Тепловізори і тут засвітилися.....

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою тепловізорів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Що таке тепловізор?
Тепловізор — це пристрій, який використовується для виявлення невеликих змін температури в різних галузях та умовах, таких як охорона здоров'я, транспорт та електротехнічне обслуговування. Теплова енергія та інфрачервоне випромінювання використовуються для збору даних про обладнання та створення його зображень навіть в умовах поганої видимості, таких як туман, серпанок та серпанок. Пристрій може виявляти різні електричні проблеми до того, як вони виникнуть, запобігаючи відмові обладнання або небезпеці від електрики.
Багато проблем з обладнанням у промислових умовах можна визначити за вібраціями чи звуками, але ці ознаки не охоплюють усі потенційні проблеми, що виникають у промисловому устаткуванні. Тепловізор застосовує теплові ділянки шаблону, щоб визначити, чи в нормальному стані досліджуваний об'єкт чи на підході будь-які проблеми.

Як працює тепловізор?
Кожна одиниця обладнання, що має температуру вище за абсолютного нуля (-273,15 градуса Цельсія), випускає інфрачервоне випромінювання. Ця енергія, що походить від об'єкта, називається його тепловою сигнатурою, причому більш висока температура дає більш високу інтенсивність випромінювання. Тепловізор (або камера) перетворює ці дані на електронне зображення, яке відображається на інтерфейсі пристрою, тому користувач може відразу візуально побачити температуру одиниці обладнання. Оскільки машини та пристрої дуже рідко мають ту ж температуру, що й інші одиниці обладнання поблизу, то тепловізійної камери легко виявити їх та відрізнити один від одного на своєму зображенні.

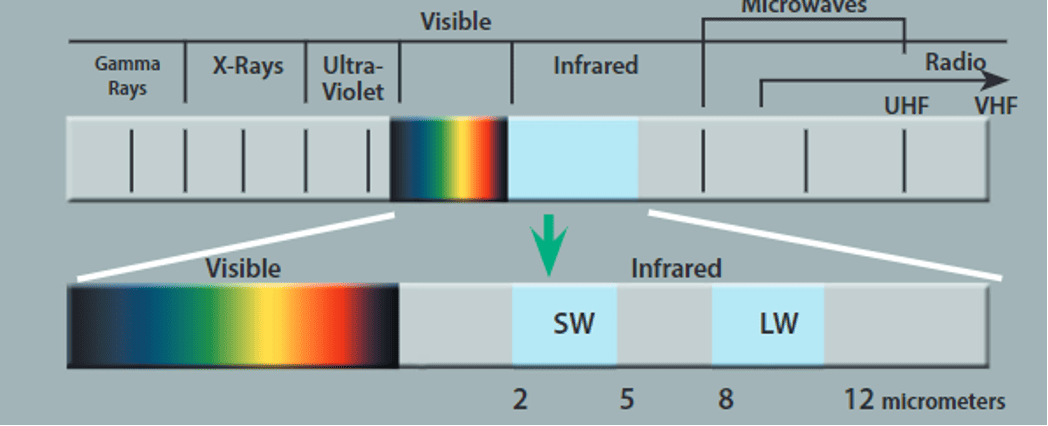

Тепловий спектр

Навіщо центрам обробки даних потрібні тепловізори?
Попит на центри обробки даних різко зріс за останні кілька років, і очікується подальше зростання наступного десятиліття. Об'єкти центрів обробки даних будуються у всіх чотирьох куточках земної кулі швидкими темпами в результаті популярності хмарних технологій, таких як штучний інтелект, Інтернет речей і 5G. Згідно зі звітом Research and Markets, доходи від центрів обробки даних можуть зрости до 60% протягом наступних чотирьох років.
Простою центру обробки даних необхідно уникати будь-якою ціною, оскільки він надає істотний негативний економічний вплив. Але це ще не все, простий центр обробки даних також може призвести до репутаційного збитку для бізнесу, особливо якщо вони пропонують послуги, орієнтовані на клієнтів. Оскільки під одним дахом знаходиться так багато механічної, електричної та електронної інфраструктури, гарантувати безперебійну роботу центрів обробки даних стає дедалі складніше. Перегрів обладнання є великою проблемою, оскільки це може призвести до повного відключення серверів, що може вплинути на користувачів по всьому світу. Тепловізійні камери дозволяють оператору контролювати температуру цих машин, щоб гарантувати, що найгірше не станеться раніше.

Переваги використання тепловізорів

Можливість побачити повну картину
Тепловізійні камери дозволяють сканувати більші області на предмет гарячих точок або змін температури, на відміну від інфрачервоних термометрів або термопар. Без тепловізійної камери легко випустити з уваги важливі фактори, такі як витік повітря, області з недостатньою ізоляцією або проникнення води. Пристрій може сканувати цілі будівлі, системи HVAC (опалення, вентиляція та кондиціювання повітря) та електронні установки. Воно дозволяє вам порівнювати температури компонентів у межах одного налаштування набагато простіше, і воно ніколи не пропускає потенційно проблемну область.
Економія часу та грошей
Технічне обслуговування установок ЦОД може бути трудомістким. Однак завдяки можливостям тепловізора захоплювати більші поверхні, він може бути дуже ефективним для скорочення часу обслуговування, прискорення інспекційних обходів і виявлення проблем, що насуваються, до того, як вони перетворяться на дорогі операції.
Проведення перевірок без зупинки обладнання
Оскільки теплобачення є безконтактним методом, це означає, що оператори можуть безпечно виконувати процедури, не торкаючись гарячого обладнання. перевірки, такі як системи роторних ДБЖ, які необхідно проводити під час роботи. ідеальним інструментом.
Виведення звітності на новий рівень
Використовуючи тепловізори, користувачі можуть створювати експертні, повніші звіти про свої перевірки, які подобаються як керівництву, так і клієнтам. , як шаблони, пакетна обробка, редагування зображень та планування маршруту.
Профілактичні огляди з використанням тепловізійної зйомки
У сучасному світі технічне обслуговування охоплює набагато більше, ніж просто ІТ-операції. відключенням. Інфрачервона термографія (тепловізійне зображення) є ідеальним інструментом для оцінки. енергоспоживання, електроустановок, охолоджуючого обладнання та обчислювального обладнання, оскільки температура є важливим показником енергоспоживання та роботи обладнання.

Виявляйте проблеми до їх виникнення

Стратегії прогнозного та профілактичного обслуговування стали повністю залежати від планових перевірок за допомогою тепловізійної камери. Обслуговуючий персонал може виявляти проблеми з електричними розподільчими пристроями, двигунами, інфраструктурою HVAC, джерелами безперебійного живлення (ДБЖ), блоками розподілу живлення (PDU), акумуляторами та генераторним обладнанням, а також усіма електричними пристроями, які живлять серверні системи, за допомогою тепловізійних камер. Теплобачення дозволяє обслуговуючому персоналу виявляти будь-які проблеми до того, як вони призведуть до серйозних збоїв та значного простою.
Вища щільність комп'ютерів і енергоефективність стають все більш важливими, оскільки хмарні обчислення стають новою нормою, а центри обробки даних зростають експоненційно. Власники центрів обробки даних шукають способи розширити свої потужності, одночасно знижуючи витрати та споживання енергії. Вони можуть використовувати теплобачення, щоб отримати важливі дані про те, як скоротити свої потреби в енергії та просторі, запобігаючи перегріву.

Регулярні тепловізійні перевірки можуть допомогти обслуговуючому персоналу:

Виявити будь-які приховані проблеми та усунути їх до того, як вони призведуть до вимушеної для усунення цих проблем понаднормової роботи
Зменшити ймовірність того, що навантаження ланцюга або слабкі з'єднання призведуть до того, що деградація компонентів залишиться непоміченою
Запобігти відмовам обладнання
Досягти оптимального управління робочим простором та енергоспоживанням

Де теплобачення може бути найефективнішим?
Для вирішення численних завдань з обслуговування та огляду центрів обробки даних теплобачення є ідеальною технологією.
Для вирішення численних завдань з обслуговування та огляду центрів обробки даних теплобачення є ідеальною технологією.

Електричні та механічні системи
Ряд електричних або пов'язаних з виробленням електроенергії систем можна оглянути за допомогою тепловізійних камер. Відповідне підвищення температури може призвести до виходу компонентів з ладу, що призведе до незапланованих вимкнень.
Незбалансованість навантаження і збільшення опору струму — ось деякі проблеми, з якими можуть зіткнутися електричні системи.

Тепловізійні камери можуть допомогти виявити проблеми з:

Перегріті з'єднання
Перевантажені чи незбалансовані ланцюги
Пошкоджені перемикачі
Несправні запобіжники
Джерела живлення
Акумуляторні системи
Генераторні системи

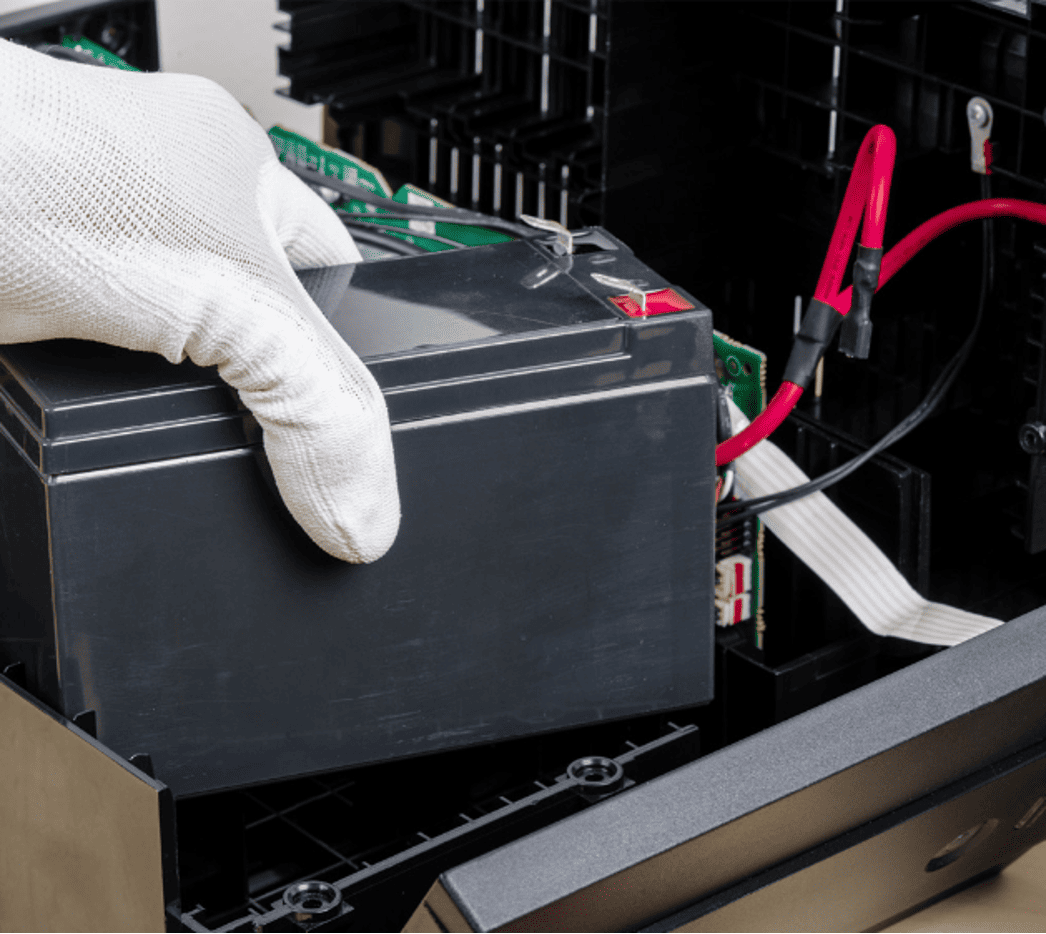

Джерела безперебійного живлення (ДБЖ)
Трансформатори
Електричні панелі
Резистивні навантажувальні блоки

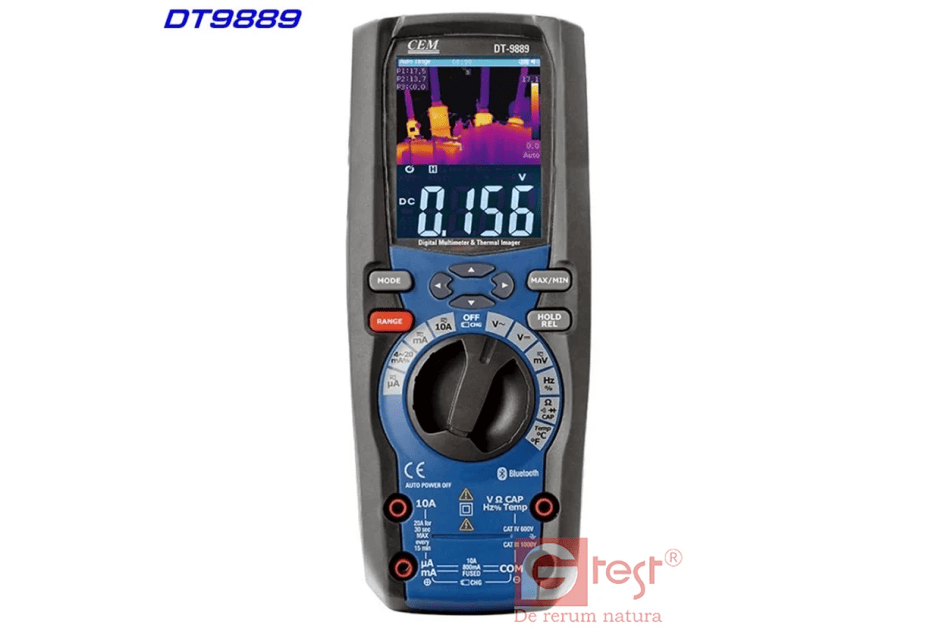

DT9889 високоточний мультиметр з функцією тепловізора від -20ºC до 260ºC

Системи опалення, вентиляції та кондиціювання повітря та охолодження
Центри обробки даних потребують ідеальних умов повітряного охолодження для безперебійної та ефективної роботи. У центрах обробки даних часто використовується конфігурація «гарячий/холодний коридор». Серверні стійки розташовуються в коридорах, звернених один до одного фасадами. Холодні коридори одержують холодне повітря з блоку кондиціювання повітря комп'ютерного залу (CRAC), розташованого в нижній частині фальшпідлоги. Це холодне повітря охолоджує сервери на стійках. У той же час, задні частини серверів відкачують гаряче повітря в гарячий коридор, який потім прямує назад в блок CRAC.
За допомогою тепловізійних камер можна перевірити ряд електричних або пов'язаних із виробленням електроенергії систем. При моніторингу стану електроустановки тепло є дуже добрим індикатором можливих дефектів. Тепло виділяється, коли струм протікає крізь резистивний елемент. Електричні з'єднання можуть стати міцнішими з часом через корозію та ослаблення. Відповідне підвищення температури може призвести до виходу з ладу компонентів, що призведе до незапланованих відключень.
Незбалансованість навантаження та збільшення опору струму – ось деякі проблеми, з якими можуть зіткнутися електричні системи. Теплобачення може швидко виявити гарячі точки, визначити серйозність проблеми та допомогти встановити часові рамки, в які слід відремонтувати обладнання.

Тепловізійні камери можуть допомогти виявити проблеми з:

Перегріті з'єднання
Перевантажені чи незбалансовані ланцюги
Пошкоджені перемикачі
Несправні запобіжники
Джерела живлення
Акумуляторні системи
Генераторні системи
Джерела безперебійного живлення (ДБЖ)
Трансформатори
Електричні панелі
Резистивні навантажувальні блоки

Системи опалення, вентиляції та кондиціювання повітря та охолодження
Центри обробки даних потребують ідеальних умов повітряного охолодження для безперебійної та ефективної роботи. Конфігурація гарячого/холодного коридору часто використовується в центрах обробки даних. Серверні стійки розташовуються в коридорах, причому їх фасади звернені один до одного. Холодні коридори одержують холодне повітря з блоку кондиціювання повітря комп'ютерного залу (CRAC), розташованого в нижній частині фальшпідлоги. Це холодне повітря охолоджує сервери на стійках. У той же час, задні частини серверів відкачують гаряче повітря в гарячий коридор, який потім прямує назад в блок CRAC.

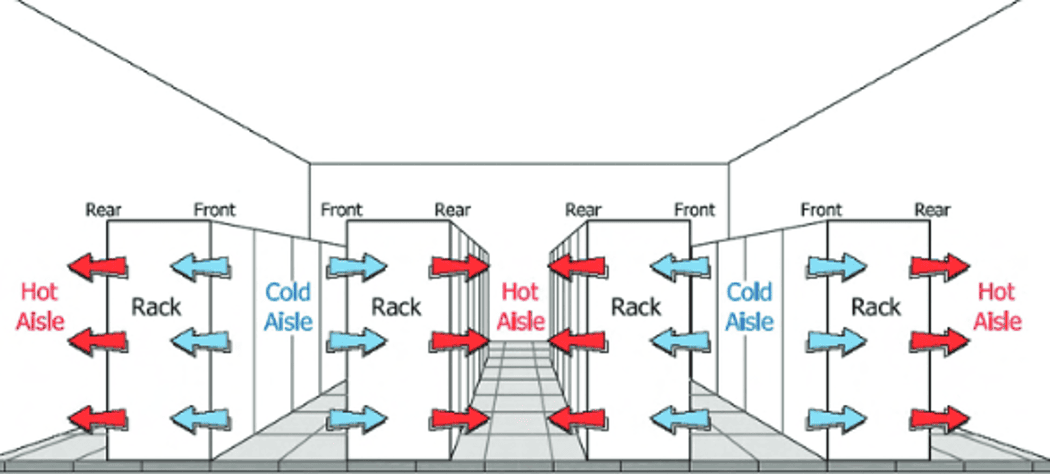

Приклад схеми роботи «гарячий коридор/холодний коридор»

Оскільки центри обробки даних упаковують все більше серверів у свої стійки, тепловізійна зйомка стає все більш важливою як спосіб забезпечення оптимальної продуктивності гарячого/холодного коридору. Користувачі зможуть виявляти такі проблеми, як неспіввісність повітроводів та збої в електропроводці за допомогою тепловізійних камер, а потім вирішувати, які коригувальні дії вжити.

Використання тепловізійної камери під час перевірки HVAC може:

Контролювати розподіл температур у серверній стійці
Знаходити неправильно прокладені та протікаючі повітропроводи
Переглядати електричні чи механічні дефекти блоку CRAC
Підтверджувати джерело втрат енергії
Знаходити відсутню ізоляцію
Знаходити витоку конденсату змінного струму
Знаходити внутрішні вентилятори сервера, які не працюють або пошкоджені

Сонячна енергія

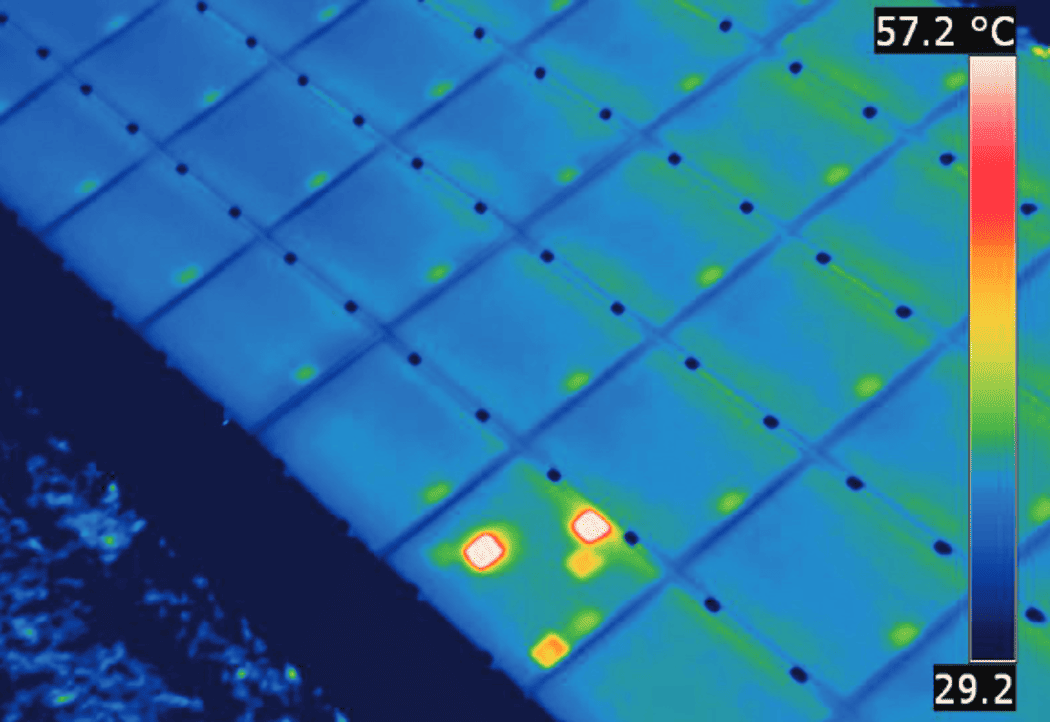

Сонячна панель, яка є найважливішим компонентом сонячної системи, має бути надійною та здатною продовжувати виробляти електроенергію протягом багатьох років. На жаль, сонячні панелі можуть бути пошкоджені. Тому, щоб швидко визначити проблеми із сонячними панелями аж до рівня осередків, фахівці з технічного обслуговування сканують сонячні панелі, встановлені на дахах або сонячних парках, за допомогою тепловізорів.
Сонячна панель, яка є найважливішим компонентом системи сонячних панелей, має бути надійною та здатною продовжувати виробляти електроенергію протягом багатьох років. На жаль, сонячні панелі можуть бути пошкоджені. Тому, щоб швидко визначити проблеми із сонячними панелями аж до рівня осередків, фахівці з технічного обслуговування сканують сонячні панелі, встановлені на дахах або сонячних парках, за допомогою тепловізорів.

Виявлення модулів, які постійно нагріваються сильніше за інших, та пошук фізичних ушкоджень

Відновлювана енергія
Використання відновлюваних джерел енергії, таких як сонячна та вітрова енергія, покращується серед операторів центрів обробки даних. Центри обробки даних можуть зменшити свій вплив на навколишнє середовище, при цьому, як і раніше, досягаючи довгострокових цілей стійкості завдяки цим відновлюваним джерелам енергії.

Фізична безпека
Тепловізійні камери можуть визначати не лише температурні зміни чи гарячі точки. Вони допомагають захищати фізичний кордон від небажаних вторгнень чи порушників. Оскільки центри обробки даних працюють цілодобово, їм потрібні ефективні технології, які дозволять здійснювати безперервний моніторинг об'єкта.
Для розгортання центрів обробки даних ідеально підходять тепловізійні камери безпеки з високою контрастністю, високою роздільною здатністю та великою дальністю виявлення. Тепловізійні камери можуть вести спостереження в несприятливих погодних умовах, таких як невеликий дощ, туман, дим або повна темрява, на відміну від стандартних відеокамер.
Тепловізійні камери здатні розрізняти людину та транспортний засіб при використанні у поєднанні з відеоаналітикою. Коли тепловізори поєднуються з радаром, клієнт більше не потрібен, що допомагає виключити людську помилку. Віддалені оператори можуть оцінювати тепловізійні та видимі відеопотоки області для кращої перевірки сигналів тривоги та ідентифікації порушника шляхом інтеграції тепловізійних камер із HD-камерами видимого діапазону.

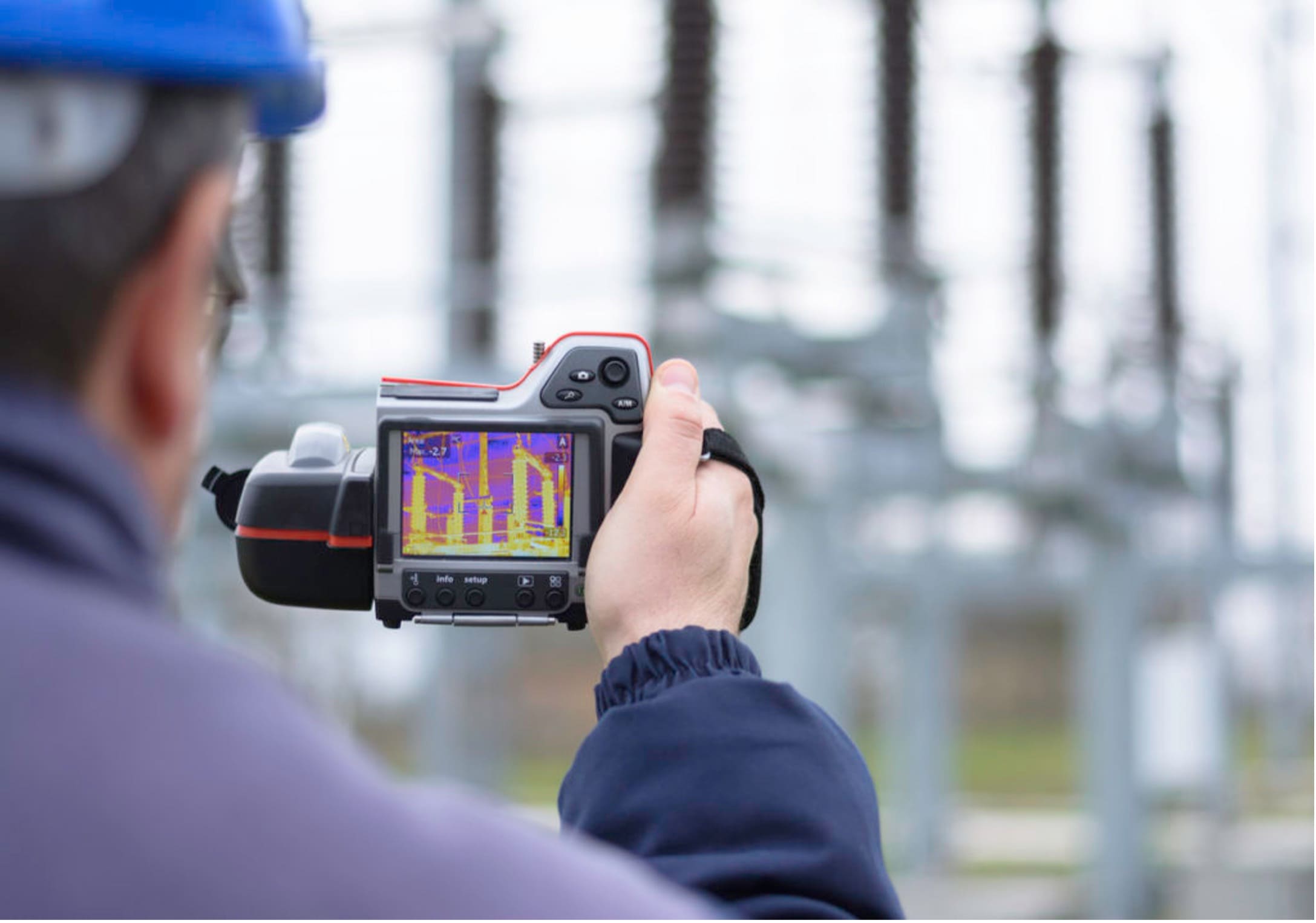

Тепловізійна камера. Технік використовує тепловізійну камеру для перевірки температури на промисловому устаткуванні

Які характеристики слід враховувати під час виборів тепловізора?

Діапазон – це діапазон температур, які камера може виміряти. Вибір вищого діапазону температур має вирішальне значення для вимірювання гарячих промислових додатків, таких як котли, печі або печі. Коли камера знаходиться поза діапазоном і не може виміряти температуру об'єкта, поряд із числом з'являється зірочка, яка вказує на те, що камера оцінює температуру.

Поле зору (FOV) - FOV залежить від об'єктиву і відноситься до того, наскільки добре ви можете бачити через об'єктив. Для роботи поблизу необхідний FOV 45 ° або вище, а для роботи на великих відстанях необхідний об'єктив (6 ° або 12 °).

ІЧ-роздільна здатність — це кількість пікселів на екрані. Чим вище роздільна здатність, тим більше даних може зібрати камера.

Теплова чутливість - іноді звана різницею температур, еквівалентної шуму (NETD), теплова чутливість стосується найменшої різниці температур, яку може вловити камера. Чим менше число, тим чутливіша тепловізійна камера.

Фокус - тепловізійні камери зазвичай мають три типи фокусування: фіксоване, ручне або автоматичне. Фіксований режим означає, що він завжди у фокусі, ручний режим означає, що користувач повинен змінити його самостійно, а автоматичний режим означає, що камера фокусуватиметься автоматично на основі того, що вона може бачити.

Спектральний діапазон - відноситься до діапазону довжин хвиль, які може виявити тепловізійна камера.

Магазин Gtest® пропонує моделі тепловізійних камер (тепловізорів) із найбільш оптимальним співвідношенням ціна/якість. Ознайомитись з приладами можна на сторінці сайту: https://gtest.com.ua/izmeritelnye-pribory/teplovizory
