Тепловізійне обстеження. Навіщо воно потрібне?

Магазин Gtest® - авторизований постачальник тепловізорів в Україну: https://gtest.com.ua/izmeritelne-pribory/teplovizory

Теплобачення , або, як його часто називають, термографія — це спосіб отримання зображень на основі власного теплового випромінювання тіл. Оскільки теплове випромінювання тіл безпосередньо залежить від їхньої температури, то можна виміряти температуру на відстані.

Таким чином, тепловізор як прилад дає теплове зображення з можливістю вимірювання температури в кожній точці зображення. Спочатку ці технології розвивалися виключно військовими і для військових. Причина — з одного боку, висока вартість, а з іншого — можливість побачити невидиме.

Тепловізор – повністю пасивний прилад. Він не випромінює жодного випромінювання, а значить, не впливає на досліджуваний об'єкт, і його неможливо виявити. У той же час, висока температурна чутливість тепловізорів, їх здатність виявляти найменші різниці температур, близько десяти градусів цельсія, навіть на великих відстанях, робить їх практично ідеальними приладами для пошуку, від яких просто не можна сховатися.

Можливо, хтось ще пам'ятає старий фільм «Хижак» 1987 року з Арнольдом Шварценеггером у головній ролі. У цьому фільмі, а потім і в наступних його сиквелах (з недавніх можна згадати "Чужий проти Хижака", "Чужий проти Хижака. Реквієм"), воїн з раси Хижаків якраз користувався інфрачервоним тепловізійним зором. Як не дивно, але це один із небагатьох фільмів, де фантастична технологія показана досить правдоподібно. Секрет у тому, що технологія насправді не така вже й фантастична, а цілком реально існуюча і останнім часом набуває все більшого поширення.

Отже, що ж не може втекти від тепловізора? На що тепловізор може допомогти розплющити очі? І чим тепловізор може допомогти вам?

Традиційні проблеми, які вирішуються за допомогою тепловізорів

Електроустаткування

Тепловізори вже понад 30 років успішно застосовуються в енергетиці. Це застосування є настільки ефективним і стало настільки звичним, що відсутність тепловізора в електроенергетичному господарстві великих підприємств може сприйматися просто як недбале ставлення до проблем електрообладнання взагалі.
Справа в тому, що основна і найчастіше зустрічається дія електричного струму - це теплова. Будь-яке електроустаткування, яке споживає електричний струм, нагрівається. Це стосується як потужного обладнання на електростанціях і розподільчих підстанціях, так і звичайної проводки в будинках і квартирах, а також до побутових електроприладів.

Так у будинку або котеджі тепловізор може допомогти відповісти на питання, а чи достатнього перерізу кабель був використаний при прокладці електропроводки, чи не є перевантаженою електропроводка. Тепловізор може допомогти перевірити роботу контактних з'єднань і попередити надмірне навантаження на мережу, а також про можливе перегорання проводки і навіть попередити виникнення пожежі.

Рис.1

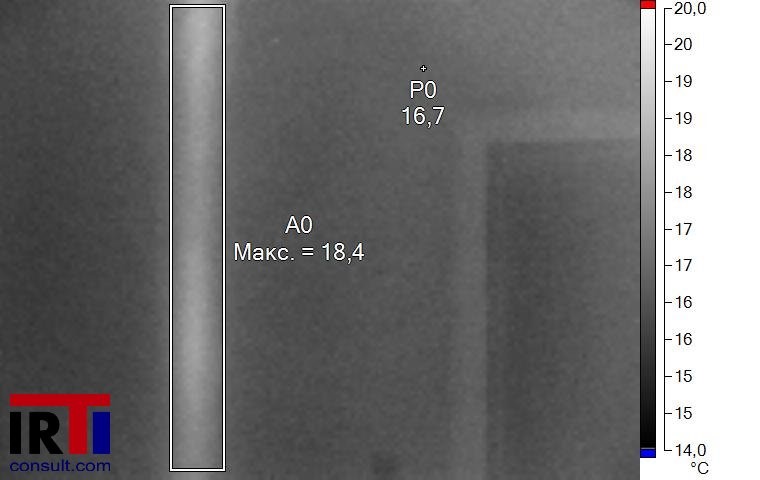

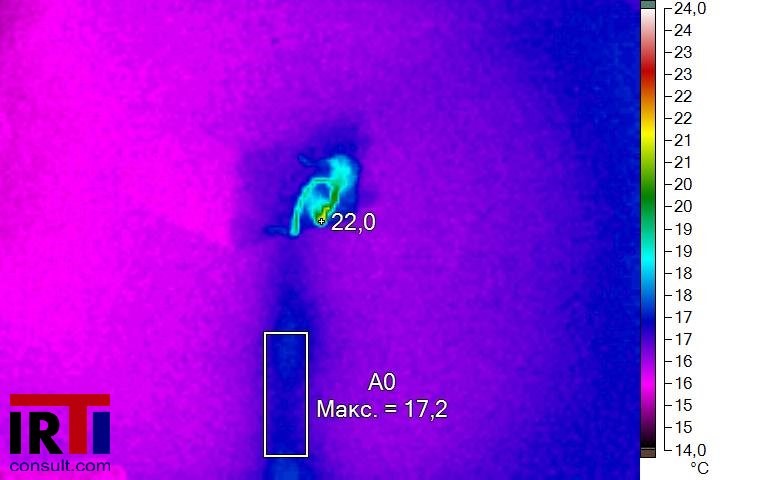

На рис. 1 показано теплове зображення стояка електропроводки, що підводить електрику до квартири. Незважаючи на зовні невелику величину нагріву в порівнянні з навколишніми стінами - всього якихось 2,7 ° С, але треба враховувати, що це температура на поверхні стіни, і тепло пройшло спочатку через повітря між кабелем і стінками стояка, а потім через шар штукатурки за кілька сантиметрів. Отже, дійсна температура проводки може бути набагато вищою. І, наприклад, на введенні в квартиру або будинок це може виглядати зовсім інакше

Рис.2

Крім діагностики місць з'єднань, таким чином можна також виявити несанкціоновані підключення, оскільки місця таких підключень будуть чітко видно незалежно від часу доби.

Теплові втрати

В умовах, коли вартість енергоносіїв зростає, а комунальні підприємства намагаються заощадити за ваш рахунок та знижують температуру теплоносія в системах опалення, починають постати питання, якими раніше мало хто цікавився:
- теплові втрати у будинках
- Ефективність роботи систем опалення.

На ці питання тепловізори дозволяють дати ефективну відповідь. І хоча сам тепловізор нічого за вас не зробить, він дозволить вам визначити, куди необхідно докласти зусиль, щоб зменшити втрати або збільшити ефективність роботи системи опалення.

Чому, незважаючи на те, що батареї гарячі – у будинку холодно? Чому приходять великі рахунки за електрику та газ? Куди йде тепло?

На ці питання тепловізор може дати ефективну відповідь.

Рис.3

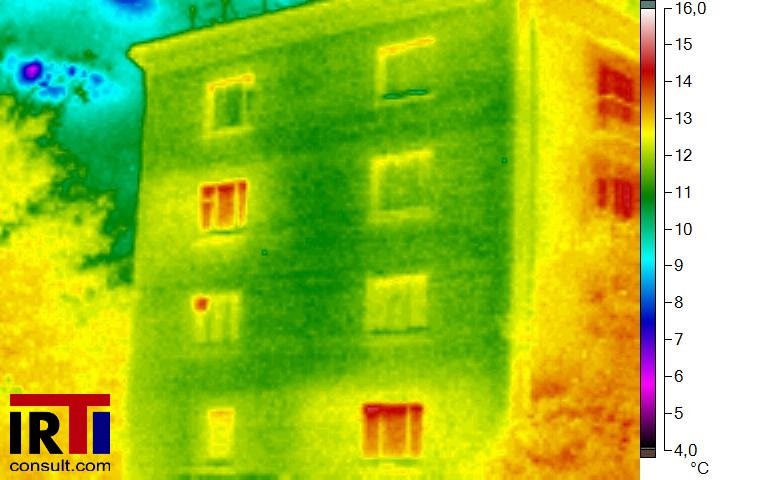

На рис. 3 показаний будинок, у якому ще навіть не ввімкнули опалення. І навіть незважаючи на те, що температура на вулиці ще не надто низька, але вже легко можна побачити, в яких квартирах втрачається велика кількість тепла через вікна. Це означає, що у цих квартирах у холодну погоду буде менш комфортно, ніж у сусідніх.

Рис.4

У будинку, зображеному на рис. 4, основні втрати тепла відбуваються через вікна та стики стін, які не були достатньо герметизовані та утеплені.

У будинку на мал. 5 показано типову картину більшості багатоквартирних будинків, побудованих біля колишнього Радянського Союзу. Радіатори опалення не мають додаткових екранів, що відбивають на стінах, і тому тепло через стіну йде на вулицю. Хоча при встановленні простих недорогих екранів з піноізолу з покриттям з алюмінієвої фольги, все це тепло можна повністю перенаправити всередину приміщення і не втрачати його.

Рис.5

На рис. 6 зображено котедж, у якого недостатня ізоляція фундаменту від навколишнього ґрунту, внаслідок чого відбуваються втрати тепла через фундамент, стають сирими стіни та у приміщенні формується нездоровий мікроклімат.

Рис.6

Крім пошуку проблем зовні будівель, тепловізор може допомогти виявити та виправити проблеми всередині будівель.
Наприклад, господар будинку, не закінчивши внутрішніх оздоблювальних робіт, захотів перевірити ефективність роботи системи опалення. І після включення системи опалення був дуже здивований тим, що у нього виходить велике споживання газу, тоді як температура в будинку не піднімалася вище за 15°С.

Фахівці, які проводили установку та налагодження системи опалення, наполягали на тому, що немає сенсу випробовувати та налаштовувати систему опалення до повного завершення оздоблювальних робіт, оскільки залишається занадто велика кількість місць, через які тепло йтиме на вулицю, а значить, незалежно від ефективності роботи системи опалення, температура в будинку не буде достатньою для створення комфортних умов і при цьому спостерігатиметься перевитрата газу.

Для підтвердження даних тверджень був використаний тепловізор, який дозволив господареві будинку наочно переконатися в ефективності роботи системи опалення, а також побачити, куди йде тепло в будинку. На жаль, але в інший спосіб це зробити виявилося неможливим. Тобто, звичайно, можна взяти контактні датчики температури, встановити їх по всьому будинку і потім скласти теплову карту приміщення. Однак це тривала і трудомістка робота, яку може піти кілька днів. У той час як тепловізор дозволяє зробити те саме буквально протягом одного-двох годин, а то і протягом декількох десятків хвилин, оскільки дозволяє швидко переглянути і проаналізувати великі площі.

Рис.7

Рис.8

Так в результаті обстеження тепловізором було показано, що встановлені вбудовані в підлогу радіатори з примусовою конфекцією працюють досить ефективно (Мал. 7), а також були показані місця, через які йде тепло до повного завершення внутрішніх оздоблювальних робіт (Мал. 8).
Що стосується систем опалення, то тепловізор так само дозволяє швидко та ефективно виявляти засмічення або заповітрювання радіаторів, що призводить до блокування чи обмеження надходження теплоносія до радіатора і не дозволяє радіатору ефективно працювати.

Причиною може бути банальна повітряна пробка, яка займає частину об'єму радіатора, як на рис.9.

На рис.10 зображено радіатор, що працює нормально.

На рис.11 процес наповнення теплоносієм радіатора, який був повністю завоздушен.

На рис.12, 13 - процес наповнення теплоносієм радіатора, який був частково завоздушен.

Рис.9

Рис.10

Рис.11

Рис.12

Рис.13

Також тепловізор може допомогти при роботі з теплою підлогою. Основною проблемою теплої підлоги є те, що вони встановлюються стаціонарно під підлогове покриття, і з одного боку, часто важко перевірити ефективність їх роботи. А з іншого боку, коли виникає необхідність проведення ремонтних робіт або укладання паркету або інших статевих покриттів і при цьому виникає необхідність свердлити отвори, існує небезпека пошкодити провідники (для електричної) або трубки (для водяної) теплої підлоги.

Тут тепловізор допоможе як оцінити ефективність роботи теплої підлоги, так і уникнути пошкодження та подальшого масштабного ремонту.

Рис.14

Охоронні системи

Теплобачення - технологія, що дозволяє виявляти людей та об'єкти у повній темряві та дуже складних погодних умовах. Типовим її застосуванням є відеоспостереження за об'єктами, на яку найбільша ймовірність інцидентів відзначається в нічний час доби.

Приклад використання охоронного тепловізора: частина будівлі та прохід у двір повністю затемнені. Не дивлячись на це, навіть у темряві тепловізор отримує чітку картинку.

Рис.15
