Знайомство з пірометрами

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою пірометрів (ІК термометрів), а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Що таке пірометр? Базові характеристики та методики застосування приладу

Пірометр – це прилад, що вимірює температурні характеристики з теплового випромінювання об'єкта вимірювань і надає користувачеві дані у зручному форматі, що легко зчитується. Найбільш популярним є та модель пірометра, який працює в інфрачервоному діапазоні ЕМ (електромагнітного випромінювання т.зв. інфрачервоний термометр). Конструктивно пірометр складається з двох основних компонентів: перетворювача теплової енергії на електричну і схеми, що відображає отримані дані на дисплеї в цифровому або аналоговому вигляді.

Принцип дії приладу

Пірометр фіксує абсолютне значення амплітуди ЕМ випромінювання об'єкта під тестуванням (DUT) та перетворює його на температурні показники. Тепловий промінь, що відбивається від DUT, фокусується оптичною системою приладу і прямує на перетворювач, який перетворює теплові параметри в електричний сигнал, величина якого прямо пропорційна поточній температурі об'єкта, після чого відбувається подальша обробка електронної вимірювальної схеми. Результат відображається у вигляді цифрових показників.

Основні характеристики

Оптичний дозвіл чи показник візування. Показує пряме чи зворотне відношення відстані до об'єкта до діаметра світлової плями, що генерується приладом. У технічній документації пірометра вказується точна величина показника візування або відображається відповідна діаграма. Мінімальний діаметр плями визначає найменший розмір DUT, температура якого може бути виміряна на даній відстані.

Величина швидкодії. Визначається як проміжок часу, який проходить з різкої зміни даних на вході пірометра до того, як вихідний сигнал досягає конкретного значення на виході. Середня швидкодія більшості сучасних моделей є в рамках 1 сек.

Метод націлювання. Найпростіші, дешеві пірометри немає спеціальних пристосувань для наведення, тому можна використовувати лише з коротких відстанях. Складніші прилади оснащуються спеціальними схемами для точного націлювання. Як правило, це оптичні видошукачі чи лазерні указки. Подвійні приціли можуть вказувати як положення, а й розмір зони вимірювання температури. Оптичні видошукачі застосовуються у високотемпературних пірометрах, оскільки лазерна пляма майже невидима на розпеченій поверхні DUT.

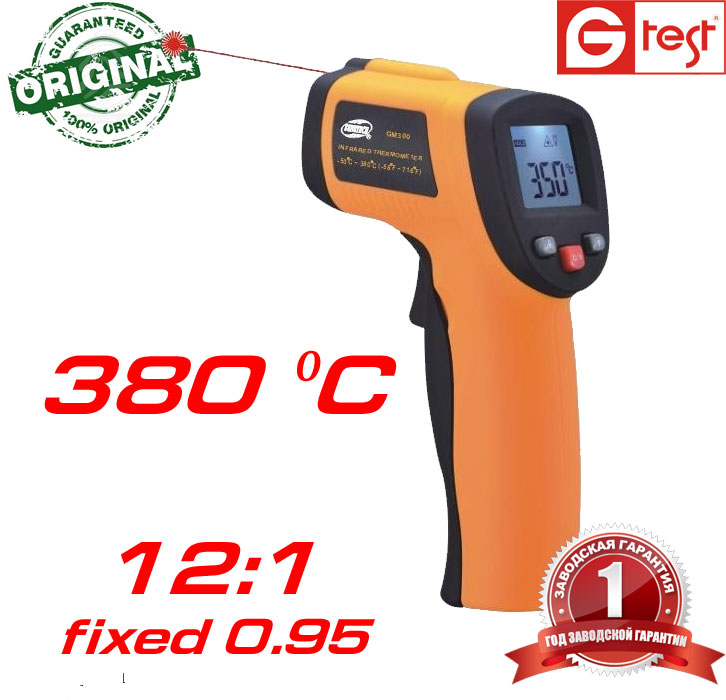

Картинка 1:  простейший пирометр GM320

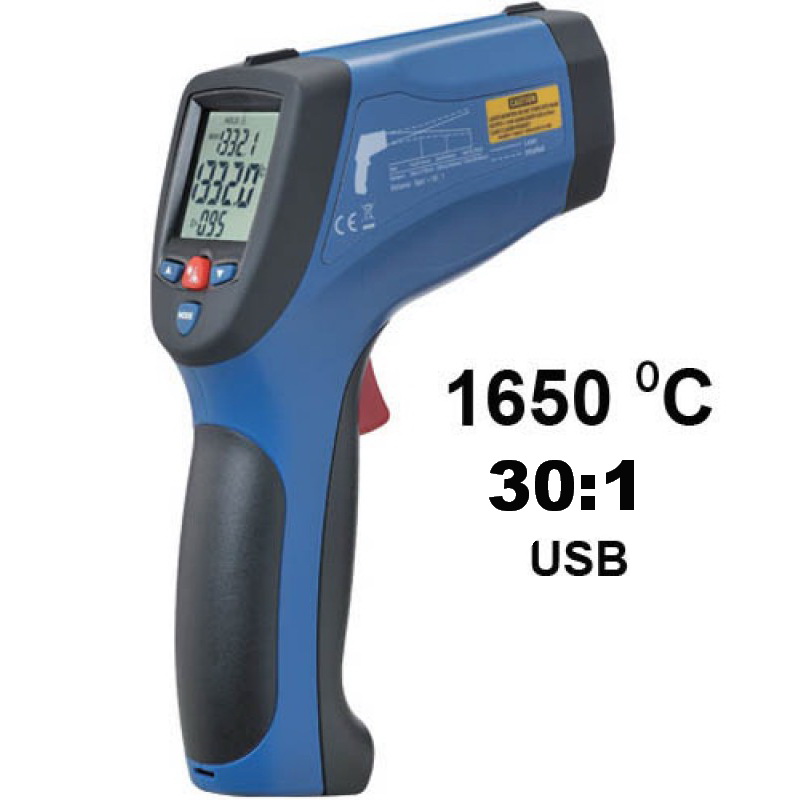

Картинка 2:  Высокотемпературный пирометр DT8867

Як правильно користуватися пірометрами

Щоб виміряти температуру, достатньо включити прилад, навести його на об'єкт, натиснути кнопку, що ініціює вимірювання. Цифровий екран покаже значення з точністю 1-1,5  ^оС. При цьому слід враховувати такі фактори:

• лазерна пляма на поверхні DUT не повинна перевищувати розмір об'єкта. В іншому випадку пірометр прийматиме випромінювання від поруч предметів, що стоять, що призведе до того, що точність вимірювань істотно знизиться;

• для вимірювання температури на значній відстані слід вибирати більш дорогі та складні моделі пірометрів, точність вимірів яких значно вища;

• точність показань при лазерній плямі, яка не виходить за межі DUT, не залежить від відстані, а визначається лише технічними специфікаціями пірометра.

Postscriptum
