Коли пірометри незамінні. ЧАСТИНА 2

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою пірометрів (ІК термометрів), а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Пірометр – це прилад, який вимірює температуру безконтактним методом. Їх часто використовують у промисловості для вимірювання температури дуже гарячих об'єктів, таких як розпечена сталь, розплавлене скло або предмети, нагріті у печах. Пірометри працюють, виявляючи інфрачервоне (ІЧ) випромінювання, яке випускається об'єктом, і використовують цю інформацію для розрахунку його температури. Вони мають високу точність і можуть безпосередньо вимірювати температуру всіх типів матеріалів у широкому діапазоні температур. Пірометри використовуються в багатьох галузях промисловості, де точне безконтактне вимірювання температури необхідне для правильної термічної обробки матеріалів та оптимізації енергоефективності.

Існує кілька різних типів пірометрів; кожен із яких спеціально оптимізований для конкретного застосування.

В цілому, застосовуються чотири основні типи пірометрів: одноколірні або однохвильові пірометри, двоколірні, двохвильові або пірометри кольоророзносного співвідношення, волоконно-оптичні пірометри, стандартні пірометри передачі (TSP)

Однокольорові пірометри

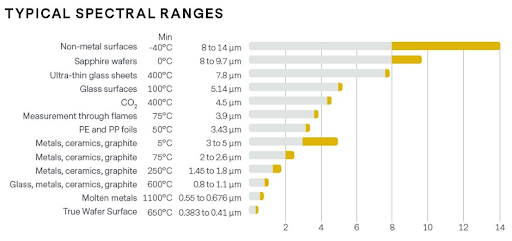

Одноколірний пірометр, іноді званий однохвильовим пірометром, вимірює ІЧ-випромінювання, що випускається об'єктом, лише на одній довжині хвилі. Залежно від вимірюваного матеріалу та діапазону температур необхідно вибирати різні моделі, що охоплюють різні спектральні діапазони або довжини хвиль. При правильному виборі для конкретного застосування, однокольоровий пірометр забезпечить чудову точність вимірювань.

Двоколірні пірометри

Двоколірний пірометр (також відомий як пірометр з подвійною довжиною хвилі або співвідношенням) використовує два одноколірні пірометри для одночасного вимірювання температури об'єкта на двох різних довжинах хвиль.

Двоколірний пірометр розраховує температуру за двома сигналами, використовуючи метод нормування. Нормуючи сигнал двох детекторів, пірометр вимірює розподіл кольору, а не лише інтенсивність сигналу. Це робить вимір незалежним від факторів, що впливають на інтенсивність сигналу, таких як забруднення в повітрі між об'єктом та пірометром, такі як пил, пара або дим. Для деяких програм це також означає, що на пірометр не впливають зміни випромінювальної здатності, оскільки в обох каналах відбувається нейтральна зміна.

Деякі пірометри співвідношення можна використовувати у різних режимах: одноколірному, двоколірному чи інтелектуальному. Це необхідно для оптимізації характеристик вимірювання залежно від передбачуваного застосування та розширення діапазону застосування пірометра.

Переваги двоколірних пірометрів

Двоколірні пірометри мають ряд переваг перед одноколірними:

Не схильний до впливу забруднень повітря. У багатьох випадках, коли матеріали нагріваються, в повітрі між вимірюваним об'єктом і пірометром є пари, дим, пара або пил, яких неможливо уникнути. Для цих застосувань завжди слід вибирати двоколірний пірометр.

Не схильний до впливу забруднень на оптиці. Відомо, що в деяких процесах, де використовуватиметься пірометр, оптика забруднюватиметься. Хоча забруднення можна зменшити за допомогою продування повітрям, надійність вимірювань та періоду обслуговування можна продовжити, використовуючи двоколірний пірометр.

Найкраще підходить для вимірювання дуже маленьких об'єктів. При використанні одноколірного пірометра об'єкт повинен бути більшим за місце вимірювання. Помилка вимірювання температури виникне, якщо повна пляма не опиниться на об'єкті. Двоколірний пірометр продовжить правильно вимірювати температуру, навіть якщо частина плями не знаходиться на об'єкті.

Здатний справлятися із змінами випромінювальної здатності. У деяких промислових застосуваннях випромінювальна здатність матеріалу може бути змінена. Якщо це станеться, точність вимірювання одноколірного пірометра постраждає, якщо налаштування випромінювальної здатності не буде відрегульовано відповідним чином. Однак у багатьох випадках двоколірні пірометри можуть упоратися з цим завданням без шкоди для точності.

Волоконно-оптичні пірометри

Волоконно-оптичний пірометр - це пірометр, в якому оптика та електроніка розділені, але з'єднані оптоволоконним кабелем. ІЧ-випромінювання збирається оптикою і прямує до детектора по гнучкому оптоволоконному кабелю. Оскільки приймальна оптика не містить електроніки, вона має більш компактний розмір і здатна витримувати вищі температури навколишнього середовища.

Волоконно-оптичні пірометри підходять для широкого спектру застосувань, де занадто небезпечно або складно вимірювати температуру за допомогою стандартного пірометра, і доступні в одно- або двоколірних версіях. Їх часто використовують там, де вони розташовані поруч із котушками індукційного нагріву, оскільки оптоволоконний кабель не піддається впливу сильного електромагнітного випромінювання, яке випускається цим методом нагріву. Вони також часто використовуються в інших високотемпературних пристроях, таких як котли, пальники, промислові печі та печі, де використання традиційного пірометра неможливе через сильну спеку та близькість електроніки.

Трансферні стандартні пірометри

TSP є найточнішим типом пірометрів і використовуються для калібрування інших пірометрів. Вони роблять це, беручи еталонну температуру від абсолютно чорного тіла і передаючи цю еталонну температуру на інший пірометр, який потребує перевірки своїх вимірів. Чорні тіла - це пристрої, що випромінюють випромінювання за відомої температури, що забезпечують точний еталон температури для калібрування. TSP мають роздільну здатність 0,01°C, відрізняються винятковою точністю і довготривалою стабільністю, а також мають сертифікати калібрування, що простежуються.

Вибір правильного типу пірометра

Галузь, тип вимірюваного матеріалу та необхідний діапазон температур – все це фактори, що впливають на вибір типу пірометра.

Дізнайтесь більше про пірометри

Підсумовуючи, можна сказати, що пірометри - це універсальні пристрої для точного безконтактного вимірювання температури, які можна використовувати у широкому діапазоні додатків. Однокольорові пірометри підходять для застосувань, де простота використання та вартість є пріоритетом, а двокольорові пірометри найкраще підходять для складних застосувань чи установок, де між об'єктом та пірометром є дим, пил чи пара. На оптоволоконні пірометри не впливають сильні електромагнітні поля, що оточують пристрої індукційного нагріву, а TSP як найбільш точний тип пірометрів найкраще підходять для калібрування інших пристроїв. Кожен тип пірометра має свої унікальні характеристики та переваги, і кожна модель у певній категорії також відрізнятиметься, працюючи та вимірюючи у точному спектральному та температурному діапазоні.
