Розробка пірометра, що вимірює справжнє температурне поле двовимірної решітки ЧАСТИНА 2

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою пірометрів (ІК термометрів), а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

3.2.3 Високошвидкісна система збору даних

Пірометр з двомірною матрицею повинен збирати інформацію про температурне поле двовимірної матриці, включаючи десять цілей, і кожна мета містить шість каналів. Кожен канал повинен збирати двоступінчасті дані про напругу (контур перетворення I/V і контур посилення V/V) одночасно, тому він повинен задовольняти вимогу збору 120 сигналів одночасно. Максимальна швидкість одного каналу має досягати 100 кГц у процесі збирання даних.


У цьому роботі дві карти збору даних USB5630 використовуються створення високошвидкісної системи збору даних. Одна карта збору даних USB5630 має 64 доступні канали, і тут ми використовуємо метод 64 односторонніх аналогових входів. Максимальний діапазон напруги збору може бути ±10, ±5, ±2,5, 0~10 і 0~5 (тут ми використовуємо ±10 В), а швидкість збору одного каналу може досягати 500 кГц. Тут вибірка мультиплексована. Роздільна здатність АЦП становить 16 біт, а роздільна здатність напруги може бути 1216− 1∗ 20 В ≈ 1216−1∗20 В ≈0,3 мВ тут. USB або Ethernet можуть бути вибрані для передачі даних збору для досягнення функції збору, зберігання та обробки даних. У роботі прийнята передача Ethernet, а максима


Фізичне зображення карти збору даних USB5630 показано на рисунку 10 .

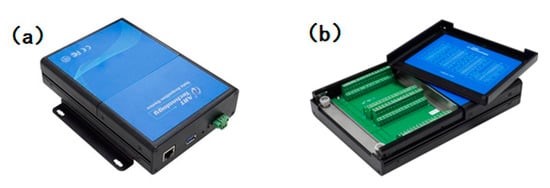

Рисунок 10. Фізичне зображення карти збору даних USB5630, ( а ) зовні та ( б ) всередині.


3.3 Проєктування програмної частини

Програмна частина використовує Visual Studio 2015 як платформу та C# як мову програмування для розробки програмного забезпечення. Всі експерименти в цій статті використовують те саме комп'ютерне середовище: Intel (R) Core (TM) i7-7700Hp @ 2.80 GHz.

Основна мета програмної системи - отримання даних про напругу, отриманих картою збору даних, та обробка даних для отримання справжніх температур мети у різний час. Програмна частина в основному складається з калібрування пірометра, збору даних та обробки даних. Блок-схема програмної частини показано малюнку 11 .

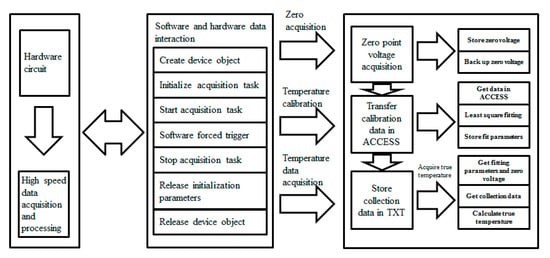

Рисунок 11. Блок-схема програмної частини.

Програмна частина переважно виконує три функції:

(1) Калібрування пірометра: під час калібрування викликається база даних ACCESS для зберігання даних температур калібрування. Викликаються основні операції ACCESS: створення, проєктування, підключення, зміна в реальному часі, відключення, закриття бази даних тощо. Зміна бази даних у реальному часі охоплює вставлення, оновлення, видалення, запит та інші операції.

(2) Збір даних: коли високошвидкісна система збирає дані, вона має перенести дані про напругу з буферної області у файл txt для зберігання, щоб наступні дані їх не перезаписали. Процес охоплює створення, збереження, зміну, видалення, вихід та інші операції з файлом txt.

(3) Обробка даних: під час обробки з розрахованих і зібраних даних про напругу отримують інформацію про еквівалент енергії, а потім методом вторинного вимірювання розраховують справжню температуру двовимірного цільового масиву.

4. Калібрування

Процедура калібрування така:

(1) Закрийте кришку об'єктива пірометра;

(2) Візьміть 500 вибірок даних вихідної напруги, обчисліть середнє значення й отримайте нульову напругу;

(3) Відкрийте кришку об'єктива й наведіть пірометр на вікно високотемпературної печі чорного тіла, температуру якої вимірює стандартний пірометр;

(4) Коли температура стала, запишіть значення вихідної напруги й відніміть нульову напругу;

(5) Запишіть дані вихідної напруги (після віднімання нульової напруги) та виміряної температури в ACCESS.

Сцена калібрування поля показана малюнку 12. При викликі даних напруги калібрування спочатку викликаються дані другого етапу. Коли дані другого етапу перевищують 9900 мВ, вони розглядаються як дані насичення, потім викликаються дані першого етапу. Завдяки процесу, згаданому вище, пірометр може отримати криву напруги в залежності від температури та зберегти параметри припасування.

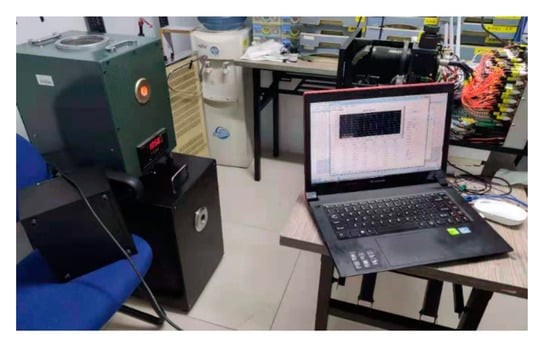

Рисунок 12. Польове калібрування.

5. Невизначеність

Невизначеність двовимірного матричного пірометра отримують синтезом трьох складових: невизначеності схеми, невизначеності калібрування та невизначеності побудови справжньої температури.

5.1 Невизначеність схеми

Невизначеність схеми переважно зумовлена температурним дрейфом і шумом кремнієвого фотоелектричного детектора, шумом схеми перетворення I/V і шумом схеми підсилення V/V.

5.1.1 Невизначеність кремнієвого фотоелектричного детектора

Розрахунковий дрейф кремнієвого фотоелектричного детектора становить ± 0,10 %.

Шум кремнієвого фотоелектричного детектора переважно зумовлений дробовим і тепловим шумом [ 18 , 20 ].

Дробовий шум генерується випадковим струмом PN-переходу кремнієвого фотоелектричного детектора й оцінюється за формулою яэтцс=2qIсΔ ф √яэтцс=2qIсΔф(де q – електричний заряд1.6 ∗10− 191.6∗10−19C, робоча смуга пропускання діода Δ фΔф= 1 МГц, ияс=10− 7Аяс=10−7А).

Тепловий шум генерується вільним тепловим рухом електронів кремнієвого фотоелектричного детектора й розраховується за формулою яэтзр=4 КТ Δ фРш √яэтзр=4КТΔфРш(де K – стала Больцмана, аРш=109Рш=109опір байпаса).

Отже, невизначеність шуму дорівнює ≈ 0,17 %.

Невизначеність кремнієвого фотоелектричного детектора становить ≈0.20%.

5.1.2 Невизначеність схеми перетворення I/V і схеми підсилення V/V

Невизначеність схеми перетворення I/V заснована на AD820, та її температурний дрейф розраховується по формулешт. 1= [ΔеосΔ Т(Рф1+РшРф1Рш) +ΔябΔ Т]Δ Тястіеа1=[ΔеосΔТ(Рф1+РшРф1Рш)+ΔябΔТ]ΔТяс (деΔеосΔ Т= 2 мкV/KΔеосΔТ=2μВ/Кдрейф напруги Т= 2 пА/КΔябΔТ=2пА/К, а опір зворотного зв'язку підсилювача першого каскаду Рф1= 10 МОм Рф1=10 МОм. посилення V/V заснована на OP07, а її температурний дрейф розраховується за формуле 2= [ΔеосΔ Т(Рф2+Р2Рф2) +ΔябΔ ТР2]Δ ТВстиеа2=[ΔеосΔТ(Рф2+Р2Рф2)+ΔябΔТР2] кОм, вхідна напруга дорівнює Вс= 5 мВ, а опір зворотного зв'язку дорівнюєРф2= 500 кОм Коли ΔеосΔ Т=1.3μV/KΔеосΔТ=1.3μВ/Кі невизначеність ≈ 0,057%.

За даними технічного спеціаліста компанії ART, невизначеність USB5630 становить ОГОЛОШЕННЯ = 0.1%. На закінчення, загальна невизначеність схеми становить 0,23%.

5.2 Невизначеність калібрування

Коефіцієнт випромінювання високотемпературної печі чорного тіла в калібрувальному експерименті становить 0,990. Відхилення температури – менше 2 К. [ 18 ] Під час калібрування використовують стандартний пірометр і порожнинну піч чорного тіла, а похибка квантування не перевищує 0,3%. [ 21 ]

За результатами калібрування невизначеність калібрування становить uс= 1,00 %

5.3 Невизначеність побудови справжньої температури

У цій роботі для побудови справжньої температури використано вторинний метод вимірювання. Згідно з джерелом, невизначеність побудови справжньої температури становить =1,00%.

5.4. Комбінована невизначеність

Усі проаналізовані вище причини невизначеності підсумовуються в квадратурі, що дає об'єднану невизначеність двовимірного матричного пірометра ≈1.43%.

6. Фактичний вимірювальний експеримент

Двовимірний пірометр з матрицею, розроблений у цій роботі, використовується для фактичного вимірювального експерименту на високотемпературній печі. Температура високотемпературної печі встановлена ​​на 1273 К. Сцена фактичного вимірювального експерименту показана на малюнку 13. Дані двовимірної мішені з матрицею (високотемпературна піч) складаються з даних загалом 100 цільових точок з десятьма поздовжніми осями (target1–target10) у десяти точках часу. Десять часових точок (time1–time10) становлять 49,46, 49,49, 49,53, 49,58, 49,61, 49,65, 49,68, 49,71, 49,75 і 49,81 після початку вимірювання. Енергетичний еквівалент, виміряний пірометром, показаний малюнку 14 . Справжня температура розраховується програмною частиною, а результати вимірювання істинної температури двовимірної матриці показані в Таблиці 2. Час роботи двовимірного матриценого пірометра при справжній температурі показано в Таблиці 3 .

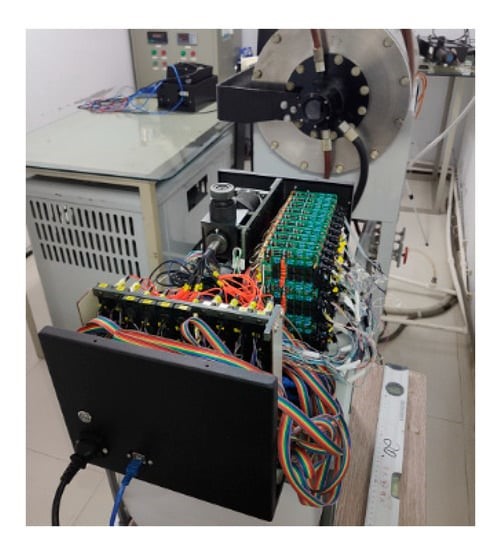

Рисунок 13. Фактичний експеримент з вимірювання.

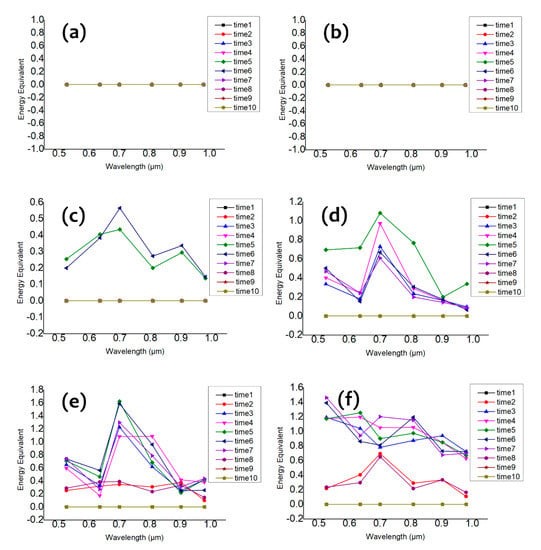

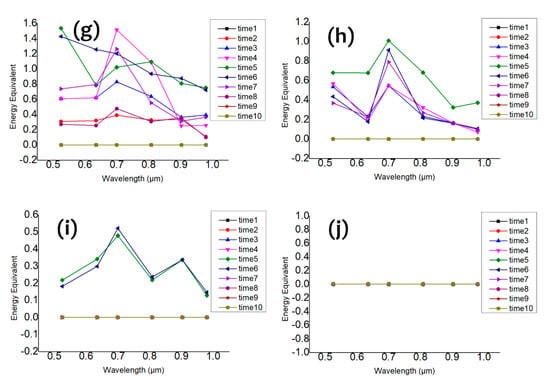

Рисунок 14. Енергетичний еквівалент високотемпературної печі (a–j) відповідно для target1–target10.

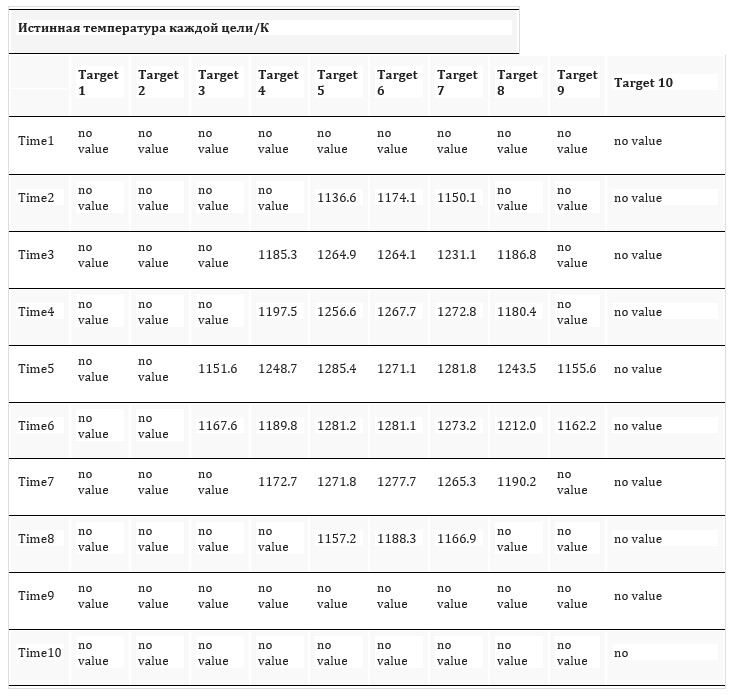

Таблиця 2. Результати вимірювання справжньої температури


Таблиця 3. Справжній час роботи за заданої температури (https://www.mdpi.com/2076-3417/10/8/2888#table_body_display_applsci-10-02888-t003)

З таблиці 2 видно, що похибка двовимірного матричного пірометра може досягати 143%..

У цій статті програмна частина обробки даних використовує багатопотокову паралельну обробку. 100 процесів істинної температури виконуються одночасно. Таким чином, максимальне значення часу роботи в Таблиці 3 являє собою загальний час, необхідний процесу справжньої температури двовимірного матричного пірометра, яке становить 304,769 мс, в той час як загальний час істинної температури 100 цільових точок з однопоточним методом становить 1330,220 мс. Час, що використовується багатопотоковим методом, на 77% менше, ніж час, що використовується однопотоковим методом. Крім того, двомірний матричний пірометр може безпосередньо сканувати та вимірювати справжню температуру двовимірної мети масиву без складних операцій позиціонування, що значно спрощує роботу та підвищує практичність двовимірного матричного пірометра.

7. Результати роботи

Невизначеність двовимірного пірометра з матрицею, розробленого у цій статті, становить 1,43%. Пірометр використовує комбінацію сканування з кількома цілями та обертання дзеркала для досягнення швидкого отримання даних двовимірного масиву. Під час отримання даних пірометра не потрібно переміщати. Порівняно із звичайними одноцільовими та багатоцільовими пірометрами робочий процес значно спрощений. У той же час двовимірний пірометр з матрицею використовує багатопотокову паралельну обробку, а час роботи зі справжньою температурою скорочується на 77% порівняно з однопотоковим, що підвищує ефективність роботи програмного забезпечення.

Внесок авторів

Концептуалізація та написання – підготовка первинного проєкту, BS; методологія, BS; програмне забезпечення, BS; валідація, XS і JD; візуалізація, ML і SC; отримання фінансування, XS

Фінансування

Це дослідження фінансував Національний фонд природничих наук Китаю (NSFC), номер гранту 61875046.

Джерела

1. Cao, G.; Weber, S.; Martin, S.; Sridharan, K.; Anderson, M.; Allen, T. Спектральна випромінювальна здатність сплавів-кандидатів для реакторів з дуже високою температурою в середовищі повітря високої температури. J. Nucl. Mater. 2013 , 441 , 667–673. [ Google Scholar ] [ CrossRef ]

2. Jani, MA Вимірювання температури матеріалу безконтактним методом. В Advanced Materials: Manufacturing, Physics, Mechanics and Applications ; Springer International Publishing: Cham, Switzerland, 2016; с. 357–362. [ Google Scholar ]

3. Есен, М.; Юксель, Т. Експериментальна оцінка використання різних відновлюваних джерел енергії для опалення теплиці. Energy Build. 2013 , 65 , 340–351. [ Google Scholar ] [ CrossRef ]

4. Хан, MA; Аллеманд, C.; Ігар, TW Безконтактне вимірювання температури. ii. Методи на основі найменших квадратів. Rev. Sci. Instrum. 1991 , 62 , 403–409. [ Google Scholar ] [ CrossRef ]

5. Hagqvist, P.; Sikstrm, F.; Christiansson, A.-K.; Lennartson, B. Спектральна пірометрія з компенсацією випромінювальної здатності та аналіз чутливості. Meas. Sci. Technol. 2014 , 25 , 025011. [ Google Scholar ] [ CrossRef ]

6. Xing, J.; Cui, S.; Qi, W.; Zhang, F.; Sun, X.; Sun, W. Алгоритм обробки даних для багатохвильової пірометрії без попереднього припущення моделі випромінювальної здатності. Measurement 2015 , 67 , 92–98. [ Google Scholar ] [ CrossRef ]

7. Wang, H.; Chen, D.; Wang, G.; Long, Y.; Luo, J.; Liu, L.; Yang, Q. Технологія вимірювання випромінювальної здатності матеріалів за високотемпературного динамічного нагрівання. Measurement 2013 , 46 , 4023–4031. [ Google Scholar ] [ CrossRef ]

8. Fu, T.; Tan, P.; Pang, C.; Zhao, H.; Shen, Y. Швидкий волоконно-оптичний багатохвильовий пірометр. Rev. Sci. Instrum. 2011 , 82 , 064902. [ Google Scholar ] [ CrossRef ] [ PubMed ]

9. Fu, T.; Liu, J.; Duan, M.; Zong, A. Вимірювання температури багатоколірною пірометрією в середовищах з тепловим випромінюванням. Rev. Sci. Instrum. 2014 , 85 , 044901. [ Google Scholar ] [ CrossRef ] [ PubMed ] [ Green Version ]

10. Гарднер, Дж.; Джонс, Т.; Девіс, М. Шестихвильовий радіаційний пірометр. High Temp. High Press. 1981 , 13 , 459–466. [ Google Scholar ]

11. Hiernaut, J.-P.; Beukers, R.; Heinz, W.; Selfslag, R.; Hoch, M.; Ohse, R. Субмілісекундний шестихвильовий пірометр для високотемпературних вимірювань у діапазоні від 2000 до 5000 К. High Temp. High Press. 1986, 18, 617–625. [Google Scholar]

12. Радоускі, Г.; Мітчелл, А. Швидкий УФ/видимий пірометр для вимірювання ударної температури до 20 000 К. Rev. Sci. Instrum. 1989 , 60 , 3707–3710. [ Google Scholar ] [ CrossRef ]

13. Левендіс, YA; Естрада, KR; Готтел, HC Розробка багатоколірних пірометрів для контролю перехідного відгуку палаючих вуглецевих частинок. Rev. Sci. Instrum. 1992 , 63 , 3608–3622. [ Google Scholar ] [ CrossRef ]

14. Ng, D.; Fralick, G. Використання багатохвильового пірометра в кількох аерокосмічних застосуваннях з підвищеними температурами. Rev. Sci. Instrum. 2001 , 72 , 1522–1530. [ Google Scholar ] [ CrossRef ] [ Green Version ]

15. Liang, M.; Sun, BJ; Sun, XG; Xie, JY; Yu, C. Розробка нового волоконно-оптичного багатоцільового багатоспектрального пірометра для вимірювання справжньої температури струменя твердопаливного ракетного двигуна. Measurement 2017 , 95 , 239–245. [ Google Scholar ] [ CrossRef ]

16. Юань, Г.; Фань, З.; Сан, Х.; Дай, Дж. Метод наближення на основі яскравісної температури для багатоспектрального термометра, у: Міжнародний симпозіум з приладобудування та технологій. Int. Soc. Opt. Photonics 2008 , 713309. [ Google Scholar ] [ CrossRef ]

17. Дай, Дж.; Сан, XG; Лу, XD; Конг, Д. Теорія і практика багатоспектральної термометрії ; Видавництво вищої освіти: Пекін, Китай, 2002; с. 75. [ Google Scholar ]

18. Sun, XG; Yuan, GB; Dai, JM; Chu, ZX Метод обробки даних багатохвильового пірометра для безперервних вимірювань температури. Int. J. Thermophys. 2005 , 26 , 1255–1261. [ Google Scholar ] [ CrossRef ]

19. Hamamatsu. Технічний паспорт S1336-5BK[DB/OL]. Доступно онлайн: http://www.hamamatsu.com.cn/product/17583.html (дата звернення: 5 березня 2019 р.).

20. Sun, X.; Zhao, W.; Yuan, G.; Dai, J. Методи обробки даних у багатохвильовій термометрії. J. Harbin Inst. Technol. 2006 , 13 , 421–426. [ Google Scholar ]

21. Sun, K.; Sun, X.; Yu, X. Розробка багатоспектрального термометра для вимірювання справжньої температури полум'я вибуху. Spectrosc. Spectr. Anal. 2013 , 33 , 1719. [ Go
