Многоканальные осциллографы для силовых и встраиваемых систем

24 июня 2025 г. — Siglent представила новейшее дополнение к своему портфолио высокопроизводительных 12-битных осциллографов: серии SDS5000X HD и SDS5000L. Эти новые осциллографы предлагают до 8 каналов, полосу пропускания до 1 ГГц и знаменуют собой значительный прогресс в стратегии многоканальной платформы Siglent. Благодаря высокоскоростной выборке и архитектуре глубокой памяти приборы созданы для обеспечения надежного понимания сложных сигнальных сред. В сочетании с комплексным набором инструментов анализа SDS5000X HD и SDS5000L разработаны для удовлетворения меняющихся потребностей современной силовой электроники, встраиваемых систем и автоматизированных тестовых приложений.

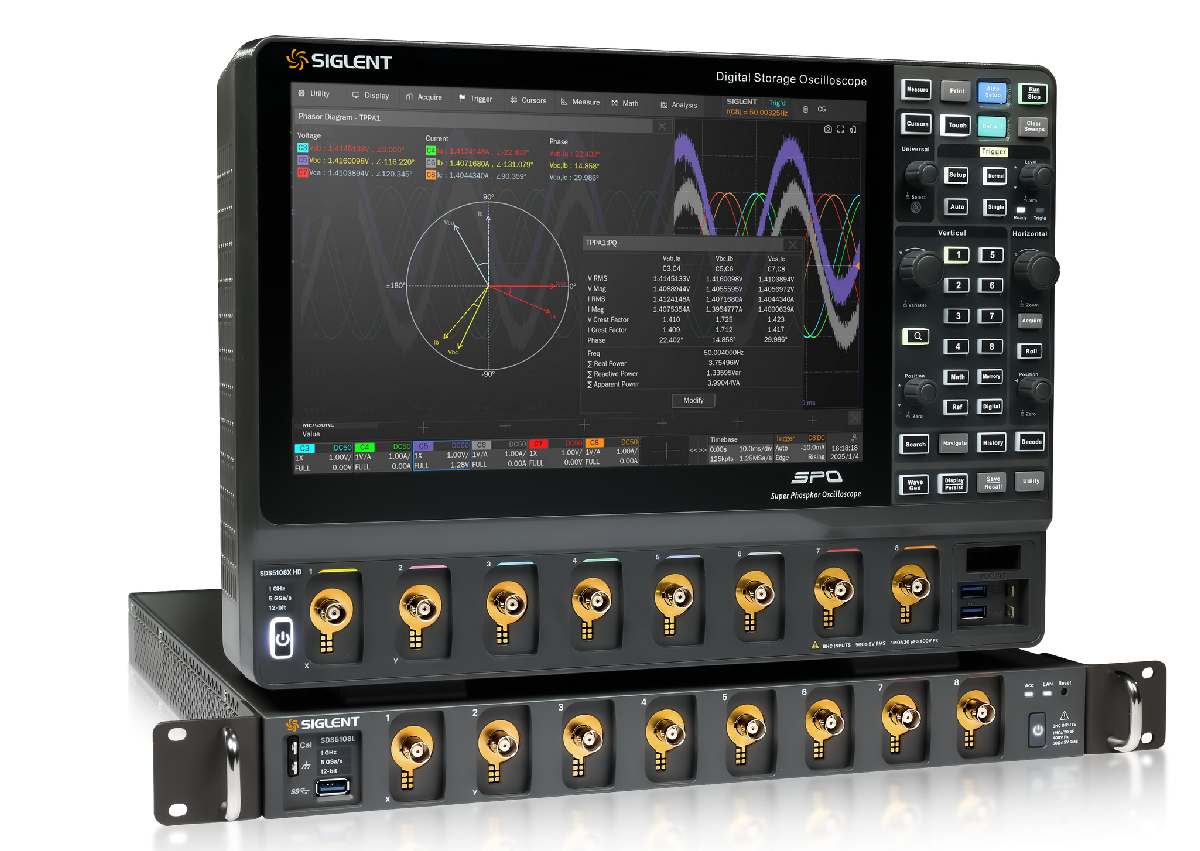

Модели SDS5000X HD оснащены большим, интуитивно понятным интерфейсом сенсорного экрана, идеально подходящим для работы на стенде и интерактивной отладки, в то время как варианты для монтажа в стойку SDS5000L оптимизированы для интеграции в автоматизированные тестовые системы, предлагая полное дистанционное управление и компактную конструкцию без встроенного дисплея. Эти предложения дают инженерам гибкость в выборе правильного инструмента для своего рабочего процесса, будь то практическая лаборатория НИОКР или полностью автоматизированная установка проверки. Цель состоит в том, чтобы предоставить мощные, масштабируемые решения, которые растут со сложностью современных тестовых сред.

Серии SDS5000X HD и SDS5000L обеспечивают производительность, необходимую для решения сложных задач измерения. Благодаря частоте дискретизации до 5 Гвыб/с инженеры могут захватывать быстрые переходы сигнала с высокой точностью. Каждый канал поддерживает до 500 Мвыб памяти (при всех активных каналах), что позволяет выполнять длительные захваты с высоким разрешением, что идеально подходит для анализа последовательностей протоколов. В режиме четверть канала глубина памяти увеличивается до 2,5 Гвыб на канал, поддерживая глубокий анализ сигнала в течение длительных промежутков времени. Эффективное число бит (ENOB) до 8,2 при 1 ГГц обеспечивает превосходный динамический диапазон и точность сигнала даже при полной полосе пропускания. В сочетании с впечатляюще низким уровнем шума всего 140 мкВrms на частоте 1 ГГц новые модели обеспечивают четкую, подробную видимость сигнала, что имеет решающее значение для точной отладки в чувствительных аналоговых, силовых и смешанных сигнальных средах.

8-канальный осциллограф обеспечивает комплексный трехфазный анализ мощности, позволяя одновременно подключаться ко всем сигналам напряжения и тока. Этот синхронизированный сбор данных обеспечивает точное измерение в реальном времени форм сигналов и ключевых параметров по всем фазам. Инженеры могут напрямую наблюдать и сравнивать фазовые соотношения для обнаружения дисбаланса и проверки производительности системы. Благодаря встроенным возможностям БПФ осциллограф также поддерживает подробный гармонический анализ трехфазных систем. Дополнительное прикладное программное обеспечение дополнительно расширяет функциональность, предоставляя визуализацию векторной диаграммы для диагностики двигателя, оценки качества электроэнергии, измерения пульсаций и анализа общей эффективности системы.

Помимо анализа мощности, современные электронные системы все чаще полагаются на несколько интегрированных микросхем и модулей, инициализация и работа которых должны быть тщательно скоординированы, чтобы избежать неопределенных состояний. Тестирование последовательности включения питания проверяет, что сигналы от различных модулей схемы следуют правильной синхронизации, обеспечивая стабильность системы и предотвращая такие проблемы, как ошибки передачи данных в системах связи. По мере роста сложности схемы растут и проблемы тестирования включения питания. SDS5000X HD решает эту проблему, захватывая весь процесс включения питания всех соответствующих сигналов за один прием. Это значительно сокращает время измерения, повышает эффективность и минимизирует ошибки, связанные с повторными тестами. Для сложных конструкций, включающих до восьми шин питания, эта возможность однократного измерения является мощным инструментом для надежной проверки.

Точные измерения для силовой электроники SiC и GaN

С появлением новейших 8-канальных осциллографов Siglent и новой серии оптически изолированных дифференциальных пробников ODP6000B теперь заполнен критический пробел в широкополосном (WBG) тестировании полупроводников. SDS5000X HD обеспечивает производительность пикосекундного уровня времени нарастания, что позволяет точно захватывать быстрое поведение переключения, характерное для устройств на основе карбида кремния (SiC) и нитрида галлия (GaN). Он обеспечивает подробный анализ переходных процессов напряжения и тока во время событий переключения, включая выбросы, звон и другие динамические эффекты. Эти возможности помогают инженерам оптимизировать производительность схемы и гарантировать целостность сигнала в высокоэффективных силовых конструкциях. Дополняя эти возможности, пробники ODP6000B доступны с полосами пропускания 500 МГц и 1 ГГц и обладают исключительным коэффициентом подавления синфазного сигнала (CMRR) 160 дБ на низких частотах, что дополнительно повышает точность и помехоустойчивость, необходимые для расширенных измерений устройств WBG.

Заключение

С выпуском серий SDS5000X HD и SDS5000L, а также оптически изолированных зондов ODP6000B, Siglent предлагает мощное и масштабируемое решение для измерений, адаптированное к требованиям современной силовой электроники и сложных встраиваемых систем. Сочетание большого количества каналов, превосходной точности сигнала, глубокой памяти и универсальных возможностей анализа обеспечивает точное понимание требовательных приложений — от трехфазного анализа мощности и тестирования последовательности включения питания до высокоскоростной характеризации широкозонных полупроводников.
