Как правильно пользоваться кабельными тестерами

Магазин Gtest(R) предлагает широкую номенклатуру кабельных тестеров по ссылке в самом конце настоящего Раздела, а также рекомендуемые приборы для тестирования кабельных и сетевых инфраструктур. Также рекомендуются статьи для последующего самообразования

Отслеживание состояния проводных сетей: овладение искусством трассировки проводов сетей и цепей

Краткое ессее от Магазина Gtest®

В настоящей статье мы не ставили задачу рекламирования конкретных моделей кабельных тестеров NOYAFA, но постарались дать кратное представление того, как пользоваться этими типами приборов. То есть идеологию применения такого рода тестеров, обозначить их необходимость как при монтаже новых кабельных разводок, так и «ведение» уже существующих, новых и ранее давно установленных.

Магазин Gtest® готов предложить широкий выбор тестеров NOYAFA представленных на своей страничке https://gtest.com.ua/izmeritelnye-pribory/iskateli-skrytoi-provodki, где присутствуют как модели для профессионалов, так и для любителей.

P.S.

Упомянутые в статье модели не присутствуют на складе Gtest®, но аналогов им вполне достаточно. Печально, что бороскопы в принципе не востребованы на нашем рынке, но их значимость в качестве поддержки кабельных тестеров описано достаточно внятно. И ещё. Описываемые в статье модели NF-825 имеют не очень позитивные отзывы со стороны пользователей, потому в настоящий момент эти модели на доработке (информация от производителя, что делает ему честь). Думаю, эти приборы можно смело заказывать не ранее конца с.г.

Отслеживание электрических проводов внутри стен имеет решающее значение для домовладельцев, электриков и любителей DIY (сделай сам!). Независимо от того, идентифицируете ли вы неисправный провод, составляете карту цепей или планируете ремонт, способность точно отслеживать провода имеет важное значение. Это руководство проведет вас через пошаговый процесс отслеживания проводов без питания с помощью электрических индикаторов проводов, тем самым вы поймёте нюансы отслеживания цепей.

СОДЕРЖАНИЕ:

• Часть 1. Важность отслеживания проводов при электромонтажных работах
• Часть 2. Что нам нужно для отслеживания электрических проводов
• Часть 3. Как отследить провод в стене

Часть 1. Важность отслеживания проводов при электромонтажных работах

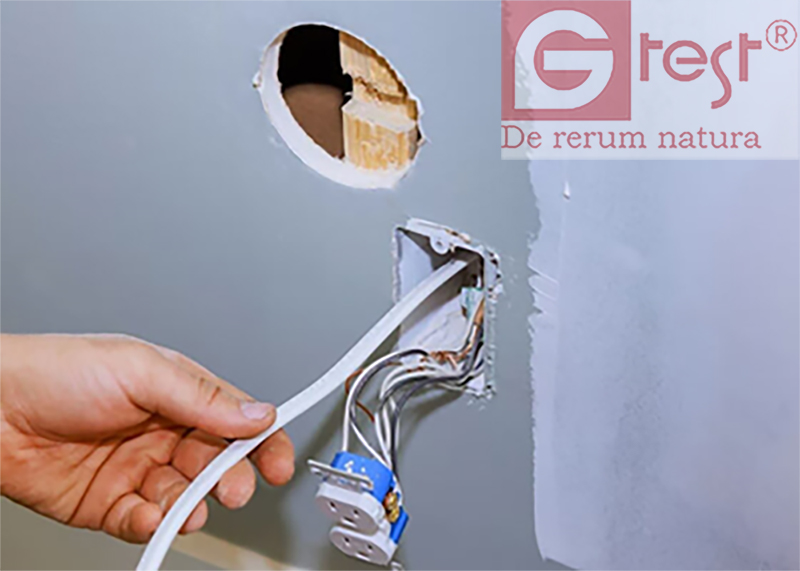

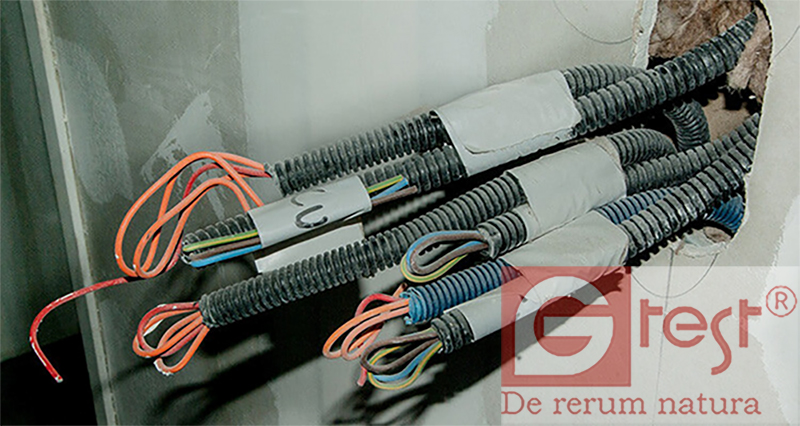

Прежде чем углубляться в практические шаги, важно понять, почему необходимо отслеживание проводов. Электрические провода в стенах и потолках визуально незаметны. Мы не можем вырезать за гипсокартонном или в кирпичной стене ямы и ниши, тем самым, отыскать интересующий нас запрятанный там провод. Вполне реально этого избежать и такая возможность очень ценна. Кроме того, само «копание» рискованно, поскольку может разрушить общую электро схему и вызвать проблемы с безопасностью, а кроме того, понадобятся масса времени и усилий, чтобы починить случайно оборванные провода, чтобы хотя бы привести всё в исходное.

После трассировки провода или цепи путь проводки в стене или потолке доступен.

Будь то установка нового провода или розетки, мы знаем, какой именно провод подключать. Когда в этой цепи происходит короткое замыкание или обрыв, мы можем определить место неисправности, не повреждая гипсокартон.

При ремонте очень важно знать точный путь каждого провода. В противном случае взлом цепи под напряжением может быть опасен для безопасности персонала и имущества.

Все это делает важным отслеживание провода перед электромонтажными работами. Совершенно очевидно, что нам остро необходимы правильные инструменты и методы для обнаружения проводов в стенах и потолках.

Часть 2. Что нам нужно для отслеживания электрических проводов

Для отслеживания электрических проводов нам понадобится искатель скрытой проводки:

• Устройство отслеживания цепей: профессиональный комплект для поиска проводов в электрической цепи.
• Поиск стоек: для сканирования гипсокартона в поисках существующих проводов, труб и других материалов.
• Эндоскопическая камера: устройство, которое проникает в стены и потолок через отверстие, чтобы заглянуть внутрь.

Помимо инструмента для поиска проводов вам понадобятся:

• маркер, карандаш или лента для разметки,
• фонарик для освещения,
• защитное снаряжение, такое как перчатки и очки,
• молоток, долото или дрель для рытья ям,
• отвертку, чтобы заглушить розетку в стене,
• рулетка,
• изолента для защиты проводов,
• зажимы для фиксации проводов.

Подготовьте инструменты и приступим к практическому отслеживанию электрического провода в гипсокартоне или потолке.

Часть 3. Как отследить не запитанный провод в стене

В этом разделе мы рассмотрим методы трассировки проводов (и цепей). Мы познакомим вас с этапами использования трассировщика цепей, искателя шпилек посредством визуальной камеры.

ВНИМАНИЕ!

Всегда соблюдайте безопасность, через отключение электропитания цепи, над которой вы работаете. Примите необходимые меры дополнительной предосторожности, например, обязательно наденьте защитные от электричества перчатки.

Метод 1. Отследите провод с помощью устройства отслеживания цепей

Устройство трассировки цепей — это усовершенствованный инструмент электрика для выявления проводов и обрывов в цепях под напряжением. NF-825 – одна из ведущих моделей. Этот прибор, выпущенный NOYAFA, - известным производителем кабельных тестеров, представляет собой доступный и удобный прибор для отслеживания электрических проводов.

Простое и быстрое отслеживание проводов

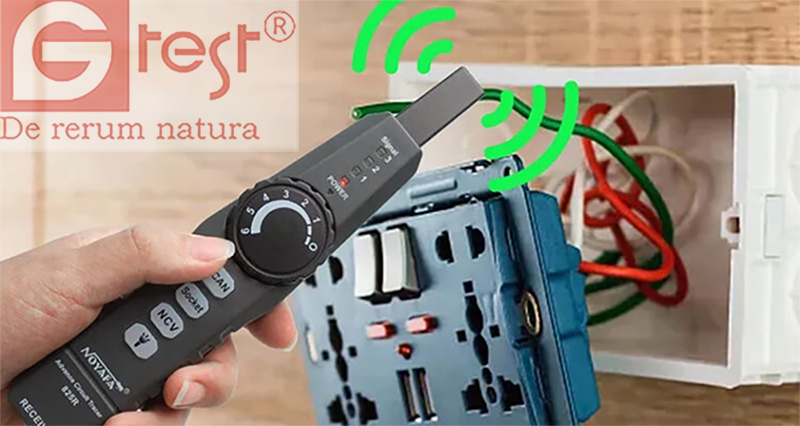

Этот искатель проводов типа «лиса и гончая» прикрепляется к проводу или розетке и посылает электромагнитные сигналы. Используйте приемник, чтобы отыскать нужный провод в гипсокартоне. Чтобы обеспечить простоту отслеживания проводов, NF-825 имеет интуитивно понятный интерфейс. С помощью простых шагов даже новичок за считанные секунды узнает, где проходит провод в стене и потолке.

 Точное отслеживание помех

Этот трекер цепей оснащен чувствительным датчиком с защитой от помех. Нет нужды беспокоиться о помехах от других проводов. В этом нет ничего особенного. Даже если провод заглублен (3 фута или 0,5 метра), этот трассировщик сможет найти его благодаря своей способности сканирования.

Приобретите трассировщик проводов NOYAFA и приступайте к работе прямо сейчас!

Как найти провод в стене с помощью NF-825

Шаг 1. Прикрепите провод/розетку

NF-825 включает два способа крепления: зажимы типа «крокодил» и адаптер.

Переходник для розеточной проводки:

Чтобы отследить проводку одной розетки, вам не нужно снимать крышку с розетки, чтобы обнажить провода. Подключите адаптер к передатчику. Подключите адаптер к контактам.

Зажимы для проводов:

Подсоедините зажимы типа «крокодил» к передатчику с помощью переходных кабелей.

Если провод оголен, прикрепите красный зажим к его металлической части. Прикоснитесь черным к земле или полу. В противном случае незаземленное соединение повлияет на точность.

Если проводов 2 или 3, прикрепите красный к проводу под напряжением (коричневому или красному), а черный — к нейтральному проводу.

Внимание!

Осторожность!

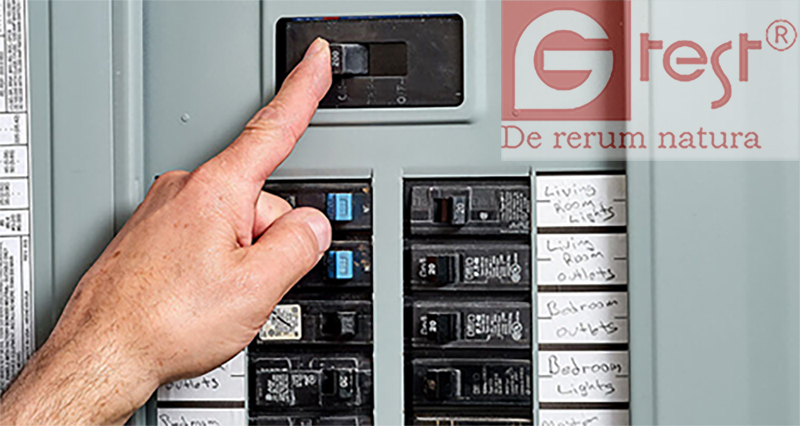

Хотя NF-825 может выдерживать высокое напряжение до 400 В, мы рекомендуем отключить питание этого провода или розетки. Подойдите к электрической панели, чтобы выключить автоматический выключатель. Не знаете, какой автоматический выключатель отключить? Тем не менее, возможно отыскать автоматический выключатель с помощью NF-825.

Шаг 2. Начните отслеживать цепь

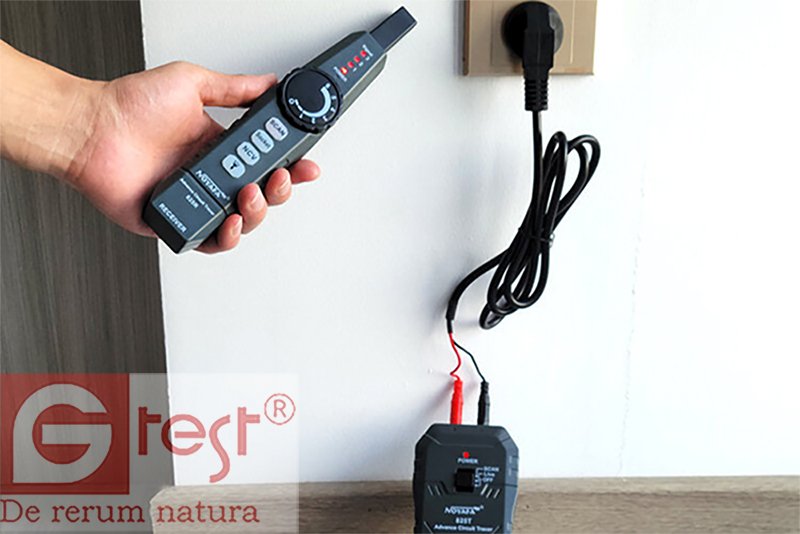

Переключитесь на функцию сканирования на передатчике и приемнике.

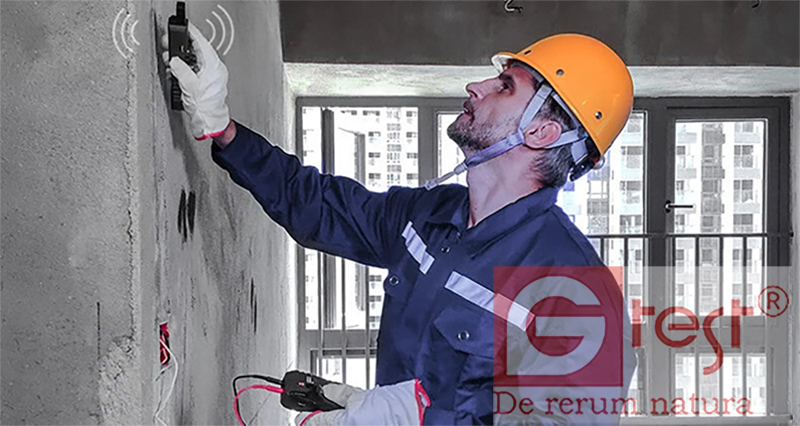

Поднесите щуп приемника ближе к стене. Когда зонд зависнет над целевой цепью, приемник подаст звуковой сигнал.

Нет звукового сигнала? Это не то место, где проходит провод. Продолжайте перемещать датчик к стене и разберитесь с проводкой. Отметьте путь проводки на стене.

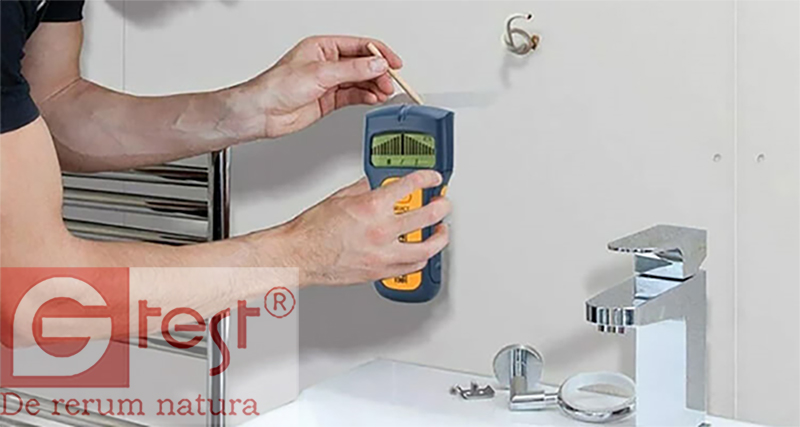

Метод 2. Найдите провода в стенах с помощью прибора для поиска стоек.

На рынке существует два типа искателей шипов: магнитные и электронные.

Магнитный искатель шпилек использует магниты для обнаружения металлов, таких как гвозди, сталь и газовые трубы. Может ли он отслеживать провода? Да, он отслеживает медные электрические провода, но помехи от металлов влияют на точность.

Хотя электронный искатель шпилек имеет датчики для определения напряжения переменного тока, лучше отслеживать не запитанные провода в стенах.

Гораздо безопаснее отслеживать провода, особенно высоковольтные, с помощью искателя шпилек. Вам не нужно будет отсоединять или разматывать провода. Прибор будет генерировать изображения или звуки, чтобы показать проводку.

Но есть некоторые недостатки в отслеживании проводов с помощью искателей шпилек.

Когда множество проводов связываются в одной точке и расходятся в других местах, прибор для поиска шпилек не может идентифицировать каждый из них. Для этого достаточно сверления отверстий в стене, но недостаточно для картографирования и ремонта.

Кроме того, если провод оборвется, устройство не сможет идентифицировать провод, поскольку по нему не проходит питание. Сначала вам придется закрепить провод там, где заканчивается сигнал. Затем возобновите поиск с помощью искателя шпилек, чтобы найти остальную часть провода.

Метод 3. Как найти провода в стенах с помощью бороскопа

Направленная камера способна дать вам четкие снимки всего, что находится за стенами. Плохо только то, что нужно проделать дыру в стене, куда запихнешь камеру.

Но прибор расскажет вам все, что находится внутри стен, включая провода, трубы и линии.

Возьмем, к примеру, NOYAFA NF-613. Эта инспекционная камера фиксирует все детали внутри стены. Благодаря водонепроницаемой HD-камере IP-67 и светодиодной подсветке вы можете видеть все в разрешении 1080P. Кроме того, NF-613 имеет трубку длиной до 10 метров (33 фута). Достаточно просканировать всю стену.

Кроме того, инспекционная камера проста в использовании. Нажмите кнопку «Пуск» и вставьте камеру в отверстие. Вот и всё, он дает вам фотографии, и вы можете проверить их внутри стены.

Вердикт:

Найденный «лисом» искатель электрических проводов является приоритетом для электриков. После подключения к проводу или розетке он сообщит вам, где начинается и заканчивается цепь. Вы можете добавить новую розетку или определить провод по своему усмотрению.

Хотя устройства для поиска гвоздиков и камеры-эндоскопы гораздо безопаснее, они могут выполнять только базовую работу в этой миссии. Они сообщат вам расположение всех проводов. Но сузить его до одного конкретного провода или розетки практически невозможно.

Выберите инструмент и метод отслеживания проводов в зависимости от ваших намерений. При добавлении, исправлении или переназначении схемы используйте трассировщик проводов. Чтобы просверлить отверстия в стенах для установки настенных драпировок или украшений, вам пригодятся прибор для поиска стоек или инспекционная камера.

Последний совет по безопасному отслеживанию проводов:

Для людей, у которых нет навыков и знаний, есть самый простой и безопасный метод. Это просто позвонить электрику. Это займет определённое время и будет что-то стоить.

Часто задаваемые вопросы:

1. Могу ли я найти провод в стене без инструмента для поиска проводов?

Даже профессиональным электрикам нужны инструменты для поиска проводов за стенами. Невооруженным глазом невозможно увидеть сквозь гипсокартон. Для этой задачи необходимы инструменты. Если средства для отслеживания проводов выходят за рамки бюджета, в качестве альтернативы можно использовать бесконтактный тестер напряжения.

2. Стоит ли мне покупать или одолжить инструмент для отслеживания проводов?

Для одноразового отслеживания можно взять взаймы или арендовать что-то экономичное. Но если вы электрик, ответ ясен. Кроме того, если вы живете в старом доме, проблемы с проводкой могут возникать постоянно. Инвестиции стоят своих денег и эффективны. Попросить профессионалов устранить проблемы с электричеством у вас дома стоит несколько тысяч гривен. И нужно ждать несколько дней.

3. Каковы риски неправильного отслеживания проводов?

Неправильное отслеживание проводов может привести к опасностям, связанным с электричеством, включая короткие замыкания, электрические пожары и повреждение приборов. Итак, прежде чем начать отслеживать провод, отключите питание (!!). Кроме того, необходима защита. Надевайте электрические перчатки и очки.

Магазин Gtest® - авторизованный поставщик кабельных тестеров в Украину: https://gtest.com.ua/izmeritelnye-pribory/iskateli-skrytoi-provodki
