ТЕСТИРОВАНИЕ КОАКСИАЛЬНЫХ КАБЕЛЕЙ. Для новичков и не только

Магазин Gtest(R) предлагает широкую номенклатуру кабельных тестеров по ссылке в самом конце настоящего Раздела, а также рекомендуемые приборы для тестирования кабельных и сетевых инфраструктур. Также рекомендуются статьи для последующего самообразования

Как протестировать коаксиальный кабель

Вас когда-нибудь расстраивали медленный Интернет и пиксельные видео? Ваш коаксиальный кабель может быть молчаливым виновником.

Коаксиальные кабели, один из наиболее часто используемых материалов в сетях, отвечают за точную передачу данных. Мы можем найти их практически в каждой сети, включая кабельную, Интернет и спутниковую. После установки коаксиальные кабели начнут воспроизводить для нас видео и музыку в отличном качестве.

Однако даже у величайших технологий есть ошибки. То же самое касается и коаксиальных кабелей. Они хрупкие к изгибу, порезам, воде, теплу и другим повреждениям. Поэтому, если вы столкнетесь с проблемами буферизации, потерей сигнала или плохим качеством изображения, не бойтесь. Проведите простой тест коаксиального кабеля дома, используя одно из трех решений, чтобы определить, требуется ли его замена.

Тест коаксиального кабеля:

• Метод 1. Как протестировать коаксиальный кабель с помощью простых шагов

• Метод 2. Как проверить коаксиальный кабель с помощью мультиметра

• Метод 3: как проверить коаксиальный кабель без мультиметра

Метод 1. Как протестировать коаксиальный кабель с помощью простых шагов

По мнению многих профессионалов, использование мультиметра — это первый метод, который всплывает при разговоре о тестировании коаксиального кабеля. Но новичкам и домовладельцам немного сложно рассказать и понять разницу в сопротивлении. Нам нужен более простой метод, чтобы узнать, неисправен или исправен коаксиальный кабель.

Здесь мы рекомендуем профессиональный тестер коаксиального кабеля NOYAFA: NF-858C.

Проверьте коаксиальные кабели с помощью кабельного тестера NF-858C

NF-858C, выпущенный NOYAFA, ведущим производителем сетевых тестеров, представляет собой многофункциональный кабельный тестер для всех сетевых кабелей, таких как RJ45, RJ11 и коаксиальные кабели.

С NF-858C даже новичок может в любой момент начать тестирование коаксиала. Независимо от того, исправен ли коаксиальный кабель, поврежден, открыт или короток, NF-858C отобразит результат на экране. Достаточно одного взгляда, чтобы определить состояние кабеля. Не выясняя значения сопротивлений с помощью мультиметра, NF-858C упрощает и ускоряет тестирование коаксиала.

В коаксиальной сетевой системе иногда сложно найти один сломанный кабель. В NF-858C это предусмотрено. В комплект поставки входят 4 пульта дистанционного управления, которые позволяют протестировать 4 коаксиальных кабеля, не посещая повторно 4 комнаты. Проверьте их все с помощью простых плагинов и выходов.

Помимо тестера коаксиальных кабелей, NF-858C также предназначен для определения местоположения коаксиальных кабелей.

Если мы подозреваем, что коаксиальный кабель повреждён, но можем найти только один конец кабеля, на помощь придет NF-858C. Используйте датчик тонера и найдите другой конец коаксиального кабеля для проверки. Даже если он прикреплен к коаксиальному концу в стене, NF-858C все равно обнаружит провод за считанные секунды.

Теперь давайте возьмем NF-858C и проверим целостность коаксиального кабеля за считанные минуты.

Действия по тестированию коаксиальных кабелей с NF-858C

Шаг 1. Подключите коаксиальный кабель

Запустите NF-858C и нажмите кнопку ОК, чтобы выбрать первый режим: CONT (проверка целостности кабеля).

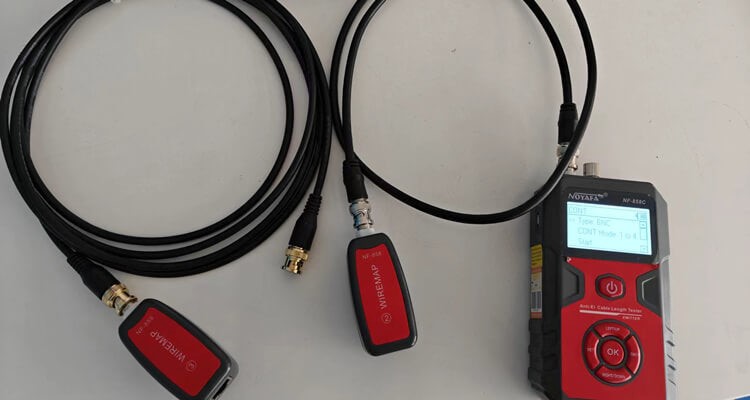

Выньте коаксиальный кабель и подключите его к излучателю и пульту NF-858C.

Установите Тип на BNC, еще раз нажав OK. Нажмите кнопку «Вниз» на устройстве Emitter, чтобы перейти к опции «Пуск». Нажмите ОК. Коаксиальный тестер начнет проверять целостность кабеля.

Через несколько секунд отображается схема соединений коаксиального кабеля.

Совет: используйте пульты. Если нужно протестировать 2 или более коаксиальных кабеля, подключите их к пультам дистанционного управления.

Шаг 2. Ознакомьтесь со схемой проводов.

Внутри кабеля для передачи данных есть две части: центральная жила и металлический экран.

Если кабель работает нормально, вы увидите следующую схему: провода 1 и 2, найденные с помощью M (эмиттер) и R (дистанционный), совпадают соответственно.

Если какой-либо из них неисправен, одна из пар не будет сопоставлена.

Когда обе пары не соединены, изолятор между ними повреждается. Это приводит к короткому замыканию внутри кабеля. Данные вынуждены остановиться в короткой точке.

Чтобы протестировать несколько кабелей, отсоедините текущий кабель и вставьте новый.

Запустите тест CONT.

Дополнительно: Отследите коаксиальный кабель с помощью NF-858C.

Если вы не можете найти другой конец коаксиального кабеля, NF-858C поможет его найти.

Подключите один конец коаксиального кабеля к разъему BNC излучателя. Используйте кнопку «Вправо/Вниз», чтобы выбрать режим сканирования. Нажмите ОК для подтверждения.

Излучатель начнет посылать цифровые сигналы по кабелю.

Выньте устройство-приемник. Подсоедините датчик к другим коаксиальным кабелям в комнате или другой комнате.

Приемник имеет тон-генератор. Когда он обнаруживает сигналы, он подает звуковой сигнал.

Это отслеживание и звуковой сигнал будут работать, даже если другой конец коаксиального кабеля подключен к розетке.

Как проверить коаксиальный кабель мультиметром

Лучший способ проверить целостность при тестировании коаксиальных кабелей — использовать цифровой мультиметр. Проверка целостности коаксиальных кабелей может выполняться в следующие этапы:

Проверьте правильность подключения коаксиального кабеля, отсоединив его от всех насадок. Сюда входит отсоединение шнура от телевизора, камеры или других кабелей рядом с местом подключения шнура.

Цифровой тестер длины кабеля для прозвонки кабельных сетей с функцией мультиметра PoE GY-618

Когда вы подключаете кончик коаксиального кабеля к внешнему источнику, прикоснитесь одним щупом мультиметра к тому месту, где он встречается с металлической частью. Прикоснитесь другим щупом мультиметра к тому месту, где он встречается с центральным проводом или жилой. Вы ищете показание, близкое к нулю Ом — если оно выше нуля, вам может понадобиться чья-то помощь, чтобы это исправить.

Получили показание больше нуля? Затем ваш коаксиальный кабель необходимо починить или заменить. Это показание говорит вам, что что-то помешало сигналу прийти вовремя.

Как проверить коаксиальный кабель без мультиметра

Сопротивление цепи можно измерить с помощью омметра.

Подсоедините омметр к кабелю. Если он работает, сопротивление должно быть от низкого до среднего и составлять 75–100 Ом.

Если показания выходят за пределы этого диапазона, возможно, пришло время заменить кабели.

Каковы некоторые распространенные проблемы с коаксиальным кабелем?

Что касается кабелей, то коаксиальный кабель более подвержен повреждениям, чем большинство других. Но многие профессионалы в области аудио до сих пор используют его как обычный провод, даже несмотря на то, что они знают, что в таком случае он не прослужит долго.

Коаксиальные кабели отличаются от шнуров питания и кабелей CAT5, поскольку для обеспечения долговечности с ними необходимо обращаться по-другому. Фактически, их никогда не следует использовать рядом с водой или другими жидкостями или химикатами; в противном случае ожидайте, что они поджарятся и умрут раньше, чем позже.

Ущерб от воды

Независимо от того, насколько вы осторожны, коаксиальные кабели всегда намокают. Заболоченный коаксиальный кабель приведет к изменению электрических характеристик, что может сделать его бесполезным или каким-то образом сделать странным.

Однако стоит отметить, что даже если разъемы хорошо закрыты резиновыми уплотнителями и уплотнение плотно сжато, все равно могут оставаться небольшие зазоры, куда может попасть вода. Поэтому будьте осторожны, никогда не оставляйте коаксиальные кабели снаружи во время дождя и никогда не погружайте их в воду на слишком долгое время.

Тепловой ущерб

Среди инженеров-электриков хорошо известно, что для изоляции используются такие материалы, как полиэтилен и поливинилхлорид. Эти материалы имеют очень низкую температуру плавления (около 150° по Фаренгейту) и начинают становиться мягкими при длительном воздействии более низкой температуры.

Но когда дело доходит до более высоких уровней нагрева, эти пластмассы выделяют токсичные пары, которые могут привести к травмам или даже смерти пользователя. Когда это произойдет, положение центрального проводника по отношению к экранированию может измениться, поскольку горячие пластмассы вокруг этой области могут начать размягчаться.

Как только это произойдет, сигнал не сможет пройти дальше этой точки, потому что между всеми проводами, необходимыми для работы этого процесса, больше не будет соединения; Это означает, что коаксиальные кабели следует держать вдали от источников сильного тепла, таких как освещение сцены или электрические радиаторы, поскольку иногда даже крутые изгибы могут привести к полному разрыву проводных соединений, если их оставить снаружи на длительное время в жарком климате.

Повреждение разъема

Существует множество причин, по которым могут возникнуть проблемы с кабельными соединениями. В зависимости от серьезности проблемы существуют разные способы ее устранения. Если кабель подключен неправильно или вообще не подключен, это может вызвать такие проблемы, как недостаточное оконцевание проводов, когда необходима изоляция между проводами из-за напряжения, что вызывает проблемы с соединением при соединении шнуров, а загрязненные соединения могут повлиять на надежность.

Посеребренный разъем считается потускневшим, если происходит окисление из-за накопления влаги и при воздействии соединений серы образуются сульфиды меди, которые могут привести к образованию опасных газов при испарении (например, сероводорода). Этот тип окисления снижает электропроводность медного сердечника элемента, поскольку оксид меди проводит плохо.

Советы по уходу за коаксиальными кабелями

Коаксиальные кабели подвержены целому ряду проблем: от повреждений и отсутствия изоляции до проникновения воды.

Чтобы продлить срок службы коаксиального кабеля и снизить вероятность его неисправности, выполните следующие простые действия:

• Регулярно очищайте соединения мягкой тканью – ни в коем случае не используйте агрессивные химикаты или растворители.

• Осмотрите кабель на предмет каких-либо физических повреждений, например трещин во внешней оболочке или перегибов. Если вы обнаружите какую-то проблему, немедленно замените поврежденный кабель.

• Для правильной работы вашей системы необходимо изолировать все разъемы от проникновения воды.

• Чтобы сохранить коаксиальные кабели в безопасности при хранении, используйте антистатический пакет, чтобы не повредить их.

Продлите срок службы коаксиальных кабелей с помощью этих простых в использовании советов.

ВЫВОДЫ

В этой статье мы представили несколько простых шагов, как проверить, правильно ли эксплуатируются ваши коаксиальные кабели. Хотя лучший способ определить это — использовать именно кабельный тестер + мультиметр, мы надеемся, что эти шаги помогут вам определить, есть ли проблема с вашим кабелем или нет.
