NF-8601S TDR Многозадачный тестер с запасной аккумуляторной батареей

Внимание! Остерегайтесь подделок! Будьте благоразумны! ЧИТАТЬ  ➡

NF-8601S  – обновленная версия многофункционального кабельного тестера NF-8601, производства компании NOYAFA, предназначенная для полнофункционального тестирования кабелей различных категорий сетей передачи данных, измерения перекрёстных помех, трассировки кабеля, определения длины кабеля, выполнения PING и POE - тестов. Результаты отображаются на большом цветном дисплее 3.7 дюйма (94 мм). От модели  NF-8601 отличается наличием функции рефлектометра, что позволяет точно измерять длину кабеля, расстояние до повреждений и неоднородностей в линии рефлектометрическим методом без использования удаленных идентификаторов.

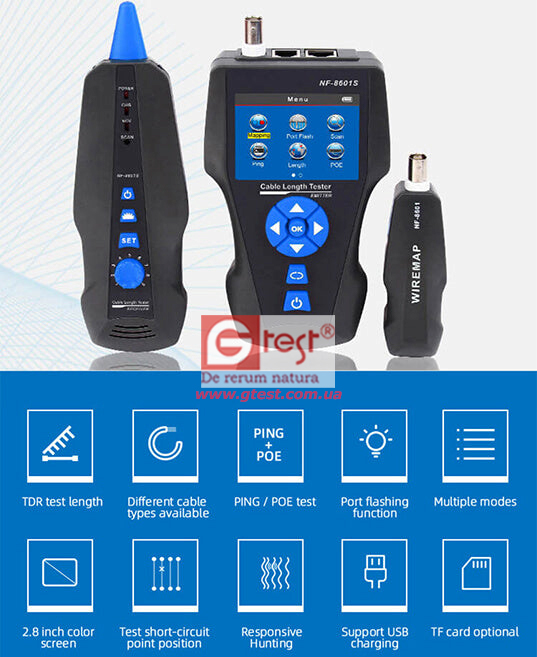

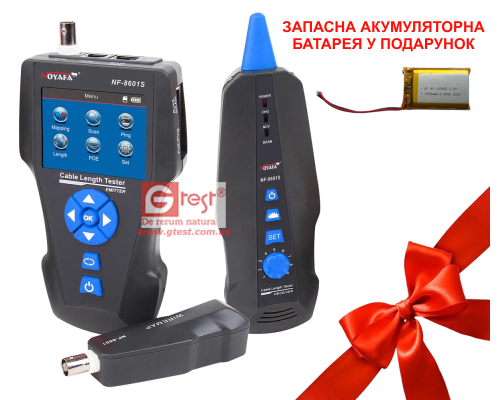

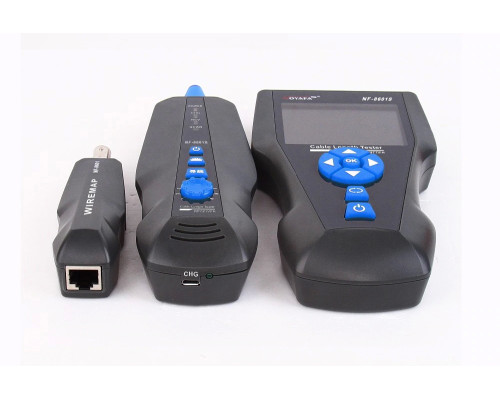

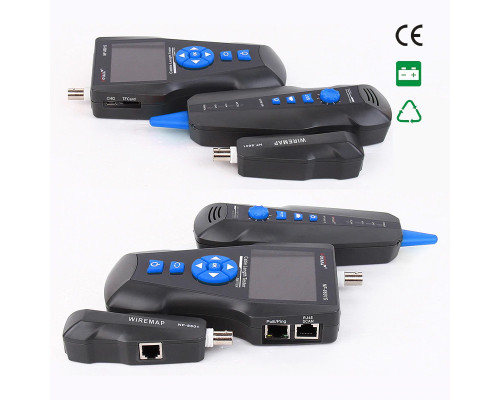

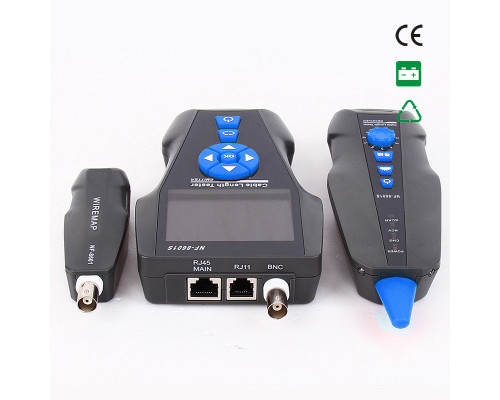

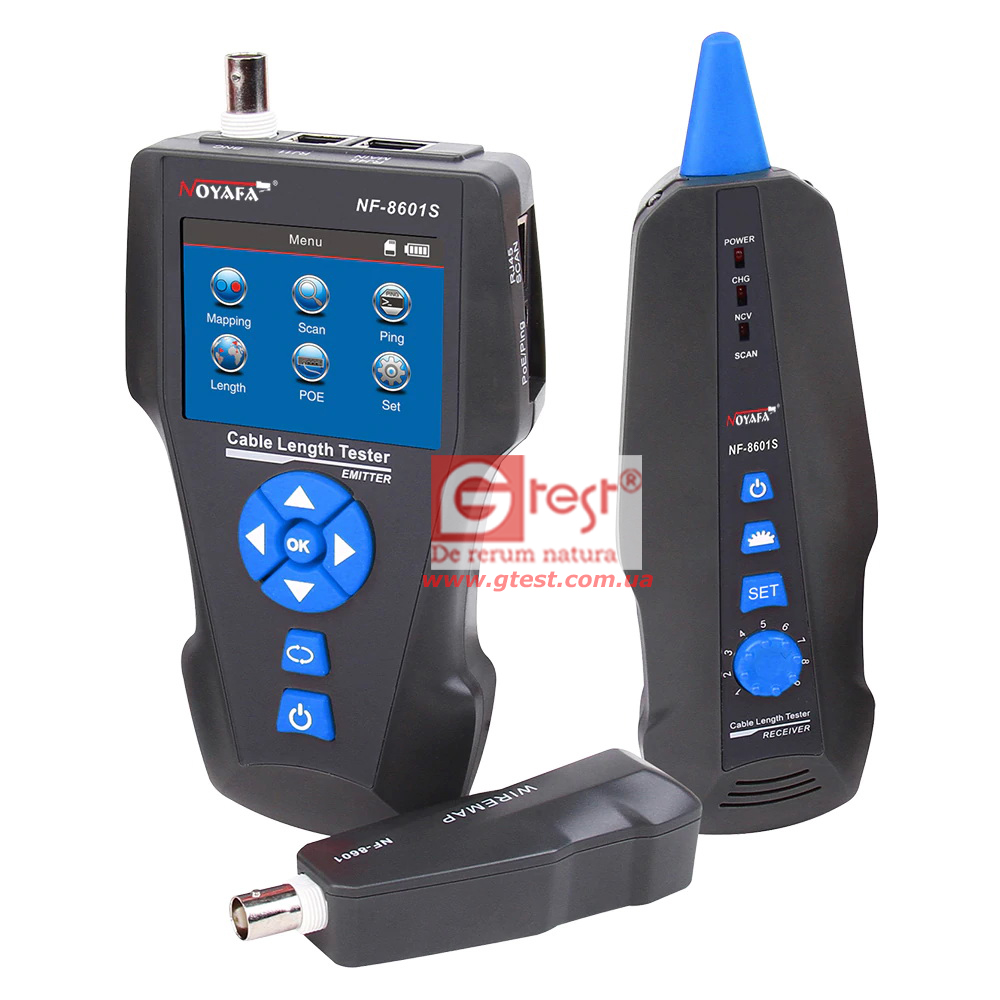

Комплект оборудования включает три компонента: основной тестер NF-8601S-M, приёмник NF-8601-S и удаленный идентификатор NF-8601-R.

В модели NF-8601W в комплект входят восемь удаленных идентификаторов для удобства работы и сокращения времени наладки сети. Предназначен для  применения в таких областях, как телефонные системы, компьютерные сети и в других сетях медными/металлическими проводниками.

Руководство пользователя NF8601 V2.4 (рус.pdf)

Руководство пользователя NF8601S V2-2019 (en.pdf)

ОСОБЕННОСТИ :
• Проверка PING , точек ввода и перекрёстных помех сетевых кабелей.
• Области применения: от отдельно взятых кабелей до связок кабелей RJ11 / RJ45 / BNC.
• Функции идентификации требуемого кабеля в архитектуре Ethernet коммутаторы / маршрутизатор.
• Локализация места короткого замыкания 2-х жильных кабелях.
• Тестирование длин кабелей RJ11, RJ45, BNC в открытых цепях.
• Встроенный рефлектометр.
• Составление топограмм кабельных разводок, схем открытых, короткозамкнутых, реверсивных в отношении кабелей RJ11 / RJ45 / BNC.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :

• Дисплей: жидкокристалический, диагональ 3.7 дюйма (94 мм). разрешение 320x240 мм, с подсветкой

• Типы тестируемых кабелей: STP/UTP 5E,6E сетевые , телефонные, коаксиальные

•  Максимальное расстояние построения карты: 2000 метров

•  Максимальное расстояние для поиска в сетях RJ11, RJ45, BNC: 1000 метров

•  Максимальное расстояние определения длины кабеля RJ11, RJ45, BNC: 2000 метров

•  Минимальное расстояние для калибровки: 10 метров

•  Погрешность в определении длины (после калибровки) RJ11: 3%

•  Погрешность в определении длины (после калибровки) RJ45, BNC: 5%

•  Питание: 3,7В 1800мАч

•  Габариты тестера (LxWxD) 183x58x35 mm

•  Габариты приёмника(LxWxD) 106x32x30mm

КОМПЛЕКТ ПОСТАВКИ:
• основной тестер (NF-8601S-M)  - 1 шт.
• приёмник (NF-8601-S)   - 1 шт.
• терминальный датчик (NF-8601-R)   - 1 шт.
• литиевый аккумулятор  - 2 шт.
• кабель-переходник RJ45 – RJ45   - 1 шт.
• кабель-переходник RJ11 – RJ11   - 1 шт.
• кабель-переходник RJ11 – крокодилы    - 1 шт.
• кабель USB   - 1 шт.
• зарядное устройство   - 1 шт.
• сумка-чехол   - 1 шт.
• инструкция по эксплуатации  - 1 шт.

Особенности и преимущества:

• Тестер CAT5/6/7: проверка целостности коаксиальных кабелей, сетевых кабелей RJ45 и телефонных кабелей RJ11. Отображение неисправностей проводки напрямую, например, обрыв цепи, короткое замыкание и т. д.

• Тест TDR: благодаря технологии TDR осуществляет измерения длины максимум 500 м (1640 футов) для кабелей RJ11, RJ45, коаксиальных и силовых кабелей (погрешность всего 2%!). При наличии неисправности TDR-метр NF-8601S отображает расстояние до неисправности.

• Тестер кабеля Ethernet: определение питания по кабелям Ethernet и определение точного напряжения. Прибор отображает параметры контактов, передающим питание постоянного тока и данные.

• Сетевой тонер: датчик тонера с полным подавлением помех переменного тока для отслеживания кабелей Ethernet. Для быстрого и точного отслеживания кабеля доступны три режима: высокая частота/переключатель PoE/низкая частота.

• Мигание порта: простой и быстрый поиск порта.

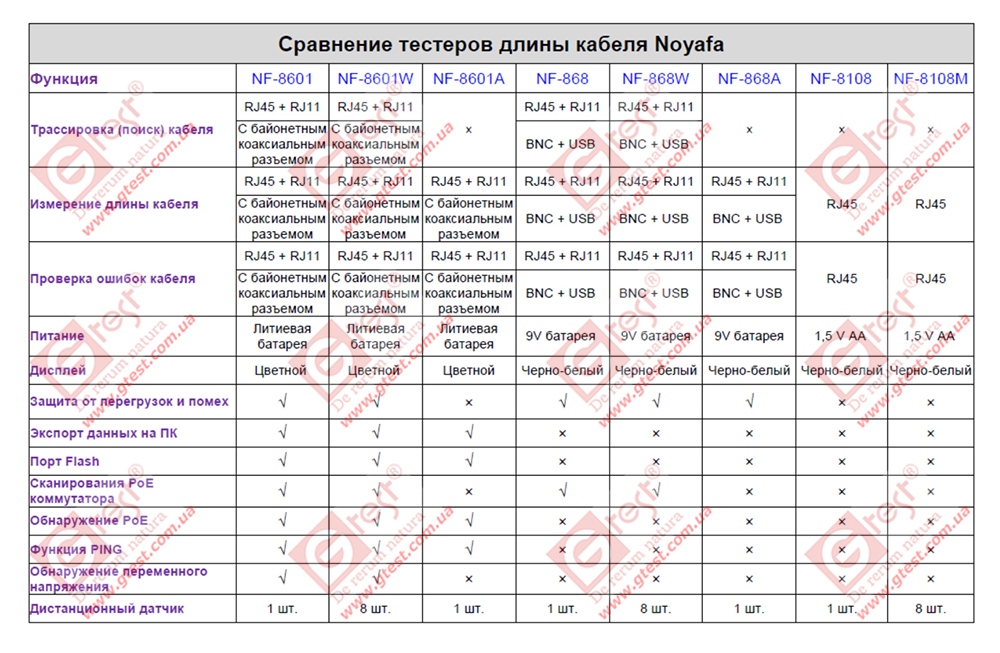

Отличительные особенности

Кабели трассировки: RJ45 (включая CAT7), RJ11, BNC, кабель питания

Измерение длины кабеля: RJ45 (включая CAT7), RJ11, BNC, кабель питания

Проверка ошибки кабеля: RJ45 (включая CAT7), RJ11, BNC, кабель питания.

Макс. Длина кабеля: 500 м (1640 футов)

Источник питания: литиевая батарея

Экран дисплея: цветной

Технология измерения длины: TDR

Противотоковые помехи: Да

Данные, экспортируемые на ПК: Да

Порт флэш-памяти: Да

Сканирование на коммутаторе PoE: Да

Высокая/Низкая частота. Режим сканирования; Да

Обнаружение PoE: Да

Функция Пинга: Да

Обнаружение напряжения переменного тока: Да

Диапазон измерения длины: 5–500 м (18–1640 футов)

Точность калибровки: 2% (+/-0,5 м или +/-1,5 фута)

Точность измерения: 3% (+/-0,5 м или +/-1,5 фута)

Удаленные блоки: 1 шт.

NF-8601S - УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ СЕТИ

Комбинация теста Ethernet и наличии функций TDR

• Измерьте сетевые кабели и найдите неисправности;

• Проверить состояние сетевых кабелей;

• Порт мигает для определения местоположения портов и кабелей на панели;

• Тест Ethernet для источника питания и производительности;

• 2,8-дюймовый ЖК-экран, зарядка через USB и дополнительный TF-накопитель.

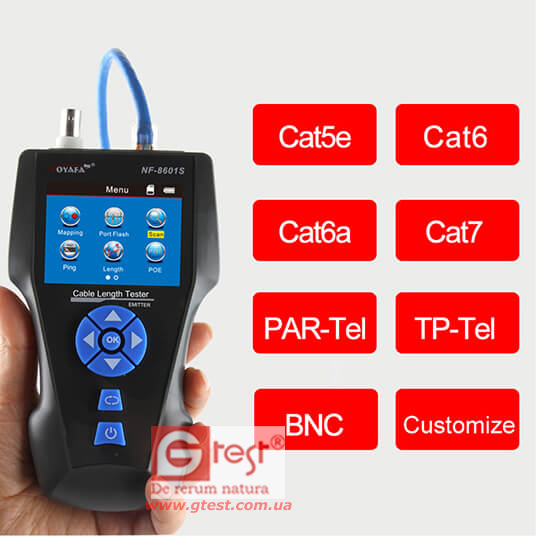

Поддержка тестирования нескольких типов кабелей

NF-8601S поддерживает тестирование и отслеживание нескольких кабелей, включая:

• Сетевые кабели CAT5/6/7,

• Сетевые кабели 4+2 и 8+2,

• Электрические кабели,

• Телефонные кабели RJ11,

• Коаксиальные кабели.

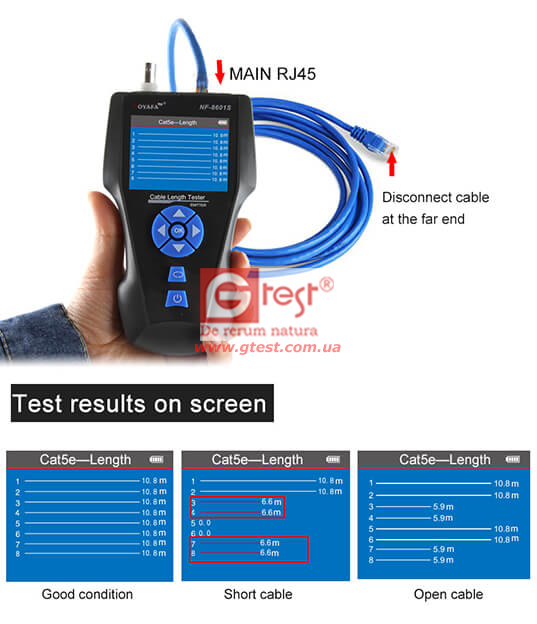

ФУНКЦИИ РЕФЛЕКТОМЕТРА

Измеритель длины и дефектоскоп

Благодаря функции TDR, NF-8601S может не только измерять длину кабелей, но и обнаруживать неисправности проводки.

АДАПТИРОВАННЫЕ ПОД ПОЛЬЗОВАТЕЛЯ РЕЖИМЫ ИЗМЕРЕНИЙ ПРОВОДКИ

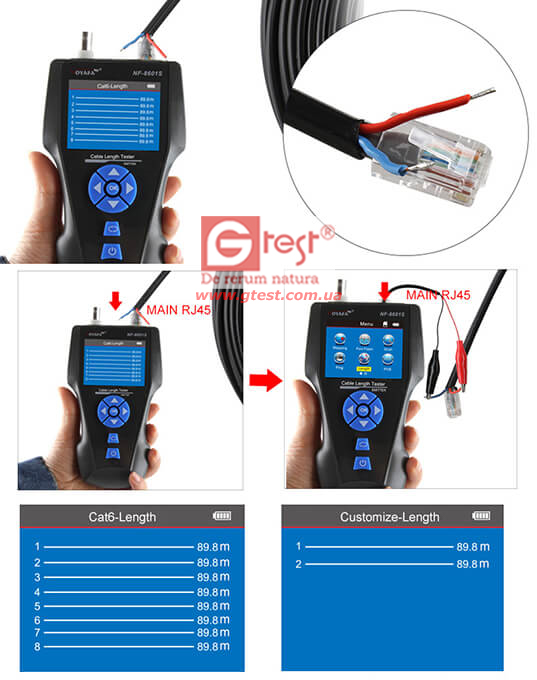

Измерение кабелей 4+2 и 8+2

Вставьте сетевой кабель в порт RJ45 или соедините зажимы типа «крокодил» и прикрепите к зажимам дополнительные провода. Измеряйте от 10 и до 2 проводов одновременно.

ПРОВЕРКА СОСТОЯНИЯ КАБЕЛЯ

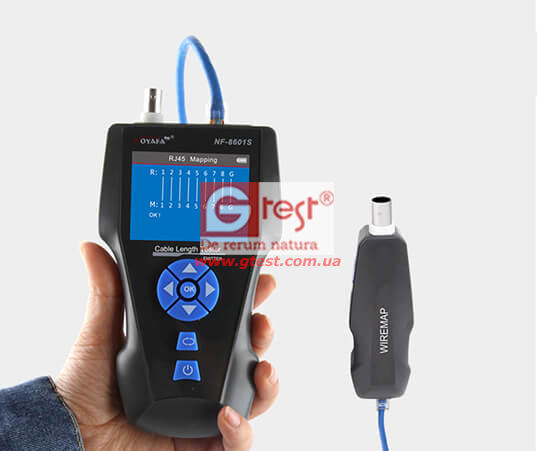

Проверка проводки кабеля

Подключите сетевые кабели (RJ45, RJ11, коаксиальный) к NF-8601S. Проверьте состояние сопоставления. Определите неисправности, такие как короткие замыкания, разрывы, пересечения.

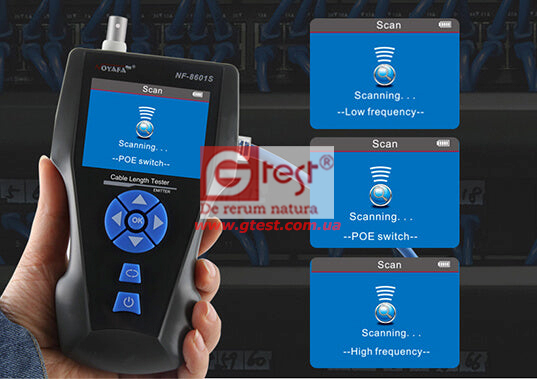

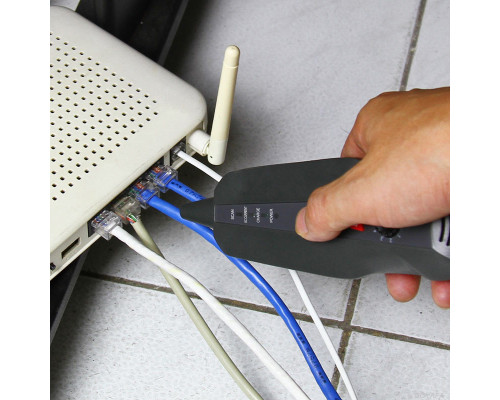

ТРАССИРОВКА ГИБКОГО КАБЕЛЯ

Three Cable Tracing Modes

• Когда кабелей мало, низкочастотного режима будет достаточно.

• Если кабели запутаны и замотаны, поможет высокочастотный режим.

• Для кабелей с низким напряжением режим переключения POE защищает устройство.

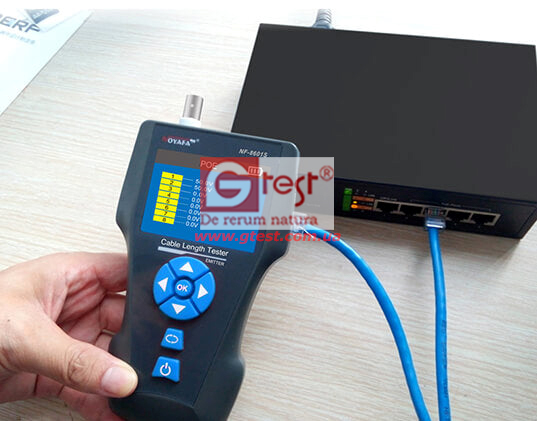

ПРОВЕРКА POE

Определение мощности Ethernet

Определите провода, подающие питание на витую пару Ethernet-кабелей и проверьте силу напряжения.

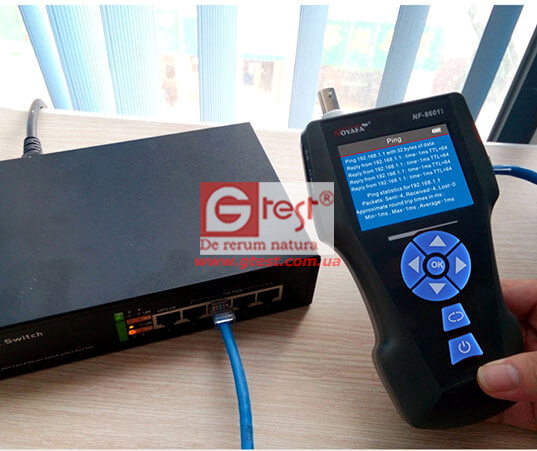

Проверка состояния сети

Запустите Ping-тест для вашей сети. Посмотрите точные значения пакета данных, максимальное и минимальное время отправки и получения данных.

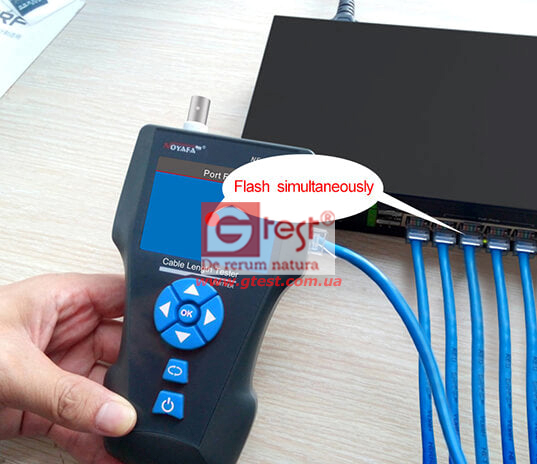

Мигание Порта

Подключите один конец кабеля Ethernet к NF-8601S. Запустите режим Port Flash. Найдите целевой порт на коммутаторе/маршрутизаторе/панели.

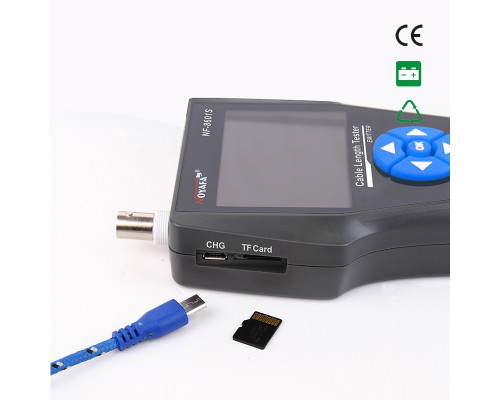

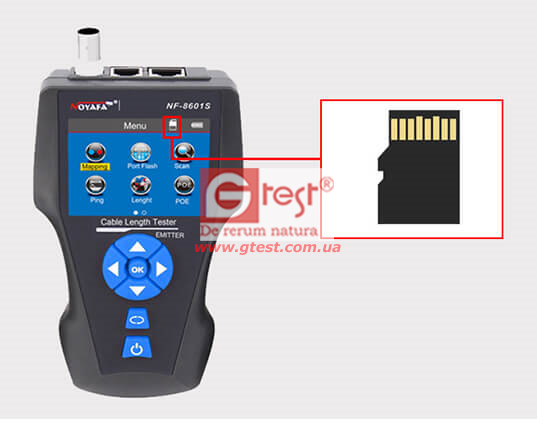

Внешнее хранилище данных

Продукт поставляется с TF-картой ёмкостью 1 ГБ. Вы можете сохранить несколько данных на карте без повторного тестирования.

Между тем, экспорт данных на ПК становится проще.
