ИНСТРУМЕНТЫ ДЛЯ ТЕСТИРОВАНИЯ СТАНДАРТНЫХ И РАЗРАБОТАННЫХ ПОД КОНКРЕТНЫЕ ЗАДАЧИ КАБЕЛЕЙ
Магазин Gtest(R) предлагает широкую номенклатуру кабельных тестеров по
ссылке в самом конце настоящего Раздела, а также рекомендуемые приборы для
тестирования кабельных и сетевых инфраструктур. Также рекомендуются статьи для
последующего самообразования
К сожалению, в последнее время часто попадаются бракованные USB-кабели, которые необходимо проверять перед поставкой заказчику. Перед покупкой каждой партии таких кабелей из нее выбираются образцы, которые проверяются на соответствие основным требованиям спецификации USB. В первую очередь проверяется наличие и качество «экрана», затем замеряется сопротивление сигнальных проводников и проводников питания.

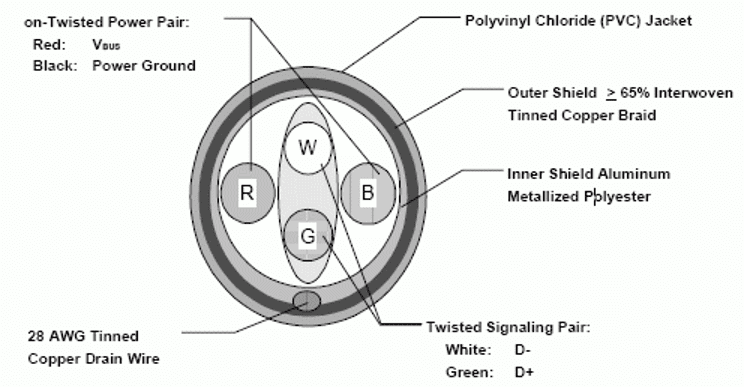

Чертеж конструкции кабеля из спецификации USB 2.0:

Рисунок 1 - Типичная конструкция высокоскоростного/полноскоростного кабеля.
Согласно спецификации, обязательно наличие всех четырех внутренних проводников, внутреннего «экрана» из фольги и внешней оплетки. На практике попадаются кабели, не удовлетворяющие даже этим простым условиям.

Рисунок 2 - Слева направо: 1) нет ни «экрана», ни оплетки; 2) нет «экрана», вместо оплетки – одиночный проводник; 3) качественный кабель – все компоненты присутствуют.
Сопротивление проводников кабеля, в соответствии с спецификацией, должно измеряться долями Ома для кабеля стандартной длины (1.8 м). Однако попадаются образцы с сопротивлением 2...5 Ом, которые совсем непригодны для применения в наших изделиях, или, по крайней мере, с ними наши приборы работают нестабильно. Интересно, из какого материала делают такие кабели?
После проверки сопротивления проводников, несколько образцов USB-кабелей подключаются к компьютеру и проверяются в работе с нашими изделиями.

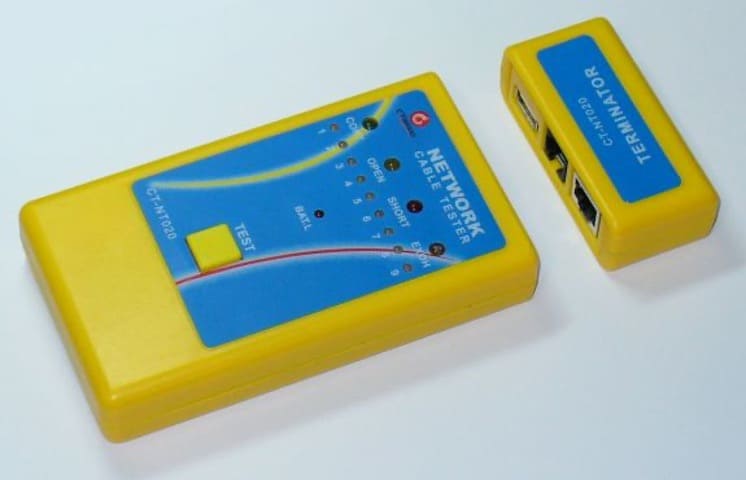

Даже в том случае, когда партия USB-кабелей принята, каждый кабель проходит электрическое тестирование при помощи специализированного кабельного тестера CT-NT020 фирмы CT Brand.

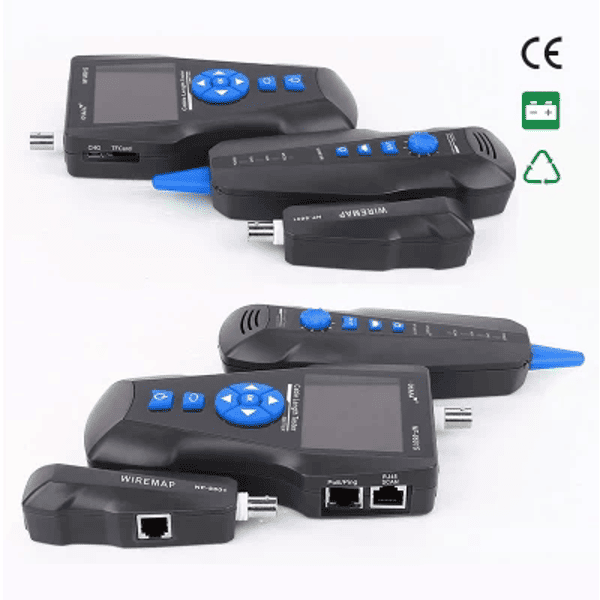

Кроме того, существует целая линейка кабельных тестеров NOYAFA, которые эффективно применяются для сложных и разнообразных задач тестирования (https://gtest.com.ua/izmeritelnye-pribory/iskateli-skrytoi-provodki), например:

Проверяемый кабель включается между тестером и терминатором. При нажатии кнопки «TEST» прибор контролирует целостность всех проводников кабеля, а также проверяет, верно ли они подключены к разъемам.

Рисунок 4 – Прибор для контроля целостности.
Что касается кабелей для подключения к трансиверу интерфейсов RigExpert Standard и RigExpert Plus, то, кроме входного контроля качества проводов и разъемов, каждый такой кабель перед отправкой заказчику проходит автоматизированное тестирование с помощью прибора, который был специально разработан для этих целей. Это позволяет исключить «человеческий фактор», гарантируя исправность кабеля.

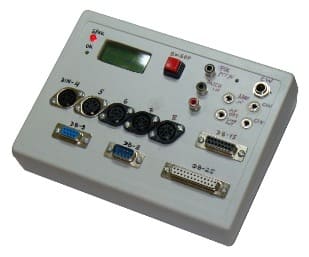

Рисунок 5 – Тестер.
На верхней панели тестера размещены гнезда, в которые включают разъемы проверяемого кабеля (некоторые гнезда подключены через переходники). Кнопкой «ВЫБОР» задают тип кабеля. При подключении исправного кабеля сразу же загорается зеленый индикатор «OK» и раздается звуковой сигнал. В случае неисправности горит светодиод «БРАК» и на встроенном жидкокристаллическом индикаторе указывается причина неисправности. Этот прибор позволяет найти обрывы и замыкания проводников в кабеле, а также ошибки в соединении проводов с контактами разъемов. Неисправные кабели отправляют на доработку.
Тестер построен на основе однокристального микроконтроллера ATMEGA128, каждый из свободных выводов которого подключен к определенному выводу соответствующего гнезда на верхней панели прибора (кроме двух выводов, подключенных к кнопке «ВЫБОР», светодиодам и пьеза излучателю). Программа микроконтроллера просматривает заранее подготовленную таблицу цепей и генерирует импульс напряжения на выходе, соответствующем одному из выводов цепи. Одновременно проверяется наличие этого импульса на всех остальных выводах микроконтроллера, которые в этот момент являются входами. Если результат этот проверки соответствует приведённому в таблице, цепь считается исправной и программа переходит к следующей цепи для заданного кабеля. В противном случае кабель считается неисправным и на дисплей выводится причина ошибки (обрыв, замыкание) и указывается расположение дефекта (например, обрыв вывода 5 разъема DIN-8).
При появлении нового типа проверяемого кабеля в конструкцию прибора (при необходимости) вводятся дополнительные разъемы, а также список цепей этого кабеля добавляется в общую таблицу цепей. Затем модифицированная программа «прошивается» в микроконтроллер.
