Новый 8 ГГц осциллограф доступен к заказам

Описание

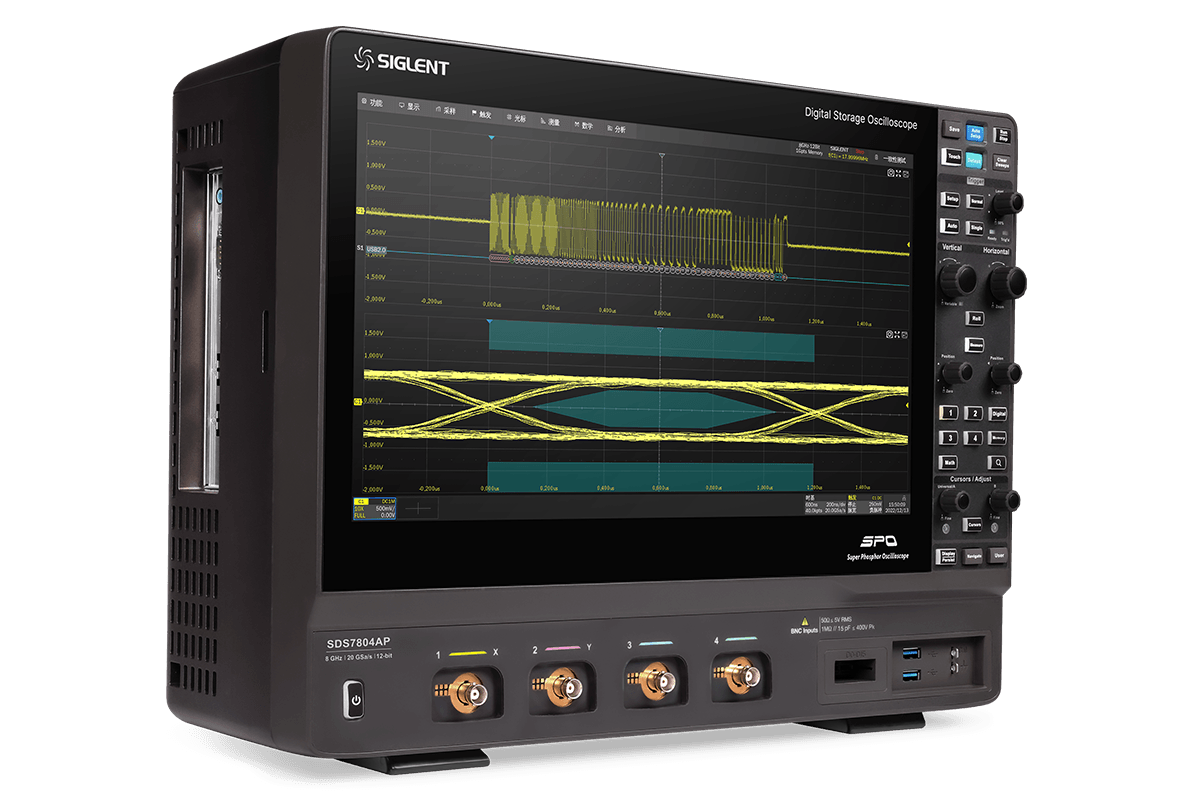

Цифровые запоминающие осциллографы серии SDS7000A компании SIGLENT доступны в полосах пропускания 8 ГГц, 6 ГГц, 4 ГГц и 3 ГГц, оснащены 12-битными АЦП с частотой дискретизации до 20 Гвыб/с, максимальной длиной записи 2 Гвыб/канал и отображают до 4 аналоговых каналов + 16 цифровых каналов для высокопроизводительного анализа смешанных сигналов.

Серия SDS7000A использует технологию SPO компании Siglent с максимальной скоростью захвата сигнала до 1 000 000 осциллограмм/с, функцией отображения 256 уровней интенсивности и режимом отображения цветовой температуры. Кроме того, в осциллографе реализована инновационная цифровая система запуска с высокой чувствительностью и низким джиттером. Система запуска поддерживает несколько мощных режимов, включая запуск по последовательной шине. Такие инструменты, как запись истории осциллограмм, функции поиска и навигации, сканирование сигналов, тестирование по маске, построение диаграммы Боде, анализ мощности, анализ глазковой диаграммы/джиттера, анализ спектра в реальном времени (RTSA), анализ SigVSA и тест на соответствие, позволяют захватывать, сохранять и анализировать расширенные записи осциллограмм. SDS7000A также располагает впечатляющим набором измерительных и математических функций, возможностью использования генератора сигналов произвольной формы частотой 50 МГц и функцией последовательного декодирования.

Большой 15,6-дюймовый HD-дисплей с емкостным сенсорным экраном поддерживает многоточечные жесты, а удобный пользовательский интерфейс значительно повышает эффективность работы. Кроме того, поддерживается управление мышью и удаленное веб-управление по локальной сети.

Ключевые характеристики

• 4 аналоговых канала, полоса пропускания до 8 ГГц с частотой дискретизации до 20 Гвыб/с

• 12-битный АЦП

• Низкий фоновый шум: 300 мкВ ср. кв. при полосе пропускания 8 ГГц, 220 мкВ ср. кв. при полосе пропускания 4 ГГц

• Технология SPO

• Интеллектуальный запуск: по фронту, по наклону, по импульсу, по окну, по ранту, по интервалу, по выпадению, по шаблону, по квалифицированному сигналу, по N-му фронту, по установке/удержанию, по задержке и по видео (поддерживается HDTV). Зональный триггер упрощает расширенный запуск

• Запуск и декодер последовательной шины, поддерживает протоколы I2C, SPI, UART, CAN, LIN, CAN FD, CAN XL, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429 и USB 2.0

• Режим сегментированного сбора данных (Sequence), разделяющий максимальную длину записи на несколько сегментов (до 124 000) в соответствии с условиями запуска, заданными пользователем, с очень малым временем простоя между сегментами для захвата соответствующего события

• Функция записи истории сигнала (History), максимальная длина записанного сигнала составляет 124 000 кадров

• Автоматические измерения более чем 50 параметров, поддержка статистики с гистограммой, треком, трендом, измерением стробирования и измерениями по математическим, историческим и временным кривым

• 4 математические кривые (32 Мтч БПФ, фильтр, сложение, вычитание, умножение, Деление, интегрирование, дифференцирование, квадратный корень и т. д.), поддерживает редактор формул

• Широкий спектр функций анализа данных, таких как поиск, навигация, сканирование сигнала, цифровой вольтметр, счётчик, гистограмма формы сигнала, диаграмма Боде, анализ мощности, анализ глазковой диаграммы/джитера и тест на соответствие

• Режим анализатора спектра (только модели A)

• Высокоскоростное аппаратное усреднение, высокое разрешение; Высокоскоростная аппаратная функция тестирования по маске с инструментом Mask Editor для создания пользовательских масок

• 16 цифровых каналов

• Встроенный генератор сигналов 50 МГц

• Большой 15,6-дюймовый HD TFT-LCD-дисплей с разрешением 1920 x 1080; ёмкостный сенсорный экран с поддержкой мультитач-жестов.

• Интерфейсы: 4 порта USB Host 3.1 Gen 1, 2 порта USB 3.0 Host, порт USB 2.0 Device, 2 порта LAN 1000M, DVI-D, DP 1.2, HDMI 1.4, аудио, внешний вход Triger, выход Aux (Pass/Fail, Trigger Out), вход 10 МГц, выход 10 МГц

• Встроенный веб-сервер поддерживает удалённое управление через порт LAN через веб-браузер. Поддерживает команды дистанционного управления SCPI. Поддерживает внешнюю мышь и клавиатуру.
