Новий 8 ГГц осцилограф доступний до замовлень

Опис

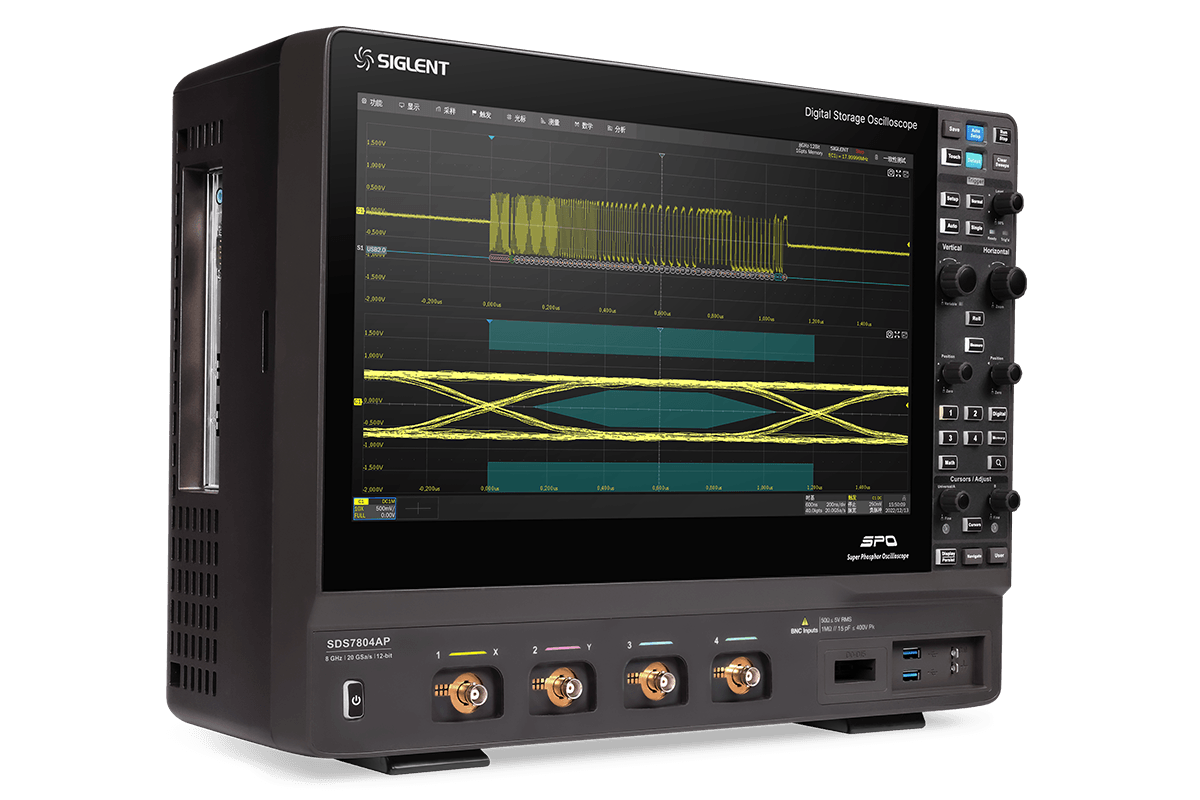

Цифрові запам'ятовуючі осцилографи серії SDS7000A компанії SIGLENT доступні в смугах пропускання 8 ГГц, 6 ГГц, 4 ГГц і 3 ГГц, оснащені 12-бітними АЦП з частотою дискретизації до 20 Гвиб/с, максимальною довжиною запису 2 Гвиб/канал + каналів для високопродуктивного аналізу змішаних сигналів

Серія SDS7000A використовує технологію SPO компанії Siglent із максимальною швидкістю захоплення сигналу до 1 000 000 осцилограм/с, функцією відображення 256 рівнів інтенсивності та режимом відображення колірної температури. Крім того, в осцилографі реалізована інноваційна цифрова система запуску з високою чутливістю та низьким джиттером. Система запуску підтримує кілька потужних режимів, включаючи запуск послідовною шиною. Такі інструменти, як запис історії осцилограм, функції пошуку та навігації, сканування сигналів, тестування по масці, побудова діаграми Боде, аналіз потужності, аналіз глазкової діаграми/джиттера, аналіз спектра в реальному часі (RTSA), аналіз SigVSA та тест на відповідність, дозволяють захоплювати, зберігати та аналізувати розширені. SDS7000A також має вражаючий набор вимірювальних і математичних функцій, можливість використання генератора сигналів довільної форми частотою 50 МГц і функцією послідовного декодування.

A великий 15,6-дюймовий HD-дисплей з ємнісним сенсорним екраном підтримує багатоточкові жести, а зручний інтерфейс користувача значно підвищує ефективність роботи. Крім того, підтримується керування мишею та віддалене веб-керування по локальній мережі.

Ключові характеристики

• 4 аналогові канали, смуга пропускання до 8 ГГц із частотою дискретизації до 20 Гвиб/с

• 12-бітовий АЦП

• Низький фоновий шум: 300 мкВ порівн. кв. при смузі пропускання 8 ГГц, 220 мкВ порівн. кв. при смузі пропускання 4 ГГц

• Технологія SPO

• Інтелектуальний запуск: по фронту, по нахилу, по імпульсу, по вікну, по ранту, по інтервалу, по випаданню, за шаблоном, за кваліфікованим сигналом, по N-му фронту, по установці/утриманні, по затримці та відео (підтримується HDTV). Зональний тригер спрощує розширений запуск

• Запуск та декодер послідовної шини, підтримує протоколи I2C, SPI, UART, CAN, LIN, CAN FD, CAN XL, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429 та USB 2.0

• Режим сегментованого збору даних (Sequence), що розділяє максимальну довжину запису на кілька сегментів (до 124 000) відповідно до умов запуску, заданих користувачем, з дуже малим часом простою між сегментами для захоплення відповідної події

• Функція запису історії сигналу (History), максимальна довжина записаного сигналу становить 124 000 кадрів

• Автоматичні вимірювання більш ніж 50 параметрів, підтримка статистики з гістограмою, треком, трендом, вимірюванням стробування та вимірюваннями з математичних, історичних та тимчасових кривих

• 4 математичні криві (32 Мтч БПФ, фільтр, додавання, віднімання, множення, Поділ, інтегрування, диференціювання, квадратний корінь тощо), підтримує редактор формул

• Широкий спектр функцій аналізу даних, таких як пошук, навігація, сканування сигналу, цифровий вольтметр, лічильник, гістограма форми сигналу, діаграма Боде, аналіз потужності, аналіз глазкової діаграми/джитера та тест на відповідність

• Режим спектрального аналізатора (тільки моделі A)

• Високошвидкісне апаратне усереднення, висока роздільна здатність; Високошвидкісна апаратна функція тестування по масці з інструментом Mask Editor для створення масок користувача

• 16 цифрових каналів

• Вбудований генератор сигналів 50 МГц

• Великий 15,6-дюймовий HD TFT-LCD-дисплей з роздільною здатністю 1920 x 1080; ємнісний сенсорний екран із підтримкою мультитач-жестів.

• Інтерфейси: 4 порти USB Host 3.1 Gen 1, 2 порти USB 3.0 Host, порт USB 2.0 Device, 2 порти LAN 1000M, DVI-D, DP 1.2, HDMI 1.4, аудіо, зовнішній вхід Triger, вихід Aux (Pass/Fail, Trig ger

• Вбудований веб-сервер підтримує віддалене керування через LAN через веб-браузер. Підтримує команди дистанційного керування SCPI. Підтримує зовнішню мишу та клавіатуру.
