Тестеры сетевых кабелей являются важными инструментами для инженеров или техников, чтобы гарантировать подключение и надежность проводных сетей Ethernet. В этом подробном руководстве мы рассмотрим, как работают тестеры сетевых кабелей. Мы также обсудим, как обнаруживать, локализовать и устранять распространенные неисправности и проблемы, а также разницу между тестерами сетевых кабелей и тестерами сетей Ethernet .

Содержание:

• Что такое тестер сетевого кабеля?

• Какие существуют типы тестирования сетевых кабелей?

• Обнаружение и локализация неисправностей с помощью тестера сетевого кабеля

• Разница между тестером сетевого кабеля и тестером сети Ethernet

• Заключение

Что такое тестер сетевого кабеля?

Тестер сетевого кабеля — это специализированный инструмент, на который полагаются сетевые специалисты для оценки функциональности и целостности сетевых кабелей. Его основная цель — проверка физических соединений и проводки в сетевой инфраструктуре, обеспечение правильной установки для оптимальной передачи данных. Важно знать основные различия между типами тестеров кабеля и доступными технологиями, а также то, какой из них подходит для ваших требований. (Обратите внимание, что в этой статье основное внимание уделяется тестированию медных кабелей с витой парой; тестирование оптоволокна — это другая тема.)

Три типа тестирования сетевых кабелей – валидация, квалификация, сертификация

Проверка – Базовое тестирование кабеля

Проверка или верификация кабеля является наиболее важной формой тестирования кабеля, в которой проверяется соединение отдельных проводов. Простейшая форма тестера в этой категории может полагаться на наличие удаленного терминатора на дальнем конце; электрический импульс посылается по проводу для выявления распространенных проблем, таких как разрывы (или «разрывы»), короткие замыкания (неправильная разводка, когда один проводник контактирует с другим) и неправильная непрерывность (иногда называемая «схемой разводки»). Схема разводки гарантирует, что каждый проводник правильно подключен к правильным контактам в вилках или гнездах.

Более сложные тестеры используют технологию, называемую Time Domain Reflectometry (TDR), где электрический импульс вводится в кабель, который открыт или не имеет концевой нагрузки на дальнем конце. Измеряя и интерпретируя электрические отражения, возвращающиеся в тестер (и синхронизацию сигнала), он способен определять различные неисправности и расстояние до них, а также общую длину кабеля. (Для точных измерений длины и расстояния до неисправности пользователю необходимо ввести тип тестируемого кабеля. «Скорость» кабеля, называемая его номинальной скоростью распространения (NVP), должна учитываться для точных измерений длины и расстояния.)

Квалификация – Какую пропускную способность будет поддерживать кабельная система?

Проверка подключения и правильной проводки имеет важное значение, но знаете ли вы, достаточно ли качественны ваши кабели для обеспечения требуемой пропускной способности? С ненасытным ростом требований к пропускной способности, увеличением скоростей точек доступа Wi-Fi (с многогигабитными транзитными соединениями 2,5/5 Гбит/с) и модернизацией инфраструктуры от 1 Гбит/с до 10 Гбит/с сетевые специалисты должны быть уверены, что их сеть будет передавать эти данные без ошибок на максимально возможной скорости. Простои или периодические потери и ошибки просто невозможны.

«Квалифицировать» кабельную установку — значит оценить ее способность передавать данные на определенной скорости или частоте без ошибок. Наиболее надежная и значимая методология тестирования — это генерация и измерение передачи кадров Ethernet с линейной скоростью «точка-точка» по вашей сетевой кабельной инфраструктуре, квалифицируя ее способность поддерживать 100M/1G/2.5G/5G/10G на медных соединениях. Для этого обычно используются два тестера, по одному на каждом конце тестируемой сети. Предварительно настроенная скорость сетевого трафика генерируется как в восходящем, так и в нисходящем направлении одновременно, измеряясь на каждом конце. (Эти типы тестеров обычно также включают в себя основные функции проверки кабеля.)

Проведение такого типа теста в течение длительного времени (до 24 часов) служит своего рода «тестом на выдержку» для выявления наличия периодических проблем и помех, которые могут повредить сетевой трафик.

Другой тип тестера квалификации кабеля — это тот, который использует параметрические измерения электрического сигнала (такие измерения, как вносимые или обратные потери, перекрестные помехи на ближнем и дальнем конце и т. д.) и сравнивает эти результаты со спецификациями конкретного стандарта кабельных систем, например TIA-568-C.2 или ISO/IEC 11801. Например, если результаты теста соответствуют параметрам требований стандарта для кабелей категории 6A, можно сделать вывод, что кабель будет поддерживать скорость 10 Гбит/с.

Но будьте осторожны! То, что кабель не соответствует требованиям стандарта, не означает, что кабельная система не может поддерживать передачу пакетов на скорости без ошибок. Многие владельцы сетей потратили тысячи на перемонтаж кабельных соединений, которые не соответствовали стандарту, но которые все еще могли передавать несколько гигабит сетевого трафика. Фактически, в зависимости от качества установки и других параметров (например, длины <100 метров), даже кабели категории 3 могут поддерживать 1 Гбит/с или выше! Квалификация вашей кабельной системы путем передачи реальных пакетов может избавить вас от дорогостоящих ненужных обновлений.

Сертификация — соответствует ли кабель требованиям определенного стандарта?

Единственный способ убедиться, что кабельная установка соответствует отраслевому стандарту, — использовать тестер, способный проводить сертификацию, сравнивая результаты измерений с требованиями, установленными Ассоциацией телекоммуникационной промышленности (TIA) или Международной организацией по стандартизации (ISO). Результаты испытаний покажут либо «пройдено», либо «не пройдено» в соответствии с требованиями применяемого стандарта. В этой методологии не используются кадры данных; конкретные электрические сигналы и параметрические измерения сравниваются со спецификациями стандарта. Типичные тестеры сертификации кабелей могут быть очень дорогими, одноцелевыми инструментами, что делает их непомерно дорогими для многих установщиков и конечных пользователей.

Как использовать тестер сетевого кабеля

Технические специалисты подключают тестер к концу тестируемого кабеля (и при необходимости подключают его на дальнем конце). Затем тестер посылает сигналы по кабелю и анализирует полученные ответы. Этот процесс помогает выявить распространенные проблемы, такие как разрывы (разрывы) в кабеле, непреднамеренные соединения (короткие замыкания), неправильная проводка и проблемы, связанные с длиной кабеля и качеством сигнала.

Точно определяя эти неисправности, тестеры сетевых кабелей позволяют техническим специалистам определить точный источник проблемы. Эта информация бесценна для эффективного устранения неполадок и позволяет техническим специалистам принимать соответствующие меры для оперативного решения проблем.

Используя тестер сетевого кабеля для проверки установки или добавлений, перемещений и изменений, технические специалисты могут гарантировать общую производительность и надежность сетевых кабелей. Правильно установленные и протестированные кабели минимизируют риск проблем с сетевым подключением, ошибок передачи данных и простоев. Это приводит к повышению эффективности сети, сокращению времени устранения неполадок и повышению производительности.

Характеристики тестеров сетевых кабелей

Тестеры сетевых кабелей предлагают ряд функций, расширяющих их функциональность:

• Тестирование подключения: Тестеры сетевых кабелей предназначены для проверки подключения кабелей. Они могут проверить, доступно ли правильное подключение от одного конца кабеля до другого. Некоторые продвинутые модели могут даже измерять длину кабеля, определять обрывы цепи, короткие замыкания или обратные соединения.

• Локализация кабеля: базовые тестеры кабеля обычно также включают возможность подачи аналогового или цифрового «тона» на провод, который может быть обнаружен и усилен на слух приемником, называемым зондом (или «тональным зондом»). Это используется для обнаружения кабельных трасс и идентификации отдельных кабелей внутри пучков в лотках или стойках оборудования.

• Измерение мощности питания через Ethernet (PoE): существует два уровня проверки PoE. Недорогие тестеры способны сообщать о наличии и напряжении PoE, подаваемом PSE (оборудованием для подачи питания), но только более сложные тестеры способны проводить нагрузочное тестирование, то есть измерять фактическую мощность (в ваттах), которую PSE фактически поставляет. Это единственный способ гарантировать, что PD (питаемое устройство) будет иметь достаточно мощности для успешной работы, и что бюджет PoE коммутатора не будет исчерпан.

• Тестирование сетевых соединений: Некоторые тестеры кабелей также обладают способностью обнаруживать импульсы соединения Ethernet и, в некоторых случаях, фактически подключаться к сети. Различие между ОБНАРУЖЕНИЕМ соединения и скоростью, с которой тестер может фактически подключаться к сети, очень важно (см. «Тестер сетей Ethernet» ниже.)

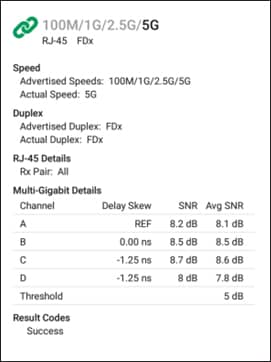

• Анализ силы сигнала: Тестеры с обнаружением соединения также могут поставляться с функциями, которые позволяют им анализировать силу сигнала на сетевом кабеле. В некоторых случаях это отчет о силе импульсного сигнала соединения; это может включать отношение сигнал/шум (SNR) и перекос задержки между парами, важные измерения для многогигабитных соединений (2,5 и 5 Гбит/с.)

Скорость соединения и сигнализация

Обнаружение и локализация неисправностей с помощью тестера сетевого кабеля

Тестеры сетевых кабелей способны обнаруживать различные неисправности и проблемы, которые могут повлиять на производительность сети. К распространенным ошибкам относятся разрывы, короткие замыкания, неправильная проводка и неправильная длина кабеля. Используя тестер сетевых кабелей, эти неисправности можно локализовать, что позволяет техникам быстро и эффективно реагировать.

Используя функции тестера, такие как картирование проводов, измерение длины и анализ качества сигнала, сетевые специалисты могут определить точное местоположение и характер неисправности. Это облегчает целенаправленное устранение неполадок и минимизирует время простоя.

Разница между тестером сетевого кабеля и тестером сети Ethernet

    Тестер сетевого кабеля предназначен для диагностики потенциальных проблем на физическом уровне. Он определяет широкий спектр неисправностей проводки, таких как короткие замыкания, обрывы проводов, перекрещенные пары и перевернутые пары в кабелях Ethernet. Дополнительные функции расширенных моделей могут включать возможность измерения длины кабеля и отслеживания расстояния до неисправностей.

    В то время как тестер сетевого кабеля проверяет физическую целостность подключений кабеля Ethernet, которые играют решающую роль в надежности сети, тестер сети Ethernet фокусируется на обеспечении эксплуатационной производительности и диагностике проблем сети более высокого уровня.

    Фактическое тестирование соединения — это работа тестера сети Ethernet — более сложного инструмента, предназначенного для тестирования и оценки производительности и функциональности сетей на основе Ethernet. Он измеряет передачу данных, проверяет частоту ошибок и оценивает работу коммутаторов, маршрутизаторов и других неотъемлемых компонентов в инфраструктуре сети, включая ключевые службы, такие как DHCP и DNS. Это также может включать тестирование сетевого кабеля, но не всегда включено.

    Хотя некоторые тестеры кабелей могут включать возможность обнаружения импульса соединения Ethernet, то есть определения того, подключен ли кабель к активному порту, имейте в виду, что «обнаружение» соединения — это не то же самое, что активное подключение к сети. Это просто «декодирование» и сообщение о типе импульса соединения, который он видит на проводе. Даже некоторые тестеры сетей могут заявлять «способность к 10 Гбит/с», когда на самом деле они не могут активно подключаться на этой скорости — простое обнаружение того, что партнер по соединению способен подключаться на этой скорости, не то же самое, что проверка этой возможности. Только фактическое подключение и связь на необходимой скорости гарантируют, что определенное сетевое соединение работает в максимально возможной конфигурации.

Действуя как полнофункциональный сетевой клиент, тестеры сетей также проверяют доступность и работу ключевых сетевых служб, таких как DHCP и DNS, гарантируя, что другие подключенные клиенты могут получить действительный IP-адрес и разрешить сетевые адреса (URL).

    Для обеспечения полной связи на более высоких уровнях сетевой тестер может также иметь возможность отправлять команды ping на другие устройства в локальной сети или на удаленных объектах и/или проводить тестирование связи TCP/IP, чтобы гарантировать успешную работу определенных приложений и портов в сетевой инфраструктуре.

Дополнительные функции более сложных сетевых тестеров могут включать захват пакетов, обнаружение сети, анализ пути, тестирование производительности, удаленное управление и многое другое.

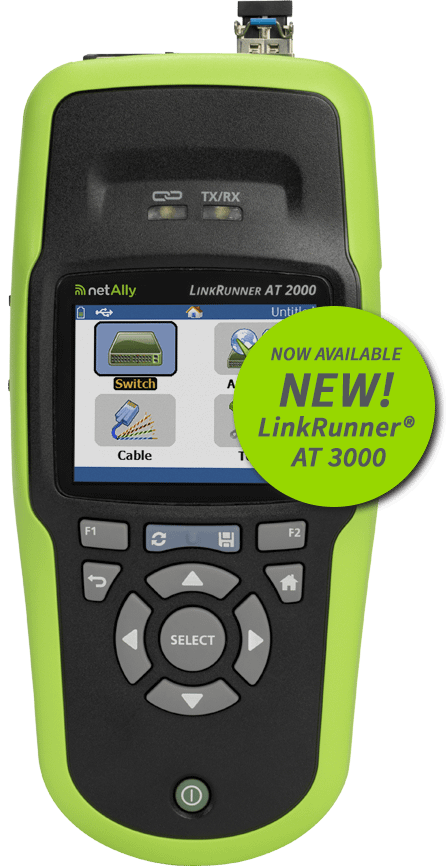

LinkRunner AT от NetAlly: передовое решение для тестирования сетей Ethernet

NetAlly LinkRunner AT — это портативный тестер сети Ethernet, включающий тестирование кабеля, специально разработанный для ускорения и повышения эффективности процессов тестирования. Устройство оснащено расширенными функциями, такими как активное тестирование сетевых соединений на скорости 1 Гбит/с, определение партнера по соединению (порта коммутатора) и подтверждение доступности внутренних сетевых серверов и/или внешних интернет-сайтов, а также проверка ключевых сервисов (DHCP, DNS), возможности которых выходят далеко за рамки базовых тестеров кабеля, проверяя функциональность и подключение более широкой сети Ethernet.

LinkRunner AT выделяется своим удобным интерфейсом и способностью быстро обнаруживать и устранять неполадки в сети. Он предоставляет подробные отчеты, что позволяет улучшить документирование. Результаты тестов можно автоматически загружать на платформу отчетов и анализа Link-Live для улучшения сотрудничества между сетевыми инженерами и техниками, что обеспечивает большую прозрачность работы, контроль над проектами и управление парком оборудования.

Заключение

    Тестеры сетевых кабелей являются основными инструментами для поддержания связности проводных сетей. Как специализированные устройства для оценки качества и целостности соединений в сетевой инфраструктуре, они играют ключевую роль в обеспечении последовательной и эффективной передачи данных.

    Эти тестеры исследуют детали каждого сетевого кабеля, проверяя наличие ошибок, которые могут повлиять на производительность сети, таких как: открытые соединения, короткие замыкания, неправильная проводка и даже проблемы, связанные с длиной и качеством передачи сигнала. Изолируя эти физические проблемы, тестеры сетевых кабелей не только помогают быстро и точно обнаруживать неисправности, но и обеспечивают более эффективное решение проблем физического уровня.

    Незаменимость этих инструментов обусловлена их способностью точно отображать источник неисправности, что способствует целенаправленному устранению неполадок и минимизирует время простоя сети. Современные тестеры сетевых кабелей выделяются улучшенными функциями, такими как картирование проводов, более глубокое тестирование подключений и анализ уровня сигнала, предоставляя техническим специалистам детальное представление о состоянии сетевого кабеля. Однако они не являются единственным фактором для здоровой сети.

    В то время как тестеры сетевых кабелей имеют решающее значение для проверки физической надежности сетевых кабелей, всесторонний обзор, предоставляемый тестерами сетей Ethernet, такими как LinkRunner AT от NetAlly , дополняет их функциональность. LinkRunner AT предлагает как необходимое тестирование кабелей, так и углубленную диагностику сети, выходящую за рамки базовых физических соединений, предоставляя более полную картину общего состояния сети и ее связности. Это приводит к улучшенному управлению сетью, а также повышению производительности и надёжности.
