Какими приборами уловить эти самые обратные потери

Магазин Gtest(R) предлагает широкую номенклатуру кабельных тестеров по ссылке в самом конце настоящего Раздела, а также рекомендуемые приборы для тестирования кабельных и сетевых инфраструктур. Также рекомендуются статьи для последующего самообразования

Процедура тестирования OTDR и кабельным тестером обратных потерь оптического волокна

Для тестирования обратных потерь с помощью рефлектометра или кабельного тестера с функцией рефлектометра необходимо использовать стартовый и хвостовой шнуры, которые позволяют измерить коэффициент отражения первого и последнего разъема, чтобы их можно было включить в общее измерение обратных потерь. Длины пускового волокна и хвостового шнура также необходимо исключить из измерений путем компенсации. Рефлектометры, такие как OptiFiber™ Pro, легко настроить: достаточно выбрать тип волокна и пределы тестирования, а затем установить компенсацию запуска.

При использовании рефлектометра тестирование выполняется в двух направлениях, поскольку отражательная способность конкретных разъемов и соединений зависит от направления тестирования. Даже если два соединенных волокна относятся к одному и тому же типу, волокна могут иметь небольшие различия и разные коэффициенты обратного рассеяния, что может привести к отражению большего количества света после соединения, чем до соединения.

Рефлектометр отображает отраженный и обратно рассеянный свет в виде кривой, которая графически отображает характеристики оптоволоконной линии. Опытные пользователи OTDR обычно могут распознавать события отражения для пусковых шнуров, разъемов, механических соединений, сварных соединений, несовпадающих волокон и конца линии связи. Однако не каждый является экспертом по анализу следов. OptiFiber Pro обладает расширенной логикой, которая автоматически интерпретирует трассировку и предоставляет «EventMap» (Карта Событий), которая указывает расположение и отражательную способность разъемов, соединений и аномалий.

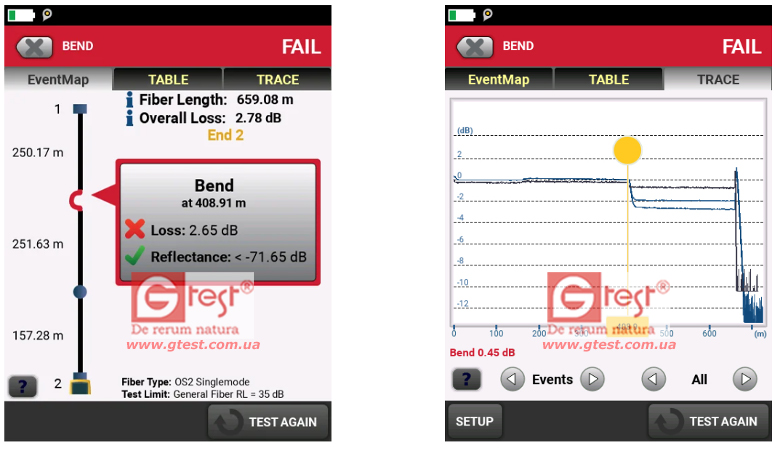

Примеры Событий и Трассировка результатов OTDR на Оптическом Рефлектометре

Возвратные потери в меди

Возвратные потери также являются параметром производительности кабельных систем с медной витой парой. Ключевым отличием является тот факт, что обратные потери в медном проводе меняются в зависимости от частоты сигнала — по сути, это считается измерением шума и, следовательно, хуже на более высоких частотах. Например, максимально допустимые обратные потери для категории 5e, указанной для 100 МГц, составляют около 16 дБ, а для категории 6A, указанной для 500 МГц, — всего 8 дБ. Помните: чем выше число, тем лучше обратные потери. В медных кабелях слишком большие обратные потери могут увеличить перекрестные помехи, исказить сигналы и привести к увеличению частоты битовых ошибок.

Причины обратных потерь в медных кабельных системах

Возвратные потери в медных кабельных линиях вызваны несоответствием импеданса, которое может возникнуть между компонентами, или незначительными изменениями импеданса по длине кабеля. Вот почему производители средств связи стремятся проектировать свои вилки и разъемы с согласованным импедансом, а производители кабелей стремятся измерять и контролировать однородность на протяжении всего производственного процесса. Возвратные потери также могут быть вызваны перекручиванием или повреждением кабелей или неправильным методом подключения, например, дополнительным ненужным раскручиванием пары в точках подключения. Другой потенциальной причиной обратных потерь в медных кабелях является вода в кабеле.

Как проверить обратные потери в медных кабельных системах

Поскольку обратные потери меняются в зависимости от частоты, они тестируются во всем диапазоне частот для данного приложения. Например, в канале категории 5e обратные потери тестируются в диапазоне от 1 до 100 МГц. Для категории 6А испытания проводятся в диапазоне от 1 МГц до 500 МГц. Серия тестеров Fluke Networks DSX CableAnalyzer™ автоматически тестирует каждую пару на каждой частоте в зависимости от тестируемого приложения и отображает результаты по всей частоте, как показано ниже.

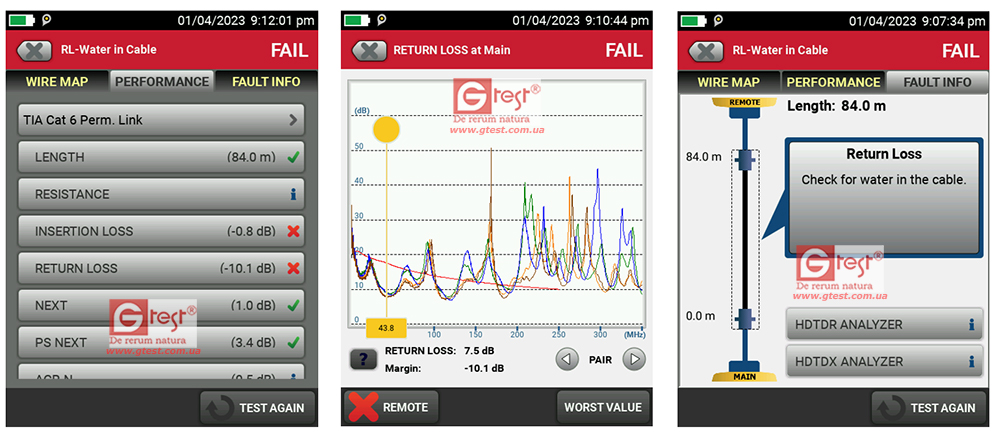

Примеры результатов тестирования медного кабеля, отображаемые на DSX CableAnalyzer, показывающие сбой обратных потерь (слева), частотный график обратных потерь (в центре) и экран «Информация о сбое», на котором диагностируется причина сбоя обратных потерь.

Когда обратные потери происходят в одной частотной точке, а все остальные частоты проходят с запасом, это обычно указывает на проблему с кабелем. Как правило, выход из строя всех четырех пар (особенно на низких частотах) может указывать на некачественный кабель или наличие воды в кабеле. Интерпретация частотных графиков отказов с обратными потерями требует значительных знаний, но эта возможность включена в функцию «Информация о сбое» в DSX CableAnalyzer. (Узнайте больше о том, как измерить и проверить обратные потери в медных системах.)

Какие кабельные тестеры для тестирования возвратных потерь можно считать хорошими?

Независимо от того, тестируете ли вы оптоволокно или медь, ключом к хорошему тестеру обратных потерь является точность.

Для сертификационного тестирования оптоволокна вам понадобится кабельный тестер, поддерживающий тестирование OTDR (например, NF-8601S) с возможностью тестирования многомодовых и одномодовых волоконно-оптических линий на разных длинах волн и в соответствии с отраслевыми стандартами или пользовательскими пределами тестирования. Кроме того, возможность легко настроить тестер и автоматически интерпретировать рефлектограмму с помощью графической карты, показывающей местоположение событий отражения, может иметь большое значение для более эффективного устранения неполадок.

OptiFiber™ Pro входит в семейство модульных продуктов для сертификации кабельных систем Versiv™ и представляет собой высокоточный рефлектометр, обеспечивающий удобство использования без громоздких и сложных функций для инженеров корпоративных сетей и монтажников кабелей как в корпоративных средах, так и в средах OSP.

OptiFiber Pro поддерживает облачное управление результатами LinkWare™ Live, может быть легко обновлено последней версией встроенного ПО для поддержки новых приложений и поддерживается комплексным планом защиты с круглосуточной технической поддержкой.

Для сертификационных испытаний меди важно выбрать тестер, который независимо сертифицирован технически квалифицированной лабораторией на соответствие требованиям точности TIA и IEC для кабелей, которые вы собираетесь тестировать. Например, для тестеров категории 6A TIA/класса EA IEC требуется точность уровня IIIe. Для максимальной гибкости и обеспечения высокой точности измерений выберите тестер с точностью TIA Level 2G или IEC Level VI. Тестер должен иметь возможность сертифицировать работоспособность всех категорий кабелей и текущих приложений. Он должен показывать результаты по всем параметрам по всем четырем парам кабеля, включая обратные потери. (Стоит также помнить, что Alien Crosstalk является частью стандарта, поэтому наличие тестера, который его измеряет, неоценимо в тех редких случаях, когда это требуется.) Наконец, тестер с диагностическими возможностями может сократить время, необходимое для устранения причин неисправности. обратные потери. Серия сертификационных тестеров медных проводов DSX CableAnalyzer отвечает всем этим требованиям и является частью платформы Versiv (как и OptiFiber Pro), поддерживает LinkWare Live, позволяет легко обновлять встроенное ПО и поддерживается комплексной защитой

Выводы

Если ваша команда работает как с оптоволоконными, так и с медными кабелями, ищите тестер, который может выполнять оба типа тестирования через один и тот же пользовательский интерфейс, что может значительно сократить время обучения и вероятность ошибок. Программное обеспечение для составления отчетов и архивирования, которое поддерживает результаты медных и оптоволоконных кабелей, сэкономит еще больше времени — и Versiv также отвечает этим требованиям, предлагая единый пользовательский интерфейс для сертификации медных проводов, а также испытаний OLTS и OTDR (и даже проверки торцевой поверхности). Versiv позволяет указать все четыре типа тестов как часть одного проекта, гарантируя, что тесты не будут пропущены по ошибке. А для составления отчетов LinkWare предоставляет единую платформу для всех этих тестов как в версии для ПК, так и в облачной версии.
