Решение проблем с портами Ethernet при помощи кабельного тестера NF-8601S

Магазин Gtest(R) предлагает широкую номенклатуру кабельных тестеров по ссылке в самом конце настоящего Раздела, а также рекомендуемые приборы для тестирования кабельных и сетевых инфраструктур. Также рекомендуются статьи для последующего самообразования

Как исправить неработающий порт Ethernet на стене

В здравом смысле домашний Ethernet всегда быстрее и стабильнее беспроводной сети Wi-Fi. Вот почему люди до сих пор предпочитают Ethernet с кабелями и портами. Несмотря на производительность Ethernet, некоторые не могут насладиться высокой скоростью и хорошей стабильностью. Это происходит, когда порты Ethernet в стене не работают. Проблемы с портом Ethernet расстраивают, но не бойтесь. Чтобы это исправить, вам не нужны глубокие знания. Это подробное руководство проведет вас через все этапы, как заставить порты Ethernet работать в кратчайшие сроки.

Оглавление:

• Быстрая диагностика: почему порт Ethernet в стене не работает

• Решения: как исправить неработающий порт Ethernet в стене

Почему порт Ethernet в стене не работает

Профессионалы могут определить причину, по которой порт Ethernet не работает. Но это сложно для людей, у которых мало навыков и инструментов.

В целом существует 4 причины, по которым порт Ethernet не работает:

• Разомкнутая цепь: устройство отключено от коммутатора Ethernet или маршрутизатора;

• Пересечение: неправильное подключение настенного порта Ethernet;

• Короткое замыкание: если соответствующий порт коммутатора Ethernet не работает, порт в стене не будет работать;

• Короткое замыкание: кабель соединяет настенный порт Ethernet и коммутатор. А где-то трос порвался или заржавел. Как узнать?

Как определить, является ли какой-либо из этих факторов причиной неисправности порта Ethernet в вашем конкретном случае? Предлагаем изучить определённые диагнозы, которые можно быстро выявить.

Совет: Как работает порт Ethernet на стене?

Позвольте объяснить это тем, кто понятия не имеет, как работает порт Ethernet.

• Все сигналы поступают от работающего Ethernet-коммутатора или маршрутизатора. На устройстве имеется несколько разъемов Ethernet.

• Чтобы кабель Ethernet работал в доме, мы смонтируем дополнительные порты на стенах.

• Затем мы воспользуемся сетевым кабелем для подключения разъема и настенного порта.

• Затем подключите телевизоры или компьютеры к настенным портам.

Как определить причину нерабочего порта Ethernet?

Важно знать настоящую причину неисправности порта Ethernet. В противном случае мы не сможем применить правильный метод, чтобы сделать его функциональным. Ознакомьтесь с приведенными ниже методами и начните диагностику прямо сейчас.

Проверьте соединение кабеля

Проверьте маршрутизатор или коммутатор. Убедитесь, что все кабели правильно вставлены в разъемы.

Проверьте кабельную проводку настенного порта.

Снимите крышку с порта Ethernet в стене и убедитесь в правильности проводки. (Проверьте стандарты T-568B и T-568A для проводки кабеля Ethernet RJ45)

Найдите повреждение на кабеле

Это сложно, поскольку подключенный кабель находится в стене. Вам придется отключить его от коммутатора и настенного порта. Вытащите его из стены и осмотрите на предмет повреждений. Попробуйте другой порт или коммутатор Если это аппаратная ошибка, вы можете определить ее, подключив кабель к другому разъему или переключателю (или маршрутизатору).

Используйте тестер Ethernet и кабеля Давайте проигнорируем все сложные диагнозы, приведенные выше. Как отдельные люди, мы вряд ли сможем определить правильный порт Ethernet среди десятков из них. Не говоря уже о том, что нам нужно проверить исправность проводки и работоспособность выключателя. Но с помощью инструмента для тестирования Ethernet и кабелей можно быстро и легко провести диагностику. Это то, что сетевые инженеры будут использовать для проверки, обслуживания и ремонта Ethernet и кабелей.

Новичкам попробуйте NOYAFA NF-8601S, чтобы избежать сложного процесса выбора. Это удобный и доступный инструмент для тестирования.

Основная информация о Ethernet-тестере NOYAFA NF-8601S

NF-8601S, произведенный ведущим производителем в отрасли - NOYAFA, может помочь решить любые проблемы с сетью дома или в офисе. Просто подключите кабель, и инструмент проведет тестирование и вскоре сообщит вам результат. Это многофункциональный тестер с 8 функциями:

• Перепрошивка портов: найдите порты на маршрутизаторе или коммутаторе. Это помогает выяснить, какому разъему коммутатора соответствует настенный порт Ethernet.

• Сопоставление: проверьте целостность кабеля. Новички могут подключить кабель к NF-8601S для проверки. Нет необходимости выдергивать кабель из стены.

• Сканирование: найдите целевой сетевой кабель в жгутах или в другой комнате. Если порт не подключен к коммутатору Ethernet, эта функция помогает нам найти потерянный кабель.

• Измеритель TDR: измеряет длину кабеля и отображает место обрыва провода. При поломке кабеля мы можем узнать его параметры и купить новый подходящий кабель на замену.

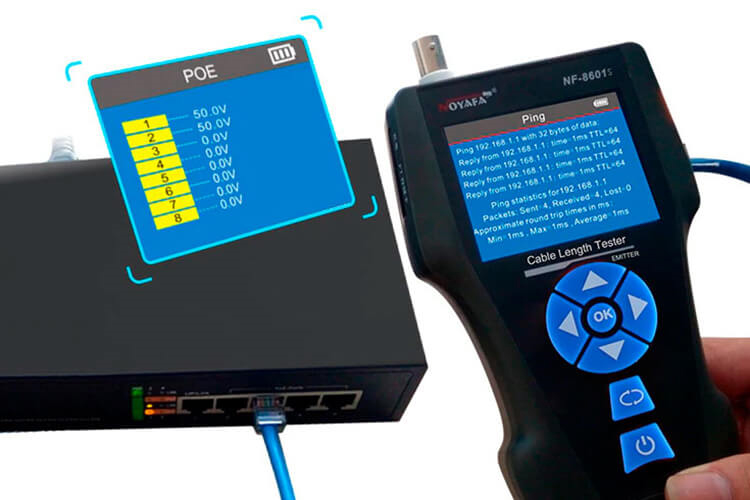

• Тест PoE и Ping: определение информации и состояния разъема Ethernet. Это та самая функция, которая помогает определить неисправный порт или коммутатор Ethernet.

Теперь позвольте показать вам, как быстро и легко можно диагностировать неработающий настенный Ethernet-порт с помощью NF-8601S.

Проверьте порт Ethernet на стене с помощью NF-8601S.

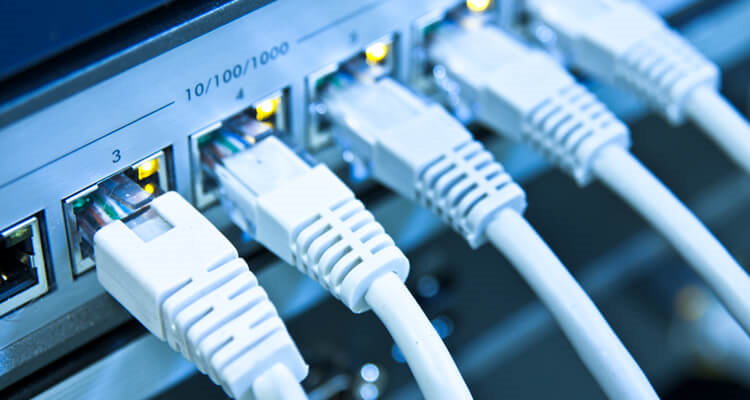

Шаг 1. Проверьте коммутатор Ethernet Для начала давайте убедимся, что коммутатор Ethernet работает нормально. Запустите NF-8601S. Подключите сетевой кабель RJ45 (он находится в упаковке) к разъему PoE/Ping устройства-эмиттера NF-8601S. Подключите другой конец кабеля к произвольному разъему переключателя. Запустите тест Ping. NF-8601S скоро сообщит вам IP-адрес, скорость и другую информацию об этом разъеме Ethernet.

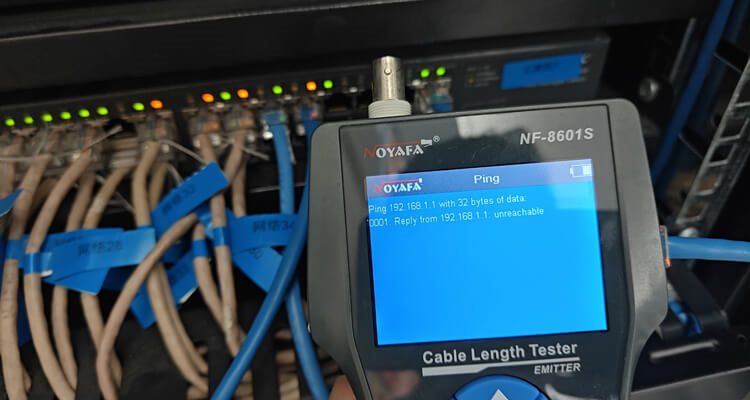

Если вы видите на экране знак ошибки, это гнездо прослушивается. Повторите эту процедуру для всех разъемов переключателя. Убедитесь, что все разъемы Ethernet работают.

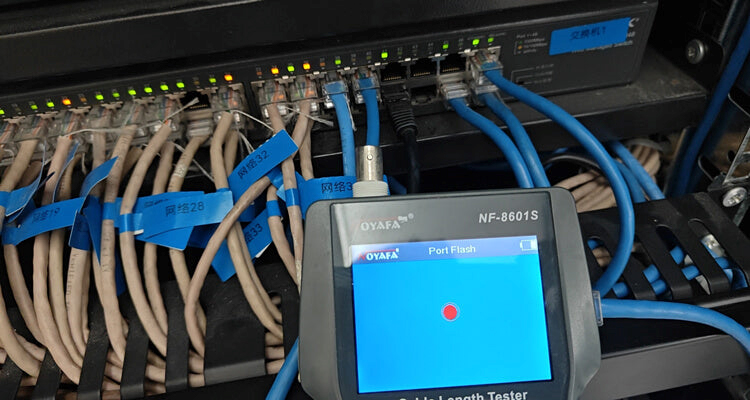

Шаг 2. Проверьте соединение Давайте посмотрим, подключен ли настенный порт к коммутатору Ethernet. Подключите кабель RJ45 к настенному порту и разъему PoE/Ping на NF-8601S. Запустите режим Port Flash. NF-8601S будет отображать мигающий свет на своем экране. Подойдите к коммутатору и найдите порт, излучающий такой же свет. Это можно определить по цвету и частоте светового излучения.

Если там нет мигающего света, то тут две ситуации: Кабель не подключен; Что-то не так с кабелем, сломана или неправильная проводка.

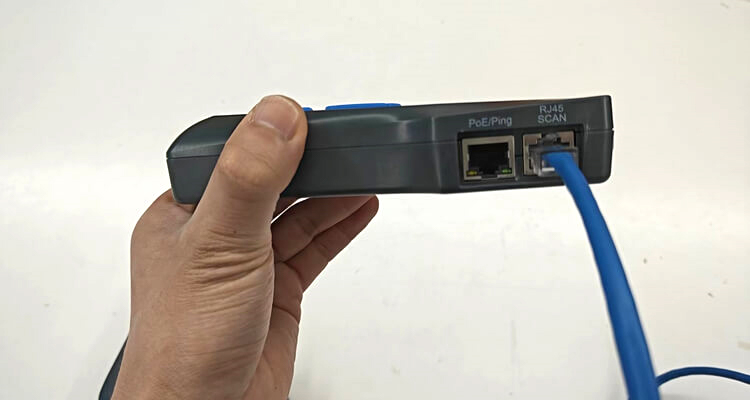

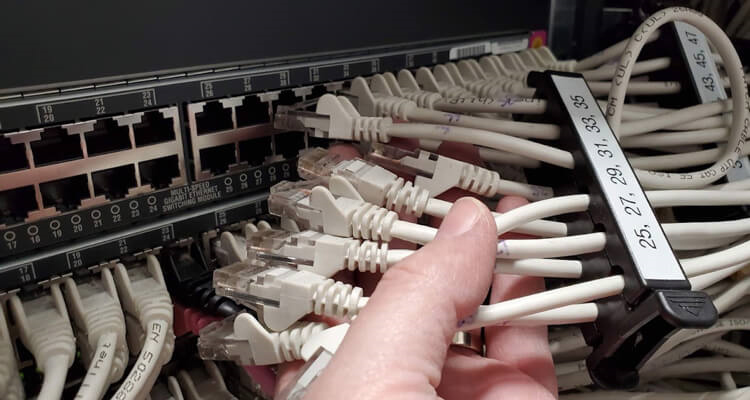

Шаг 3. Найдите целевой кабель Найдите все отключенные сетевые кабели вокруг коммутатора. Если он есть, вставьте его в разъем. Если сетевых кабелей несколько, попробуйте следующее: Оставьте кабель RJ45 подключенным к настенному порту. Отсоедините другой конец разъема PoE/Ping к разъему сканирования RJ45 на NF-8601S.

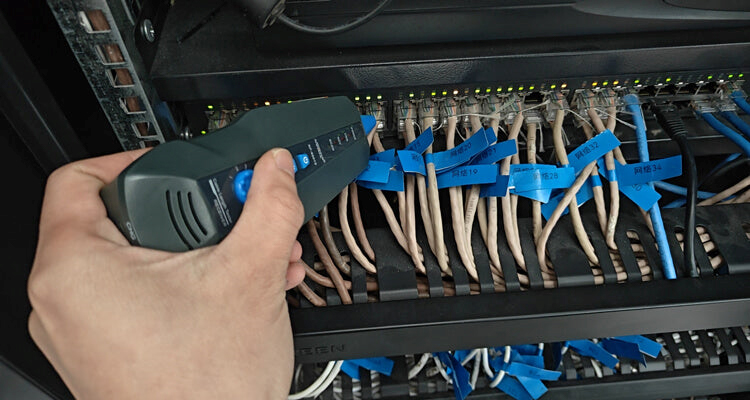

Выньте устройство-приемник и включите его. Прикоснитесь щупом к отсоединенным кабелям вокруг переключателя. Если слышен звуковой сигнал, это целевой кабель. Подключите его к коммутатору Ethernet.

Если ни один из кабелей не издает звуковой сигнал, то тут пртсутствуют две возможности:

• Кабель не работает;

• Настенный порт подключен неправильно.

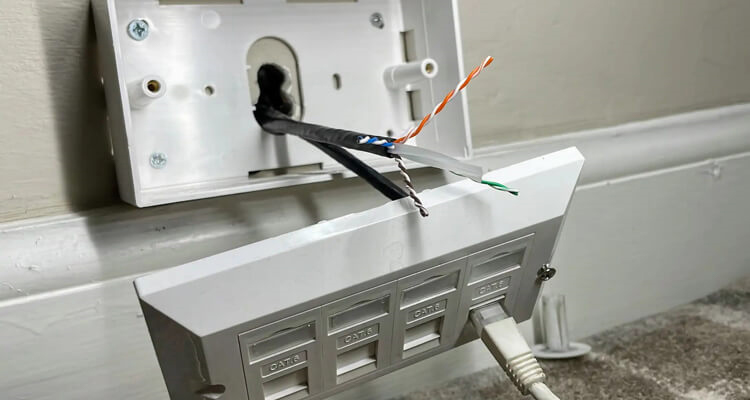

Шаг 4. Проверьте проводку настенного порта. Снимите крышку и отвинтите настенный порт Ethernet, чтобы открыть внутреннюю часть. Здесь вы столкнётес с двумя случаями:

• Нет провода.

• Неправильное подключение. При прокладке сетей инженеры могут забыть подключить провода к порту. Или они могли подключить кабели в рабочем порядке, что привело к неработоспособному порту.

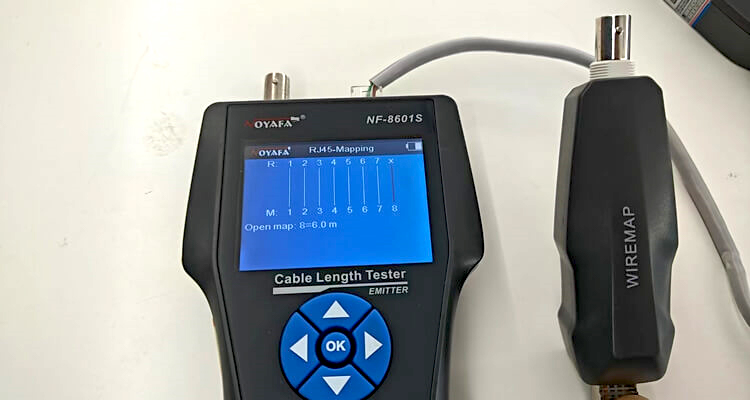

Шаг 5. Проверьте и измерьте кабель Если есть провода, вытащите провод и подключите другой конец к пульту NF-8601S. И используйте кабель RJ45 для подключения устройства Emitter к порту. Запустите схему проводки и посмотрите, есть ли какие-либо проблемы с проводкой. Затем NF-8601S сообщит вам, есть ли в этом кабеле какие-либо ошибки короткого замыкания, обрыва, пересечения или разделения.

Затем запустите измерение длины и посмотрите, где находится ошибка. И что еще важно, узнайте длину этого кабеля и купите новый на замену.

Подведение итогов: Судя по описанным выше шагам, это может показаться сложным. Но если вы будете следовать инструкциям, вы сможете определить причину за считанные минуты. И если вам повезет, вы не пройдете все этапы.

Теперь приобретите NF-8601S для быстрой диагностики вашего домашнего порта Ethernet.

Как исправить неработающий порт Ethernet в стене

Самая трудная часть позади. После того, как мы раскроем причину, способы обеспечить работоспособность этого порта Ethernet станут простыми.

Способ 1: применить к другому разъему Ethernet или коммутатору. Если разъем Ethernet на коммутаторе не работает, подключите кабель к другому исправному разъему. Но если все Ethernet-устройство не работает, лучше купить новое.

Способ 2. Подключите кабель. Если кабель не вставлен в коммутатор Ethernet, метод прост. Подключите кабель к любому разъему Ethernet на устройстве.

Ваш настенный порт будет работать.

Способ 3. Замените сломанный сетевой кабель При неправильной проводке или повреждении кабеля замените кабель вместо повторной проводки. Перемонтировать гораздо сложнее, особенно если у вас нулевые знания. Тем не менее, если вы хотите попробовать, попробуйте следующее:

Отсоедините кабель от разъема и порта.

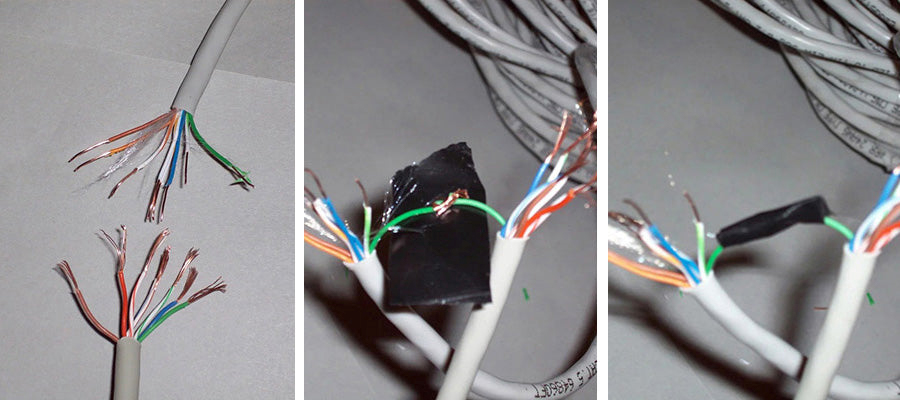

Ситуация 1. Почините сломанный сетевой кабель. Если кабель поврежден, найдите точку разрыва. Разделите трос пополам с места. Затем снимите изоляцию с обоих концов. На каждом конце появляются по 8 более тонких проводов.

Продолжайте снимать изоляцию 16 проводов. Скрутите вместе два провода с покрытием одного цвета. Повторите это 8 раз. Все провода плотно соединены. Обмотайте каждую пару скрученных проводов изолентой. Вставьте кабель обратно.

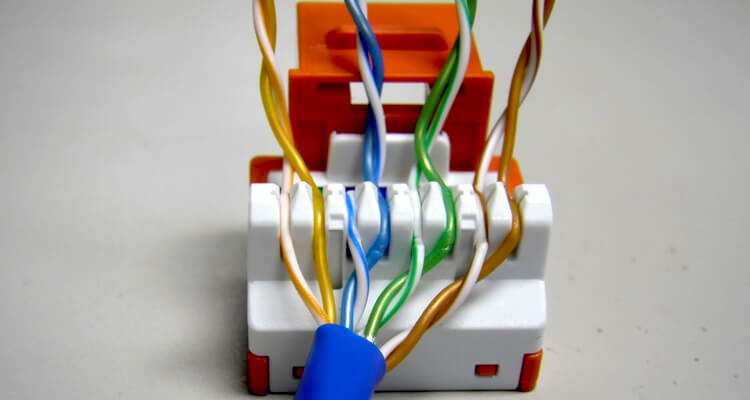

Ситуация 2: Когда кабель пересек провода, снимите крышку с порта Ethernet в стене. Появляются провода. Вам нужно изменить порядок сейчас. Есть два заказа на два стандарта Ethernet: T568A и T868B. Используйте NF-8601S для запуска теста PoE на маршрутизаторе или коммутаторе. Вы узнаете стандарт за одну секунду.

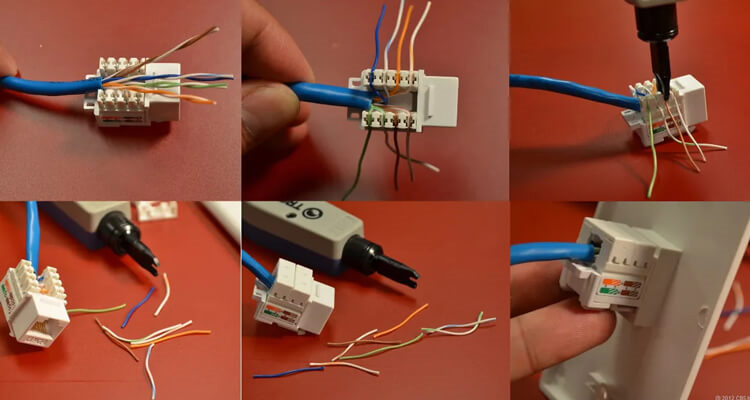

Прочно закрепите провода в штырьках в правильном порядке. Установите крышку обратно.

Главный совет: наймите профессионала

Это дорого, но на 100% эффективно и просто. Даже если вы выясните причину плохого порта Ethernet в стене, найти решение может быть сложно. Особенно, когда вам нужно заменить сетевой кабель или переназначить порт. Хотя после того, как вы запишитесь на прием, техническому специалисту может потребоваться день или два, чтобы приехать к вам для ремонта. Но это экономит много усилий.
