КАТАЛОГ ОБОРУДОВАНИЯ 2008: КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ РЕШЕНИЯ ДЛЯ ВИДЕОПРОИЗВОДСТВА И ТЕЛЕВИДЕНИЯ. ЧАСТЬ 2

Система тестирования MPEG серии MTS400

Возможности и преимущества

Самые быстрые в отрасли функции анализа сокращают время диагностики, ускоряют раз- работку, оценку, внедрение и диагностику систем и услуг Цифрового ТВ и IPTV следующего поколения
Широкий набор интерфейсов и аналитических функций позволяет анализировать проблемы в любой точке сети, будь то линии передачи (уровень РЧ или IP) или обработка контента (уровень транспортного потока)
Встроенные функции перекрестного анализа уровней MPEG/IP и журнал регистрации событий позволяют создать одноприборное решение, сокращающее время диагностики
Функции воспроизведения позволяют создавать воздействующие сигналы с заданными характеристиками и имитировать многосессионные IP соединения для оценки поведения тестируемой сети или устройства
Технология CaptureVu™ захватывает и анализирует системные события в режиме реального времени или отложенного времени, что позволяет решать редко возникающие и сложные проблемы, недоступные традиционным анализаторам
Инновационный интерфейс пользователя помогает решать сложные задачи даже новичку
Широкий и глубокий анализ старых и новых стандартов компрессии, включая MPEG-2, MPEG-4, H.264, VC-1, 3GPP
Функции декодирования миниатюрных изображений H.264, анализа буфера и мультиплексирования образуют наиболее мощный набор средств для создания и анализа транспортных потоков с контентом в формате H.264 ввиду необходимости поддержки перехода от техно- логии MPEG-2 к H.264
Возможность настройки скриптов поддерживает широчайший диапазон действующих и разрабатываемых стандартов DTV
Функции анализа и записи видео по IP и РЧ сигналов с перекрестной, коррелированной по времени сигнализацией и протоколированием ошибок уровней IP, РЧ и ТП

MTS4SA: анализ MPEG на ПК

MTS4SA можно приобрести в комплекте или как отдельное ПО, работающее автономно на компьютере с операционной системой Microsoft Windows. В результате вы можете купить только те инструменты, которые вам действительно нужны. Эти инструменты работают с потоками, сохраненными в виде файлов. Имеется также версия анализатора транспортных потоков (TSCA), работающая в реальном масштабе времени. Она позволяет анализировать потоки, поступающие в компьютер через интерфейс Ethernet (IP).

Применение

Производители оборудования – исследования и разработка

Мультиплексор/ремультиплексор позволяет гибко создавать и изменять тестовые потоки для еще не принятых стандартов передачи. Возможно создание специализированных потоков для автономного тестирования Абонентских ТВ приставок и мультиплексоров
Глубокий анализ выбранных элементов транспортных потоков для подтверждения функциональности и соответствия стандартам
Тестирование и проверка буферов Абонентских ТВ приставок
Разработка и оптимизация кодеков

Вещательные компании и сетевые операторы

Диагностика ошибок кодеров и другого оборудования
Анализ транспортных потоков для подтверждения правильности работы системы и выявления ошибок на этапах установки и сдачи в эксплуатацию

Краткий обзор опций для MTS4SA

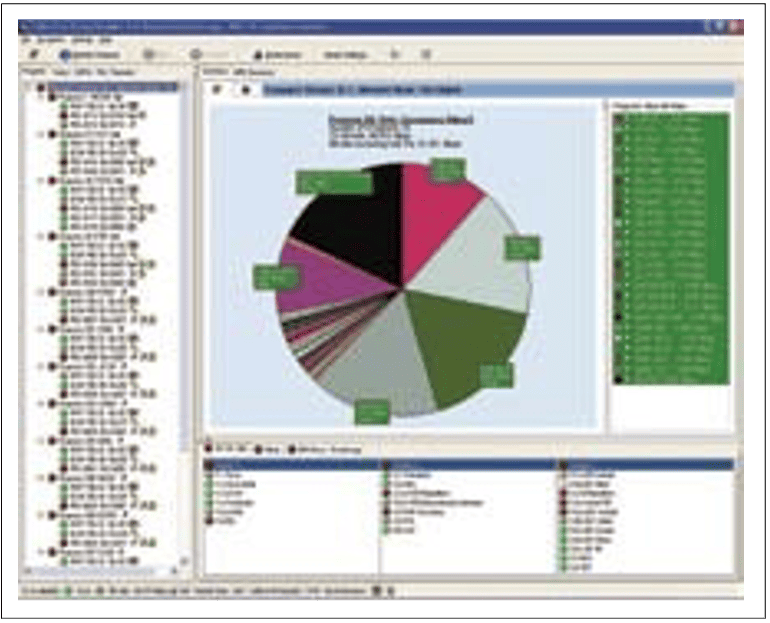

Анализатор соответствия транспортных потоков (TSCA)

TSCA позволяет контролировать и интерпретировать составляющие транспортных потоков реального времени, а также заранее записанных или синтезированных транспортных потоков с использованием самых современных стандартов ATSC, DVB, ISDB-S, ISDB-T и MPEG. Анализатор ориентирован на быструю локализацию и идентификацию проблем транспортного потока с минимальным вмешательством. TSCR представляет собой версию анализатора TSCA, работающую в режиме реального времени и обрабатывающую транспортные потоки, поступающие в компьютер через порт Ethernet. Анализ в режиме реального времени включает также перекрестные коррелированные по времени измерения, сигнализацию и протоколирование ошибок с одновременной записью потока.

Мультиплексор

Мультиплексор/ремультиплексор/демультиплексор позволяет создавать и редактировать многопрограммные транспортные потоки с настраиваемой служебной информацией SI/PSI/ PSIP для потоков в стандарте DVB, ATSC, ISDB и MPEG. Возможно также мультиплексирование в транспортный поток элементарных видео- и аудиопотоков.

Анализатор буфера T-STD

Определяет соответствие модели буфера, используемой приемником, и модели, заявленной в самом элементарном потоке. Метод T-STD опирается на значения DTS в заголовке пакетированного транспортного потока и может использоваться для любого типа кодеков. Кроме того, некоторые видеокодеки, такие как MPEG-2 и H.264/AVC, могут передавать параметры буфера в элементарном потоке. Анализатор буфера проверяет соответствие потока модели T-STD. (Метод проверки H.264/AVC HRD приведен в описании MTS4EA.)

Анализатор пакетированных элементарных потоков (PES)

Анализатор PES анализирует заголовок, связанный с каждым пакетом PES, поскольку он содержит декодированные и представленные временные метки (DTS и PTS) для вложенного элементарного потока. Кроме того, он может проверять соответствие заголовка PES стандартам MPEG, DVB и ATSC.

Анализатор элементарных потоков (ES) MPEG-2

Позволяет анализировать и просматривать движущееся изображение, содержащееся в потоке PES, и выполнять полный набор сложных тестов на нижних уровнях элементарного потока внутри транспортного потока. Кроме того, он может анализировать и отображать различные расширенные медиаформаты, связанные с элементарными потоками, включая скрытые субтитры (Closed Caption) ATSC, субтитры DVB и телетекст.

Карусельный анализатор

Анализирует карусели, соответствующие стандартам MPEG-2 DSM-CC, DVB (включая MHP), DTT (MHEG-5) или ARIB.

Карусельный генератор

Создает карусельный контент в выходном транс- портном потоке в соответствии со стандартами MPEG-2, DVB, DTT (MHEG-5) или MHP.

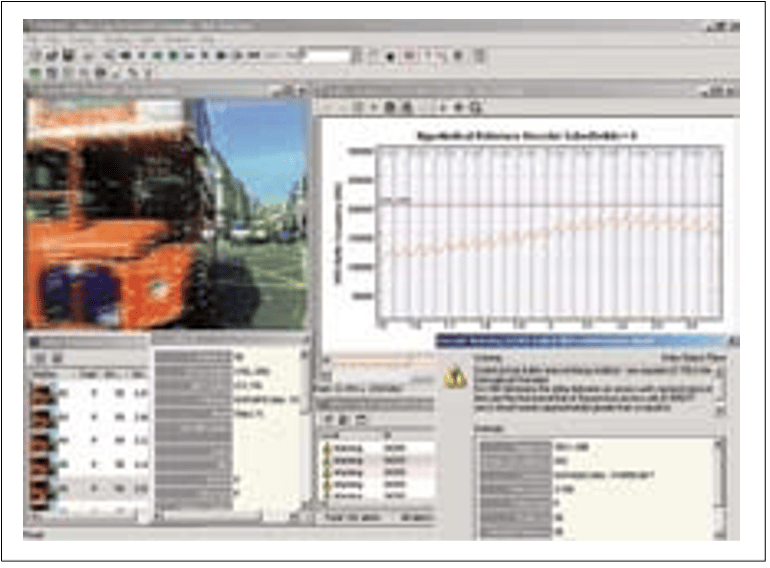

Анализатор компрессированных элементарных видеопотоков следующего поколения MTS4EA

MTS4EA представляет собой мощный, работающий на ПК программный пакет, предназначенный для анализа кодированных видео и аудио элементарных потоков в режиме отложенного времени. Поддерживаемые видеостандарты включают H.264/AVC, VC-1, MPEG-2, MPEG-4 часть 2 и H.263. Поддерживаемые аудиостандарты включают MPEG-2 аудио, AAC и AC-3.

Применение

Производители оборудования

Разработчики и производители полупроводниковых приборов
Разработчики программных и аппаратных видеокодеков
Разработчики бытовых устройств STB, PVR, DVD для кабельного, спутникового, эфирного и IP вещания
Разработчики оборудования для видеоконференций и видеосвязи
Разработчики мобильных телефонов и инфраструктуры для передачи видео на мобильные устройства

Доставка видеоконтента

Оценка параметров кодеков и оборудования, сопоставление характеристик в кабельном, спутниковом, эфирном вещании и приложениях видео по IP

Возможности и преимущества

Поддержка устаревших кодеков (MPEG-2, H.261, H.263) и кодеков следующего поколения (VC-1, H.264/AVC, MPEG-4 и 3GPP)
Покадровый и поблочный анализ облегчает сравнение кодеков
Легко читаемый графический дисплей (необходим Microsoft Excel)
Создание файла с подробной семантической трассировочной информацией для оценки поблочной трассировки принятия решения кодером
Декодирование и анализ компрессированных видеопотоков в реальном времени и в отложенном режиме (в зависимости от производительности ПК)
Редактирование элементарных потоков
Извлечение элементарных потоков из транспортного потока
Дополнительная функция измерения задержки аудио относительно видео может использоваться для анализа и измерения задержки между звуком и изображением в кодированном потоке и для вывода результатов измерения в графическом виде с точностью до 1 мс
Дополнительная функция анализа звука проверяет соответствие стандартам и быстро выполняет полный анализ всех аспектов используемого метода компрессии

Тестер соответствия MTS4CC

MTS4CC представляет собой работающий на ПК программный пакет, позволяющий отображать и анализировать аудио- и видеопотоки, кодированные в соответствии со стандартами сжатия VC-1, .264/AVC, MPEG-4, MPEG-2 и H.263. MTS4CC проверяет соответствие кодированных потоков стандартам компрессии. Он выполняет анализ параметров кодирования потока, но не обладает расширенными диагностическими функциями MTS4EA.

Vclips™

Vclips™ представляет собой обширный набор коротких видеоклипов, предназначенных для тестирования видео кодеров и декодеров и определения пределов их возможностей. Набор видеоклипов для кодеров содержит несжатые видеоклипы в формате YUV, состоящие из множества различных видеоэлементов, и созданные так, чтобы создать для кодера максимально неблагоприятные условия. Набор видеоклипов для декодеров содержит видеоклипы, сжатые в соответствии с разными стандартами компрессии, которые предназначены для тестирования видеодекодеров не только в предельных условиях работы в соответствии со стандартом, но и для проверки реакции декодера на ошибки в кодированных битовых потоках. Чем бы вы ни занимались, разработкой видеокомпрессоров или тестированием характеристик различных кодеков, Vclips сэкономит вам массу времени, которое вы потратили бы на генерацию последовательностей без его помощи.

Применение

Разработка оборудования для компрессии видеоизображений
Тестирование характеристик различных кодеков

Возможности и преимущества

Всевозможные размеры изображения: тестирование различных размеров изображения; Sub-QCIF, QCIF, CIF, D1, HD (720p и 1080i)
Диагностика сложных проблем: глубокое тестирование, ночное время, области высокой контрастности, четкие границы, единообразие
Области, яркие и тусклые цвета
Визуальные объекты: люди, здания, автомобили, деревья, ландшафты, облака, вода и синтетические объекты
Движение: быстрое, медленное, единообразное, случайное, несколько движущихся объектов. А также панорамирование, масштабирование и поворот
«Тестовые карты»: точно определенное движение, яркие цвета, тусклые цвета, линии, узоры и сетки. А также мерцание и белый шум.

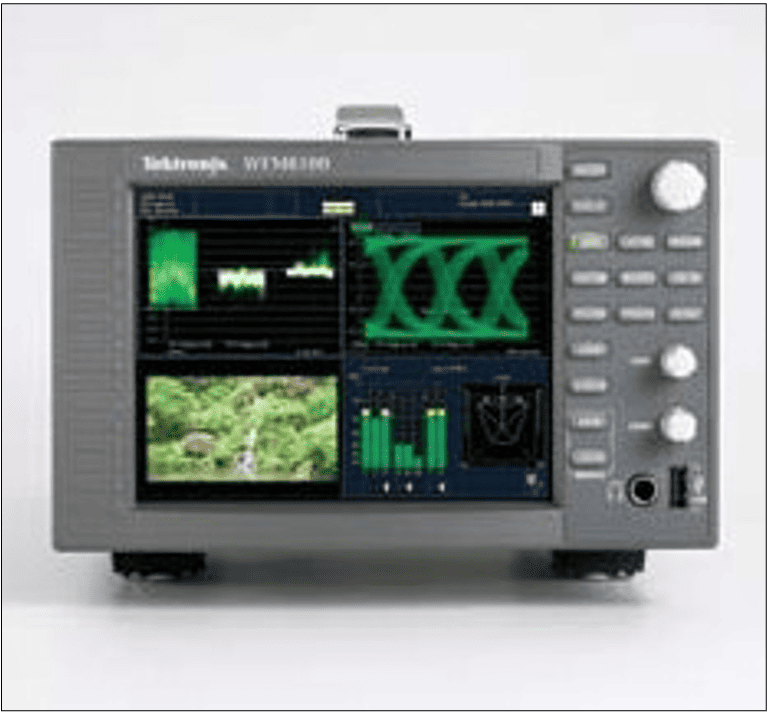

Мультистандартные мультиформатные мониторы сигналов серии WFM6120, WFM7020, WFM7120

WFM6120, WFM7020 и WFM7120 позволяют производителям видеоконтента контролировать качество контента и выполнять точную настройку. В системах доставки видеосигнала они позволяют операторам контролировать качество контента и надежность системы, а также помогают инженерам тестировать, устанавливать и обслуживать видеосистемы. Инженеры-конструкторы, занятые разработкой нового видеооборудования, используют эти продукты для диагностики, функциональной проверки и производственного контроля.

Мониторы сигналов этой серии существенно повышают производительность, позволяя моментально контролировать и анализировать контент на дисплеях Tektronix See and Solve™, составлять отчеты об ошибках и выполнять прецизионные измерения установочного и временного джиттера. При этом мониторы обладают такими уникальными возможностями, как поддержка одиночного и сдвоенного канала 3G. Одновременный мониторинг входного сигнала и измерение задержек звука относительно изображения позволяет быстрее и эффективнее решать сложные проблемы.

Применение

Мониторинг и проверка соответствия в распределительных и вещательных сетях
Контроль качества во время производства видеоконтента и монтажа ТВ программ
Квалификационные испытания оборудования и диагностика в ходе установки и технического обслуживания видеооборудования и систем
В сочетании с TG700 позволяет подгонять артикуляцию губ под фонограмму и регулировать задержку звука относительно изображения

Возможности и преимущества

Одновременная поддержка двух входов A/B расширяет возможности мониторинга (опция SIM)
Поддержка двойного канала для профессиональной видеозаписи, монтажа ТВ программ и изготовления приложений (опция DL)
Численное и графическое представление задержки звука относительно изображения (опция A/V)
Одноканальный 3G SDI интерфейс (опция 3G)
Измерение джиттера в одном канале 3G (опция JIT)
XGA дисплей FlexVu™ повышает производительность, позволяя создавать сотни настраиваемых многооконных экранов (дисплеев) в соответствии с конкретной ситуацией
Функция захвата видеокадров CaptureVu™ повышает эффективность диагностики ошибок и настройки оборудования (WFM6120 и WFM7120)
Эксклюзивные функции отображения цветовой гаммы компании Tektronix помогают обеспечить совместимость контента
Патентованные функции отображения временных соотношений компании Tektronix упрощают централизованную синхронизацию
Патентованный режим отображения «молния» компании Tektronix идеально подходит для обеспечения корректной взаимной синхронизации каналов
Расширенные функции мониторинга ошибок, отчет о состоянии и протоколирование ошибок упрощают контроль качества изображения
Функции измерения физического уровня SDI (опция PHY) позволяют строить глазковую диаграмму и отображать джиттер
Глубокий анализ цифровых данных помогает быстро решать сложные проблемы качества и надежности (опция DAT)
Уникальные функции аудиомониторинга (опция AD) включают поддержку аудиоформатов Dolby® (опция DDE), разъема для наушников на передней панели и сокращают время и трудоемкость проверки многоканального звука
Стандартные и определяемые пользователем координаты зоны уверенной видимости помогают избежать ошибок и переделок при редактировании и преобразовании форматов
Порт USB на передней панели облегчает сохранение и перенос настроек прибора и видеоданных
Пакет управления звуком обеспечивает отображение декодированной аудиоинформации встроенного (имбеддированного) звука
Измерение временных соотношений и синхронизации видеосигнала и звука в формате Dolby E
Отображение метаданных VANC Dolby
Мониторинг громкости звука в соответствии со стандартом ITU BS.1770
Декодирование сигналов скрытого субтитрирования EIA708
Декодирование телетекста
Декодирование описания активного формата (AFD), видеоиндексов и признака широкоэкранного изображения (WSS)
