Кабельные тестеры серии NF-8601 являются представителями нового поколения многофункциональных тестеров производства компании Noyafa.

Кабельные тестеры NF-8601 предназначены для выполнения трассировки скрытой проводки, селекции проводов, измерения длины кабеля, поиска обрывов, замыканий и других дефектов в кабеле, PING-тестирования, выполнения проверок на наличие POE и напряжения в кабеле, построения раскладки проводов в кабеле, определения расстояния до повреждений.

В этой серия появилась возможность определять перекрёстные токовые помехи.

Модельный ряд кабельных тестеров NF-8601 состоит из следующих моделей:

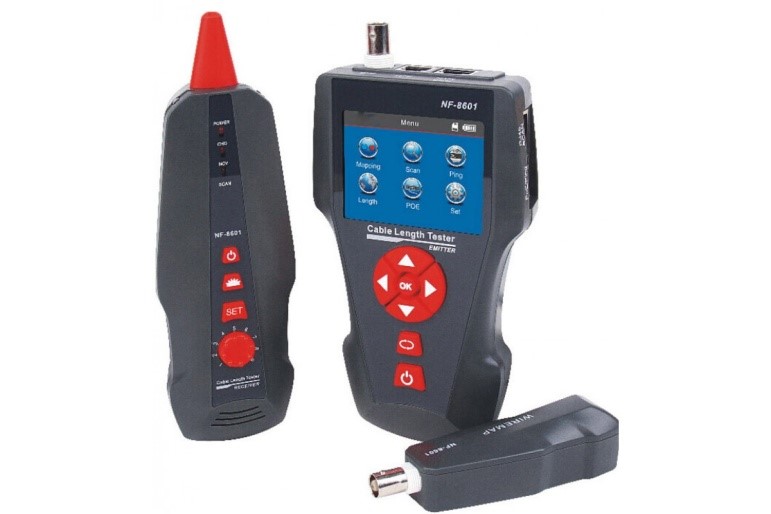

1. NF-8601 – базовая модель включает стандартный комплект: основной тестер NF-8601-M, приёмник NF-8601-S и дистанционный датчик NF-8601-R.

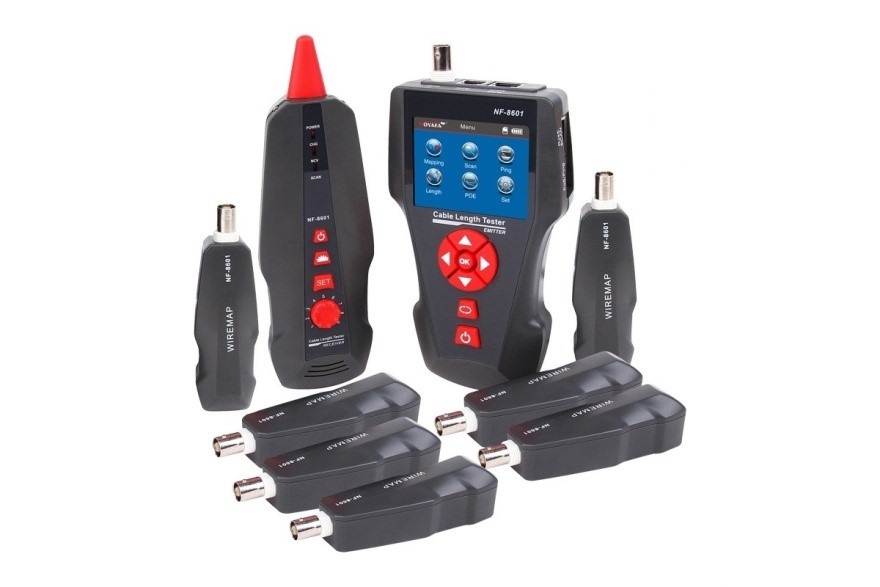

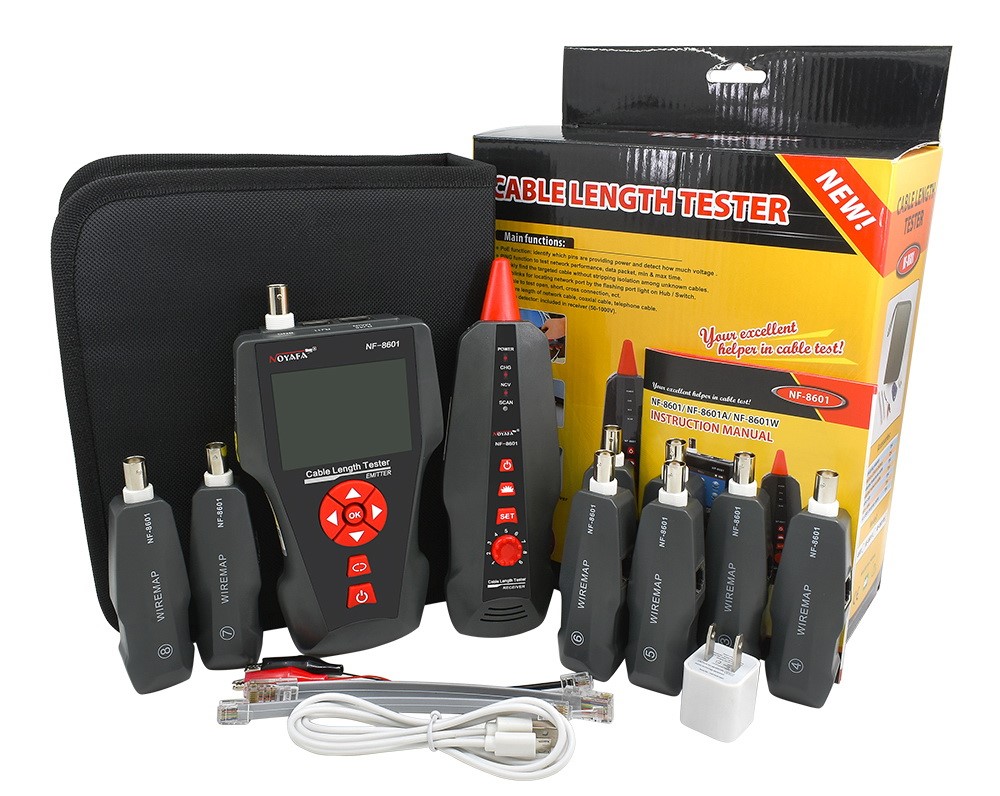

2. NF-8601W – модель с расширенными возможностями, в отличие от базовой модели для удобства работы и сокращения времени наладки сети в комплект входит восемь дистанционных датчиков NF-8601-R.

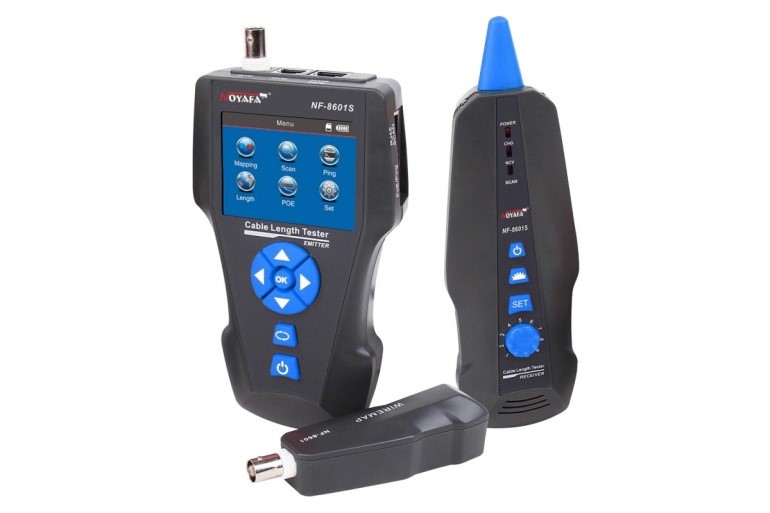

3. NF-8601S – топ модель этой серии, основное отличие которой от базовой модели заключается в технологии измерения расстояния до повреждения. NF8601- использует емкостной метод, а NF8601S – рефлектометрический, который обеспечивает большую точность и информативность в анализе характера подтверждения кабеля.

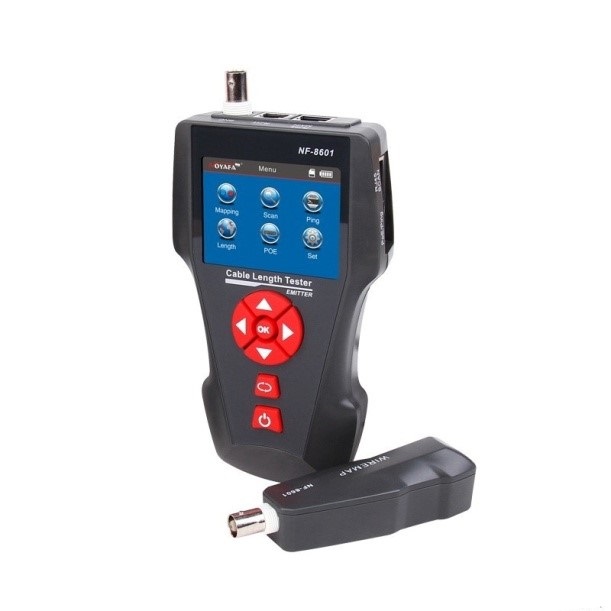

4. NF-8601A – упрощенный комплект: основной тестер NF-8601-M и дистанционный датчик NF-8601-R (без приёмника NF-8601-S).

Кабельные тестеры серии NF-8601 позволяют решать следующие задачи:
- Проведение Ping теста в локальной сети, в сети интернет;
- Автоматическое определение и присвоение IP адреса (DHCP клиент);
- Возможность изменять данные пакета: количество пакетов, длина пакета, time out, TTL;
- Тестирование PoE «питание-через-Ethernet»;
- Обнаружение любых типов проводников с помощью генератора и радиоприемника (максимальная дистанция обнаружения 2000 м);
- Измерение длины кабеля: 1 - 2000 м: витая пара, коаксиальный кабель, телефонный кабель, USB;
- Сохранение результатов измерений кабелей и тестов PoE и Ping на карту памяти MicroSD;
- Проверка влияния помех от соседних фаз для решения проблем низкой скорости передачи данных;
- Исследование соединений и кабелей:
   BNC - коаксиальный кабель,
   RJ45 (8P8C) - витая пара STP/UTP CAT-5E, CAT-6E,
   RJ11 - телефонный кабель,
   USB-кабель;
- Проверка на наличие обрыва или короткого замыкания цепи:
   витая пара, телефонный кабель, коаксиальный кабель, USB-кабель;
- Детальное исследование витой пары:
   замкнутые, перевернутые, пересеченные и расщепленные пары, перекрестные помехи, обратное подключение;
- Обнаружение ошибок прокладки или соединения.

Основные технические характеристики:

1. Габаритные размеры:

         Тестер: 173 х 92 х 35 мм,

         Приёмник: 183 х 58 х 35мм,

         Дистанционный датчик: 106 х 32 х 30мм

2. Дисплей:

Цветной ЖК экран с диагональю 7,1 см, 320 х 240 точек (размер изображения 60 х 45 мм).

3. Источник питания:

          Тестер - литиевый аккумулятор 3.7В,1800мА*ч;

           Приемник – литиевый аккумулятор 3.7В,1800мА*ч.

4. Типы отслеживаемых при трассировке кабелей: витая пара STP/UTP 5E, 6E, телефонный кабель, коаксиальный кабель и различные  металлические провода, подсоединяемые с помощью зажимов "крокодил"                  .

5. Типы кабелей, проверяемых на неисправность: витая пара STP/UTP 5E, 6E, телефонный кабель, коаксиальный кабель и различные металлические провода, подсоединяемые с помощью зажимов "крокодил".

6. Интерфейсы тестирующих устройств: основной тестер: разъёмы RJ-45 (M), RJ45(S), RJ11, разъём BNC; дистанционный датчик: разъёмы RJ45, RJ11, разъём BNC

7. Измерение длины:

          диапазон измеряемых длин: 1 - 2000м;

          точность измерений: 3% ± 0,5м (при стандартах исполнения кабелей AMP, CAT 5E, 6E);

          точность калибровки: 2℅ ± 0,5м (доступный объем внутренней памяти позволяет загрузить до 9 наборов данных калибровки).

8. Определение раскладки проводов в кабеле: определение обрыва, короткого замыкания, обратного перемыкания, схлёстывания, интерференции и т. д.

9. Трассировка (поиск) кабеля: поиск проблемного кабеля среди других проводов.

10. Настройки языка интерфейса и авто-отключения: можно переключать английский и китайский язык; оператор может установить время автоматического отключения тестера.

11. Рабочая температура и влажность окружающей среды: -10 ºC ~ +60 ºC при относительной влажности 20% ~ 70%
