Автор:  Jack Rebortson

Цепь под напряжением зависит от электрических проводов.

Когда провода в основном спрятаны в стенах, трубах, потолках и под землей, они будут оставаться функциональными в течение десятилетий. Однако всегда происходят несчастные случаи, повреждающие медные провода. Укусы крыс и других грязных маленьких существ, влага, тепло и усталость металла повреждают провод и отключают цепь. В результате питание не поступает на освещение, бытовые приборы и всё, что установлено на дальнем конце.

Чтобы снова включить цепь, нам нужно найти оборванный провод и, возможно, определить место разрыва. Если вы уверены, мы можем попытаться починить или заменить оборванный провод.

Все методы и навыки будут доступны в нижеприводимом описании.

Читайте дальше.

• Часть 1: Каковы причины обрыва проводов

• Часть 2: Признаки обрыва электрического провода

• Часть 3: Как найти обрыв провода

• Часть 4: Как отремонтировать обрыв электрического провода

Часть 1: Каковы причины обрыва проводов?

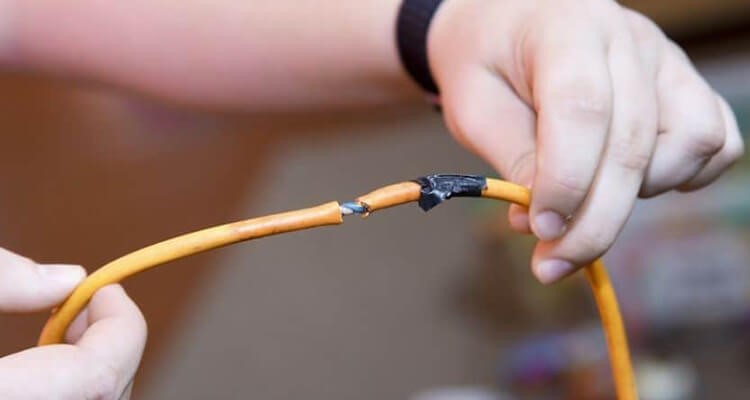

С течением времени провода могут подвергаться износу или другим проблемам, таким как сухая гниль, повреждение грызунами и ослабленные точки соединения, что может привести к обрывам проводов или коротким замыканиям. Старые дома особенно подвержены износу от возраста и грызунов; новые дома, как правило, справляются с этим намного лучше из-за достижений в области технологий.

Иногда, когда возникают проблемы с проводкой, из неё также может идти дым или искры. Искры могут возникать по нескольким причинам; одна из них заключается в том, что провода перегорели из-за изначально неправильного выбора этих самых проводов и кабелей.

Часть 2: Признаки обрыва кабеля

В случае отключения электроэнергии можно обнаружить проблему с электричеством, посмотрев на отключение. Одним из способов, которым это может произойти, является отсутствие напряжения в розетках в одной области, но наличие питания во всех других областях. Другим признаком может быть то, что в другой комнате не присутствует свет, но в других местах свет присутствует исправно.

Иногда, когда возникают проблемы с проводкой, из проводов может также идти дым или искры. Причиной этого может быть либо обрыв кабеля, либо неправильный выбор проводов и кабелей.

Повреждения могут возникать на различных участках сети: подача питания может прерываться при подключении к точке соединения кабеля с розеткой или выключателем. Также бывают случаи, когда повреждения могут возникать в области между этими устройствами и распределительной коробкой или световым устройством.

Как найти оборванный провод

Существует множество случаев обрыва электрических проводов.

Это могут быть:

• неиспользуемые и отключенные на обоих концах провода;

• провода, подключенные на обоих концах;

• провода, зарытые под землей или в стене, потолке или трубе;

• открытые медные провода;

Для каждого из них у нас есть соответствующие решения для поиска оборванного провода. Кстати, некоторые методы ниже не только найдут оборванный провод, но и определят место разрыва. Так что, если хотите, можете попробовать починить оборванный провод дома.

Метод 1: Найдите оборванный провод с помощью тестера напряжения

Тестер напряжения — очень полезный инструмент электрика. Вставив щуп в провод, розетку или любую металлическую часть электрических компонентов, мы можем определить наличие питания.

Есть такой тип бесконтактного тестера напряжения, он же NCV. Нам не нужно прикасаться им к цепи под напряжением, проводу или другим электрическим компонентам. Просто наведите его на объект. И мы можем определить по звуковым сигналам или индикаторам на нём, является ли объект электрическим.

Как тестер напряжения помогает найти оборванный провод?

Электричество проходит по обычному проводу. Как только провод оборвался, питание прекратится в точке обрыва. Поэтому, когда мы используем тестер для проверки другого конца провода, никаких звуковых сигналов или индикаторов.

Этот провод оборван.

Предостережение:

Вы можете знать, что этот метод работает для подключенных проводов. Тем не менее, если это неиспользуемый провод, попробуйте подключить его к цепи с лампочкой и выключателем, если вы знаете, как. Когда у вас нет никакого опыта, попробуйте другой метод, чтобы найти оборванный провод.

Действия по поиску оборванных проводов с помощью тестера напряжения

Шаг 1: Купите тестер напряжения

Если у вас нет такого тестера, купите его.

Вы можете рассмотреть NOYAFA NF-826. Это многофункциональный тестер электрических проводов. Представляет собой бесконтактный вольтметр, детектор оборванных проводов и цифровой мультиметр. Он проверяет напряжение, сопротивление и ток со 100% безопасностью. Он может найти оборванные провода и точки обрыва для вас за считанные секунды.

Добавьте прибор в свой набор инструментов, цена вопроса: с тридцать /сорок (+) долларов.

Шаг 2: Найдите провод

Теперь определите провод, который, как вы подозреваете, сломан. Найдите оба конца.

Когда провод подключен к выключателю или розетке, снимите крышку с коробки. Не нужно оголять провод. Просто убедитесь, что он отделен от других кабелей.

Если проводов много и вы не знаете, какой из них проверить, не волнуйтесь. Разрежьте ленту или стяжку и разделите их. Мы можем проверить эти провода по одному.

Шаг 3: Проверьте провод

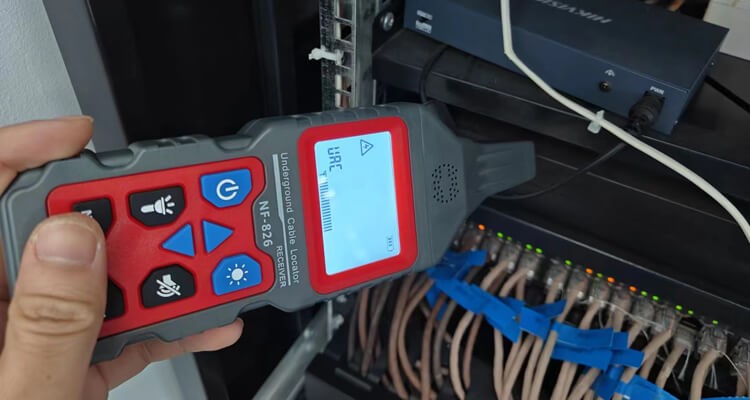

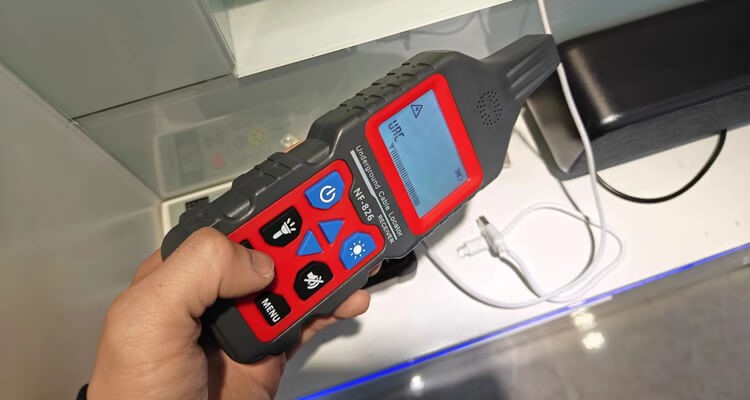

Включите NF-826 и активируйте режим NCV. Наведите зонд на оба конца провода.

Когда он пищит, это означает, что через эту часть проходит ток. Если тестер не издает звук при проверке одного конца провода, провод где-то оборван и электричество не может до него добраться.

При наличии нескольких проводов:

• Наведите тестер на один провод за раз. Оборванный провод локализуется при молчащем тестере, когда прибор прекращает генерировать звуковой сигнал. Иными словами: Продолжайте перемещать тестер вдоль провода. Там, где прекратится звуковой сигнал, будет точка обрыва.

Метод 2: Как найти оборванный провод с помощью мультиметра

Мультиметр — очень эффективный способ проверки целостности провода. Это обязательный инструмент для каждого электрика.

При поиске оборванного провода мультиметр эффективен на 100%.

Подсказка:

В сети доступно множество мультиметров. Я использую мультиметр и тестер NOYAFA NF-8509. Это универсальный инструмент для диагностики как электрических, так и сетевых устройств. Его можно использовать как цифровой мультиметр для проверки сопротивления, тока и напряжения объектов. А также для проверки целостности сетевых кабелей.

Если вам интересно, ознакомьтесь с универсальным мультиметром и тестером NF-8509.

Давайте рассмотрим шаги ниже.

Шаг 1: Проверка пробников

Этот шаг для отсоединенного провода! Не подключайте его ни к какой цепи!

Переключите мультиметр в режим Ом.

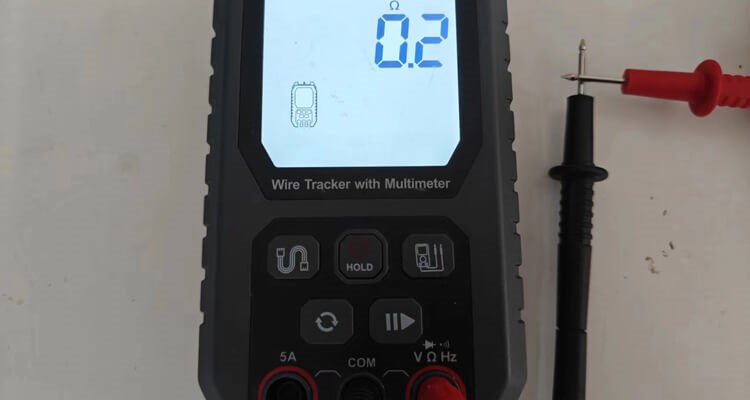

Проверьте щупы, соединив их вместе. Если значение на мультиметре изменится с I, 0 I или любого исходного значения на 0,02-0,05.

Щупы работают нормально.

Мы перейдем к проверке провода.

Шаг 2: Проверьте омы (сопротивление)

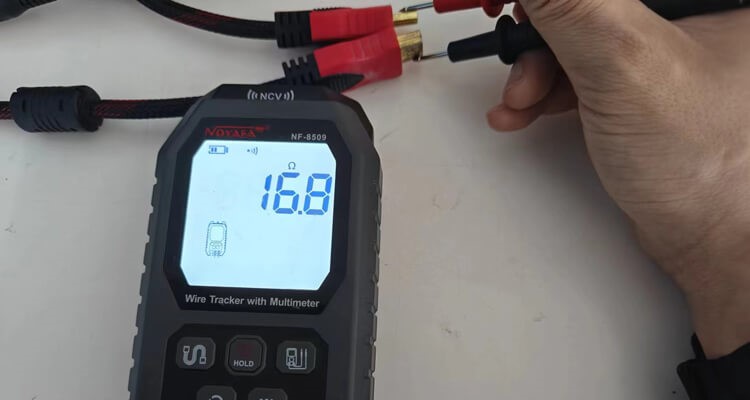

Отсоедините провод с обоих концов. Подключите один щуп к одному медному концу, а другой щуп — к другому концу.

Если провод в порядке, вы увидите точное число. Это сопротивление этого провода.

Когда провод оборван, значение не изменится или изменится на 0.

Предостережение:

Никогда не используйте этот метод для проводов под напряжением. Несмотря на то, что мультиметры имеют защиту от напряжения, мы не рекомендуем этого делать. Это рискованно. Если вы хотите проверить подключенный провод, попробуйте методы 3 и 4.

Метод 3: Как найти оборванный провод под землей или в стене

Когда провод спрятан под землей или в гипсокартоне, мы не можем легко отсоединить и вытащить его. Нам нужен детектор оборванных проводов. С его помощью мы можем найти оборванный провод и определить место разрыва, не разрушая двор или стены.

Здесь мы будем использовать подземный кабельный трекер NF-826. Это еще один выдающийся инструмент, произведенный NOYAFA Manufacture. Они установили в инструменте сканирующие чипы с защитой от помех. Это делает его быстрым и точным детектором для поиска скрытых проводов и разрывов.

Поддерживая обнаружение подземных или вмонтированных в стену проводов на глубине до 2 метров (80 дюймов), NF-826 экономит ваше время на копание или сверление. С его помощью мы можем найти оборванный провод с минимальными усилиями.

Теперь возьмите NF-826, и давайте начнем искать оборванный провод в вашем саду, под полом, над потолком или внутри стены.

Шаг 1: Подготовьте локатор оборванных проводов.

Подключите зажимы к устройству-излучателю с помощью кабелей-адаптеров.

Шаг 2: Подготовьте провод

Отключите питание провода, который вы собираетесь проверить. Подойдите к коробке выключателей и отключите соответствующий автоматический выключатель.

Оголите один конец провода. Мы можем найти выключатель, который подключается к проводу. Снимите с него колпачок. Остановитесь, когда увидите медный провод.

Присоедините красный зажим-крокодил к медному проводу. А черный оставьте на земле или стене.

Шаг 3: Определите обрыв этого провода.

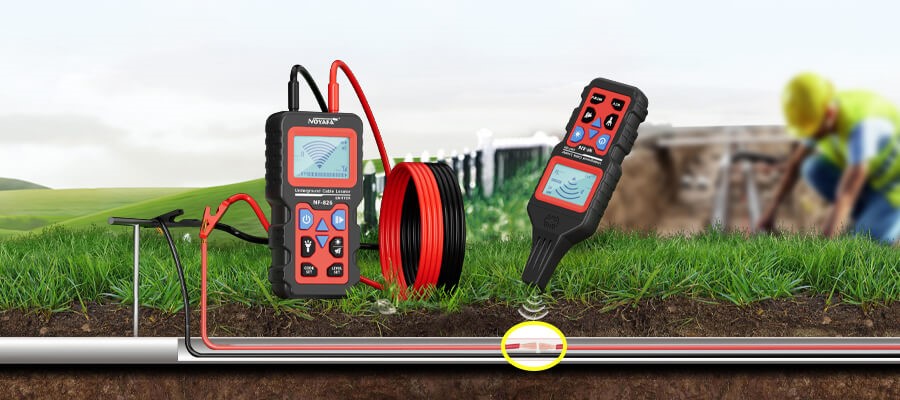

Включите оба устройства: излучатель и приёмник. Нажмите кнопку «Пуск» на излучателе, и он начнет отправлять аналоговые сигналы в провод.

Наведите приемник на переключатель и начните перемещать устройство. Отрегулируйте направление в зависимости от громкости звукового сигнала. Чем ближе, тем громче. Звук становится тише при движении по неправильному пути.

Если приемник подает звуковой сигнал от переключателя к подключенному устройству (лампочка, цифровой забор, разбрызгиватель и т. д.), провод работает на 100% нормально.

Когда мы достигаем точки, где звуковой сигнал становится тише в любом направлении, кроме движения назад, провод оборван. То есть именно здесь провод обрывается.

Метод 4: Как найти оборванный провод с помощью токоизмерительных клещей

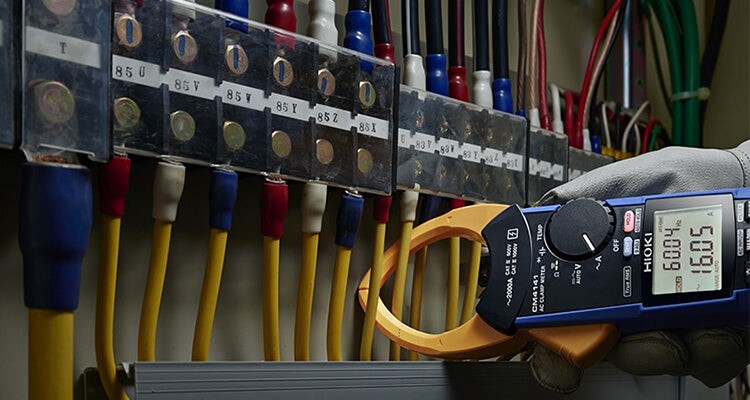

Когда провод работает в цепи, на помощь приходят клещи. Не прикасаясь к проводу, устройство может определять токи и отображать параметры на экране. Это безопасно и просто в использовании.

Возьмите клещи и переключите их в режим тока или А. Некоторые модели могут иметь постоянный ток (DC) и переменный ток (AC). Выберите режим переменного тока для домашних цепей.

Нажмите на курок или кнопку открытия, чтобы открыть зажимы измерителя. Оберните зажим вокруг провода. Оставьте провод в середине зажима. Лучше не прикасайтесь зажимами к проводу.

Если провод находится под напряжением, то токоизмерительные клещи обнаружат ток и отобразят параметр.

После того, как он переместится в точку останова, ток на экране станет равным 0.

Как починить сломанный электрический провод

Починить оборванный провод несложно. Все, что нам нужно:

• Найдите место разрыва,

• Оголите медные провода,

• Соедините два конца

• Добавьте защиту к точке соединения

Прежде чем мы начнем, сделайте одну вещь: ВЫ ДОЛЖНЫ ОТКЛЮЧИТЬ ПРОВОД ОТ ПИТАНИЯ!

Также, для обеспечения безопасности, наденьте резиновые перчатки и очки.

Шаг 1:

Используйте любой из вышеперечисленных методов, чтобы найти обрыв провода.

Если провод находится в стене или под землей, разбейте стену или пол, чтобы обнажить провод.

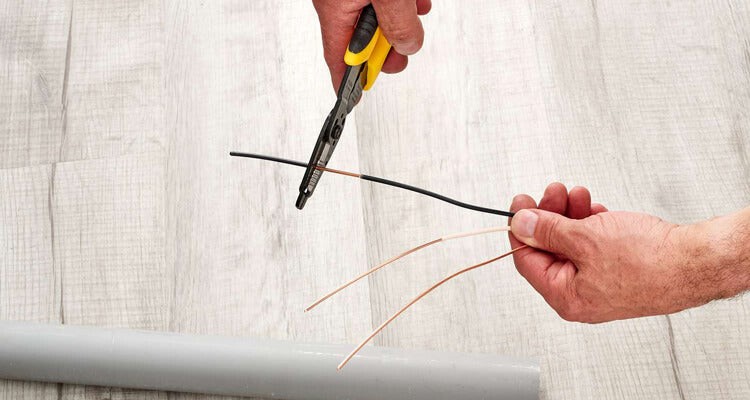

Отрежьте оборванные медные провода, примерно на полдюйма (1–2 см) с каждого конца. Продолжайте удалять изоляцию проводов примерно на 1 дюйм (3 см).

Шаг 2:

Скрутите медные провода от сломанных концов вместе. Убедитесь, что крепление прочное и устойчивое.

Шаг 3:

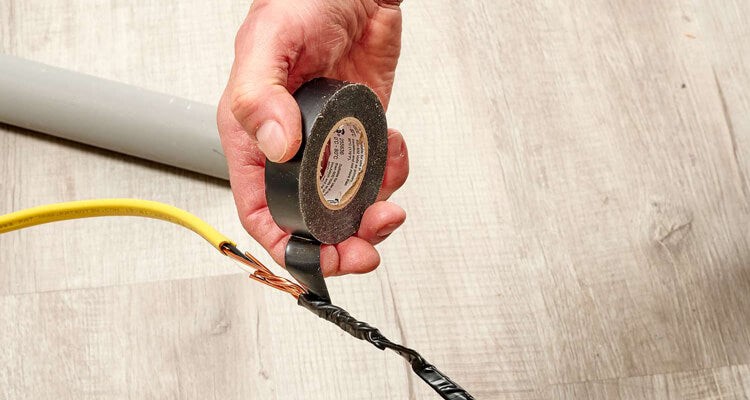

Обмотайте соединение изоляционной лентой. Если возможно, поместите фиксированный провод в защитную трубку или оболочку.

Заключение

Когда мы сталкиваемся с нарушенным соединением из-за обрыва провода, не волнуйтесь. Самое простое решение — вызвать электрика на помощь. Хотя это стоит дорого, это самый эффективный и безопасный метод.

Тем не менее, если вы хороши в устранении неполадок и мастерстве, то идентификация оборванного провода и определение места обрыва совсем несложны. С правильным инструментом мы можем легко найти обрывы. Просто наденьте защиту и отключите питание целевой цепи, прежде чем прикасаться к чему-либо к проводу.
