Комплексное руководство по OTDR-тестированию: основы и лучшие практики

В сфере волоконно-оптических систем связи оптическая рефлектометрия во временной области (OTDR) является важным диагностическим инструментом. Она предоставляет техническим специалистам возможность тщательно оценивать состояние и производительность оптоволоконных линий связи. Излучая световые импульсы и анализируя отражённые сигналы, OTDR-тестирование позволяет получать важную информацию о длине волокна, затухании и потенциальных неисправностях. Цель этой статьи - рассмотреть основные принципы OTDR-тестирования, подчеркнуть его важность и описать пошаговый процесс проведения OTDR-теста.

I. Наука, лежащая в основе OTDR-тестирования

Магия OTDR-тестирования заключается в его способности использовать явление оптического отражения во временной области. Когда световые импульсы распространяются по волокну, любые неоднородности, такие как сростки, изгибы или обрывы, приводят к отражению части света обратно. Устройство OTDR посылает в волокно серию коротких световых импульсов и тщательно записывает время и интенсивность возвращающихся сигналов. Эти отражения затем анализируются для точного определения характеристик волокна и выявления любых проблем на его пути.

Принцип работы OTDR при тестировании оптоволоконных сетей

II. Важность OTDR-тестирования

Рефлектометрическое тестирование имеет решающее значение для поддержания работоспособности оптоволоконных сетей. Оно позволяет быстро обнаруживать разрывы, потери на сращиваниях, потери на изгибах и другие проблемы в волокне, помогая техническим специалистам оперативно устранять неисправности и обеспечивать надёжность систем связи. Кроме того, OTDR можно использовать для мониторинга старения и деградации волокон, прогнозирования потенциальных точек отказа и организации профилактического обслуживания.

III. Как проводить OTDR-тестирование

При проведении OTDR-теста обычно выполняются следующие этапы:

1. Подготовка. Убедитесь, что аккумулятор рефлектометра полностью заряжен, выберите соответствующую длину волны измерения (обычно 1310 или 1550 нм) и подготовьте необходимые оптоволоконные кабели и адаптеры.

Шаг 1. Подготовка оборудования к измерениям

2. Доступ к оптоволокну. Подключите тестовое волокно к порту рефлектометра, обеспечив чистое и надёжное соединение.

Шаг 2. Подключение волоконно-оптической линии

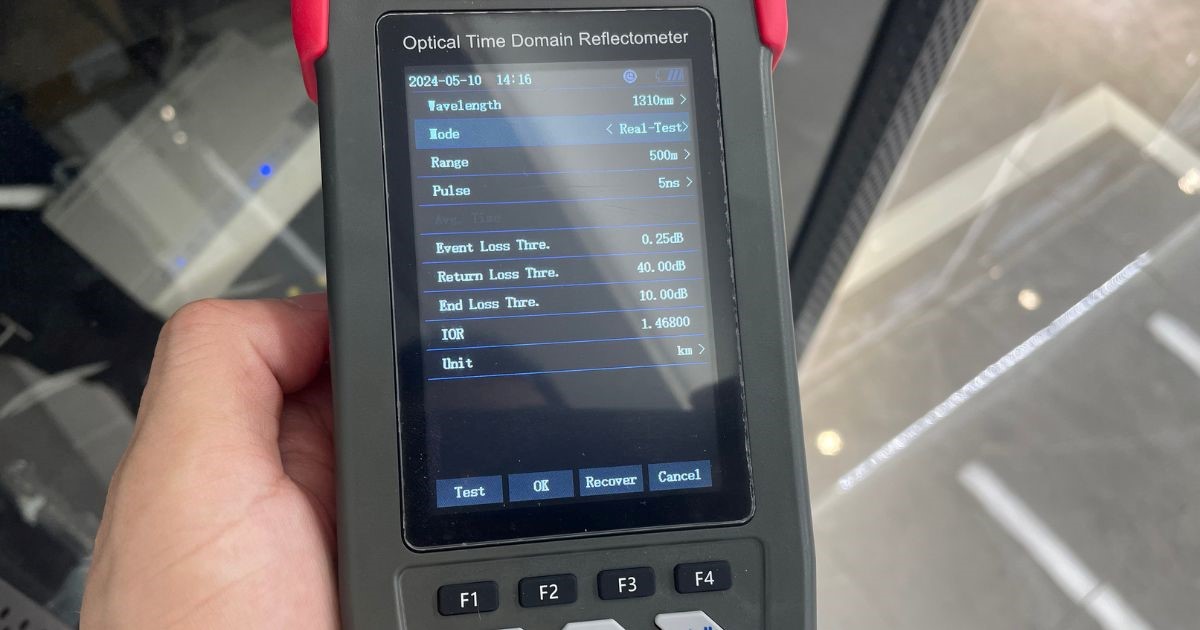

3. Настройка параметров. Установите расстояние тестирования, ширину импульса и время выборки в соответствии с длиной и типом тестируемого волокна.

Шаг 3. Настройка параметров измерения

4. Сбор данных. Запустите рефлектометр для начала тестирования. Устройство будет автоматически посылать световые импульсы и записывать отражённые сигналы.
5. Анализ данных. После завершения тестирования просмотрите рефлектограмму для анализа длины волокна, потерь и точек событий. Обратите внимание на любые аномальные точки отражения, такие как пики или провалы.

Шаги 4-5. Сбор и анализ результатов измерений

6. Определение местоположения неисправности. При обнаружении неисправностей используйте функцию определения местоположения события для точного поиска проблемного участка.

Шаг 6. Определение места повреждения волокна

7. Запись результатов. Задокументируйте результаты испытаний и сравните их с историческими данными для оценки тенденций работы оптоволоконной линии.
8. Устранение неисправности. На основании результатов теста выполните необходимые ремонтные работы, например повторное сращивание волокна или замену повреждённых участков кабеля.
9. Повторное подтверждающее тестирование. После ремонта выполните ещё один OTDR-тест для проверки эффективности проведённых работ.

Заключение

Рефлектометрическое тестирование является незаменимым инструментом при обслуживании оптоволоконных сетей, обеспечивая быстрый и точный метод оценки состояния волоконно-оптических линий. Освоив принципы и этапы OTDR-тестирования, технические специалисты могут эффективно диагностировать и устранять проблемы в системах оптоволоконной связи, обеспечивая стабильность и эффективность сети. По мере развития волоконно-оптических технологий совершенствуются и устройства OTDR, предлагая более высокую точность измерений и расширенные возможности для обслуживания современных сетей.
