Как проверить кабель Ethernet с помощью кабельного тестера?

Ссылка на страницу сайта Магазина Gtest® с номенклатурой кабельных тестеров, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце данного раздела.

Кабель локальной сети, обычно называемый кабелем Ethernet, используется для передачи данных между двумя сетевыми устройствами, например при подключении компьютера или телевизора к интернет-маршрутизатору либо модему. Если у вас возникли проблемы с подключением устройств, причиной может быть неисправный сетевой кабель. Для проверки подключите его к тестеру Ethernet-кабелей и убедитесь, что он корректно передает сигнал.

Как проверить кабель Ethernet?

• Приобретите комплект для тестирования кабеля Ethernet. Если кабель Cat5 или Cat6 не передает сигнал, рекомендуется использовать специализированный тестер кабелей. Обычно комплект состоит из основного блока и приемного модуля.
• Перед использованием внимательно ознакомьтесь с инструкцией к прибору. Несмотря на схожий принцип работы, разные модели могут иметь отличия.
• Некоторые тестеры имеют порты TX и RX на одном корпусе, а другие используют отдельный приемный модуль для проверки кабелей на расстоянии.
• Перед началом работы убедитесь, что в тестере установлена исправная батарея. Большинство моделей используют батарею 9 В.
• Если необходимо тестировать кроссовые кабели, убедитесь, что выбранный тестер поддерживает такой режим работы.

Подключение кабеля к тестеру

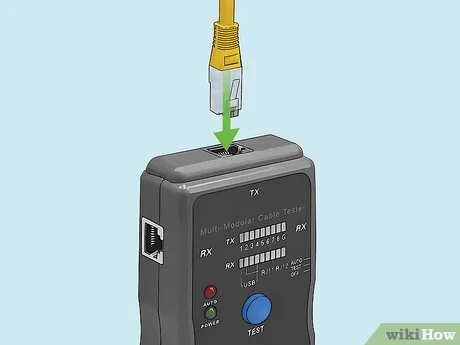

• Подключите один конец кабеля к порту TX тестера до характерного щелчка.
• Не имеет значения, какой конец кабеля подключается к TX или RX, поскольку оба конца Ethernet-кабеля идентичны.

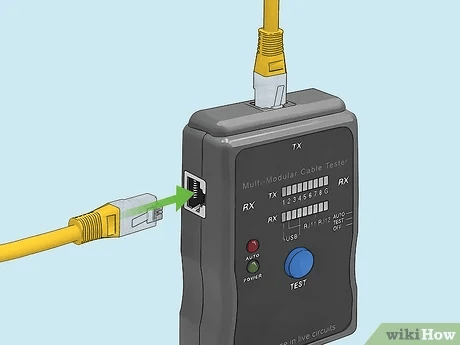

• Подключите второй конец кабеля к порту RX. Это позволит тестеру сформировать полный канал для проверки передачи сигнала.
• Если тестер оснащен отдельным приемным блоком, подключите кабель именно к нему.
• При использовании отдельного приемника можно проверять кабели, проложенные между разными помещениями или этажами.

Проверка результатов тестирования

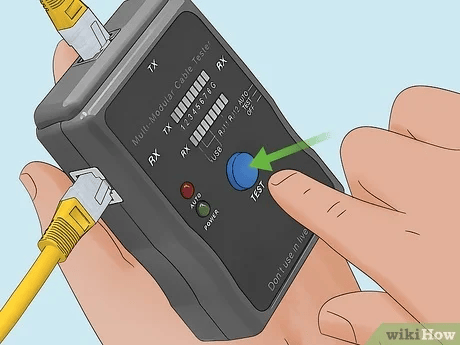

• Включите тестер и наблюдайте за светодиодными индикаторами. Прибор последовательно проверяет все 8 жил кабеля и контакт заземления.
• Если кабель исправен, индикаторы на обоих блоках будут загораться в одинаковой последовательности.
• Если какой-либо индикатор не загорается либо последовательность нарушена, кабель имеет повреждение или неправильную обжимку.
• Некоторые модели тестеров поддерживают дополнительные режимы проверки. В этом случае следуйте инструкции производителя.
• При отсоединении кабеля нажимайте на фиксатор коннектора RJ45, чтобы избежать повреждения разъема.

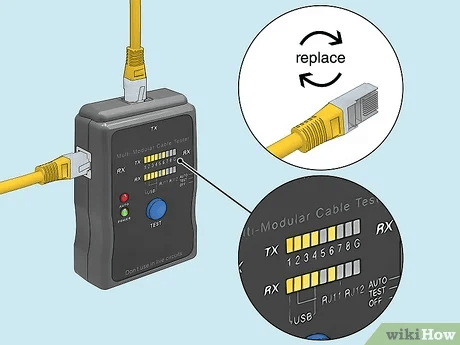

Если не загораются рабочие индикаторы, кроме контакта заземления, рекомендуется заменить кабель. Это свидетельствует о том, что сигнал передается некорректно или не передается вовсе.
