Сетевой тестер должен всегда быть под рукой

Магазин Gtest(R) предлагает широкую номенклатуру кабельных тестеров по ссылке в самом конце настоящего Раздела, а также рекомендуемые приборы для тестирования кабельных и сетевых инфраструктур. Также рекомендуются статьи для последующего самообразования

Содержание

1. Что такое сетевой тестер?

2. Распространенные проблемы с сетевым кабелем

3. Как работает сетевой тестер?

4. Пошаговое руководство: как тестировать кабель Ethernet?

a. Шаг первый: подключите сетевой тестер к кабелям Ethernet.

b. Шаг второй: включите переключатель тестера RJ45.

c. Шаг третий: прочитайте отчет о тестировании.

5. Резюме

При наладке кабелей Ethernet вы будете проверять, хорошо ли работает кабель Ethernet? Сетевой тестер играет важную роль в установке нового кабеля и устранении неполадок существующего кабеля Ethernet. Высококачественный сетевой тестер может стать отличным помощником при ремонте сломанного сетевого соединения.

Что вам нужно знать о тестерах сетевых кабелей? Вот несколько полезных советов.

Что такое сетевой тестер?

Если вы специалист по низковольтному оборудованию или работаете в сфере ИТ и часто самостоятельно настраиваете домашнюю или офисную сеть, вы можете слышать о тестере сетевых кабелей. Знаете ли вы, что это такое? Тестеры сетевых кабелей на рынке различаются по производительности и области применения.

Базовый тестер RJ45 обычно имеет источник электрического тока, чтобы узнать, хорошо ли работает кабель. А профессиональный тестер сетевых кабелей может предоставить вам больше информации о кабеле Ethernet, например, о производительности сетевого кабеля, подключении и тесте PoE. В целом, простого тестера сетевых кабелей достаточно для повседневных нужд.

Базовый тестер сетевых кабелей — это работающее от батареи портативное устройство с источником электрического тока. Типичный тестер сетевых кабелей проверяет, может ли кабель Ethernet успешно передавать сигнал. Он может помочь определить, правильно ли подключены провода кабеля. Базовый тестер сетевых кабелей может проверить, есть ли в сетевом кабеле короткое замыкание, перекрестное соединение или обрыв цепи.

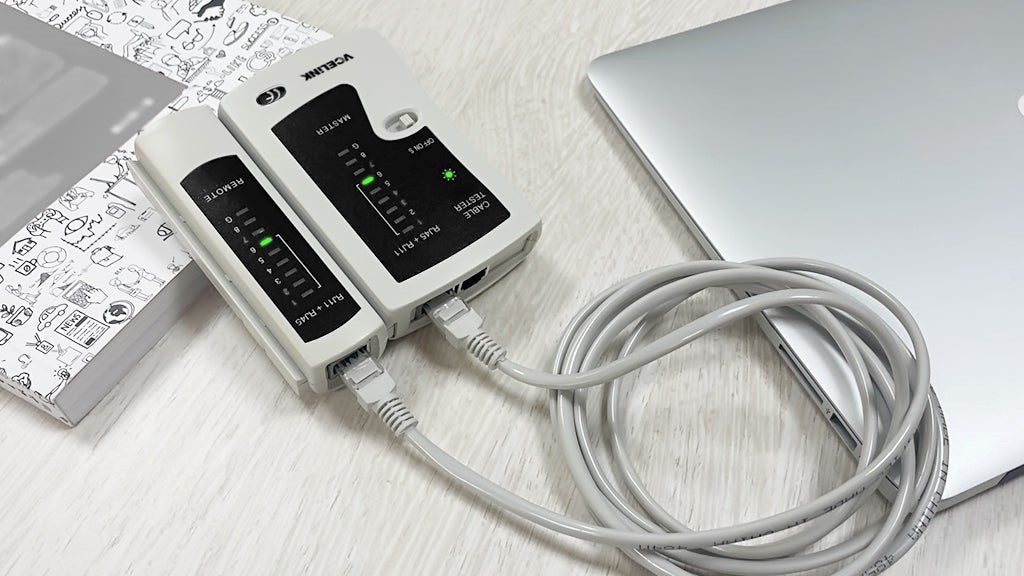

Как показано ниже, сетевой тестер обычно имеет два отдельных блока: главный тестер и удаленный тестер. Тестер сети оснащен ярким светодиодным индикатором, который может отображать состояние кабеля Ethernet. Корпус изготовлен из экологически чистых материалов ABS, а корпус — из матового материала для износостойкости. Тестер сети поддерживает тестирование как разъемов RJ45, так и RJ11. Он также подходит как для экранированных, так и для неэкранированных сетевых кабелей.

Распространенные проблемы с сетевым кабелем

Сетевой тестер необходим для обеспечения стабильной и надежной сети, поскольку кабели Ethernet могут испытывать различные проблемы, влияющие на сетевое подключение и скорость. Вот некоторые распространенные проблемы с сетевыми кабелями:

• Перекрестные помехи: перекрестные помехи возникают, когда два соседних провода мешают друг другу. Это может произойти, если кабели слишком плотно скручены, что повлияет на сигнал и производительность.

• Проблемы с концевой заделкой кабеля: концевая заделка кабеля Ethernet также играет важную роль в производительности сетевого кабеля. Неправильная концевая заделка, такая как ненадлежащая обжимка и неправильная схема проводки, вызовет проблемы с подключением. Поэтому, если вы новичок в установке сетей, вам всегда следует следовать обучающему видео и использовать правильные стандарты проводки (T568A или T568B).

• Помехи: на производительность кабеля также могут влиять внешние условия. На сигналы Ethernet могут влиять внешние факторы, такие как электромагнитные помехи (EMI) или радиочастотные помехи (RFI).

• Проблемы с разъемами: неправильно обжатые или поврежденные разъемы RJ45 также могут стать причиной плохого подключения Ethernet. Если разъем RJ45 неплотно прикреплен к кабелю или контактные штырьки внутри сломаны, это может привести к плохой передаче сигнала или даже к его потере.

Как работает тестер сетевого кабеля?

Типичный тестер сетевого кабеля обычно состоит из двух частей: передатчика и приемника (также называемых главной и удаленной частью). Батарею нужно установить только в главный тестер. Если вы разберете тестер сетевого кабеля, вы увидите, что главный и удаленный тестер построены на двух отдельных платах, и в этом заключается магия тестера. После помещения двух концов кабеля Ethernet в тестер и включения переключателя устройство отправляет последовательность тока через каждый проводник.

Как только сигнал достигает удаленного тестера, он отправляет ток обратно на другой проводник в паре, и диод работает. Если вы сделали правильный сетевой кабель, светодиодные индикаторы на главном и удаленном тестере одновременно включатся.

Пошаговое руководство: как протестировать кабель Ethernet?

Теперь, когда вы знаете, что тестер сетевого кабеля необходим для тестирования кабеля Ethernet, и он может определить, правильно ли кабель Ethernet передает сигнал. Итак, как использовать это портативное оборудование для тестирования кабеля Ethernet? В этом посте мы дадим вам пошаговое руководство.

Шаг первый: Подключите сетевой тестер к кабелям Ethernet.

Прежде всего, вы должны помнить, что никогда не следует подключать тестер сетевого кабеля к действующей цепи. Подключите тестер сетевого кабеля к вашему кабелю Ethernet. Подключите главный тестер к одному концу кабеля, а удаленный — к другому концу кабеля. Убедитесь, что разъемы RJ45 подключены правильно и плотно.

Шаг второй: Включите переключатель тестера RJ45.

Включите переключатель на главном тестере и протестируйте сетевой кабель напрямую. Если все правильно, светодиоды на пульте и главном тестере загорятся один за другим. Но если что-то пойдет не так, тестер подаст сигнал.

Шаг третий: прочитайте отчет об испытаниях.

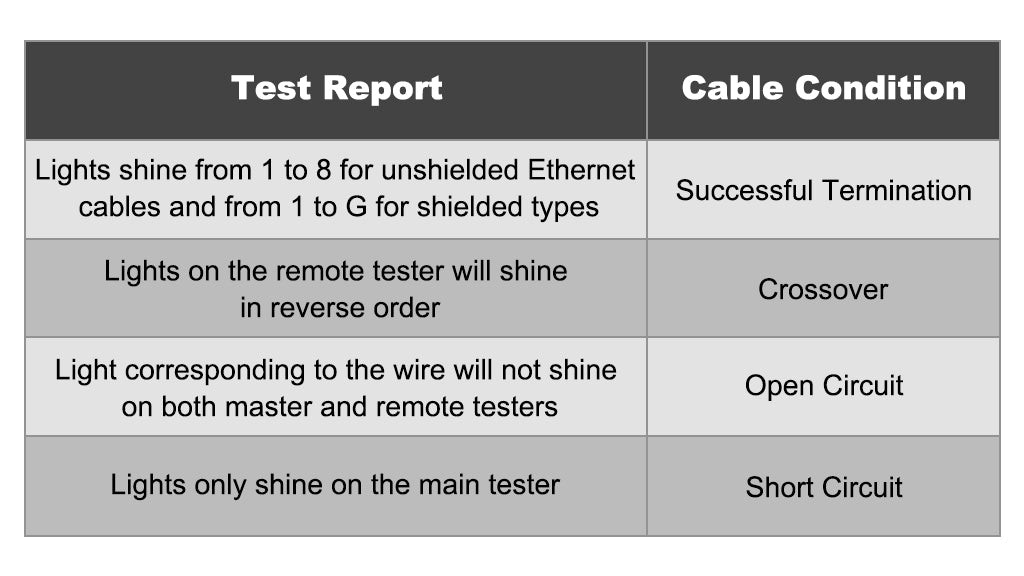

Как вы видите в этом посте, во время установки возникают различные проблемы с сетевым кабелем. Итак, как определить проблемы с сетевым кабелем? Посмотрите на световой индикатор. Вот несколько распространенных отчетов о тестировании.

• Успешное завершение: индикатор светится от 1 до 8 при тестировании неэкранированных кабелей Ethernet, в то время как он включается от 1 до G для правильно заземленных экранированных кабелей Ethernet.

• Перекрестное соединение: если сетевой кабель является перекрестным, то индикатор на удаленном тестере будет светиться в обратном порядке.

• Разомкнутая цепь: если один из проводов находится в разомкнутой цепи, индикатор, соответствующий проводу, не будет светиться ни на главном, ни на удаленном тестерах.

• Короткое замыкание: индикаторы светятся только на основном тестере.

Вот также несколько примеров, которые помогут вам узнать больше о том, как читать отчет об испытаниях.

• Если провод № 3 имеет разомкнутую цепь, индикаторы № 3 на обоих тестерах не будут гореть.

• Если подключено менее двух проводов, все светодиоды не будут светиться.

• Если два конца кабеля находятся в беспорядке, например, № 2 и № 4, то тестер отобразит следующее:

Главный тестер: 1-2-3-4-5-6-7-8-G

Удаленный тестер: 1-4-3-2-5-6-7-8-G

Выводы

Сетевые тестеры постоянно совершенствуются, но базовый может очень помочь вам в установке домашней или офисной сети. Простой сетевой тестер кабеля может обнаружить и решить множество сетевых проблем. Почему бы не использовать тестер RJ45, чтобы сэкономить драгоценное время?
