Как работают тестеры сетевых кабелей: полное руководство от NetAlly

Тестеры сетевых кабелей — это важные инструменты для инженеров и технических специалистов, позволяющие обеспечить подключение и надежность проводных сетей Ethernet. В этом подробном руководстве мы рассмотрим, как работают тестеры сетевых кабелей. Мы также обсудим, как обнаруживать, локализовать и устранять распространенные неисправности и проблемы, а также разницу между тестерами сетевых кабелей и тестерами сетей Ethernet.

Оглавление:

• Что такое тестер сетевых кабелей?

• Каковы типы тестирования сетевых кабелей?

• Обнаружение и локализация неисправностей с помощью тестера сетевых кабелей.

• Разница между тестером сетевых кабелей и тестером сетей Ethernet

•Заключение

Что такое тестер сетевого кабеля?

Тестер сетевых кабелей — это специализированный инструмент, на который сетевые специалисты полагаются для оценки функциональности и целостности сетевых кабелей. Его основная цель — проверить физические соединения и проводку в сетевой инфраструктуре, гарантируя правильную установку для оптимальной передачи данных. Важно знать ключевые различия между типами кабельных тестеров и доступными технологиями и выбирать, какая из них соответствует вашим требованиям. (Обратите внимание, что в этой статье основное внимание уделяется тестированию медных кабелей витой пары; тестирование оптоволокна — это отдельная тема.)

Три типа тестирования сетевых кабелей – валидация, квалификация, сертификация

Валидация – базовое тестирование кабеля

Проверка или проверка кабельной системы — это наиболее важная форма тестирования кабеля, при которой проверяется соединение отдельных проводов. Самая простая форма тестера в этой категории может полагаться на наличие удаленного терминатора на дальнем конце; Электрический импульс посылается по проводу для выявления распространенных проблем, таких как обрывы (или «обрывы»), короткие замыкания (неправильное подключение, когда один проводник контактирует с другим) и неправильная непрерывность (иногда называемая «схемой разводки»). Схема разводки гарантирует, что каждый проводник правильно подключен к нужным контактам в вилках или гнездах.

Более сложные тестеры используют технологию, называемую рефлектометрией во временной области (TDR), при которой электрический импульс вводится в кабель, который открыт или не оконцован на дальнем конце. Измеряя и интерпретируя электрические отражения, поступающие на тестер (и время прохождения сигнала), он может определять различные неисправности и расстояние до них, а также общую длину кабеля. (Для точных измерений длины и расстояния до места повреждения пользователю необходимо ввести тип тестируемого кабеля. Для точной длины и расстояния необходимо учитывать «скорость» кабеля, называемую его номинальной скоростью распространения (NVP) измерения.)

Квалификация. Какую полосу пропускания будет поддерживать кабель?

Проверка возможности подключения и правильности проводки имеет важное значение, но знаете ли вы, достаточно ли качество вашей кабеля для обеспечения необходимой пропускной способности? В условиях ненасытного роста требований к пропускной способности, увеличения скорости точек доступа Wi-Fi (с многогигабитными транзитными сетями 2,5/5 Гбит/с) и модернизации инфраструктуры с 1 Гбит/с до 10 Гбит/с сетевые специалисты должны быть уверены, что их сеть будет передавать эти данные без ошибок на любом расстоянии. максимально возможная скорость. Простои или периодические потери и ошибки просто недопустимы.

«Квалификация» кабельной сети означает оценку ее способности передавать данные с определенной скоростью или скоростью без ошибок. Самая надежная и содержательная методология тестирования заключается в создании и измерении передачи кадров Ethernet со скоростью линии между точками по вашей сетевой кабельной инфраструктуре, проверяя ее способность поддерживать 100M/1G/2,5G/5G/10G по медным каналам. Для этого обычно используются два тестера, по одному на каждом конце тестируемой сети. Предварительно настроенная скорость сетевого трафика генерируется одновременно как в восходящем, так и в нисходящем направлении и измеряется на каждом конце. (Эти типы тестеров обычно также включают в себя базовые функции проверки кабеля.)

Проведение этого типа теста в течение длительного времени (до 24 часов) служит «тестом на выдержку» для выявления наличия периодически возникающих проблем и шумовых событий, которые могут повредить сетевой трафик.

Другой тип тестера квалификации кабеля — это тот, который использует параметрические параметры электрического сигнала (такие измерения, как вносимые или обратные потери, перекрестные помехи на ближнем и дальнем конце и т. д.) и сравнивает эти результаты со спецификациями конкретного кабельного стандарта, например TIA-568-C.2 или ISO/IEC 11801. Например, если результаты испытаний находятся в пределах параметров требований стандарта для кабелей категории 6A, можно сделать вывод, что кабель будет поддерживать скорость 10 Гбит/с.

Но будьте осторожны! Тот факт, что кабель не соответствует требованиям стандарта, не означает, что кабель не может поддерживать быструю и безошибочную передачу пакетов. Многие владельцы сетей потратили тысячи долларов на замену кабелей, которые не соответствовали стандарту, но которые все равно могли передавать несколько гигабит сетевого трафика. Фактически, в зависимости от качества установки и других параметров (например, длины <100 метров), даже кабели категории 3 могут поддерживать скорость 1 Гбит/с или выше! Квалификация вашей кабельной сети путем передачи реальных пакетов может избавить вас от дорогостоящих и ненужных обновлений.

Сертификация. Соответствует ли кабельная система требованиям определенного стандарта?

Единственный способ гарантировать, что кабельная установка соответствует отраслевому стандарту, — это использовать тестер, способный к сертификации, сравнивая результаты измерений с требованиями, установленными Ассоциацией телекоммуникационной отрасли (TIA) или Международной организацией по стандартизации (ISO). Результаты испытаний покажут либо «пройден», либо «не пройден» в соответствии с требованиями используемого стандарта. В этой методологии не используются кадры данных; конкретные электрические сигналы и параметрические измерения сравниваются со спецификациями стандарта. Типичные тестеры для сертификации кабелей могут быть очень дорогими одноцелевыми инструментами, что делает их непомерно дорогими для многих монтажников и конечных пользователей.

Как использовать тестер сетевого кабеля

Технические специалисты подключают тестер к концу тестируемого кабеля (и при необходимости заделывают его на дальнем конце). Затем тестер отправляет сигналы по кабелю и анализирует полученные ответы. Этот процесс помогает выявить распространенные проблемы, такие как разрывы (обрывы) кабеля, непреднамеренные соединения (короткие замыкания), неправильная проводка и проблемы, связанные с длиной кабеля и качеством сигнала.

Точно определяя эти неисправности, тестеры сетевых кабелей позволяют техническим специалистам определить точный источник проблемы. Эта информация имеет неоценимое значение для эффективного устранения неполадок и позволяет техническим специалистам принимать соответствующие меры для быстрого устранения проблем.

Используя тестер сетевых кабелей для проверки установки или добавления, перемещения и изменений, технические специалисты могут гарантировать общую производительность и надежность сетевых кабелей. Правильно установленные и проверенные кабели сводят к минимуму риск проблем с сетевым подключением, ошибок передачи данных и простоев. Это приводит к повышению эффективности сети, сокращению времени устранения неполадок и повышению производительности.

Особенности тестеров сетевых кабелей

Тестеры сетевых кабелей предлагают ряд функций, расширяющих их функциональность:

• Тестирование возможности подключения. Тестеры сетевых кабелей предназначены для проверки возможности подключения кабелей. Они могут проверить, имеется ли правильное проводное соединение от одного конца кабеля к другому. Некоторые продвинутые модели могут даже измерять длину кабеля, выявлять обрывы, короткие замыкания или перепутанные соединения.

• Обнаружение кабеля. Базовые тестеры кабелей обычно также имеют возможность подавать на провод аналоговый или цифровой «тональный сигнал», который может быть обнаружен и усилен приемником, называемым зондом (или «тональным зондом»). Это используется для определения местоположения кабельных трасс и идентификации отдельных кабелей внутри жгутов в лотках или стойках для оборудования.

• Измерение мощности через Ethernet (PoE): существует два уровня проверки PoE. Недорогие тестеры способны сообщать о наличии и напряжении PoE, подаваемого PSE (оборудованием источника питания), но только более сложные тестеры способны проводить нагрузочное тестирование, то есть измерять фактическую мощность (в ваттах), которую фактически подает PSE. . Это единственный способ гарантировать, что PD (устройство с питанием) будет иметь достаточную мощность для успешной работы и что бюджет PoE коммутатора не будет исчерпан.

• Тестирование сетевых соединений. Некоторые тестеры кабелей также имеют возможность обнаруживать импульсы Ethernet-соединения и, в некоторых случаях, фактически подключаться к сети. Разница между ОБНАРУЖЕНИЕМ канала и скоростью, с которой тестер может фактически подключиться к сети, очень важна (см. «Тестер сети Ethernet» ниже).

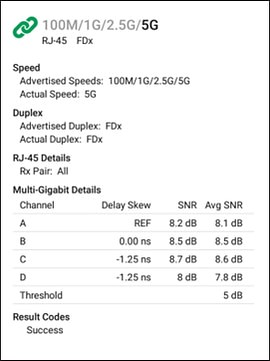

• Анализ мощности сигнала. Тестеры с функцией обнаружения канала также могут иметь функции, позволяющие анализировать мощность сигнала в сетевом кабеле. В некоторых случаях это сообщает об уровне импульсного сигнала линии связи; сюда могут относиться отношение сигнал/шум (SNR) и перекос задержки между парами, важные измерения для многогигабитных каналов (2,5 и 5 Гбит/с).

Скорость соединения и сигнализация

Обнаружение и локализация неисправностей с помощью тестера сетевых кабелей

Тестеры сетевых кабелей способны обнаруживать различные неисправности и проблемы, которые могут повлиять на производительность сети. К частым ошибкам относятся обрывы, замыкания, неправильная проводка и неправильная длина кабеля. С помощью тестера сетевых кабелей эти неисправности можно локализовать, что позволяет техническим специалистам реагировать быстро и эффективно.

Используя функции тестера, такие как картография проводов, измерение длины и анализ качества сигнала, сетевые специалисты могут определить точное местоположение и характер неисправности. Это облегчает целенаправленное устранение неполадок и сводит к минимуму время простоя.

Разница между тестером сетевого кабеля и тестером сети Ethernet

Тестер сетевого кабеля предназначен для диагностики потенциальных проблем на физическом уровне. Он выявляет широкий спектр неисправностей проводки, таких как короткие замыкания, обрывы проводов, перекрещенные пары и перепутанные пары в кабелях Ethernet. Дополнительные функции продвинутых моделей могут включать возможность измерения длины кабеля и отслеживания расстояния до мест повреждения.

В то время как тестер сетевых кабелей проверяет физическую целостность кабельных соединений Ethernet, которые играют решающую роль в надежности сети, тестер сетей Ethernet фокусируется на обеспечении эксплуатационных характеристик и диагностике сетевых проблем более высокого уровня.

Фактическое тестирование каналов — это работа тестера сети Ethernet — более сложный инструмент, предназначенный для тестирования и оценки производительности и функциональности сетей на основе Ethernet. Он измеряет передачу данных, проверяет частоту ошибок и оценивает работу коммутаторов, маршрутизаторов и других неотъемлемых компонентов сетевой инфраструктуры, включая ключевые службы, такие как DHCP и DNS. Это также может включать тестирование сетевого кабеля, но не всегда.

Хотя некоторые тестеры кабелей могут иметь возможность обнаруживать импульс соединения Ethernet, то есть определять, подключен ли кабель к активному порту, имейте в виду, что «обнаружение канала» — это не то же самое, что активное подключение к сети. Это просто «декодирование» и сообщение о типе импульса канала, который он видит в проводе. Даже некоторые сетевые тестеры могут заявлять, что они «поддерживают 10 Гбит/с», хотя на самом деле они не могут активно подключаться на этой скорости — простое обнаружение того, что партнер по каналу способен подключаться на такой скорости, не то же самое, что проверка этой возможности. Только фактическое соединение и обмен данными на необходимой скорости гарантирует, что конкретный сетевой канал работает с максимально возможной конфигурацией.

Выступая в качестве полнофункционального сетевого клиента, сетевые тестеры также проверят доступность и функционирование ключевых сетевых служб, таких как DHCP и DNS, гарантируя, что другие подключенные клиенты могут получить действительный IP-адрес и разрешить сетевые адреса (URL).

Чтобы обеспечить полное подключение на более высоких уровнях, сетевой тестер также может иметь возможность проверять связь с другими устройствами в локальной сети или на удаленных объектах и/или проводить тестирование подключения TCP/IP, чтобы гарантировать успешную работу определенных приложений и портов в сети. инфраструктура.

Дополнительные функции более сложных сетевых тестеров могут включать захват пакетов, обнаружение сети, анализ пути, тестирование производительности, удаленное управление и многое другое.

LinkRunner AT от NetAlly: передовое решение для тестирования сетей Ethernet

LinkRunner AT от NetAlly — это портативный тестер сетей Ethernet, который включает в себя тестирование кабелей и специально разработан для того, чтобы сделать процессы тестирования более быстрыми и эффективными. Устройство оснащено расширенными функциями, такими как активное тестирование сетевых соединений на скорости 1 Гбит/с, идентификация партнера по каналу (порта коммутатора), подтверждение доступности внутренних сетевых серверов и/или внешних интернет-сайтов, а также проверка возможностей ключевых служб (DHCP, DNS), которые выходят далеко за рамки обычных тестеров кабелей, проверяя функциональность и возможности подключения более широкой сети Ethernet.

LinkRunner AT выделяется своим удобным интерфейсом и способностью быстро обнаруживать и устранять неполадки в сети. Он предоставляет подробные отчеты, что позволяет улучшить документацию. Результаты испытаний можно автоматически загружать на платформу отчетности и анализа Link-Live, чтобы улучшить сотрудничество между сетевыми инженерами и техническими специалистами, повысить прозрачность работ, контроль над проектами и управление автопарком. Запросите бесплатную виртуальную демо-версию, чтобы узнать больше.

Заключение

Тестеры сетевых кабелей являются основными инструментами для обеспечения подключения проводных сетей. Являясь специализированными устройствами для оценки качества и целостности соединений в сетевой инфраструктуре, они играют ключевую роль в обеспечении последовательной и эффективной передачи данных.

Эти тестеры детально исследуют каждый сетевой кабель, проверяя наличие ошибок, которые могут повлиять на производительность сети, таких как: открытые соединения, короткие замыкания, неправильное подключение и даже проблемы, связанные с длиной и качеством передачи сигнала. Изолируя эти физические проблемы, тестеры сетевых кабелей не только помогают быстро и точно обнаружить неисправности, но также обеспечивают более эффективное решение проблем на физическом уровне.

Незаменимость этих инструментов обусловлена их способностью точно отображать источник неисправности, что помогает целенаправленному устранению неполадок и сводит к минимуму время простоя сети. Усовершенствованные тестеры сетевых кабелей отличаются расширенными функциями, такими как сопоставление проводов, более глубокое тестирование подключений и анализ уровня сигнала, предоставляя техническим специалистам детальное представление о состоянии сетевого кабеля. Однако они не являются единственным фактором работоспособности сети.

Хотя тестеры сетевых кабелей имеют решающее значение для проверки физической устойчивости сетевых кабелей, всесторонний обзор, предоставляемый тестерами сетей Ethernet, такими как LinkRunner AT от NetAlly, дополняет их функциональность. LinkRunner AT предлагает как необходимое тестирование кабеля, так и углубленную диагностику сети, выходящую за рамки базовых физических соединений, обеспечивая более полную картину общего состояния сети и возможностей подключения. Это приводит к улучшению управления сетью, а также повышению производительности и надежности.
