Сетевые и кабельные тестеры. Руководство покупателя

Магазин Gtest(R) предлагает широкую номенклатуру кабельных тестеров по ссылке в самом конце настоящего Раздела, а также рекомендуемые приборы для тестирования кабельных и сетевых инфраструктур. Также рекомендуются статьи для последующего самообразования

Сетевые кабели напрямую влияют на  эффективность вашего бизнеса . Когда сеть отстает , портится или выходит из строя, соотвественно, ваше предприятие теряет деньги. При проектировании, установке и обслуживании сети вам следует регулярно проверять сетевой кабель на наличие уязвимостей и потенциальных угроз.

Для этого вам понадобится тестер сетевых кабелей. Однозначно.

Чтобы оценить производительность вашего корпоративного кабеля, необходимо знать, какой тестер кабеля вам понадобится . Тестеры сетевых кабелей очень специфичны для функции, которую вы хотите проверить, и типа вашей сетевой проводки. Чтобы помочь вам понять, какой тестер кабеля купить, мы составили полное руководство покупателя по тестерам сетевых кабелей.

Крупные сетевые установки являются сложными для компаний по нескольким причинам. Существует множество компонентов, каждый из которых может вызывать проблемы (неисправный коммутатор, плохой кабель и т. д.). При обеспечении адекватного подключения для крупных предприятий, университетов и больших жилых зданий обычно проводится значительное количество испытаний, которые входят в каждую установку. В конце концов, компания-заказчик захочет убедиться, что соединения работают и что компания-установщик выполнила работу правильно.

Тестер кабеля — это базовый инструмент, с помощью которого установщики могут предоставить убедительное доказательство того, что сеть работает так, как и ожидалось. Однако для установщиков всегда присутствует проблема в том, что вокруг полно предложений кабельных тестеров. Некоторые стоят несколько долларов, а другие — тысячи. Вот что вам и нужно иметь чёткую картину того,  кабельный тестер наилучшим образом подходил для того, чем вы занимаетесь.

Что такое кабельный тестер?

Прежде чем приступить к выбору лучшего тестера, давайте сначала рассмотрим, что именно представляет собой этот прибор.

По сути, кабельный тестер проверяет, что кабельное соединение работает так, как и ожидалось. Большинство кабельных тестеров довольно просты и эффективно тестируют на предмет того, закрыто ли соединение (то есть правильно ли всё, что требуется, подключено). Эти приборы способны предоставить много информации, например, правильно / неправильно ли подключено соединение или есть короткое замыкание.

Более сложные тестеры проверят мощность сигнала. Ухудшение сигнала может стать серьезной проблемой при прокладке кабелей на большие расстояния. Тестеры кабелей также могут проверить, достаточно ли силён сигнал, чтобы быть удовлетворительным для всех принимающих сторон на разных концах сетевой инфраструктуры. Эти приборы также гарантируют, что проводка будет работать на правильной скорости. То есть, достаточно ли она качественная, чтобы работать на скорости 10G? Или, может быть, она работает только на скорости 1G. Это те  вопросов, на которые вполне способен ответить кабельный тестер.

Высококлассные тестеры также проверят сопротивление и многие другие показатели, чтобы убедиться, что ваша проводка соответствует всем применимым стандартам ISO и иным отраслевым стандартам. Таким образом, кабельный тестер можно рассматривать как универсальное средство, позволяющее убедиться в правильности соединения и его ожидаемом качестве.

Как проверить кабель Ethernet без тестера?

Многие небольшие компании, занимающиеся установкой, попытаются обойтись без тестера (или у них будет очень простой прибор). Существует иллюзия, что если вы загружаете компьютер и связь вроде как работает или же вы проверяете, что PoE сработало, то и кабель должен работать все время.

Но проблема в том, что многие глюки с кабелями не визуализируются без наличия тестера. Задержка и перекос, например, могут быть очевидными или нет, но они, безусловно, могут повлиять на вашу электронику и общее качество сигнала. Эта проблема возникает, когда одна или несколько витых пар в сетевом шнуре длиннее или короче других. На большом расстоянии это означает, что сигнал поступает по одной из пар проводов быстрее. Существуют спецификации, в которых указаны допустимые пределы этих задержек. тут Тут без тестера вы не обойтись. .

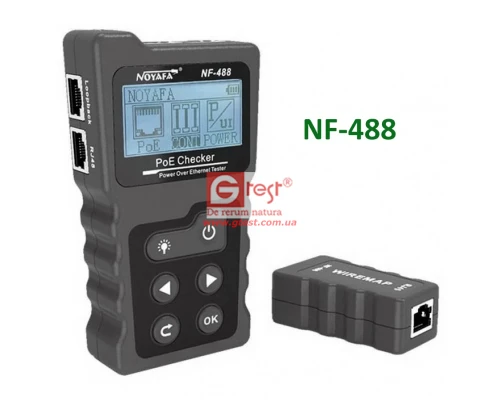

Другая проблема может возникнуть с системами PoE. Многие кабели Ethernet могут передавать 60 Вт мощности через соединение Ethernet. Сопротивление вашего кабеля имеет большое значение для обеспечения стабильности соединения от питания. Если вы выполните установку и не измерите сопротивление, вы будете удивляться, почему у вас постоянно возникают перебои в работе.

В конечном счете, без тестера просто невозможно узнать, действительно ли ваша установка Ethernet верна. Вы можете получать подсказки здесь и там, но чтобы понять, что именно не так, а что правильно, вам понадобится небольшой кусочек оборудования, который расскажет вам подробную информацию об установке.

На что обращать внимание при выборе кабельного тестера?

За последние годы установки Ethernet стали значительно сложнее. С питанием через Ethernet, длинными кабелями, множеством коммутаторов и более высокими скоростями (например, 10 Гбит/с) сейчас важнее, чем когда-либо, чтобы ваша конкретная установка соответствовала спецификациям.

То, что вам нужно от кабельного тестера, частично зависит от того, что вам нужно проверить. Если вам нужна базовая диагностика (например, чтобы убедиться в правильности внутренней проводки), вам, скорее всего, подойдет базовый кабельный тестер, который реализует TDR, идентификацию кабеля и тонирование.

TDR (рефлектометрия во временной области), что помогает вам обнаружить проблемы в вашей кабельной системе, говоря что-то вроде: «Проблема в 100 футах». Вы будете знать, что проблема в самом кабеле, а не в коммутационной панели, например.

Идентификация кабеля позволяет вам проверить, является ли кабель тем самым, который вы считаете. Тонирование — это когда вы испускаете несбалансированный тон по Ethernet, и он действует как «звук», который проходит через систему и позволяет вам получить представление о том, что с чем это  связано.

Это самые простые тестеры. Однако они не расскажут вам всего, что вам нужно знать!

Более многофункциональные тестеры также добавляют в уравнение сетевые стандарты. Вместо «будет ли работать этот кабель», эти тестеры ответят на вопрос «будет ли этот кабель работать как 10G ethernet или 1G ethernet?» А вот уже эти тестеры работают за немного больше денег.

Наконец, первоклассные тестеры проверяют более широкий спектр показателей, чтобы убедиться, что ваши кабели соответствуют стандартам ISO. Они проверят, что ваш сигнал по медная проводке проходит через вносимые потери, NEXT, PS NEXT, ACR-F, PS ACR-F, возвратные потери, TCL, ELTCTL, задержку, перекос и сопротивление. Короче говоря, они гарантируют, что ваши кабели не просто хороши и могут соответствовать требованиям определенной скорости; они проверят, чтобы убедиться, что ваши линии идеальны!

Почему тестеры сетевых кабелей так необходимы?

Существует три основные причины потери, ослабления или повреждения данных:

• Затухание: Затухание — это ослабление или потеря сигнала. Затухание вызывается большой длиной кабеля, увеличением частоты или более высокими температурами.

• Шум : Шум возникает, когда электрический сигнал мешает сигналу отправителя. Шум может исходить от внутренних и внешних источников. Внешний шум может исходить от многих источников, поэтому ваш сетевой кабель должен быть установлен отдельно от всего того, что может генерировать шум.

• Задержки:  Задержки электрического сигнала  могут быть вызваны множеством факторов, таких как слишком длинный кабель, слишком узкая полоса пропускания или высокая задержка.

Чтобы предотвратить ослабление сети, вам следует регулярно проверять ее на наличие задержек, шумов и затухания.

На что обратить внимание при покупке сетевого тестера.

Перед покупкой тестера сетевого кабеля вам необходимо определить, какой тип кабельного тестера вам нужен. Вот различные критерии, которые следует использовать для оценки тестеров кабеля:

Типы тестеров сетевых кабелей

Вам понадобится сетевой кабельный тестер, который работает со сложностью вашей сети . Существует три основных типа сетевых кабельных тестеров.

Проверка тестером сетевой структуры

Тестер сетевого кабеля способен определить, правильно ли вообще подключен кабель . Чаще всего используемые подрядчиками и сетевыми специалистами, тестеры проверки являются первым шагом при устранении неполадок в вашей сети.

Тестировщик квалификации

Тестер квалификации сетевой разводки имеет более сложную конструкцию, чтобы определить, может ли ваш сетевой кабель поддерживать технологические требования вашей сети , такие как VoIP, Gigabit Ethernet или 100BASE-TX. Сетевые специалисты в основном используют тестеры для квалификационного тестирования в целях оценки или устранения неполадок пропускной способности кабеля.

Сертификационный тестер

Сертификационный тестер сетевой разводки определяет, соответствует ли ваш сетевой кабель стандартам кабельных систем . Производители кабелей требуют, чтобы компании-установщики коммерческих сетей передачи данных использовали утверждённые стандартам сертификационные тестеры для подтверждения того, что кабель соответствует заявленным требованиям и гарантиям производителя.

Проектирование и строительство

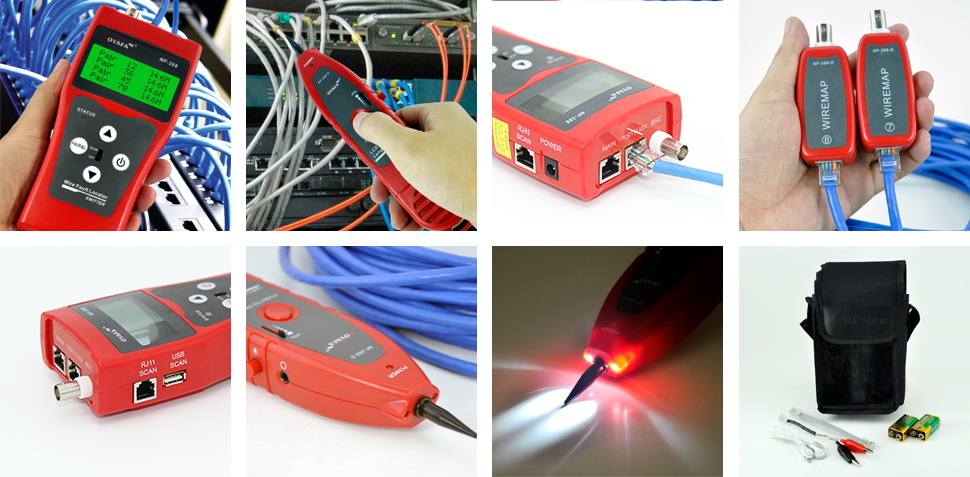

Тестеры сетевых кабелей обычно выпускаются в двух типах моделей:

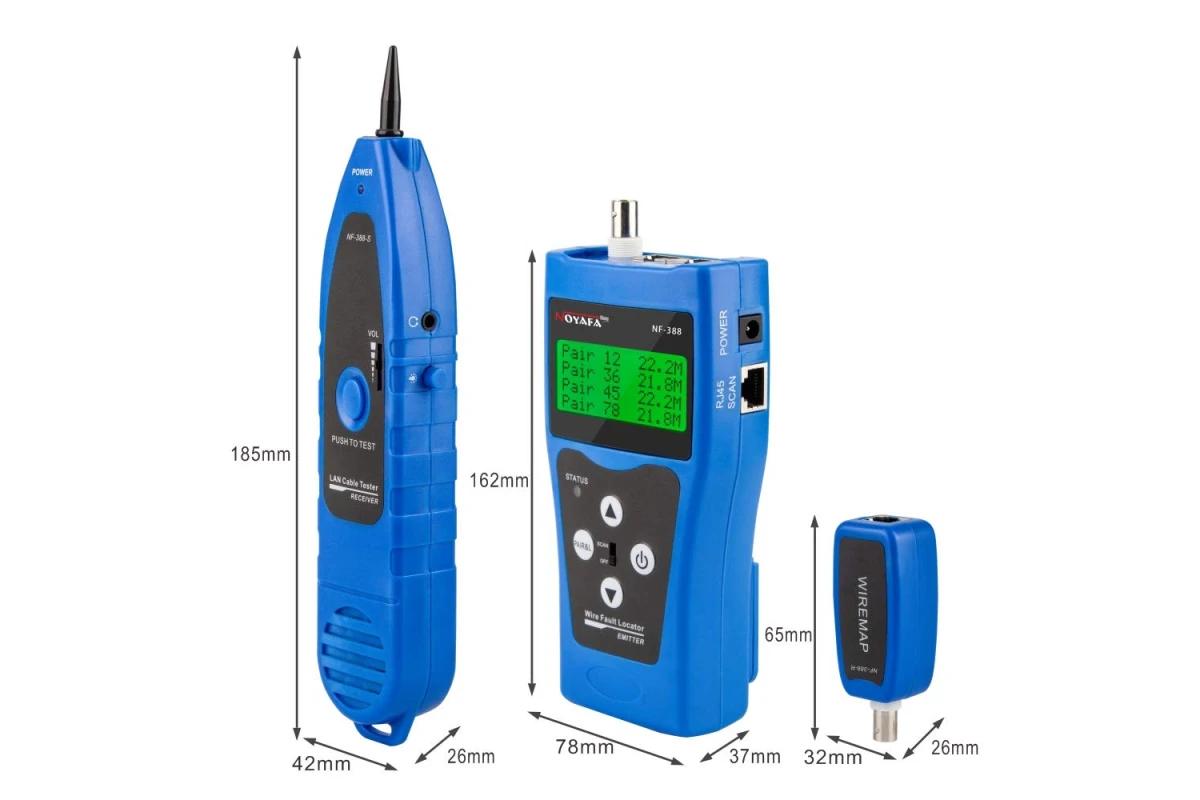

1. Портативный ручной кабельный тестер:  эти тестеры представляют собой единый инструмент с батарейным отсеком, что обеспечивает удобство переноски, эксплуатации и маневренности.

2. Тестер кабеля с отсоединяемым модульным блоком:  это более основательный тестер, в котором один или несколько компонентов могут отсоединяться от основного тестера. Эти типы тестеров распространены среди моделей высокой мощности, поскольку они имеют больше функций, чем ручные тестеры.

Другие важные особенности дизайна, которые вы, возможно, захотите рассмотреть:

• Водонепроницаемость: для использования на открытом воздухе или во влажной среде

• В комплект входит ремешок: он не дает тестеру упасть, когда он не используется.

Длина кабеля Ethernet

Поскольку длина вашего кабеля Ethernet напрямую связана с его собственным сопротивлением и DTR , ваш тестер сетевого кабеля должен иметь достаточное напряжение для проверки длины кабеля. Большинство тестеров кабеля указывают максимальную длину кабеля, которую они могут измерить при различных напряжениях. Вам нужно будет проверить длину вашего сетевого кабеля перед покупкой тестера кабеля, чтобы убедиться, что ваш тестер кабеля способен точно оценить вашу сеть.

Совместимость разъемов

Все кабели Ethernet имеют разъемы на обоих концах, что позволяет подключать сетевое оборудование и другие вычислительные устройства. Вам необходимо проверить, какой тип разъемов имеет ваш кабель, чтобы вы могли найти совместимый тестер, который может подключиться к порту кабеля.

Тестер сетевого кабеля должен поддерживать стандартные кабельные разъемы:

• Зарегистрированный разъем 45 (RJ45): Rj45 является наиболее распространенным разъемом и используется в большинстве кабелей Ethernet  вплоть до кабеля Cat 6 .

• GigaGate45 (GG45): GigaGate45 — это специализированная версия RJ45 для кабелей Cat 7.

• Восемь позиций, восемь контактов (8P8C): 8P8C — это специальный обжимной инструмент, позволяющий вставлять отдельные жилы кабеля в каждый из восьми контактов разъема RJ45.

• Коаксиальные (коаксиальные) разъемы :  Коаксиальные разъемы соединяют кабель с другими устройствами и экранируют кабель.

• SC/SFP : SC/SFP — это специальные разъемы для оптоволоконных кабелей.

Поддержка тестирования WiFi

Большинство сетей включают маршрутизаторы и модемы WiFi для расширения возможностей подключения к сети. Модем WiFi транслирует сетевой сигнал с помощью сотовых сетей для обеспечения беспроводного соединения. Если вы хотите протестировать свою сеть WiFi, вам нужно будет выбрать более качественный кабельный тестер с возможностью WiFi .

Гарантия

Возможно, вам стоит поискать кабельные тестеры с гарантией производителя на случай заводских дефектов. Большинство высококачественных тестеров и тестеров сетевых кабелей корпоративного уровня поставляются с гарантией, защищающей от неисправностей.

Определите требования к сетевому кабелю, прежде чем покупать тестер сетевого кабеля

Проверив сетевой кабель, включая определение длины кабеля и разъемов, вы имеете возможность сузить круг различных вариантов тестера сетевого кабеля, необходимого вашей сети. Вам также следует учесть, какой тип тестирования вам нужно провести и должно ли тестирование поддерживать подключение WiFi.

Иными словами: Максимально сузив критерии, вы сможете определить, какой тестер сетевого кабеля вам понадобится.
