Фантастичні розробки у галузі РЧ аналізу

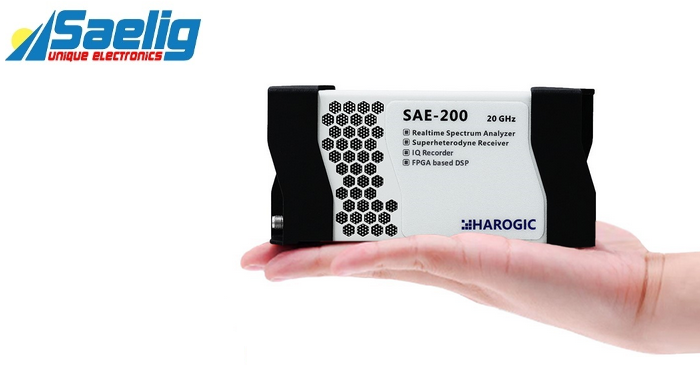

Компанія Saelig представила аналізатори спектру в реальному часі серії Harogic SA з робочими діапазонами 9 кГц - 20 ГГц (SAE-200) та 9 кГц - 40 ГГц (SAN-400).

Модулі приймача та аналізатора спектра серії SA засновані на архітектурі супергетеродинної цифрової ПЧ, оснащені інтерфейсом USB 3.0 та високошвидкісною цифровою обробкою сигналів FPGA, що забезпечує високу продуктивність при компактних розмірах.

Вони оптимізовані для таких застосувань, як приймачі, моніторинг спектру та тестування радіочастотних систем, пропонуючи декілька типів вихідних даних, включаючи спектр, цифровий потік I/Q, форму сигналу виявлення потужності (смуга пропускання нульової розгортки) та спектр у реальному часі.

Компактні розміри, мала вага та низьке енергоспоживання роблять ці пристрої ідеальними для польових та вбудованих застосувань.

Особливості Harogic SAN-400

SAN-400 використовує прямий канал вибірки нижче 88 МГц та супергетеродинний канал змішування від 88 МГц до 40 ГГц. Типове придушення дзеркального каналу та придушення ПЧ становить понад 75 дБн.

Також SAN-400 забезпечує додаткове придушення дзеркальних каналів завдяки алгоритму усунення паразитних сигналів у стандартному режимі спектрального аналізу з розгорткою.

Прилад забезпечує гнучке рішення для приймачів, моніторингу спектру та радіочастотних випробувань. При вазі лише 6,5 унцій він реалізує повний функціонал супергетеродинного приймача та аналізатора спектру в одному компактному корпусі.

Модуль оснащений високоінтегрованим ВЧ фронтендом супергетеродинного типу та внутрішньою системою цифрової обробки сигналів на базі FPGA, що значно прискорює виконання обчислень і знижує навантаження на центральний процесор.

Навіть на малопотужних платформах x86 або ARM під керуванням Linux чи Windows SAN-400 забезпечує якісні результати вимірювань та стабільну роботу.

Компактні розміри та мобільність

Аналізатор спектру SAN-400 важить приблизно 6,5 унцій та має габарити лише 4,9 × 2,4 × 0,7 дюйма, що дозволяє використовувати його як портативне рішення для польових вимірювань та інтегрувати у вбудовані системи контролю і моніторингу.
