А питання залишилися... Частина 5

ГЛАВА 4. Часті питання

Аналіз спектра в реальному масштабі часу існує в деякій формі вже багато років, і оскільки технологія, що лежить в основі цієї архітектури, досягла високої стадії розвитку, аналізатор спектра в реальному масштабі часу став основним інструментом для широкого спектра завдань, пов'язаних з визначенням радіосигналів, що змінюються в часі. У цьому розділі розглядається кілька питань, пов'язаних з аналізом спектра в реальному масштабі часу.

Що являє собою аналіз спектра у реальному масштабі часу?

Основна особливість аналізу спектра в реальному масштабі часу - можливість синхронізації по радіочастотному сигналу, безперервного запису його в пам'ять та аналізу в кількох областях, що дозволяє виявляти радіочастотні сигнали, що змінюються в часі, та визначати їх характеристики.

Що таке смуга пропускання у реальному масштабі часу?

Замість розгорнення частотного діапазону, аналізатор спектра в реальному масштабі часу створює знімки радіосигналу у всьому діапазоні. Цей діапазон називають смугою пропускання у реальному масштабі часу. За допомогою оцифрування сигналу та запису вибірок I/Q у часовій області аналізатор спектра в реальному масштабі часу забезпечує безперервне захоплення сигналів, відповідних його смузі пропускання в реальному масштабі часу, та аналіз параметрів амплітуди, частоти, фази та модуляції у певні моменти часу.
Смуга пропускання в реальному масштабі часу може розташовуватися будь-де в межах абсолютного частотного діапазону приладу. Наприклад, ширина смуги пропускання у реальному масштабі часу Tektronix RSA3308A становить 15 МГц і може розташовуватися в діапазоні 0 – 8 ГГц.
Максимальна ширина смуги пропускання у реальному масштабі часу є важливою характеристикою аналізатора спектра у реальному масштабі часу. Її величина зазвичай обмежена частотою дискретизації аналогово-цифрового перетворювача (АЦП) приладу та смугою пропускання, для якої тракт проміжної частоти приладу має лінійні частотну та фазову характеристики.

Що таке безперервне захоплення у реальному масштабі часу?

Схема реєстрації сигналу в реальному масштабі часу забезпечує безперервне захоплення радіосигналу протягом тривалого часу. Безперервна послідовність вибірок у часовій області записується та зберігається у внутрішній пам'яті аналізатора спектра в реальному масштабі часу. Це дозволяє приладу створювати тимчасову вісь на додаток до звичних осей частоти та амплітуди та відображати такі уявлення сигналу, як спектрограма. Доступ до необроблених уявлень амплітуди та фази сигналу забезпечує додаткову можливість використання аналізатора спектра в реальному масштабі часу для виконання складних завдань аналізу сигналу в частотній, тимчасовій та модуляційній областях з використанням швидкого перетворення Фур'є (БПФ) та інших засобів цифрової обробки сигналів (ЦГЗ) для обробки записаних вибірок, що належать до тимчасової області.
Інше важливе наслідок полягає в тому, що, як описувалося вище, оцифрування та запис всієї енергії радіосигналу в межах смуги пропускання в реальному масштабі часу виконується одночасно на відміну від аналізатора спектра з розгорткою, який безперервно перебудовується в межах частотного діапазону через невеликі інтервали та збирає результати для відображення діапазону. За допомогою аналізатора спектра в реальному масштабі часу користувач може виявляти та визначати характеристики динамічних сигналів з межах смуги пропускання в реальному масштабі часу у будь-який момент у межах блоку безперервного запису даних у часовій області.

Які сигнали називаються «стаціонарними» та «динамічними»?

Стаціонарні (статичні) сигнали - це сигнали, які не змінюються. Багато вимірювання та стандарти зв'язку, реалізовані в аналізаторі спектру, передбачають використання відомих надійних сигналів як вхідні сигнали для тестованого пристрою. Інші завдання полягають у спостереженні найпростіших сигналів коливань, що не згасають, або сигналів, тип модуляції яких добре відомий і не змінюється.
Динамічні сигнали змінюються у часі. Зміни можуть стосуватись амплітуди, частоти, фази або типу модуляції; сигнали можуть зникати і знову з'являтися з постійною періодичністю або через інтервали невідомої тривалості. Такі радіосигнали можуть відігравати важливу роль при виявленні та визначенні характеристик сигналу в багатьох прикладних задачах, від спостереження спектра (коли сигнали з'являються непередбачено і на короткий час) до проектування систем з ФАПЧ (у яких час відновлення після змін частоти повинен відповідати специфікації пристрою).
За допомогою аналізаторів спектра з розгорткою важко виконувати вимірювання параметрів динамічних сигналів, хоча деяку інформацію про сигнали, що змінюються повільно і передбачувано, вони все ж таки можуть дати. Однак аналізатор спектра в реальному масштабі часу спеціально призначений для синхронізації, реєстрації та аналізу динамічних сигналів та перехідних процесів.

Чому залежність потужності від частоти в аналізаторі спектра у реальному масштабі часу виглядає трохи не так, як у аналізаторі спектра з розгорткою?

В аналізаторі спектра в реальному масштабі часу дані про весь діапазон реєструються безперервно, тобто в деяких випадках екран може оновлюватися значно швидше, ніж в аналізаторі спектра з розгорненням.
Для діапазонів частот у межах смуги пропускання у реальному масштабі часу аналізатор спектра в реальному масштабі часу реєструє блок даних, обробляє його, а потім відображає весь діапазон частот одночасно. Відповідно, кожне оновлення екрана – це новий фотознімок спектра. Крім того, під час використання аналізатора спектра в реальному масштабі часу зміни параметрів амплітуди або частоти сигналу відображаються швидко. Динамічні сигнали можуть бути менш стабільними при перегляді на аналізаторі спектра в реальному масштабі часу в порівнянні з аналізатором спектра з розгорткою, оскільки при використанні аналізатора спектра в реальному масштабі часу зміни сигналу відображаються відразу в момент їх появи.
При використанні аналізатора спектра з розгорткою спектр накладається фільтр, відповідний ширині фільтра дозволу за частотою. Амплітуда сигналу на будь-якій частоті діапазону вимірюється тільки при проходженні вікна розгортки через цю частоту. Розмір цього вікна може становити лише кілька відсотків від загального діапазону, але при цьому легко знайти миттєву частоту розгортки. Однак неможливо дізнатися, чи відбувається де-небудь подія, пов'язана, наприклад, з перехідним процесом.
Для діапазонів, що виходять за межі смуги пропускання в реальному масштабі часу, в аналізаторі спектра в реальному масштабі часу на кожному етапі виконується захоплення та обробка одного сегмента діапазону, як і в аналізаторі спектра з розгорненням. Його поведінка в цьому режимі аналогічна поведінці аналізатора спектра з розгорненням, хоча швидкість може істотно відрізнятися внаслідок різних способів реалізації фільтрів роздільної здатності за частотою (як правило, аналоговий - в аналізаторі спектра з розгорненням, цифровий - в аналізаторі спектра в реальному масштабі часу). Для дуже широких інтервалів вимірювань аналізатор спектра в реальному масштабі часу швидше працює при малих значеннях ширини фільтра роздільної здатності за частотою, а аналізатор спектра з розгорненням швидше працює при великих значеннях ширини фільтра роздільної здатності за частотою.

Застосування фільтра дозволу за частотою в стандартному режимі роботи аналізатора спектра з розгорненням призводить до зміни виду сигналів, що вимірюються. Чому?

В аналізаторі спектра в реальному масштабі часу є всі фільтри роздільної здатності за частотою, реалізовані в системі цифрової обробки сигналів. Порівняно зі звичайними аналоговими аналізаторами спектра характеристики цих фільтрів можуть бути значно гострішими, що дозволяє відображати більш вузькі компоненти спектру.
Гостра характеристика фільтра роздільної здатності за частотою є удосконаленням порівняно з аналізаторами спектра з розгорткою, оскільки забезпечується роздільна здатність сигналів з низьким рівнем, близьких до несучої. Фазовий шум простіше побачити, оскільки він не прихований під амплітудно-частотною характеристикою роздільної здатності фільтра за частотою.

Шум при перегляді на аналізаторі спектра у реальному масштабі часу виглядає інакше. Чи можна точно виміряти енергію шуму?

У режимах реєстрації в режимі реального часу аналізатор діапазону в реальному часі робить швидкі знімки вхідного радіосигналу. Якщо потрібно визначити характеристики швидких змін цих радіосигналів, необхідно проаналізувати вхідні сигнали за дуже короткі інтервали часу (кадри).
При цьому точно відображається характерна поведінка шуму спектра, представленого у кожному кадрі. При використанні традиційного аналізатора спектра з розгорненням розгортка повинна виконуватися повільно і, отже, шум усереднюється в процесі розгорнення в межах всього частотного діапазону. Такий триваліший час аналізу аналізатора спектра з розгорткою є причиною відмінностей при відображенні сигналу в порівнянні з аналізатором спектра в реальному масштабі часу.
Ширину смуги шуму аналізатора спектра у реальному масштабі часу дуже легко передбачити, оскільки ширина відліку БПФ відома, її значення визначається системою цифрової обробки сигналу. Тому спектральну щільність шуму можна виміряти в будь-якому діапазоні аналізатора спектра в реальному масштабі часу.
У стандартних режимах реєстрації сигналу аналізатором спектра обробки шуму можна використовувати фільтрацію відеосигналу і усереднення. У цьому випадку форма зашумленого сигналу після усереднення аналогічна формі зашумленого сигналу аналізаторі спектра з розгорткою.

Що таке смуга шуму?

Смуга шуму - це еквівалент смуги роздільної здатності аналізатора спектра з розгорненням в аналізаторі спектра в реальному масштабі часу. У режимах оцифрування в реальному масштабі часу роздільна здатність за частотою аналізатора спектра в реальному масштабі часу виражається його смугою шуму. У стандартному режимі роботи аналізатора спектра (імітація аналізатора спектра з розгорткою) в аналізаторі спектра в реальному масштабі часу використовуються ті ж параметри, що налаштовуються, роздільної здатності по частоті, як і в традиційному аналізаторі спектру з розгорткою.
Смуга шуму фільтра визначається інтегруванням нормованої передавальної функції фільтра по всіх частотах від 0 до нескінченності та зіставленням енергії, що передається фільтром, енергії, що передається при використанні ідеального прямокутного фільтра 1 Гц зі смугою шуму 1 Гц.
В аналізаторах спектра з розгорткою зазвичай використовуються фільтри роздільної здатності за частотою, які характеризуються смугою шуму та виправляються приладом. Знання смуги шуму відіграє важливу роль при виконанні вимірювань, в яких сигнал є шумом або має аналогічний шуму розподіл енергії (як при використанні CDMA).

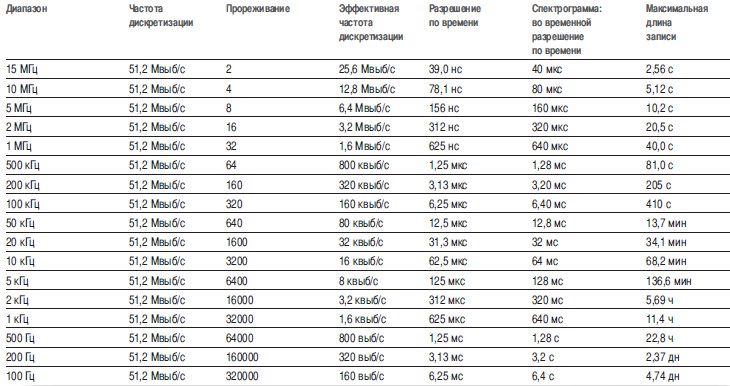

Таблиця 4-1. Варіанти діапазону аналізатора спектра в реальному масштабі часу та відповідні параметри роздільної здатності за часом (Tektronix RSA3300A та WCA200A)

В аналізаторі спектра в реальному масштабі часу в режимі реєстрації даних реального масштабу часу використовується фільтр BH4B. Оскільки фільтрація виконується модулем цифрової обробки сигналу, можна обчислити дійсну ширину смуги шуму та вивести її значення на екран разом з іншими параметрами налаштування приладу та результатами вимірювань. Цей спосіб забезпечує точне вимірювання параметрів шуму.

Як діапазон впливає на дозвіл аналізатора спектра у реальному масштабі часу у часовій області?

Як описувалося у розділі 3, від діапазону аналізатора спектра в реальному масштабі часу залежить ефективна частота дискретизації даних у часовій області, що зберігаються в пам'яті приладу. У таблиці 4-1 показано вплив збільшення та зменшення діапазону.

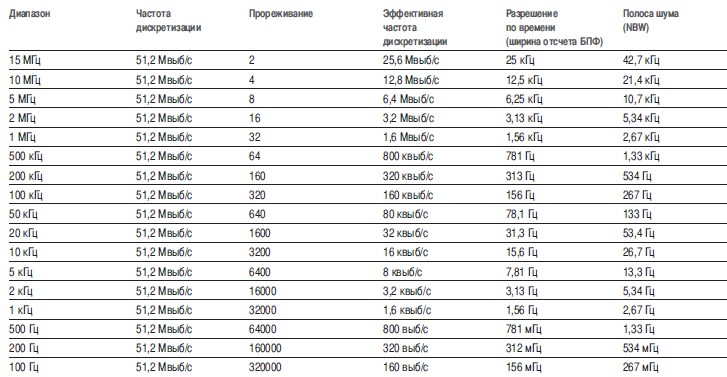

Таблиця 4-2. Варіанти діапазону аналізатора спектра в реальному масштабі часу та відповідні параметри у частотній області (Tektronix RSA3300A та WCA200A)

Як діапазон впливає дозвіл аналізатора спектра в реальному масштабі часу в частотній області?

Процеси перетворення зі зниженням частоти і проріджування однаково сильно впливають на дозвіл аналізатора спектра в реальному масштабі часу частотної області. Роздільна здатність по частоті при виконанні вимірювань в реальному масштабі часу визначається шириною відліку БПФ і шириною смуги шуму для шумоподібних сигналів. У таблиці 4-2 показано вплив збільшення та зменшення діапазону.

Які відмінності у загальних функціях реєстрації радіосигналів в аналізаторі спектра в реальному масштабі часу та аналізаторі спектра з розгорненням?

Аналізатор спектру в реальному масштабі часу зазвичай заслуговує на сприятливі відгуки при порівнянні його з сучасними аналізаторами спектра з розгорткою, в яких використовуються цифрові тракти проміжної частоти. Далі наведено огляд основних областей, в яких аналізатор кожного типу може вносити помилки в результати вимірювань.

Вимірювання у реальному масштабі часу. У аналізаторі спектра з розгорненням практично відсутні можливості виконання вимірювань у реальному масштабі часу і, отже, при вимірі нестаціонарних сигналів вносяться суттєві помилки. Аналізатор спектра в реальному масштабі часу оптимізований для синхронізації, захоплення та аналізу нестаціонарних або змінних сигналів.

Спотворення. Спотворення в аналізаторі спектра з розгорткою та аналізаторі спектра в реальному масштабі часу еквівалентні, оскільки в них використовується перетворювач радіочастотних сигналів. Після перетворювача радіочастотних сигналів спотворення в аналізаторі спектра реальному масштабі часу залежать від дозволу аналогово-цифрового перетворювача (АЦП), а також розрядності подальших операцій цифрової обробки сигналу. Основні принципи технології А&' диктують необхідність компромісу між спотвореннями та смугою пропускання. Аналізатор спектру в реальному масштабі часу спроектований для забезпечення широкої смуги пропускання в реальному масштабі часу і, отже, має менший динамічний діапазон ніж деякі високоякісні аналізатори спектра з розгорткою.

Побічні сигнали. Побічні сигнали можуть генеруватися на етапах обробки широкосмугових сигналів: перетворення аналогового сигналу на цифрову форму, цифрового перетворення даних і швидкого перетворення Фур'є. Однак усі ці показники можуть утримуватися на таких рівнях, щоб вибірковість побічного каналу аналізатора спектра в реальному масштабі часу була еквівалентна аналогічних характеристик аналізаторів спектра з розгорненням.

Тепловий шум та фазовий шум. Переважні процеси обробки теплового шуму та фазового шуму в аналізаторах спектра в реальному масштабі часу та аналізаторах спектра з розгорненням аналогічні.

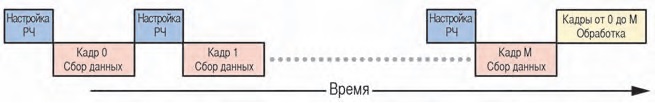

Рис.4-1 Реєстрація та обробка сигналу в стандартному режимі аналізу спектра

Нерівномірність амплітудної характеристики. Показники нерівномірності амплітудної характеристики перетворювача радіочастотних сигналів в аналізаторах спектра в реальному масштабі часу та аналізаторах спектра з розгорненням еквівалентні. Оскільки в аналізаторі спектра в реальному масштабі часу використовується широкосмуговий фільтр ПЧ і цифрові фільтри в цифровому перетворювачі даних оптимізовані для використання перехідної смуги, при проектуванні аналізатора спектра в реальному масштабі часу потрібно особливу увагу приділяти протидії будь-яким відхиленням від плоскої амплітудно-частотної характеристики. На практиці нерівномірність амплітудної характеристики аналізатора спектра у реальному масштабі часу наближається до аналогічного показника аналізаторів спектра з розгорненням.

Помилки детектора та помилки логарифмування. І аналізатор спектру в реальному масштабі часу, і сучасний аналізатор спектру з розгорненням вільні від помилок детектора та помилок логарифмування, властивих колишнім аналоговим аналізаторам спектру. У сучасних приладах, що належать до обох цих сімейств, використовуються аналогово-цифрові перетворювачі та цифрові перетворювачі сигналів для виконання завдань виявлення та переходу до логарифмічної шкали.

Як у аналізаторі спектра у реальному масштабі часу виконуються вимірювання у діапазонах, ширина яких перевищує смугу пропускання у реальному масштабі часу?

У приладах Tektronix RSA3300A та WCA200A використовується два різні режими реєстрації:

► Режим реєстрації блоків даних (як описано в розділах 1 та 2) використовується для виконання більшості вимірювань за допомогою аналізатора спектра у реальному масштабі часу, включаючи аналіз спектра у реальному масштабі часу, аналіз у часовій області та аналіз модуляцій. У цьому режимі діапазон не може перевищувати максимальну ширину смуги пропускання у реальному масштабі часу.
► Стандартний режим реєстрації даних використовується для імітації вимірювань у частотній області традиційного аналізатора спектра з розгорненням. У цьому режимі діапазон може перевищувати максимальну ширину смуги пропускання у реальному масштабі часу.
У стандартному режимі реєстрації даних можна виконувати вимірювання в діапазонах, що перевищують ширину смуги пропускання в реальному масштабі часу, використовуючи два особливі режими вимірювання: стандартний режим роботи аналізатора спектра та режим спектрограми. Слід пам'ятати, що у випадках прилад не виконує безперервні виміри у реальному масштабі часу. Замість реєстрації блоку безперервних вибірок у часовій області реєстрація виконується по кадрах з перервами між кадрами, як показано на рис. 4-1. У цьому режимі використовуються дві різні структури даних.
► Логічний кадр: набір з 590 відображених точок, які використовуються для представлення одного діапазону частот. Діапазон логічного кадру може перевищувати ширину смуги пропускання у реальному масштабі часу.
► Фізичний кадр: набір N вибірок у часовій області, які використовуються для виконання однієї операції БПФ. Для діапазонів, величина яких менша за ширину смуги пропускання в реальному масштабі часу, один фізичний кадр дорівнює одному логічному кадру. Для діапазонів, величина яких більша за ширину смуги пропускання в реальному масштабі часу, кілька фізичних кадрів зіставляються одному логічному кадру.
Для діапазонів, що перевищують ширину смуги пропускання в реальному масштабі часу, діапазон вимірюється з використанням декількох фізичних кадрів, отриманих в результаті налаштування радіочастотного перетворювача сигналу по спектру вхідного сигналу з кроком 10 МГц. На кожному кроці налаштування реєструється один фізичний кадр. Цикл реєстрації подано на рис. 4-1, відповідні дані представлені на рис. 4-2 та 4-3.

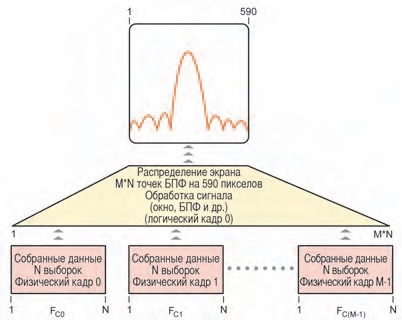

Рис.4-2 Стандартний режим аналізу спектра: зіставлення даних діапазонів, перевищують ширину смуги пропускання реальному масштабі часу. N вибірок для кожного фізичного кадру, M фізичних кадрів та 1 логічний кадр

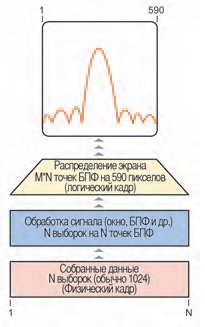

Рис.4-3 Стандартний режим аналізу спектра: зіставлення даних для діапазонів, що не перевищують ширину смуги пропускання в реальному масштабі часу

Чим відрізняється передня панель аналізатора спектра у реальному масштабі часу від передньої панелі аналізатора спектра з розгорткою? Чи є між ними подібність?

Аналізатори спектра в реальному масштабі часу мають безліч таких елементів управління, що й їхні попередники — аналізатори спектра з розгорткою. "Центральна частота", "Діапазон", "Опорний рівень (амплітуда)", "Ослаблення РЧ" та інші кнопки передньої панелі будуть знайомі інженерам, які раніше використовували аналізатори спектру з розгорненням. В аналізаторі спектра в реальному масштабі часу також передбачено стандартний режим роботи аналізатора спектра, в якому відображається залежність потужності від частоти і працює аналогічно аналізатору спектра з розгорткою. У стандартному режимі роботи аналізатора спектра деякі параметри аналізатора спектра в реальному масштабі часу виглядають або поводяться відмінно від аналогічних параметрів аналізаторів спектра з розгорткою. Час розгортки в аналізаторі спектру з розгорткою еквівалентно довжині кадру в аналізаторі спектра в реальному масштабі часу. Довжина кадру залежить від величини діапазону, числа зареєстрованих точок та частоти дискретизації. Користувач може керувати величиною діапазону та іноді числом зареєстрованих точок.
В інших режимах аналізатор спектра в реальному масштабі часу має безліч нових елементів керування, призначених для виконання різних вимірювань у реальному масштабі часу, які неможливо виконати за допомогою спектрального аналізатора з розгорткою. За допомогою елемента керування вибіркою часу користувач може задати, скільки даних в реальному масштабі часу необхідно зареєструвати. Цикли реєстрації можуть бути короткими, один кадр даних, або довгими, наскільки дозволяє обсяг пам'яті. Інші нові елементи управління відносяться до БПФ. Це елементи керування числом точок БПФ, вибором виду функції вікна та фільтрів роздільної здатності за частотою.
Унікальні елементи управління синхронізацією аналізатора спектра у реальному масштабі часу також є новими у сфері спектрального аналізу. Такі функції синхронізації, як синхронізація за частотною маскою, просто неможливо реалізувати у звичайних аналізаторах спектра з розгорненням. В аналізаторі спектра в реальному масштабі часу реалізовано чітку методику управління параметрами синхронізації, включаючи частоту та амплітуду.

Коли слід використовувати аналізатор спектра у реальному масштабі часу? Коли слід використовувати аналізатор спектру з розгорткою?

Жодний аналізатор ніколи не зможе стати найкращим рішенням для будь-якого завдання, пов'язаного з вимірюванням параметрів радіосигналів. Багато поширених вимірів можуть виконуватися з однаковою ефективністю як за допомогою аналізатора спектра з розгорткою, так і з використанням аналізатора спектра в реальному масштабі часу. У багатьох випадках аналізатор спектра в реальному масштабі часу є універсальним інструментом, оскільки він може використовуватися для виконання вимірювань в реальному масштабі часу на додаток до вимірювання основних параметрів частотної області.
► Вимірювання нестаціонарних та динамічних сигналів, що змінюються у часі – аналізатор спектра в реальному масштабі часу
► Синхронізація в реальному масштабі часу, безперервне захоплення та детальний аналіз сигналу — аналізатор спектра в реальному масштабі часу
► Кореляція подій у часовій, частотній та модуляційній області — аналізатор спектра в реальному масштабі часу
► Аналіз модуляції у складних стандартах зв'язку — аналізатор спектра у реальному масштабі часу або векторний аналізатор сигналів
► Вимірювання основних параметрів у частотній області — аналізатор спектра в реальному масштабі часу або аналізатор спектра з розгорненням
► Вимірювання стаціонарних сигналів, коли потрібний надзвичайно широкий динамічний діапазон — аналізатор спектру з розгорненням

РОЗДІЛ 5. Словник термінів

Реєстрація
ціла кількість безперервних за часом кадрів, блок.

Час реєстрації
Інтервал часу, поданий однією реєстрацією. Те саме, що довжина блоку.

Амплітуда
Розмір електричного сигналу.

Амплітудна модуляція (АМ)
Процес, в ході якого амплітуда синусоїдального сигналу (несучої) змінюється відповідно до миттєвого значення напруги другого електричного сигналу (модулюючого).

Час аналізу
Підмножина безперервних за часом вибірок з одного блоку, що використовуються як вхідні значення для аналізу.

Подання для аналізу
Універсальне вікно, яке використовується для відображення результатів вимірювання у реальному масштабі часу.

Блок
Ціла кількість безперервних за часом кадрів.

Несуча
Радіосигнал, над яким виконується модуляція.

Частота несучої
Частота синусоїдальної компоненти несучого сигналу.

Частота несучої
Частота, що відповідає центру частотного діапазону на екрані аналізатора.

Кодограма
Відображення кодового каналу за часом та потужністю. Кодовий канал CDMA представлений осі X, а час, відповідно, осі Y. Рівень потужності позначається кольором.

Синусоїдальний сигнал
Безперервний сигнал у вигляді синусоїди.

дБ за повною шкалою
Одиниця, що виражає рівень потужності в децибелах по відношенню до повної шкали. Залежно від контексту, за повну шкалу приймається розмір екрану або повна шкала АЦП.

дБ мВт
Одиниця, що виражає рівень потужності децибелах по відношенню до потужності 1 мВт.

дБ мВ
Одиниця, що виражає рівень напруги в децибелах по відношенню до напруги 1 мВ.

Децибел (дБ)
Логарифм відношення електричних потужностей, помножений на десять.

Рядок екрану
Горизонтальна або вертикальна лінія на екрані осцилограм, яка використовується як опора при візуальному або автоматичному порівнянні із заданим
рівнем, часом чи частотою.

Спотворення
Погіршення сигналу, що часто внаслідок нелінійних операцій над ним, що проявляється у вигляді виникнення небажаних частотних компонентів. Типовими прикладами можуть послужити гармонійні та інтермодуляційні спотворення.

Динамічний діапазон
Максимальне співвідношення двох рівнів одночасно присутніх на вході сигналів, які можуть бути виміряні із заданою точністю.

БПФ
Швидке перетворення Фур'є — алгоритм математичного розрахунку частотного спектра по дискретному числу точок вибірки у часовій області.

Кадр
Послідовність вибірок, безперервних за часом. Використовується для розрахунку одного частотного спектра.

Довжина кадру
Проміжок часу, представлений вибірками у часовій області, що становлять кадр. Залежить від кількості точок вибірки та частоти вибірки.

Частота
Швидкість коливань сигналу, виражена в герцах, тобто серед періодів коливання в секунду.

Подання у частотній області
Подання потужності спектральних компонент сигналу функції частоти, спектр сигналу.

Дрейф частоти
Поступове зміщення або зміна частоти, що спостерігається за заданий проміжок часу за постійних інших умов. Вимірюється у герцях на секунду.

Синхронізація за частотною маскою
Гнучкий спосіб синхронізації в реальному масштабі часу за заданими подіями, що відбуваються в частотній області.

Частотна модуляція (ЧМ)
Процес, у ході якого частота синусоїдального сигналу (несучої) змінюється відповідно до миттєвого значення напруги другого електричного сигналу (модулюючого).

Діапазон частот
Область частот, у якій діє пристрій. Задається верхньою та нижньою межами.

Інтервал частот
Безперервний діапазон частот між двома межами частот.

Маркер
Візуально помітна точка на осцилограмі, використовувана для отримання інформації про область і діапазон значень, що подаються цією точкою.

Модуляція
Зміна параметрів сигналу, зазвичай передачі інформації.

Шум
Небажані випадкові обурення, накладені на сигнал і погіршують його розбірливість.

Мінімальний рівень шумів
Рівень шумів, властивий системі і мінімальна межа, при якому може спостерігатися вхідний сигнал. Зрештою обмежений тепловими шумами (kTB).

Ширина смуги шуму
Точне значення лінії фільтра, використовуваного для обчислення абсолютного значення потужності, дБ мВт/Гц.

Смуга пропускання у реальному масштабі часу
Діапазон частот, в якому може бути виконано безперервне захоплення сигналу. Залежить від лінії пропускання пристрою перетворення в цифрову форму і тракту ПЧ аналізатора спектра в реальному масштабі часу.

Безперервне захоплення сигналу в реальному масштабі часу
Можливість збору та збереження даних у вигляді безперервних послідовностей вибірок у часовій області, що представляє зміну радіосигналу на значних інтервалах часу.

Аналіз спектра у реальному масштабі часу
Прийом вимірювання, заснований на синхронізації по радіосигналу, безперервному захопленні його в пам'ять та аналізі в часовій та частотній областях та в області модуляції.

Опорний рівень
Рівень сигналу представлений верхньою лінією масштабної сітки екрана аналізатора.

Роздільна здатність за частотою
Ширина смуги пропускання найвужчого фільтра у тракті ПЧ аналізатора спектра. Роздільна здатність по частоті визначає здатність аналізатора до роздільної здатності близько розташованих частотних компонент сигналу.

Чутливість
Міра здатності аналізатора спектра до відображення сигналів мінімального рівня, зазвичай виражається у вигляді мінімального середнього рівня, що відображається шумів.

Спектрограма
Відображення в координатах частота-час-амплітуда, де частота представлена по осі X, а час по осі Y. Рівень потужності позначається кольором.

Спектр
Подання сигналу частотної області у вигляді розподілу енергії його спектральних складових по частоті.

Аналіз спектру
Спосіб вимірювання частотного заповнення радіосигналу.

Векторний аналіз сигналів
Спосіб вимірювання параметрів модуляції радіосигналу.

Список скорочень

АЦП: Аналого-цифровий перетворювач
АМ: Амплітудна модуляція
BH4B: Вікно Блекмена-Харріса 4B
CCDF: Додаткова кумулятивна функція розподілу
CDMA: Множинний доступ із кодовим поділом
CW: Безперервний сигнал
дБ: Децибел
дБ за повною шкалою: Децибел за повною шкалою
DDC: Цифровий перетворювач зі зниженням частоти
ЦГЗ: Цифрова обробка сигналів
EVM: Розмір вектора помилок
ШПФ: Швидке перетворення Фур'є
ЧС: Частотна модуляція
ЧМн: Модуляція із частотною маніпуляцією
ПЧ: Проміжна частота
I/Q: Синфазний / квадратурний
LO: Місцевий гетеродин
NBW: Ширина смуги шуму
OFDM: Ортогональне мультиплексування частотним поділом
ФМ: Фазова модуляція
PSK: Фазова маніпуляція
QAM: Квадратурна амплітудна модуляція
RBW: Роздільна здатність за частотою
РЧ: Радіочастота
rms: Середньоквадратичне значення
RSA: Аналізатор спектру у реальному масштабі часу Tektronix
RTSA: Аналізатор спектру у реальному масштабі часу
SA: Аналізатор спектру
VSA: Векторний аналізатор сигналів
