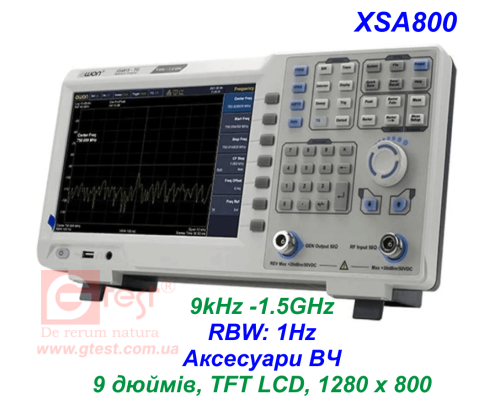

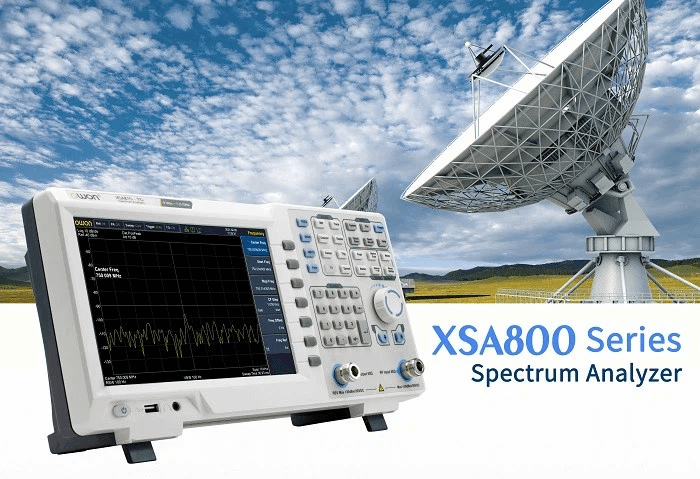

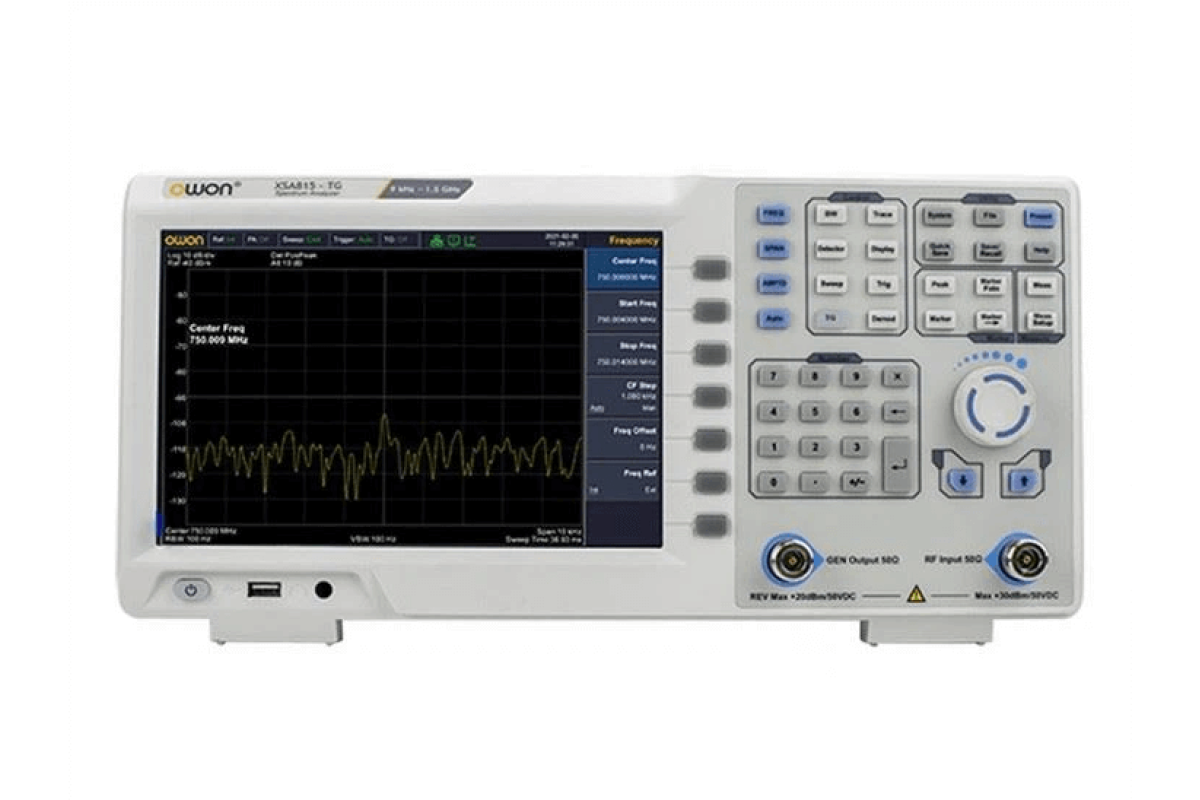

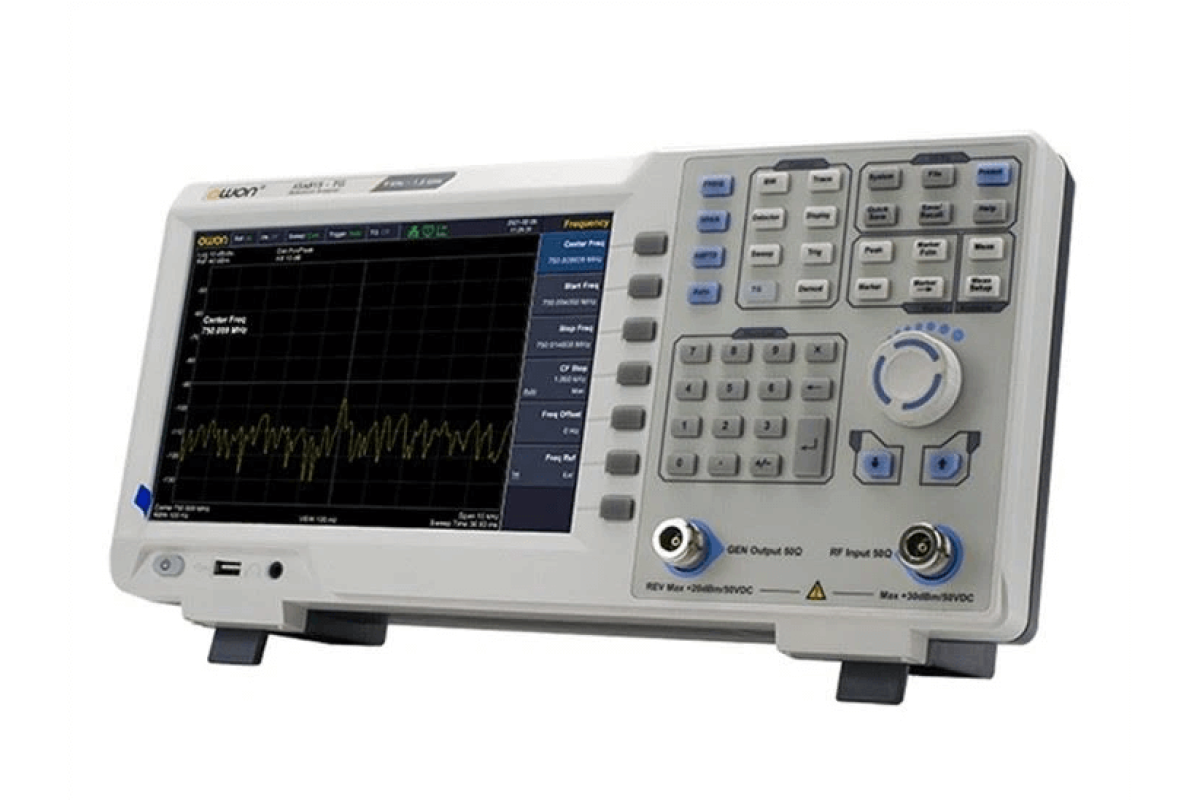

АНАЛІЗАТОРИ СПЕКТРУ МОДЕЛЬНОГО РЯДУ XSA800 OWON

ПОДАННЯ МОДЕЛЬНОГО РЯДУ АНАЛІЗАТОРІВ СПЕКТРА XSA800

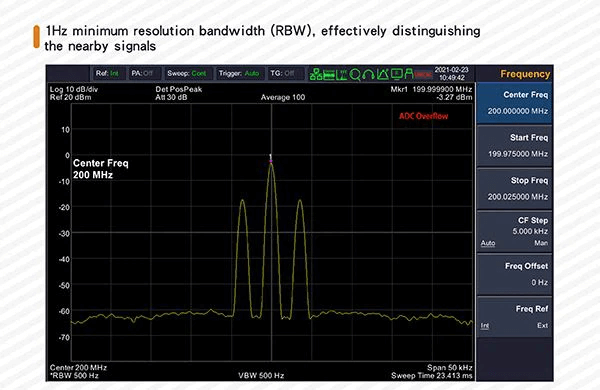

Мінімальна смуга роздільної здатності 1 Гц (RBW),  точно ідентифікує прилеглі («сусідні») сигнали

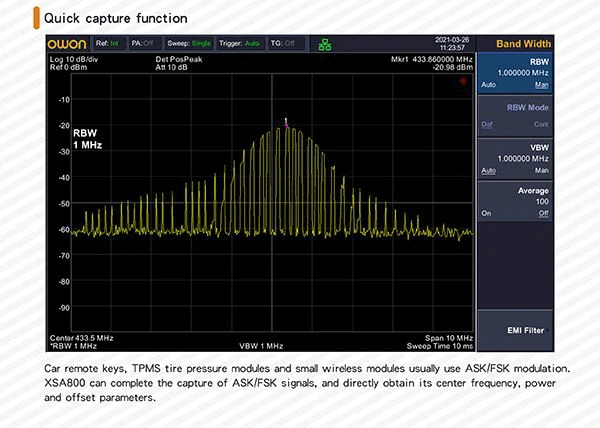

Функція швидкого захоплення

Автомобільні дистанційні ключі, модулі тиску в шинах TPMS та невеликі бездротові модулі зазвичай використовують модуляцію ASK/FSK. XSA800 може виконувати захоплення сигналів ASK/FSK та безпосередньо отримувати параметри центральної частоти, потужності та зміщення.

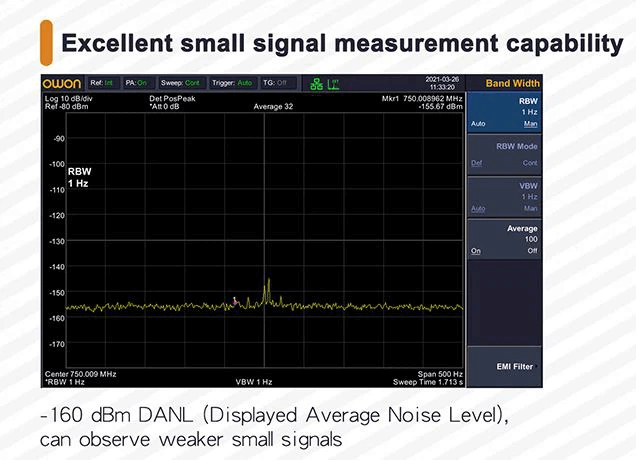

Чудові функції вимірювання характеристик малих та слабких сигналів

-160 дБм DANL (відображається середній рівень шуму), надає чудову можливість спостерігати дуже слабкі сигнали

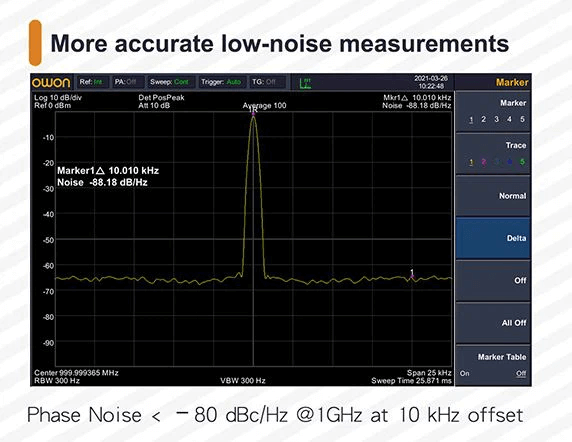

Точніші вимірювання наявності шумів низького рівня

Фазовий шум < –80 дБн/Гц у межах 1 ГГц при налаштуванні 10 кГц

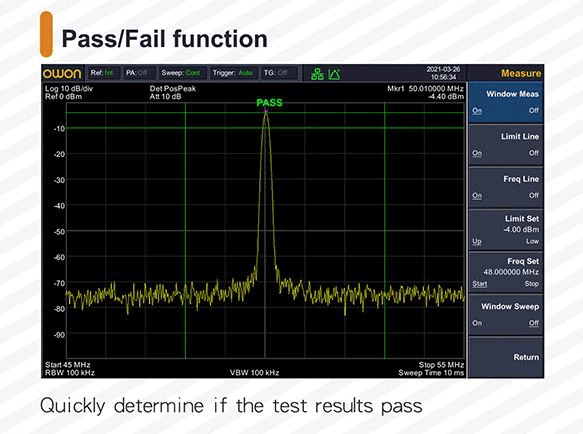

Функція ПРОЙШОВ/НЕ ПРОЙШОВ

Швидке виявлення аномалій під час проведення тестів

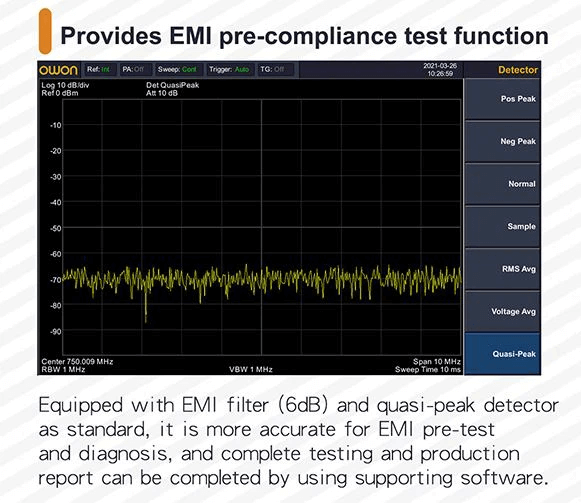

Функція попереднього тестування на відповідність вимогам EMI

Оснащений фільтром електромагнітних перешкод (6 дБ) та квазіпіковим детектором у стандартній комплектації, аналізатор спектру більш точний для попереднього тестування та діагностики електромагнітних перешкод, а повний звіт про отримані результати завдань здійсненого тестування можна скласти за допомогою прикладного програмного забезпечення.

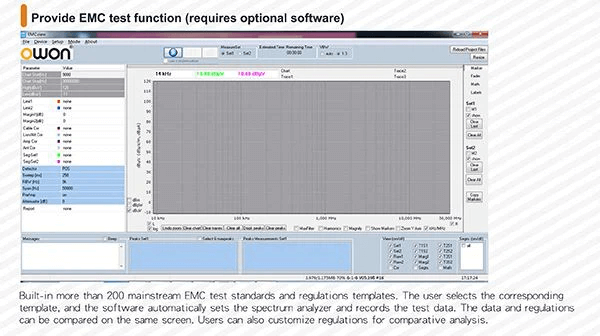

Функція тестування ЕМС (опція прикладного програмного забезпечення)

У аналізатор спектру вбудовано понад 200 основних шаблонів, стандартів та правил випробувань на ЕМС. Користувач має можливість вибрати відповідний шаблон, а прикладне програмне забезпечення автоматично налаштовує прилад та записує результати випробувань. Дані та встановлені нормативи можна порівнювати між собою на одному екрані. Користувачі також мають можливість настроювати алгоритми порівняльного аналізу.

Забезпечення цілого ряду розширених режимів безлічі функцій

Аналіз якості сигналу стандартної модуляції, а також демодуляція акустичних сигналів, тестування напруженості поля, вимірювання каналу та лічильник частоти і т. д. наявність безлічі загальних та розширених функцій тестування об'єктів.

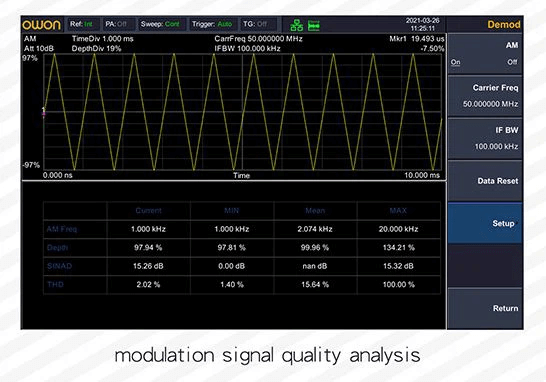

Аналіз якості сигналу модуляції

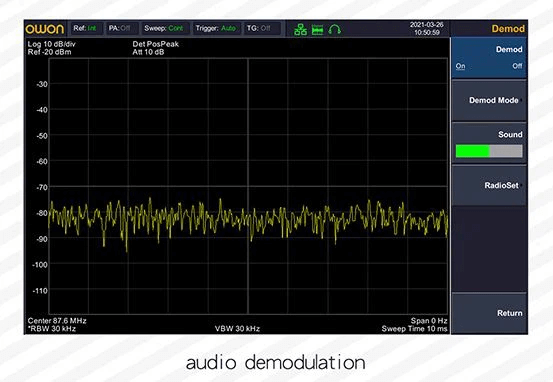

Демодуляція акустичних сигналів

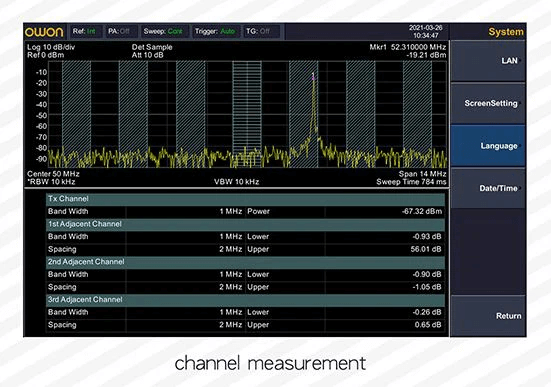

Тестування параметрів каналів

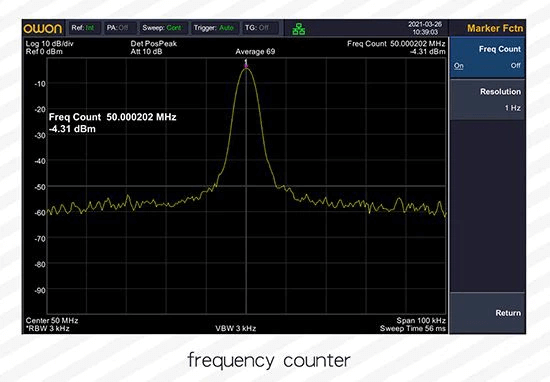

Лічильник частоти

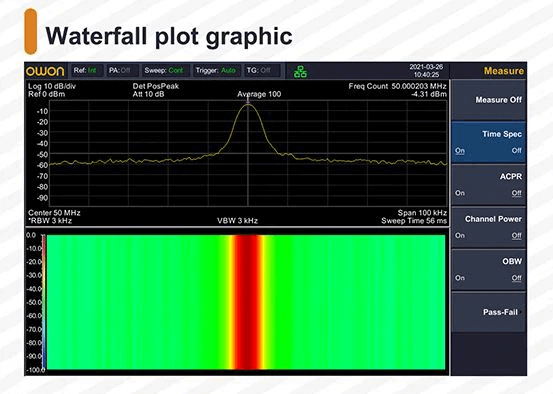

Функція режиму водоспаду

ИЄ можливість вивчення поведінки змінних параметрів сигналу в часі, відстеження поведінки частоти і потужності його (сигналу) у часі, особливо, що стосується сигналів, що перериваються. Користувач має чудову можливість використовувати графік каскадної діаграми для аналізу стабільності сигналу в часі або для локалізації періодичних перешкод у системах зв'язку.

Вага приладу: Приблизно 3.7 кг (основний модуль)

Розміри: 375 мм (ширина) × 185 мм (висота) × 120 мм (товщина)

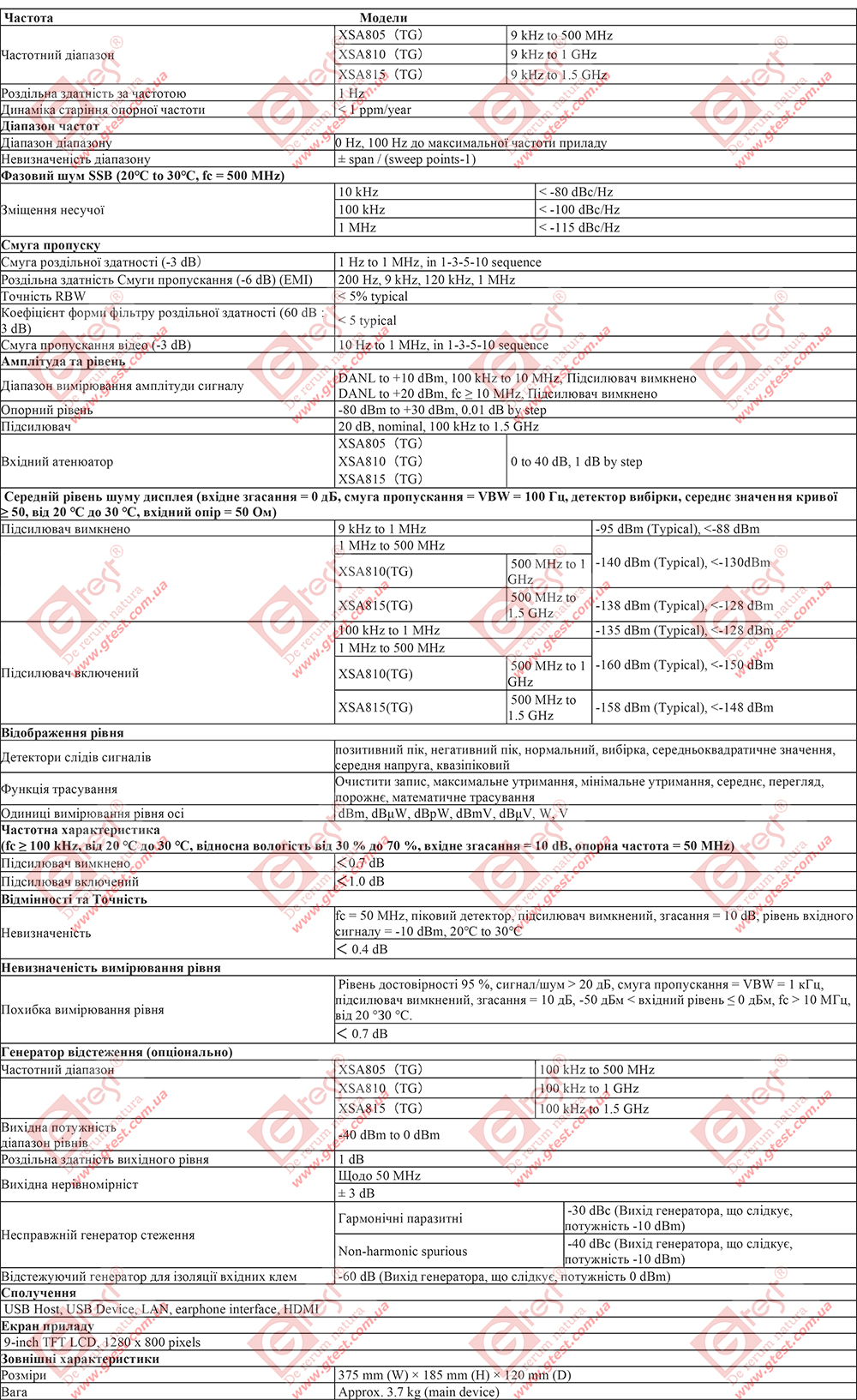

Технічні характеристики

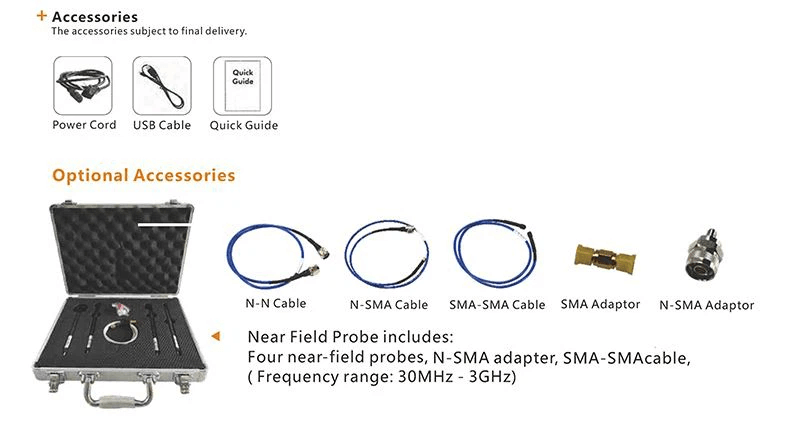

Аксесуари

Звіт по тестуванню 1

Звіт по тестуванню 2

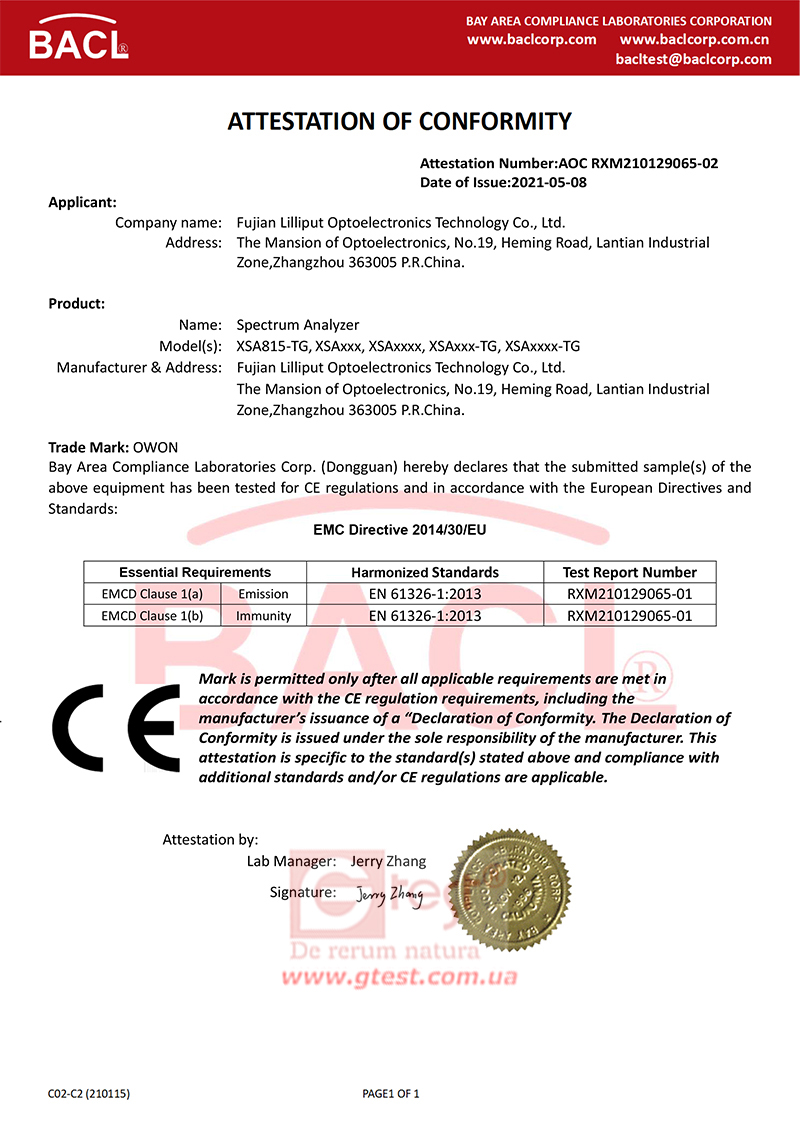

Загальна гарантія

Інструкція з експлуатації (рос.)

Інструкція з експлуатації (eng)
