А що таке режим реального часу? Частина 1

Посилання на сторінку сайту Магазину Gtest(R) з пропонованими Аналізаторами спектру, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

РОЗДІЛ 1. Введення та загальні відомості

Еволюція радіочастотних сигналів

Інженери та вчені постійно шукають нові способи застосування радіочастотних технологій з 1860-х років, коли Джеймс Клерк Максвелл математично передбачив існування електромагнітних хвиль, здатних переносити енергію через порожній простір. Потім, в 1886 році, Генріх Герц провів фізичну демонстрацію існування радіохвиль, а потім Нікола Тесла, Гільєльмо Марконі та інші дослідники відкрили способи зв'язку на великих відстанях за допомогою цих хвиль. Наприкінці століття радіозв'язок став першим практичним застосуванням радіочастотних сигналов.Протягом наступних трьох десятиліть було розпочато дослідницькі проекти з метою пошуку способів передачі та прийому сигналів для виявлення об'єктів та визначення їх місцезнаходження на великих відстанях. На початок Другої світової війни техніка виявлення та визначення дальності за допомогою радіохвиль (радіолокація) стала ще одним поширеним способом застосування радіосигналів.
Протягом останньої частини 20 століття, переважно під впливом безперервного зростання секторів військової техніки та зв'язку, впровадження технологічних нововведень у галузі радіотехніки постійно прискорювалося і продовжує прискорюватись і в даний час. Через необхідність усунення перешкод, утруднення виявлення та розширення можливостей сучасні радіолокаційні системи та комерційні мережі зв'язку мають складну конструкцію. Вони зазвичай застосовуються складні поєднання таких радіотехнічних прийомів як пакетна передача, стрибкоподібна перебудова частоти, множинний доступ із кодовим поділом (CDMA) і адаптивна модуляція. Розробка подібних видів сучасного радіотехнічного обладнання та його успішне об'єднання в діючі системи є гранично складним завданням.
У той же час широке поширення успіхів стільникової технології та бездротових мереж передачі даних збило ціни на основні радіотехнічні компоненти. Це спонукало виробників, які діють поза традиційними галузями військової та зв'язкової техніки вбудовувати прості радіопристрої в побутові прилади. Радіопередавачі набули такого широкого поширення, що їх можна виявити практично скрізь: у домашній побутовій техніці, у медичних приладах у лікарні, у промислових керуючих пристроях на заводах; існують навіть стежать пристрої, імплантовані під шкіру худоби, свійських тварин і людей.
Оскільки радіосигнали набули широкого поширення в сучасному світі, не менш часто трапляються і неполадки, зумовлені взаємодією пристроїв, що генерують ці сигнали. Пристрої, що працюють у ліцензованому діапазоні частот, наприклад, мобільні телефони, не повинні випромінювати в сусідніх частотних каналах. Особливо важко виконати цю вимогу у складних пристроях, які підтримують кілька стандартів, перемикаються в різні режими передачі та одночасно підтримують зв'язок із різними елементами мережі. Простіші пристрої, що працюють у частотних діапазонах, що не ліцензуються, повинні правильно функціонувати за наявності перешкодових сигналів. Законодавство часто вимагає, щоб пристрої передавали сигнал короткими імпульсами з низьким рівнем потужності.
Щоб вирішувати завдання, сучасним інженерам і вченим важливо мати можливість надійно виявляти радіочастотні сигнали, що змінюються в часі, і визначати їх характеристики. Виконати це за допомогою звичайних вимірювальних приладів досить складно. Для вирішення цих проблем у корпорації Tektronix розроблено аналізатори спектру у реальному масштабі часу. Ці прилади забезпечують синхронізацію за радіочастотними сигналами, негайно записують їх у пам'ять і аналізують у частотній і часовій областях та області модуляції. У цьому документі описано роботу аналізаторів спектра з обробкою в реальному масштабі часу та наведено основні відомості про їх використання для вирішення різних вимірювальних завдань, пов'язаних із захопленням та аналізом сучасних радіочастотних сигналів.

Сучасні завдання вимірювання радіосигналів

При дослідженні сучасних радіочастотних пристроїв необхідно вивчати зміну частоти, амплітуди і параметрів модуляції на коротких і тривалих інтервалах часу. У цих випадках звичайні прилади, такі як аналізатори спектру з розгорткою та векторні аналізатори сигналів, дозволяють отримати знімки сигналів у частотній області та області модуляції, але часто цієї інформації недостатньо для надійного опису динамічного радіочастотного сигналу, що виробляється пристроєм. Завдяки аналізаторам спектра з обробкою сигналу в реальному масштабі часу до вимірів входить ще один важливий параметр - час.
Розглянемо кілька типових завдань виміру.
► Захоплення та аналіз нестаціонарних та динамічних сигналів.
► Захоплення пакетної передачі, викидів, перехідних процесів під час перемикання.
► Визначення часу встановлення системи ФАПЧ, частоти дрейфу, мікрофонного ефекту.
► Виявлення короткочасних перешкод, аналіз шуму.
► Захоплення сигналів із розподіленим спектром та сигналів зі стрибкоподібною перебудовою частоти.
► Моніторинг використання спектра, виявлення сторонніх передач.
► Випробування на сумісність, діагностика електромагнітних перешкод.
► Аналіз аналогової модуляції.
►Дослідження схем модуляції зі зміною часу.
► Налагодити складні стандарти бездротового зв'язку за допомогою синхронного представлення в різних областях.
► Діагностика якості модуляції.
У кожному випадку вимірювання радіочастотні сигнали змінюються в часі, часто ці зміни непередбачувані. Щоб визначити характеристики цих сигналів, потрібен прилад, здатний синхронізуватися як за відомими, так і непередбачуваними подіями, негайно захоплювати сигнали і зберігати їх у пам'яті, а потім аналізувати залежності частоти, амплітуди і параметрів модуляції від часу.

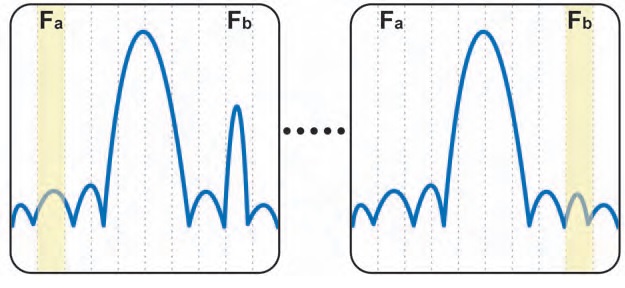

Рис.1-1 Аналізатор спектра з розгорткою послідовно переглядає частоти. При цьому часто виявляються пропущеними важливі нестаціонарні події, що відбуваються поза поточною смужкою частот розгортки (на малюнку зазначено жовтим)

Короткий огляд схем побудови вимірювальних приладів

Аналізатор спектру в реальному масштабі часу - новий вимірювальний прилад, створений корпорацією Tektronix для радіотехнічних вимірювань, описаних вище. Щоб вивчити роботу аналізатора спектра в реальному масштабі часу і зрозуміти значення вимірювань, виконаних за його допомогою, корисно спочатку розглянути два інші типи аналізаторів спектра: аналізатор з розгорткою та векторний сигналізатор.

Аналізатор спектру з розгорткою - звичайний аналіз у частотній області

Супергетеродинний аналізатор спектру з розгорткою побудований за звичайною схемою, яка кілька десятиліть тому вперше дозволила інженерам проводити вимірювання частотної області. Спочатку аналізатори з розгорненням будувалися виключно на аналогових компонентах, але потім пройшли той же шлях розвитку, що й область техніки, в якій вони використовуються. У сучасних аналізаторах спектра з розгорненням використовуються такі цифрові елементи як АЦП, засоби цифрової обробки сигналів та мікропроцесори. Однак основний підхід здебільшого залишається без змін і найкраще підходить для дослідження керованих стаціонарних сигналів.
Вимірювання залежності потужності від частоти в аналізаторах спектра з розгорненням виконується шляхом перетворення частоти досліджуваного сигналу з пониженням та його розгортки з пропусканням через смуговий фільтр зі смугою пропускання роздільної здатності. На смуговим фільтром встановлений детектор, що обчислює амплітуду на кожній частоті вибраного діапазону. Цей метод забезпечує широкий динамічний діапазон, проте має той істотний недолік, що кожен момент дані амплітуди розраховуються лише в одній точці. Розгортка в діапазоні частот аналізатора потребує певного часу, у деяких випадках до кількох секунд. Даний підхід грунтується на припущенні, що за час, поки аналізатор виконує кілька циклів розгортки, сигнал, що вимірюється, не зазнає істотних змін. Отже, потрібен відносно стабільний вхідний сигнал, що не змінюється. Якщо у сигналі є швидкі зміни, ймовірно, вони будуть пропущені. Як показано на рис. 1-1, під час ходу розгортки проглядається ділянка частотної осі F _a , тоді як миттєва спектральна подія відбувається на ділянці F _b (діаграма зліва). На той час як розгортка сягає ділянки F _b , подія припиняється і залишається невиявленим (діаграма справа). У аналізаторах спектра з розгорткою не забезпечується синхронізація за нестаціонарним сигналом і зберігається повна запис залежності сигналу від часу.

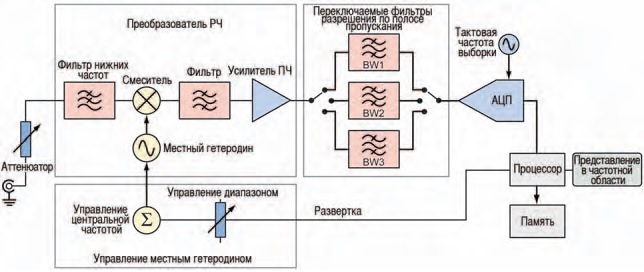

Рис.1-2 Типова схема аналізатора спектра з розгорненням

На рис. 1-2 зображено схему типового сучасного аналізатора спектра з розгорткою. У ньому, на додаток до широкосмугових аналогових фільтрів смуги частот роздільної здатності, успадкованим від попередніх конструкцій, є цифрові засоби, що замінюють фільтри з вужчою смугою. Фільтрація, змішування частот та посилення до АЦП виконується аналоговими засобами в смугах частот BW ₁ BW ₂ і BW ₃ . Якщо потрібно фільтр з більш вузькою смугою, ніж BW ₃ він накладається за допомогою цифрової обробки сигналів після аналого-цифрового перетворення. До АЦП і процесору цифрової обробки сигналів висуваються досить високі вимоги. Забезпечити досить малі значення нелінійності та шуму АЦП - непросте завдання, хоча при цьому усуваються деякі види похибок, властивих суто аналоговим аналізаторам спектра.

Векторні аналізатори сигналу – аналіз цифрової модуляції.

Звичайні аналізатори спектра з розгорткою виконують скалярні вимірювання, що забезпечують інформацію лише про амплітуд вхідного сигналу. Для аналізу сигналу, що несе цифрову модуляцію, потрібні векторні вимірювання, що забезпечують інформацію про амплітуд і фазу. p align="justify"> Векторний аналізатор сигналів спеціально сконструйований для аналізу цифрової модуляції. Спрощену блок-схему векторного аналізатора наведено на рис. 1-3.

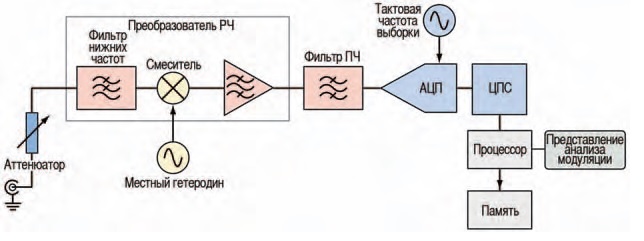

Рис.1-3 Схема типового векторного аналізатора сигналів

Векторні аналізатори оптимізовані для вимірювань модуляції. Подібно аналізатори спектра в реальному масштабі часу, описаному в наступному розділі, векторний аналізатор сигналів повністю перетворює на цифрову форму радіосигнал в межах смуги пропускання приладу, щоб витягти з нього інформацію про амплітуд і фазу, необхідну для вимірювання цифрової модуляції. Однак більшість векторних аналізаторів сигналів (хоча і не всі) призначені для збору миттєвих знімків вхідного сигналу в довільні моменти часу, що робить важким, а то й неможливим завдання збереження тривалого запису послідовних вибірок для кумулятивного накопичення інформації про зміну сигналу з часом. Як і в аналізаторах спектра з розгорненням, можливості синхронізації обмежені синхронізацією на проміжній частоті та зовнішньою синхронізацією.
У векторних аналізаторах сигналів перетворення в цифрову форму за допомогою АЦП виконується над широкосмуговим сигналом ПЧ, а перетворення зі зниженням частоти, фільтрація та детектування здійснюються у цифровому вигляді. Перетворення з часової області на частотну виконується за допомогою алгоритму БПФ. Особливе значення для характеристик приладу мають лінійність та динамічний діапазон АЦП. Не менш важлива наявність засобів цифрової обробки сигналу, що мають достатню потужність для швидкого виконання вимірювань.
За допомогою векторного аналізатора сигналів вимірюються такі параметри модуляції, як величина вектора помилок; аналізатор забезпечує інші види відображення, наприклад у вигляді діаграми «сузір'я». Автономні векторні аналізатори сигналів часто застосовують як доповнення до звичайних аналізаторів спектра з розгорткою. Крім того, схеми багатьох сучасних приладів дозволяють виконувати функції як аналізатора спектра з розгорткою, так і векторного аналізатора сигналів, що дозволяє виконувати одним приладом (але не одночасно) вимірювання як частотної області, так і області модуляції.

Аналізатори спектра в реальному масштабі часу – синхронізація, захоплення, аналіз

Як було згадано в попередньому розділі, аналізатор спектра в реальному масштабі часу призначений для виконання вимірювань, пов'язаних із нестаціонарними та динамічними радіосигналами. Основна особливість аналізу спектра в реальному масштабі часу - це можливість синхронізації по радіочастотному сигналу, негайного запису його в пам'ять та аналізу в кількох областях. Це дозволяє надійно виявляти радіочастотні сигнали, що змінюються у часі, та визначати їх характеристики.
На рис. 1-4 зображено спрощену блок-схему аналізатора спектра в реальному масштабі часу. (Докладніша схема та опис роботи блоків наведені в розділі 2). Радіочастотні вхідні ланцюги, що перебудовуються в межах всього робочого діапазону приладу, виконують перетворення частоти вхідного сигналу зі зниженням до фіксованої проміжної частоти, що відповідає максимальній смузі частот приладу в реальному масштабі часу. Після цього сигнал фільтрується, перетворюється на цифрову форму за допомогою АЦП і надходить на модуль цифрової обробки сигналів (ЦОС), керуючий функціями синхронізації, пам'яті та аналізу. Елементи цієї блок-схеми аналогічні наявним у векторному аналізаторі сигналів, і процес збору даних протікає схожим чином, проте аналізатор спектра в реальному масштабі часу оптимізований для здійснення синхронізації в реальному масштабі часу, безперервного захоплення сигналу та одночасного аналізу в кількох областях. Крім того, досягнуті успіхи в технології АЦП дозволяють здійснювати перетворення в широкому динамічному діапазоні з низьким рівнем шуму, що дозволяє забезпечити основні радіочастотні характеристики аналізатора спектра в реальному масштабі часу, рівні або перевершують характеристики багатьох аналізаторів спектра з розгорненням.

Рис.1-4 Схема типового аналізатора спектра у реальному масштабі часу

Для вимірюваних сигналів, що займають смугу частот, меншу або рівну смузі частот аналізатора в реальному масштабі часу, схема аналізатора спектра в реальному масштабі часу така архітектура забезпечує безперервне захоплення вхідного сигналу без розривів у часі шляхом перетворення в цифрову форму радіочастотного сигналу та збереження в суміжних часу вибірок. Це дає низку переваг у порівнянні з процесом збору даних в аналізаторах спектра з розгорткою, в якому зображення в частотній області створюється після декількох періодів розгорнення робочого діапазону частот. У наступних розділах цього документа докладно описано ці переваги.

Основні уявлення при аналізі спектра у реальному масштабі часу

Вибірки, кадри та блоки

Вимірювання, що виконуються аналізатором спектра у реальному масштабі часу, реалізовані за допомогою прийомів цифрової обробки сигналів (ЦГЗ). Щоб зрозуміти, як проводяться вимірювання радіосигналу в часовій і частотній областях і області модуляції, перш за все необхідно розібратися в тому, яким чином в приладі збираються і зберігаються дані про сигнал. Після перетворення в цифрову форму за допомогою АЦП сигнал представлений даними в часовій області, за якими за допомогою ЦОС розраховуються всі параметри частотної області та області модуляції. Ці питання докладніше розглянуті у розділі 2.
Ієрархія даних, що зберігаються в аналізаторі спектра в реальному масштабі часу при безперервному захопленні сигналу реального часу, описується трьома термінами: вибірки, кадри та блоки. На рис. 1-5 зображено структуру «вибірка-кадр-блок».

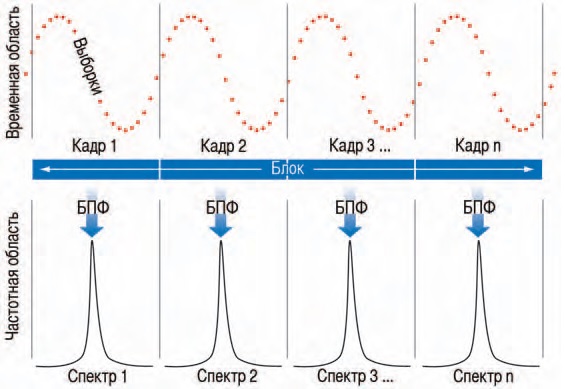

Рис.1-5 Вибірки, кадри та блоки: ієрархія пам'яті аналізатора спектра в реальному масштабі часу

Нижчим рівнем ієрархії даних є вибірка , що представляє дискретну точку даних у часовій області. Цей елемент зустрічається і в інших випадках застосування цифрової дискретизації сигналів, наприклад, в осцилографах реального масштабу часу та цифрових перетворювачів на основі ПК. Тактична частота вибірки, що визначає часовий проміжок між сусідніми вибірками, залежить від обраного діапазону. В аналізаторі спектра в реальному масштабі часу вибірки зберігаються в пам'яті у вигляді пар квадратурних компонентів I/Q, що містять інформацію про амплітуд і фазу.
Наступним щаблем є кадр . Кадр складається з цілого числа безперервних вибірок і служить основною одиницею, до якої може бути застосоване швидке перетворення Фур'є (БПФ) для перетворення даних з тимчасової області частотну. 'При цьому з кожного кадру виходить один спектр частотної області.
На верхньому рівні ієрархії реєстрації сигналу стоїть блок , що з кількох сусідніх кадрів, захоплених безперервно у часі. Довжина блоку (називається також довжиною реєстрації) є повним часом, охопленим одним безперервним збором даних. В межах блоку вхідний сигнал подано без розривів за часом.
Якщо аналізатор знаходиться в режимі реального часу, дані кожного блоку збираються безперервно і зберігаються в пам'яті. Потім вони обробляються засобами ЦОС для аналізу залежності сигналу від часу, частоти і модуляції. У звичайних режимах спектрального аналізу аналізатор спектра в реальному масштабі часу може імітувати роботу аналізатора з розгорткою шляхом ступінчастої перенастроювання радіочастотних вхідних ланцюгів у діапазонах частот, що перевищують максимальну смугу частот у реальному масштабі часу. Для отримання додаткових відомостей див. розділ 4.

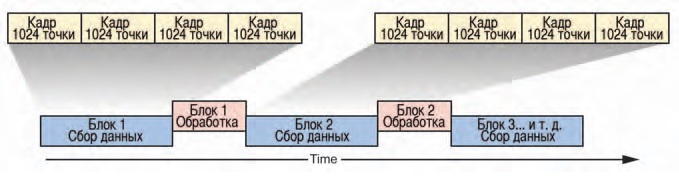

Рис.1-6 Реєстрація та обробка блоків даних за допомогою аналізатора спектра в реальному масштабі часу

На рис. 1-6 зображено процес реєстрації блоку даних. Він забезпечує безперервне захоплення у реальному масштабі часу. Кожна реєстрація сигналу забезпечує безперервний запис усіх кадрів блоку, але між блоками залишаються розриви. Після завершення обробки сигналу одному записаному блоці починається реєстрація даних наступного блоку. Після збереження блоку в пам'яті можна виконати будь-які вимірювання у реальному масштабі часу. Наприклад, сигнал, записаний у режимі спектрального аналізу у реальному масштабі часу, можна проаналізувати як демодуляції і часовому режимі. Число кадрів у блоці можна визначити розподілом довжини реєстрації на довжину кадру. Довжина реєстрації, введена користувачем, округляється таким чином, щоб у блоці було ціле число кадрів. максимальна довжина реєстрації варіює від кількох секунд до кількох днів і залежить від вибраного частотного діапазону вимірювання та глибини пам'яті приладу. Приклади для конкретних аналізаторів спектра у реальному масштабі часу наведено у розділі 4.

Синхронізація у реальному масштабі часу

У більшості приладів для спектрального аналізу тривалий час не вистачало розвинених функцій синхронізації. Аналізатор спектра у реальному масштабі часу — перший аналізатор, у якому реалізована синхронізація в частотної області у реальному масштабі часу та інші інтуїтивно зрозумілі режими синхронізації на додаток до простої синхронізації лише на рівні ПЧ та зовнішньої синхронізації. Існує безліч причин, через які звичайна схема аналізатора спектра з розгорткою не підходить для синхронізації в реальному часі. Основна їх та, що у аналізаторі з розгорткою подія синхронізації використовується запуску розгортки. З іншого боку, в аналізаторі спектра в реальному масштабі часу подія синхронізації використовується як точка відліку часу для безперервної реєстрації сигналу. Це дозволяє реалізувати кілька додаткових функцій, наприклад, можливість зберегти інформацію як до , так і після синхронізації. Детальнішу інформацію про синхронізацію в реальному масштабі часу наведено в розділі 2.

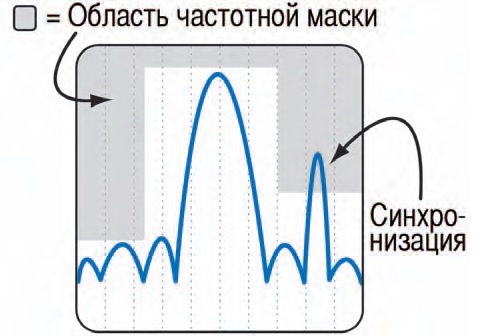

Рис.1-7 Синхронізація у частотній області в реальному масштабі часу з використанням частотної маски

Ще одна важлива особливість аналізаторів спектра в реальному масштабі часу - синхронізація частотної маски в реальному масштабі часу, що дозволяє користувачеві встановити синхронізацію за обраними подіями в частотній області. Як показано на рис. 1-7 маска визначає набір умов в межах смуги пропускання приладу в реальному масштабі часу, що призводять до появи події синхронізації.

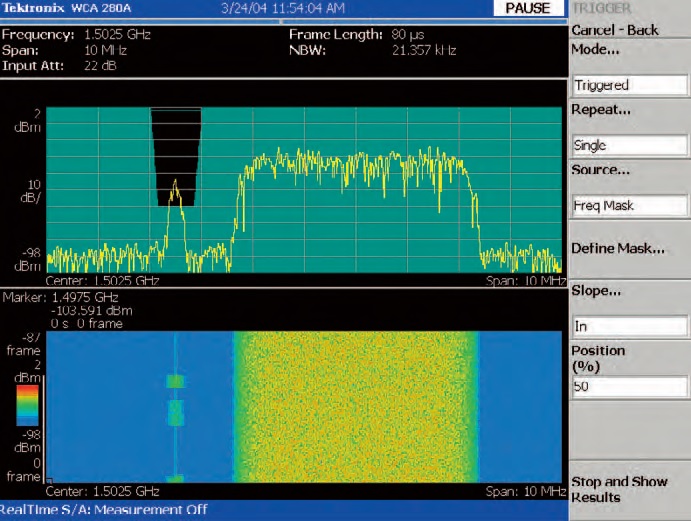

Рис.1-8 Використання частотної маски для синхронізації імпульсу низького рівня у присутності великого сигналу

Гнучка синхронізація за частотною маскою - потужний засіб надійного виявлення та аналізу динамічних радіосигналів. Крім того, цю функцію можна використовувати для проведення вимірювань, які неможливо виконати за допомогою звичайних аналізаторів спектра, наприклад захоплення нестаціонарних подій з невисоким рівнем сигналу, що відбуваються на тлі потужніших радіосигналів (див. рис.1-8) і виявлення сигналів, що періодично з'являються на заданих частотах у складному частотному спектрі (див. рис.1-9).

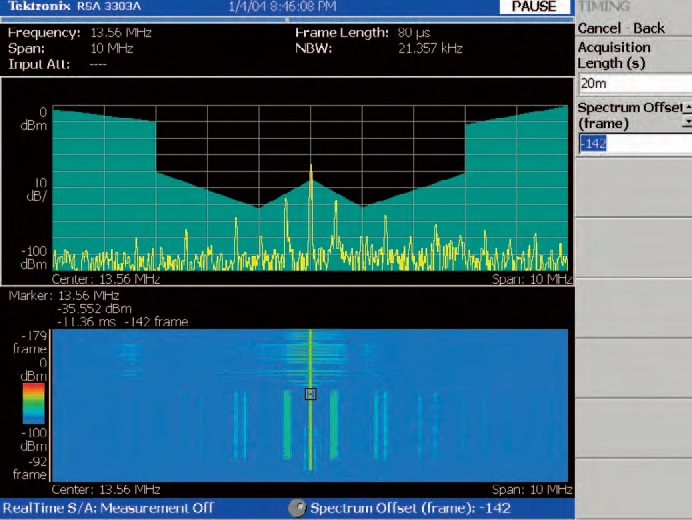

Рис.1-9 Використання частотної маски для синхронізації за особливим сигналом у складних спектральних умовах

Безперервне захоплення сигналу та спектрограма

Після того, як визначено умови запуску в реальному масштабі часу та прилад підготовлений до початку реєстрації сигналу, аналізатор спектра в реальному масштабі часу безперервно шукає у вхідному сигналі задану подію синхронізації. Під час очікування цієї події безперервно проводиться перетворення сигналу в цифрову форму і передача даних буфер захоплення, організований у вигляді черги («перший увійшов-перший вийшов»), в якому більш старі дані видаляються в міру накопичення нових. Таким чином, при виявленні події синхронізації в пам'яті аналізатора знаходяться дані, що передують цій події, так і дані, що йдуть за ним.
Як було описано раніше, цей процес забезпечує безперервну реєстрацію заданого блоку, в межах якого сигнал представлений безперервною послідовністю вибірок у часовій області. Після збереження цих даних у пам'яті вони доступні для обробки та аналізу з використанням різних способів відображення, наприклад потужність залежно від частоти, спектрограми та подання у кількох областях. Зібрані дані зберігаються в пам'яті з довільним доступом до тих пір, поки поверх них не будуть записані дані наступної реєстрації; крім того, дані можна записати на внутрішній жорсткий диск аналізатора спектра в реальному масштабі часу.
Спектрограма - важливий вимір, що забезпечує інтуїтивно зрозуміле відображення залежності частоти та амплітуди від часу. По горизонтальній осі представлений той самий діапазон частот, що і відображенні залежності потужності від частоти у звичайному аналізаторі. Однак у спектрограмі вертикальної осі відображається час, а амплітуда представлена кольором. Кожен "шар" спектрограми відповідає одному частотному спектру, обчисленому по одному кадру даних у часовій області. На рис. 1-10 зображено принцип побудови спектрограми динамічного сигналу .

Рис.1-10 Відображення спектрограми

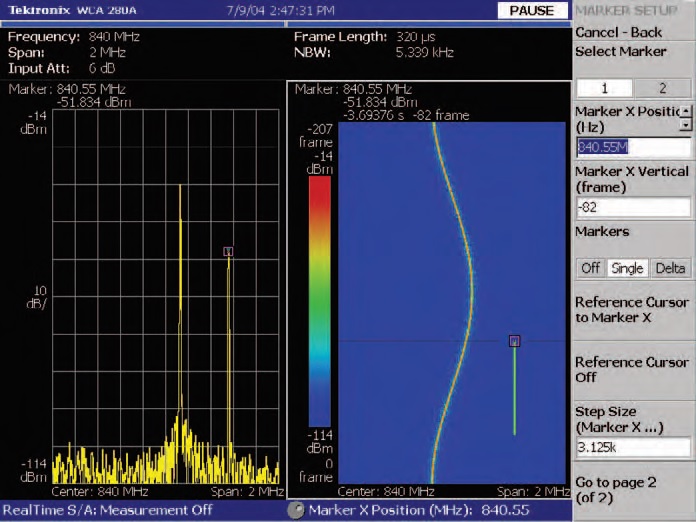

На рис. 1-11 зображено знімок екрану з частотним спектром (залежність потужності від частоти) та спектрограмою для сигналу, зображеного на рис. 1-10. На спектрограмі найстаріший кадр відображається у верхній частині, а найновіший - у нижній частині спектрограми. На цій спектрограмі відображається радіосигнал, частота якого змінюється з часом. Крім того, виявлено нестаціонарний сигнал невеликого рівня, що з'являється і зникає в кінці блоку. Оскільки дані зберігаються в пам'яті, можливе зворотне прокручування спектрограми в часі за допомогою маркера. На рис. 1-11 маркер знаходиться на зображенні нестаціонарної події на спектрограмі. У результаті вікна спектра відображається залежність потужності від частоти для вибраного моменту часу.

Рис.1-11 Синхронні уявлення: залежність потужності від частоти (ліворуч) та спектрограма (праворуч)

Синхронний аналіз у кількох областях

Після реєстрації сигналу та збереження його в пам'яті проводиться аналіз сигналу з використанням різноманітних синхронних уявлень, передбачених у аналізаторі спектра у реальному масштабі часу. Приклади аналізу наведено на рис. 1-12.

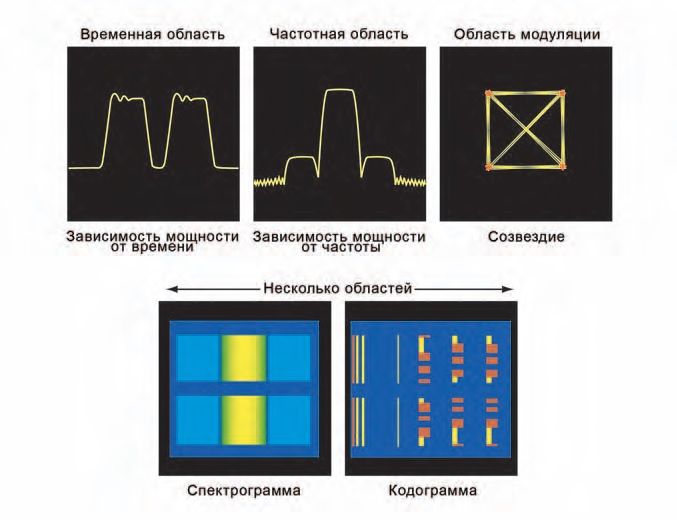

Рис.1-12 Приклади кількох синхронних вимірювань за допомогою аналізатора спектра в реальному масштабі часу

Цей засіб особливо корисний при налагодженні пристроїв та визначенні характеристик сигналів. Всі перелічені вимірювання виконуються на тому самому наборі вибірок у часовій області, що обумовлює дві істотні переваги даної схеми.
► Комплексний аналіз сигналу в частотній та часовій областях та в області модуляції на основі тих самих даних.
► Зіставлення різних областей, що дозволяє зрозуміти, як пов'язані окремі події в частотній та часовій областях, а також в області модуляції на загальній шкалі часу.
У режимі аналізу спектра в реальному масштабі часу аналізатор забезпечує два синхронні уявлення захопленого сигналу: залежність потужності від частоти та спектрограму. Ці два уявлення зображені на рис. 1-11.
В інших режимах вимірювання в реальному масштабі часу, призначених для аналізу в тимчасовій області та області модуляції, на аналізаторі відображаються кілька уявлень захопленого сигналу, як показано на рис. 1-13 та 1-14. Вікно у лівій верхній частині екрана називається оглядовим; у ньому відображається залежність потужності від часу чи спектрограма. В оглядовому вікні представлені усі зареєстровані дані блоку. Це вікно служить покажчиком під час роботи з іншими вікнами аналізу.

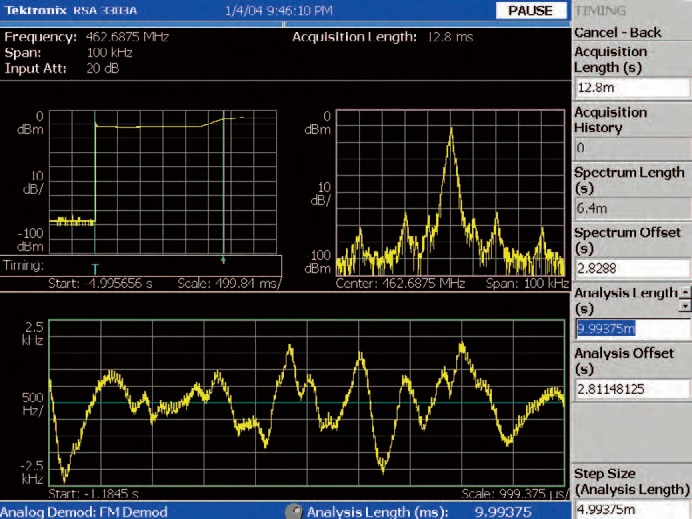

Рис.1-13 Перегляд кількох областей: залежність потужності від часу, залежність потужності від частоти та частотна демодуляція

Вікно зверху праворуч (обведене пурпурною рамкою) називається вікном додаткової вистави.У ньому відображається та ж залежність потужності від частоти, що й у режимі аналізу спектра у реальному масштабі часу. Як і екрані, зображеному на рис. 1-11, у цьому вікні відображається спектр одного кадру даних; Для перегляду спектра у будь-який момент часу вікно можна переміщати по всій довжині запису. Ця операція виконується шляхом налаштування усунення спектра в меню тимчасових параметрів аналізатора спектра в реальному масштабі часу. Крім того, в оглядовому вікні зазначено пурпурною лінією положення в часі, що відповідає відображенню частотної області у вікні додаткового уявлення, обведеному пурпурною рамкою.
Вікно в нижній частині екрана (обведене зеленою рамкою) називається вікном аналізу або вікном основного уявлення; у ньому відображаються результати вибраного виміру часових параметрів чи модуляції.

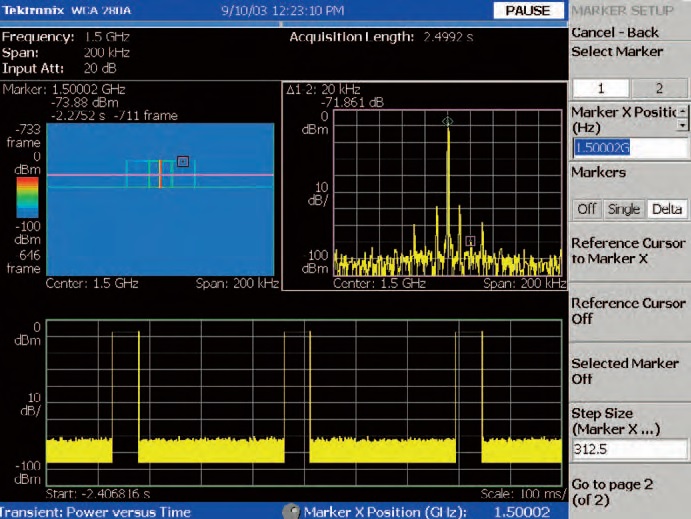

Рис.1-14 Перегляд кількох областей: спектрограма, залежність потужності від частоти та потужності від часу

На рис. 1-13 зображено приклад аналізу частотної модуляції, але в рис. 1-14 - приклад аналізу залежності потужності від часу для нестаціонарного процесу. Як і додаткове вікно перегляду, вікно аналізу, обведене зеленою рамкою, може бути розміщене у будь-якій точці запису, що відображається у вікні огляду; становище цього вікна відзначено зеленими лініями. Крім того, передбачено гнучке налаштування ширини вікна аналізу на розмір, менший або більший за один кадр.
Синхронний аналіз у кількох областях забезпечує різноманітні можливості масштабування та ретельного вивчення різних частин зареєстрованого радіосигналас за допомогою різних засобів аналізу. Початкові відомості про ці виміри наведено у розділі 3.

Далі буде....
