Починаємо вникати у суть і потужні функції Аналізатора РЧ Реального Часу. Частина 1

Посилання на сторінку магазину Gtest® з аналізаторами спектра, а також рекомендовані прилади й статті для подальшого самонавчання – наприкінці цього розділу

Измерение импульсов РЛС анализатором спектра реального времени Tektronix RSA3408A

Вимірювання імпульсів радіолокаційних систем аналізатором спектра реального часу

Засоби вимірювання імпульсів РЛС – важлива частина систем радіолокації, радіоелектронної боротьби та радіоелектронної розвідки. Аналізатор спектра реального часу (RTSA) зі спеціальним програмним забезпеченням для вимірювання імпульсних сигналів дозволяє аналізувати параметри нестаціонарних імпульсів радіолокаційних систем.

В аналізаторах RTSA є спеціальні екрани для аналізу нестаціонарних сигналів і засоби поглибленого дослідження параметрів сигналу, яких немає в інших аналізаторах спектра. Поєднання швидкого перетворення Фур'є (ШПФ), синхронізації за частотною маскою, роздільної здатності 20 нс і спеціалізованого програмного забезпечення дає дослідникові повну діагностичну інформацію для пошуку несправностей сучасних радіолокаційних систем.

Нижче – огляд радіолокаційних вимірювань і можливостей сучасних аналізаторів спектра реального часу під час випробувань імпульсних сигналів.

Вимірювання імпульсів РЛС історично було складною задачею для інженерів-розробників і фахівців з випробувань як у лабораторії, так і в польових умовах. Нестаціонарний характер імпульсів разом із сучасними методами стиснення імпульсів часто потребує складних випробувальних стендів і спеціалізованого програмного забезпечення.

Параметри імпульсів радіолокатора й характеристики системи РЛС

Рис. 1. Від параметрів імпульсів радіолокатора залежать важливі характеристики системи радіолокації.

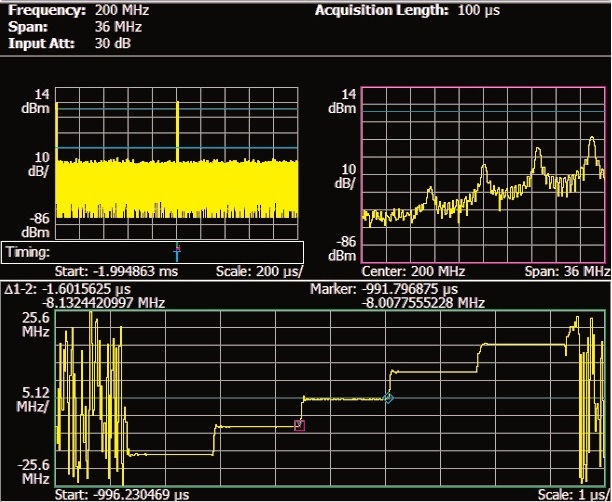

Аналізатор спектра реального часу Tektronix RSA3408A з програмним пакетом Pulse Measurement Suite – комплексне рішення для аналізу імпульсів радіолокатора. Він показує деталі сигналу, які неможливо отримати традиційним випробувальним обладнанням.

Далі розглянуто основні принципи роботи радіолокаційних систем, методи захоплення й аналізу імпульсних сигналів, особливості вимірювання параметрів стиснених імпульсів і автоматизований аналіз імпульсних послідовностей.

Відомості про імпульсні сигнали

Як правило, радіолокатор випромінює радіочастотний імпульс у напрямку цілі, а потім приймає відбитий ехосигнал. Електромагнітна хвиля поширюється зі швидкістю світла, тому час повернення сигналу пропорційний відстані до цілі.

Характеристики радіочастотного імпульсу визначають основні можливості радіолокаційної системи. Фахівці з радіоелектронної розвідки та радіоелектронної боротьби аналізують параметри імпульсів, щоб визначити тип радіолокатора й характеристики об'єкта, що випромінює чи відбиває сигнал.

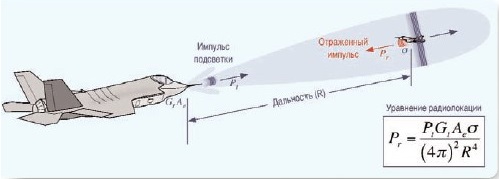

Отражение радиолокационного сигнала от цели

Частина енергії сигналу відбивається від цілі й повертається до приймача радіолокатора. Відстань до цілі визначається часом між переданим імпульсом і отриманням ехосигналу.

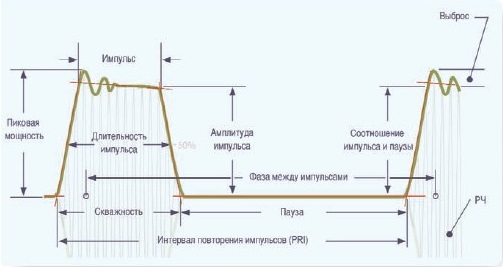

Один з найважливіших параметрів – інтервал повторення імпульсів (PRI), тобто період між сусідніми імпульсами. Він обернено пропорційний частоті повторення імпульсів (PRF).

Інтервал повторення імпульсів обмежує максимальну дальність однозначного вимірювання відстані. Що більша пауза між імпульсами, то більше часу на прийом відбитого сигналу від віддалених цілей.

Ще одна важлива характеристика – пікова потужність імпульсу. Крім неї аналізують амплітуду вершини імпульсу, спад потужності та викиди на фронті сигналу. Ці параметри дозволяють оцінити якість роботи радіолокаційної системи.

Длительность импульса и дальность действия радиолокатора

Рис. 3. Що довший імпульс, то вища його середня потужність і більша максимальна дальність дії радіолокатора.

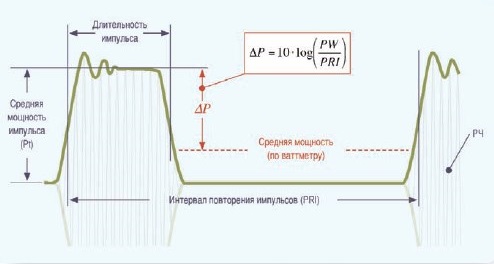

Амплітуда й тривалість імпульсу – основні параметри для розрахунку повної енергії сигналу. Знаючи шпаруватість і потужність імпульсу, можна визначити середню передану потужність радіолокаційної системи.

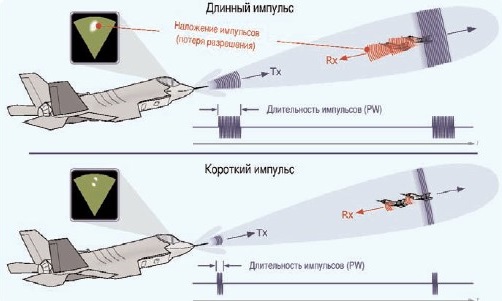

Влияние длительности импульса на разрешающую способность РЛС

Рис. 4. Довгі імпульси можуть накладатися один на одний і погіршувати роздільну здатність системи. Короткі імпульси дають вищу точність розділення цілей.

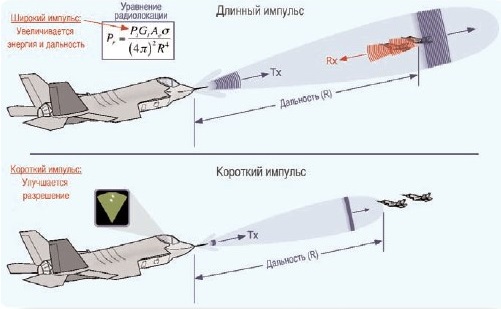

Баланс между дальностью действия и разрешением радиолокатора

Рис. 5. Під час проєктування РЛС важливо дотримати балансу між максимальною дальністю дії та роздільною здатністю системи.

Рівняння радіолокації визначає залежність між прийнятою потужністю сигналу, переданою потужністю, підсиленням антени, ефективною площею відбиття цілі та відстанню до об'єкта. Дальність входить у формулу в четвертому степені, тому втрати потужності сигналу під час поширення надзвичайно великі.

За рівнянням радіолокації можна визначити мінімальний рівень сигналу, потрібний для впевненого виявлення цілі. Для збільшення дальності виявлення часто застосовують накопичення енергії кількох імпульсів і усереднення шумів.

Що більша тривалість імпульсу, то більше енергії він містить за однакової амплітуди. Це збільшує дальність дії радіолокатора. Проте довший імпульс погіршує роздільну здатність системи, тому під час проєктування завжди потрібен компроміс між дальністю й точністю виявлення об'єктів.

Далі буде…
