Компанія Siglent розробила новий векторний мережевий аналізатор, що дозволяє поєднати продуктивність лабораторного рішення в портативному форм-факторі.

Нещодавно Siglent анонсувала новий векторний портативний мережевий аналізатор (VNA), розроблений для трансформації високої продуктивності лабораторного VNA в портативний форм-фактор. Ця пропозиція підтримує чутливі електронні області, такі як високошвидкісні або радіочастотні.

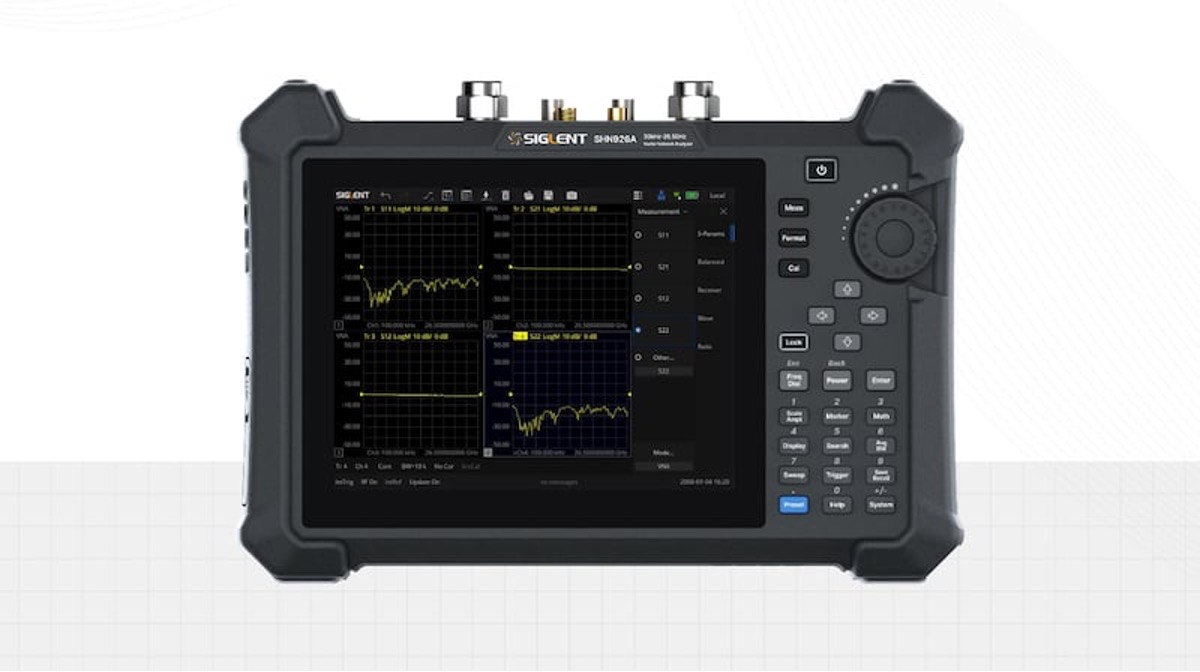

SHN900A. Зображення надано Siglent

В умовах низьких рівнів напруги, обмеженого бюджету часу та мінімальної ймовірності помилки випробувальне обладнання, таке як портативний векторний аналізатор ланцюгів серії SHN900A, має бути точним та з високою роздільною здатністю, щоб гарантувати готовність пристроїв до експлуатації перед розгортанням.

Новий портативний векторний мережевий аналізатор Siglent

Компанія Siglent створила портативний SHN900A як комплексне рішення для тестування радіочастот для широкого спектру програм, включаючи польові випробування, НДДКР та виробництво.

Векторні аналізатори ланцюгів SHN900A охоплюють діапазон частот від 30 кГц до 26,5 ГГц з роздільною здатністю за частотою 1 Гц і роздільною здатністю за рівнем 0,05 дБ. Ці пристрої пропонують динамічний діапазон 110 дБ і підтримують різні типи калібрування, включаючи калібрування відгуку, розширеного відгуку, повноцінний однопортовий, повноцінний двопортовий та калібрування через лінію відображення (TRL), щоб забезпечити високу точність та гнучкість для різних сценаріїв вимірювань.

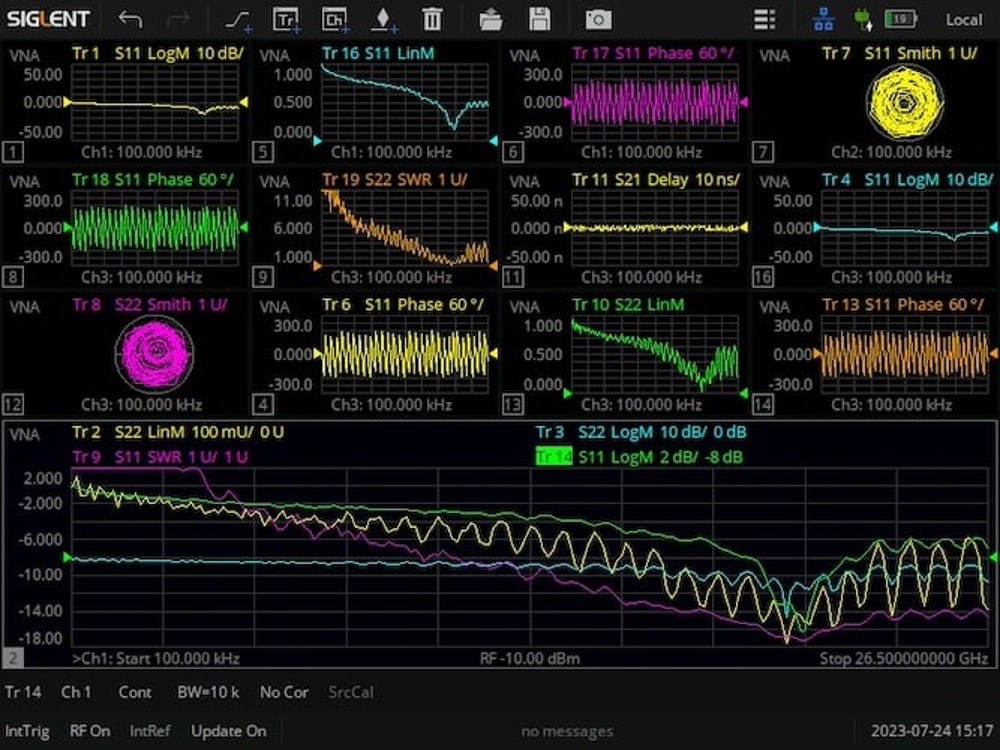

Форми хвиль та аналіз на SHN900A. Зображення надано Siglent

Серія SHN900A (пов'язана з технічним описом) також підтримує широкий спектр вимірювань, включаючи параметри розсіювання, диференціальні параметри та аналізи параметрів у часовій області. Цей модельний ряд аналізаторів здатний виконувати граничні тести, тести пульсації, перетворення імпедансу, моделювання пристроїв та коригування видалення/вставки адаптера. Крім того, прилади включають режим аналізу спектра і здатні вимірювати такі параметри, як потужність каналу, коефіцієнт потужності сусіднього каналу (ACPR) і смугу пропускання, що займає. Вбудовані режими аналізу у часовій області (TDA) та розширеній рефрактометрії у часовій області (TDR) VNA надають комплексні інструменти для характеристики цілісності сигналу та виявлення проблем із передачею. Ці функції у поєднанні з можливістю відображення даних у різних форматах, таких як діаграма Сміта, полярна діаграма, КСВ, фаза та логарифмічна величина, перетворюють аналізатори SHN900A на універсальні інструменти.

Калібрування для VNA

Калібрування векторного аналізатора ланцюгів РЧ – важливий процес, що гарантує точність та надійність вимірювань пристрою.

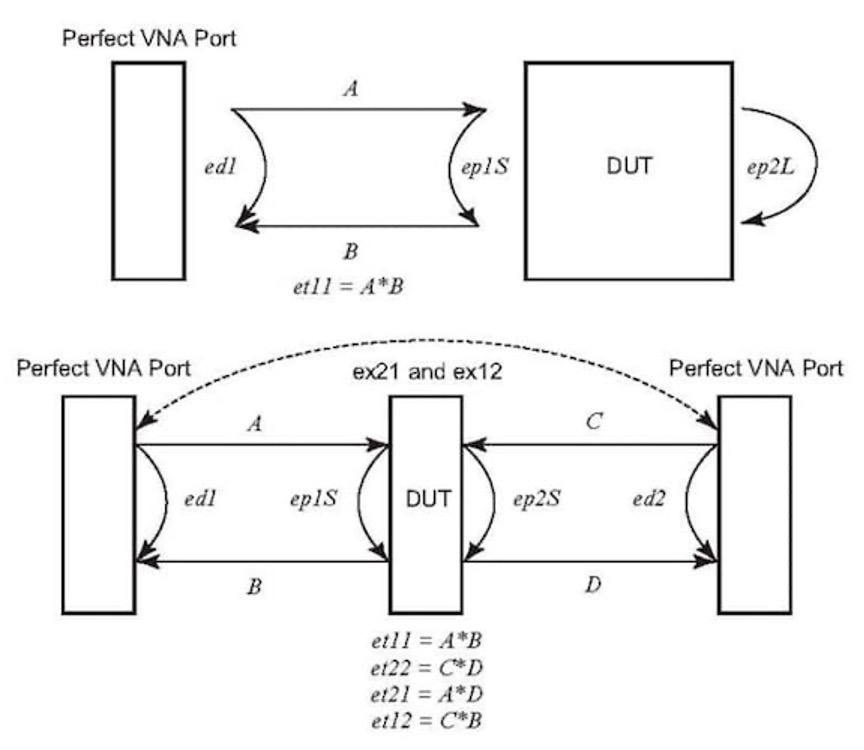

Моделі помилок VNA з одним та двома портами. Зображення надано Мерілендським університетом

Калібрування включає налаштування VNA для виправлення систематичних помилок, які можуть виникати з різних джерел, таких як недосконалість шляху сигналу, невідповідність роз'ємів і фактори навколишнього середовища. Це досягається шляхом виконання серії стандартних вимірювань з використанням відомих еталонних стандартів, таких як стандарти відкритого, короткого замикання, навантаження та проходу (SOLT). Ці еталонні вимірювання дозволяють VNA визначати коефіцієнти помилок, які описують розбіжності між фактичними та виміряними відгуками. Застосування цих коефіцієнтів дозволяє VNA коригувати наступні вимірювання, що призводить до більш точних та надійних результатів. Калібрування зазвичай починається з підключення калібрувальних стандартів до портів VNA. VNA вимірює відгук кожного стандарту, що надає дані, необхідних розрахунку коефіцієнтів помилок. Розширені методи калібрування, такі як TRL та покращене калібрування відгуку, розширюють цей процес за рахунок використання додаткових стандартів та методів для підвищення точності в ширшому діапазоні частот. Деякі VNA також підтримують модулі автоматизованого електронного калібрування (E-калібрування), які спрощують процес та знижують ризик помилок користувача.

Точне тестування у будь-якому місці

Розробка радіочастотної електроніки потребує точного, надійного та високоточного випробувального та вимірювального обладнання. За допомогою свого нового портативного VNA компанія Siglent сподівається перенести всі ці функції в портативний форм-фактор, щоб інженери могли довіряти своєму випробувальному устаткуванню будь-де, чи то в польових умовах, чи то в лабораторії.
