І знову векторні аналізатори мереж та генератори ВЧ сигналів...

Посилання на сторінку сайту Магазину Gtest(R) з пропонованими Аналізаторами спектру, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Один з провідних світових виробників контрольно-вимірювального обладнання – Компанія Siglent Technologies представляє комплексні рішення для детального аналізу радіочастотного спектру, які розроблені та максимально оптимізовані для їх ефективного використання.

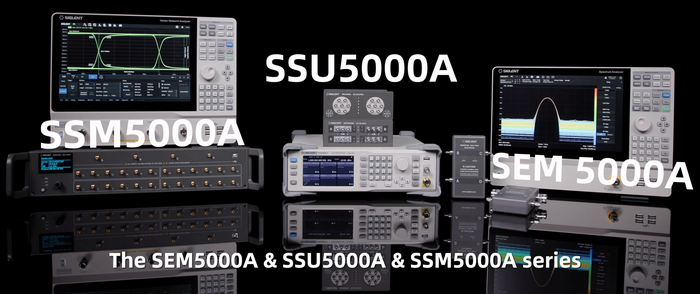

Йдеться про Векторного аналізатора мереж, Аналізатора РЧ спектру та Генератора РЧ сигналів.

Традиційні методи калібрування припускали, щоб користувач стикування і від стикування безліч пристроїв для калібрування на кожен роз'єм приладів. Такі процедури не тільки значно збільшували час калібрування, а й підвищували ризики т.зв. «людського фактора», коли можливі помилки, що вносяться в процеси.

Модельний ряд модулів електронного калібрування SEM5000A надзвичайно ефективні, точні та широко застосовуються для аналізу сигналів у частотному діапазоні до 26.5 GHz.

Перше, це те, що модуль зістиковується з векторним аналізатором ланцюгів через кабель USB, після чого вже сам аналізатор управляє і запитує цей модуль. Векторний Аналізатор автоматично ідентифікує калібрувальний модуль, включаючи його частотний діапазон та тип конектора.

Підключіть РЧ кабель до відповідних роз'ємів пристрою, застосовуючи при цьому мікро гайковий ключ з метою досягнення максимальної точності калібрування, тим самим забезпечуючи своєрідний захист своїх інвестицій у весь комплекс приладів.

Модельний ряд SEM5000A Векторних Аналізаторів Ланцюгів автоматизує процеси калібрування через одне просте з'єднання, що надзвичайно ефективно, т.к. досягається висока точність та зручність щодо приладів з безліччю роз'ємів для РЧ тестування.

Калібрування за наявності безлічі портів вимірювальних пристроїв тепер може здійснюватися через натискання однієї кнопки, що надалі спрощує всі процеси. Після калібрування опор, тестів пристроїв по ряду параметрів, як крок пристрою, виявлення та відновлення часу очікування (TDR) стають можливими.

Модельний ряд механічних РЧ комутаторів SSU5000A поєднує фактор компактності при низькому рівні внесених величин повільної або надмірно швидкої комутації при частотному діапазоні в 50 GHz.

Прилад складається з 4-х незалежних однополюсних двопозиційних механічних перемикачів з SMA та 2.4 мм конекторів або двох однополюсних шестипозиційних механічних перемикачів. Вбудований у простий у використанні корпус пристрою з USB підключенням, ці РЧ комутатори можуть бути конфігуровані через прикладне програмне забезпечення із застосуванням VISA і SCPI, або через 3 незалежно існуючих один від одного програмних пакета. Це застосовується для малих систем перемикання, для яких потрібна висока частота та висока точність сигналу.

Прилади модельно ряду SSU5000A поєднують широкі можливості та мають велику значущість для багатьох процесів тестування – і все в одному малорозмірному приладі.

Матриця перемикання SSM5000A здатна значно збільшити кількість точок контролю аналізаторів мереж, джерел РЧ сигналів та аналізаторів спектру, а також може поєднуватися з будь-яким обладнанням для тестування РЧ сигналів, що має до 4-х вхідних портів та 24 вихідних.

Ці системи комутаційних матриць полегшують комбінування різних вимірювальних пристроїв між собою, відповідно і загальну системну топологію.

При властивих матриці SSM5000A гнучкості та функцій автоматизації процесів, вона (матриця) є ідеальним інструментом для різних тестових екосистем з безліччю приладів тестування, починаючи від простих антенних пристроїв до повністю готових до роботи модулів 5G.

Підключіть свій комутаційний модуль безпосередньо до векторного аналізатора ланцюгів, такий як SNA5000A для вимірювання параметрів широко розгалужених РЧ мереж, тим самим створивши досконалу портову тестову систему.

Матриця модельного ряду SSA5000A може бути стикована з аналізатором через USB, LAN або через прямий інтерфейс сполучення. Як тільки матриця зістикована, Аналізатор мереж SIGLENT автоматично ідентифікує модель матриці, виділяє порти і висвічує на своєму екрані іконку цієї матриці і таке інше в рамках інтерфейсу користувача Аналізатора Мереж.

Інженери тепер мають можливість використовувати цю систему як досконалий багато портового пристрою для аналізу мереж, послідовно захоплювати S-параметри по всіх 24-х вихідних портах завдяки збереженню та відновленню установок калібрування.

Проектування систем тестування через комбінування перемикання РЧ, електронне калібрування та захоплення S-параметрів, підвищує швидкість тестування та його точність при можливості економії фінансів через наявність безлічі опцій, що сприяють розширенню функціональності тестових систем.

Комутаційна Матриця також розроблена для застосування з джерелами сигналів РЧ або Аналізаторами спектру.

Матриця здатна управлятися із вхідною потужністю до 20 dBM для широкого кола відповідних приладів тестування РЧ спектру. Калібруйте втрати на трасуванні, тим самим, спрощуйте вимірювання

та збільшення пропускної спроможності та скорочення кількості тестових стендів, перевіряйте повні параметри передачі та відображення по всіх 24 портах в рамках одного комутаційного шасі.

видео

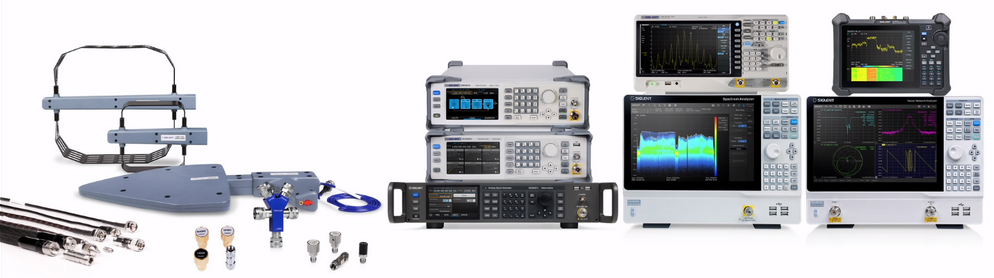

Компанія SIGLENT пропонує великий перелік моделей приладів та їх конфігурацій під будь-які завдання тестування РЧ спектру. В наявності є ефективні та надзвичайно точні системи РЧ аналізу в комбінації з джерелами сигналів, вимірювачів калібрування векторних аналізаторів, а тепер і комутаторів РЧ.
