АНАЛІЗАТОРИ СПЕКТРУ РЕАЛЬНОГО ЧАСУ RSA3300B (ЧАСТИНА 1)

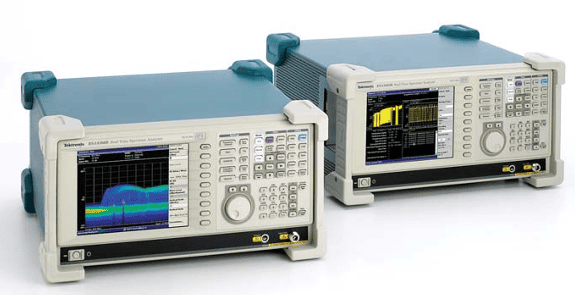

Аналізатори спектру реального часу серії RSA3300B з діапазоном від 0 до 3/8 МГц із технологією DPX™

RSA3300B дозволяє легко виявляти проблеми непомітні для інших аналізаторів. Революційна технологія відображення спектру DPX виділяє кольором перехідні процеси в частотній ділянці, дозволяючи миттєво оцінити стабільність схеми або відобразити помилку на момент її появи. Таке живе відображення перехідних процесів не дає жодного іншого аналізатора сигналів. Після виявлення проблеми за допомогою DPX, аналізатор спектра реального часу (RTSA) RSA3300B можна налаштувати так, щоб синхронізуватися за подією в частотній області, записати зміни, що змінюються, і виконати кореляційний за часом аналіз у всіх галузях. В одному приладі ви отримуєте функції високоякісного векторного аналізатора сигналів, аналізатора спектру та унікальні можливості виявлення, запуску, захоплення та аналізу, властиві аналізатору спектра реального часу.

Можливості та переваги

Виявлення

Технологія обробки спектру DPX™ дозволяє по-новому поглянути на РЧ сигнали, що змінюються за рахунок колірної градації подій в залежності від частоти їх появи
Революційна технологія DPX дозволяє відображати перехідні процеси зі швидкістю >48000 спектральних вимірів на секунду

Система запсуку

Унікальна функція запуску частотної маски (FMT) дозволяє виконувати синхронне захоплення перехідних процесів РЧ сигналів за будь-якими змінами в частотній області

Захоплення

Діапазон частот від 0 до 8 ГГц
Усі сигнали у смузі огляду до 15 МГц захоплюються на згадку
Тривалість захоплення до 2,56 секунд із смугою 15 МГц дозволяє виконувати повний аналіз сигналу за одне захоплення
Попередня селекція та повна відсутність дзеркальних складових забезпечує повний динамічний діапазон у будь-якій смузі захоплення
Інтерфейси для підключення РЧ пробників TekConnect®
Диференціальний вхід IQ

Аналіз

Всебічний корельований за часом мультидоменний аналіз дозволяє зіставляти проблеми за часом, частотою, фазою та амплітудою, що прискорює виявлення причин та наслідків у процесі діагностики
Функції вимірювання потужності та статистичної обробки сигналу допомагають вимірювати характеристики компонентів та систем
Є функції вимірювання тривалості імпульсу, шпаруватості та зсуву фази між імпульсами.
Програмне забезпечення RSAVu дозволяє виконувати автономний аналіз
Аналіз аналогової демодуляції
Аналіз спотворень звуку

Застосування

Налагодження радіочастотних компонентів, модулів та систем
Пошук перешкод та невідомих сигналів у процесі моніторингу спектру
Аналіз змінної поведінки стандартних та спеціальних радіосистем
Вимірювання параметрів радіостанцій тактичного зв'язку в польових умовах
Вимірювання характеристик радарів та імпульсних РЧ сигналів
Потужні функції векторного аналізу сигналів та можливість аналізу джерел сигналу
Широкий діапазон підтримуваних стандартів для аналізу RFID, 3GPP, 3GPP2, LTE (через RSALTE) та систем WiMax (через RSA-IQWiMax)
Всебічні вимірювання аналогової демодуляції та спотворень звуку для засобів тактичного радіозв'язку та гідролокаційних систем

Виявлення

Технологія відображення діапазону DPX дозволяє аналізувати перехідні процеси. Виконуючи до 48 000 перетворень частоти в секунду, аналізатор може відображати події в частотній області тривалістю від 41 мкс. Це набагато швидше традиційних технологій аналізу. Події маркуються кольором залежно від частоти появи, що дозволяє дуже точно оцінити характер перехідних процесів.

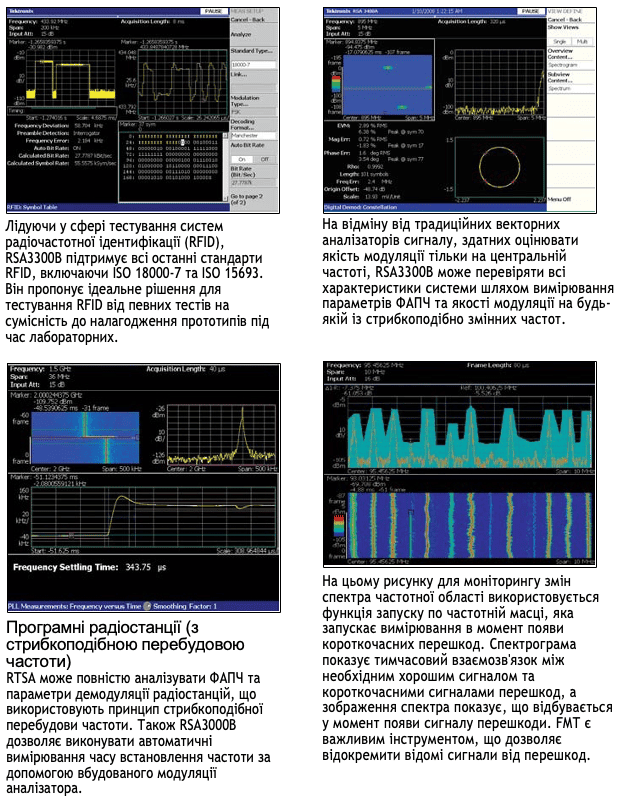

Революційна технологія відображення DPX дозволяє побачити перехідні процеси, викиди та нестабільність, не помітні для інших типів аналізу. На цьому малюнку показані сигнали зчитувача та електронної мітки RFID, що ведуть передачу з різними рівнями та частотами.

Система запуску

Запропонована компанією Tektronix функція запуску частотної маски (FMT, опція 02) полегшує роботу з сигналами в частотній області та захоплення переходних процесів у смузі до 15 МГц. FMT можна настроїти так, щоб відстежувати всі зміни в спектрі в межах смуги захоплення. Функція запуску за рівнем потужності, що працює у будь-якій смузі захоплення, спрацьовує в ту годину, коли потужність вхідного РЧ сигналу перетинає встановлений поріг. Для запуску за заходами, що відбуваються в тестованій системі, є вхід зовнішнього сигналу запуску.

Захоплення

На відміну від багатьох приладів SA/VSA, аналізатори RSA3300B завжди повністю налаштовані на придушення паразитних та дзеркальних складових для будь-якої комбінації смуги та частоти захоплення. Захоплення малих сигналів виконується в межах вільного від паразитних складових динамічного діапазону (SFDR), що дорівнює 70 дБ, з найкращим у цьому класі рівнем придушення дзеркальних складових у всіх полосах захоплення. Одноразове захоплення сигналу дозволяє виконати кілька вимірювань без повторних захватів. Тривалість запису варіюється в залежності від смуги захоплення і досягає значення 2,56 секунд у смузі 15 МГц, 40,96 секунд у смузі 1 МГц або 1,14 години в смузі 10 кГц з опцією 02 (FMT/Розширений обсяг пам'яті).

Демодуляція RFID

Аналіз

Аналізатори RSA3300B пропонують функції, що підвищують продуктивність праці інженерів, які працюють з електронними компонентами або займаються проектуванням, інтеграцією та тестуванням радіочастотних систем, а також інженерів з експлуатації, зайнятих керуванням мережами або розподілом спектра.
Спектрограми відображають залежність частоти та амплітуди від часу. Вимірювання кореловані за часом у частотній, фазовій, амплітудній та модуляційній областях.
Функції аналізу аналогової демодуляції та аналізу імпульсів є у стандартній конфігурації приладу.
Аналіз аналогової демодуляції сигналу, АМ, ЧС, ФМ.
Аналіз спотворень звуку в діапазоні модулюючого сигналу, АМ та ЧС з відображенням спектрограм реального часу та графічним відображенням гармонійних та паразитних складових. Широкий вибір ФНЧ, ФВЧ, смугових фільтрів та попереджень.
Широкий набір функцій аналізу модуляції, включаючи стандарти UMTS (3GPP HSUPA та HSDPA) та WiMax (стаціонарний та мобільний). Функції загального аналізу модуляції підтримують CPM, M-QAМс, QPSK SOQPSK, nFSK та останні стандарти RFID, у тому числі ISO 18000-7 та 15963, плюс аналіз джерел сигналу, включаючи фазовий шум, джиттер та час встановлення частоти. Детальний опис вимірювальних опцій наведено у технічних характеристиках.
Можливість імпорту певних користувачем та еталонних фільтрів для спеціальних типів модуляції.
Збереження захоплених сигналів у форматі .mat або .csv для подальшої обробки та аналізу.

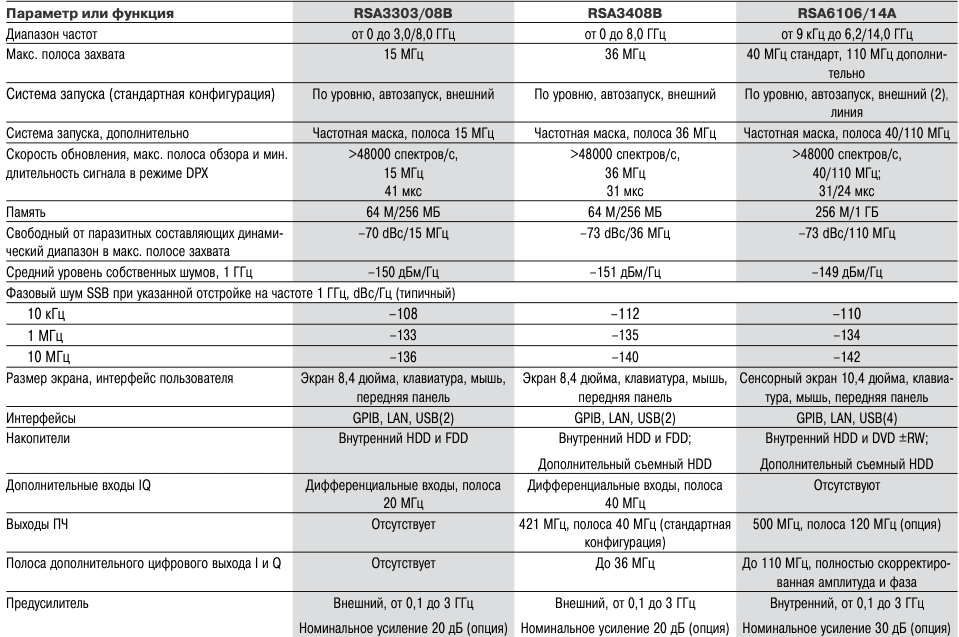

Технічні характеристики

Система запуску

Режими запуску – автозапуск, синхронний запуск (одноразовий чи безперервний)

Джерело запуску – РЧ вхід, вхід зовнішнього сигналу запуску

Типи запуску – за рівнем потужності або частотною маскою (опція 02).

Положення сигналу запуску - встановлюється в діапазоні від 0 до 100% загальної тривалості захоплення.

Запуск за рівнем потужності

Діапазон рівня – від 0 дБfs до -40 дБ ^*1 від опорного рівня

Смуга сигналу запуску – від 100 Гц до 15 МГц (рівна обраній смузі огляду) Похибка положення сигналу запуску (запуск потужності та зовнішній запуск) – ±2 відліку

Запуск частотної маски (опція 02)

Форма маски – визначається користувачем

Горизонтальна роздільна здатність точок маски – 1 дв. розряд

Діапазон рівня – від 0 дБfs до -60 дБ ^*1 для вертикальної шкали 10 дБ/діл

Похибка рівня – дорівнює похибці опорного рівня + нерівномірність АЧХ у діапазоні від 0 до 60 дБfs

Діапазон лінії огляду – початкова частота ≥ 20 МГц: від 100 Гц до 15 МГц. кінцева частота < 20 МГц: від 100 Гц до 20 МГц

Мінімальна тривалість події для 100% ймовірності запуску – 40 мкс (у мінімальній смузі захвату).

Події, тривалість яких менша за зазначену мінімальну тривалість, призводять до зниження точності запуску по частотній масці.

Похибка положення сигналу запуску – ±2 кадри (для лінії огляду 15 МГц, похибка – ±80 мкс).

Зовнішній запуск

Діапазон рівня - від -1,5 до +1,5 В.

Роздільна здатність за рівнем – 0,1 В.

Похибка положення сигналу запуску – ±2 відліку

Вхідний опір – 2 кОм (ном.)

Вихід сигналу запуску

Рівні напруги – ВИСОКИЙ: ≥2,0 В; НИЗЬКИЙ: <0,4 В (вихідний струм <1 мА).

Захоплення

Смуга захоплення у реальному часі, максимальна – Початкова частота ≥ 20 МГц (РЧ): 15 МГц. Кінцева частота < 20 МГц (модулюючий сигнал): 20 МГц

АЦП - 51,2 М відліків / с, 14 біт.

Об'єм пам'яті захоплення - 64 МБ (16,4 М відліків) у стандартній конфігурації, 256 МБ (65,6 М відліків) з опцією 02.

Мінімальна тривалість захоплення – 1024 відліки

Дозвіл встановлення тривалості захоплення – 1024 відліки

^*1 дБfs: дБ по відношенню до повної шкали.

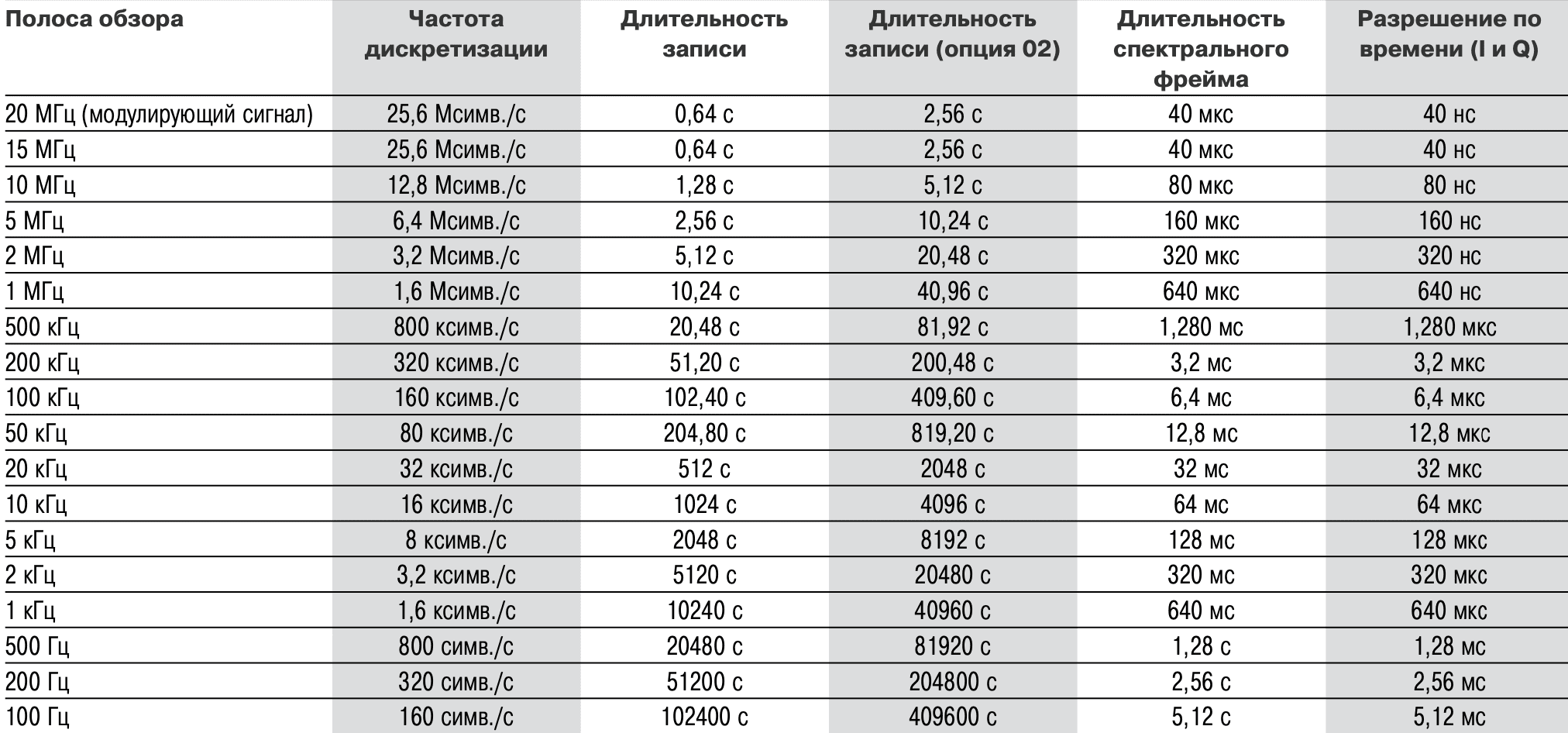

Об'єм пам'яті (час) – RSA3303B та RSA3308B

Аналіз

Вимірювальні функції в залежності від режиму

Режим аналізатора спектру - потужність в каналі, потужність в сусідньому каналі, смуга частот, смуга випромінювання, відношення несучої до шуму, частота несучої, пошук паразитних складових, маркер дБм/Гц, маркер dBc/Гц, маска випромінюваного спектру.

Режим аналізатора спектра реального часу (RTSA) - потужність в каналі, потужність в сусідньому каналі, смуга частот, смуга випромінювання, відношення несучої до шуму, частота несучої, пошук паразитних складових, маркер дБм/Гц, маркер dBc/Гц, маска випромінюваного спектру реального часу

RTSA із масштабуванням – маркер дБм/Гц, маркер dBc/Гц.

DPXTM - маркер дБм/Гц, маркер dBc/Гц.

Аналіз аналогової модуляції - залежність IQ від часу, глибина АМ, девіація ЧС, ФМ, спектр імпульсів.

Час - залежність IQ від часу, залежність потужності від часу, залежність частоти від часу, комплементарна інтегральна функція розподілу, пік-фактор.

Імпульси – тривалість імпульсу, пікова потужність, відношення вис./низ. рівнів, пульсації, період повторення імпульсів, шпаруватість, зсув фази між імпульсами, девіація частоти, потужність в каналі, смуга частот, що випромінюється, випромінювана смуга частот.

Криві, детектори та функції у режимі відображення спектру

Криві – дві криві

Детектор – макс., хв., макс-мін.

Функції обробки кривих – нормалізація, усереднення, утримання максимуму, утримання мінімуму.

Довжина трасування спектру – 801 точка (автоматичний режим).

РЧ характеристики

Частота

Діапазон частот – від 0 до 8 ГГц.

Вихідна похибка установки центральної частоти – в межах 10-7 після 10-хвилинного прогріву.

Похибка встановлення центральної частоти – 0,1 Гц.

Похибка зчитування частотного маркера <20 МГц, ± (RE x MF + 0,001 × Смуга огляду + 0,2) Гц; ≥ 20 МГц, ± (RE x MF + 0,001 x Смуга огляду + 2) Гц, де RE – похибка опорної частоти; MF – частота маркера (Гц).

Похибка оглядової смуги – ±0,3 % (автоматичний режим).

Опорна частота – Догляд за день: 1×10-9 (після 30 днів роботи). Догляд за рік: 1×10-7 (після 30 днів роботи). Температурний дрейф – 1×10-7 (від 10 °C до 40 °C).

Загальна похибка частоти – 2×10-7 (протягом року після калібрування).

Вихідний рівень опорного сигналу -> 0 дБм.

Вхід зовнішньої опорної частоти – 10 МГц. Діапазон рівня зовнішнього опорного сигналу – від –10 дБм до +6 дБм, рівень паразитних складових має бути < –80 dBc у межах відбудови 100 кГц.

ПРОДОВЖЕННЯ СЛІДУЄ…
