Spectrum Master ™

MS2721B         MS2723B         MS2724B

9 кГц до 7.1 ГГц 9 кГц до 13 ГГц 9 кГц до 20 ГГц

Магазин Gtest® - авторизований постачальник Аналізаторів Спектру в Україну: https://gtest.com.ua/izmeritelne-pribory/analizatory-radiochastotnoho-spektra

Высокопроизводительный портативный анализатор спектра и базовых передающих станций

Первый в мире доступный для заказов портативный анализатор спектра 20 ГГц

Следящий генератор для MS2721B

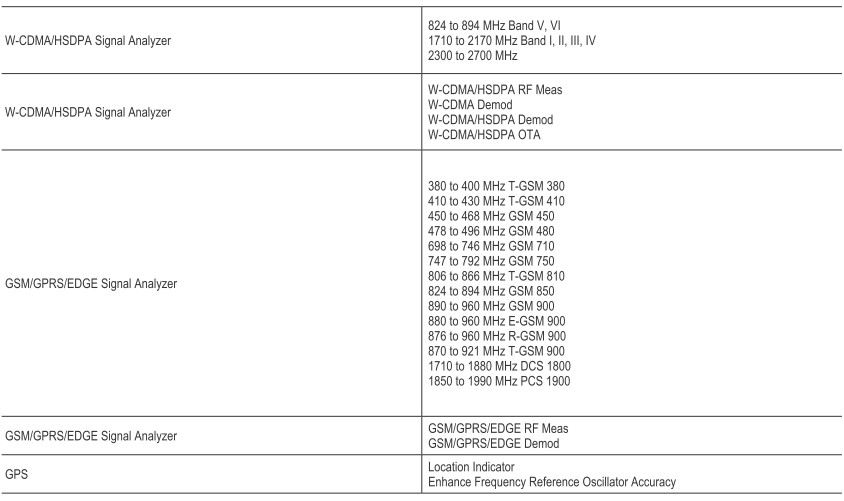

Опции демодуляции сигналов от базовых передающих станций сетей 3G

Первый в мире доступный для заказов портативный анализатор спектра на 20 ГГц

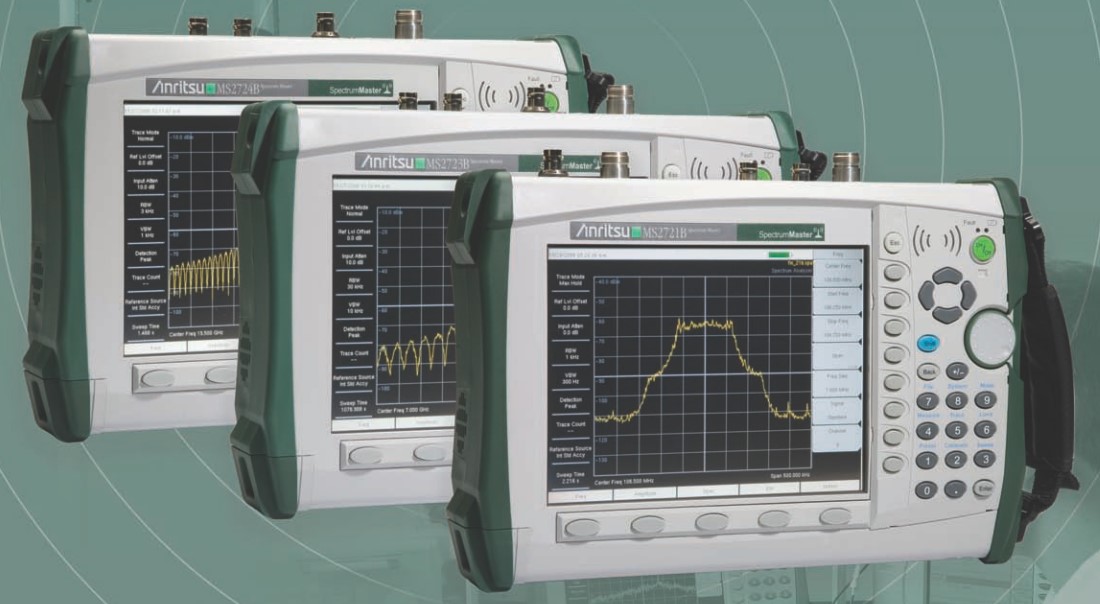

Анализаторы спектра моделей MS2721B, MS2723B и MS2724B от компании Anritsu являются наиболее «продвинутыми» на рынке и обладают наименьшим форм фактором из всех известных аналогичных моделей.  Анализаторы характеризуются беспрецедентной производительностью при таких небольших размерах, при этом стоимость приборов вполне доступная.

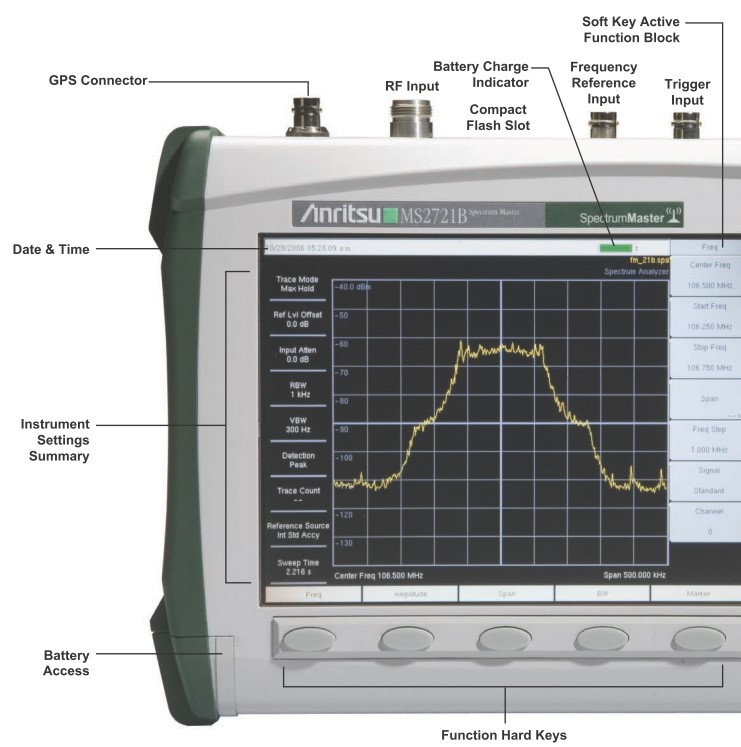

На рисунке:

Жёсткие функциональные клавиши

Батарейный отсек

Шкала меню настроек прибора

Дата и время

Коннектор GPS

Разъём РЧ входа

Разъём компактной флеш памяти

Индикатор заряда батарей

Входной разъём опорного значения частоты

Входной разъём сигнала синхронизации (триггер)

Блок функциональных мягких клавиш

≤ - 153 dBm отображаемый усреднённый уровень шумов при 1 ГГц

Портативные анализаторы спектра Anritsu не имеют себе равных среди аналогичных моделей приборов с батарейным питанием, кроме того, чувствительность анализаторов семейства Spectrum Master обеспечивает возможности измерений сигналов чрезвычайно низкого уровня. Обладая широким диапазоном значений разрешения по полосе пропускания, инженеры-эксплуатационники обретают возможности решать наиболее сложные задачи измерений.

Поскольку РЧ спектр становится всё более и более насыщенным, то способность тестировать сигналы низкого уровня обретает всё большую и большую значимость, не только в отношении обнаружения интерференции, но также и в отношении планирования архитектур систем беспроводной связи.

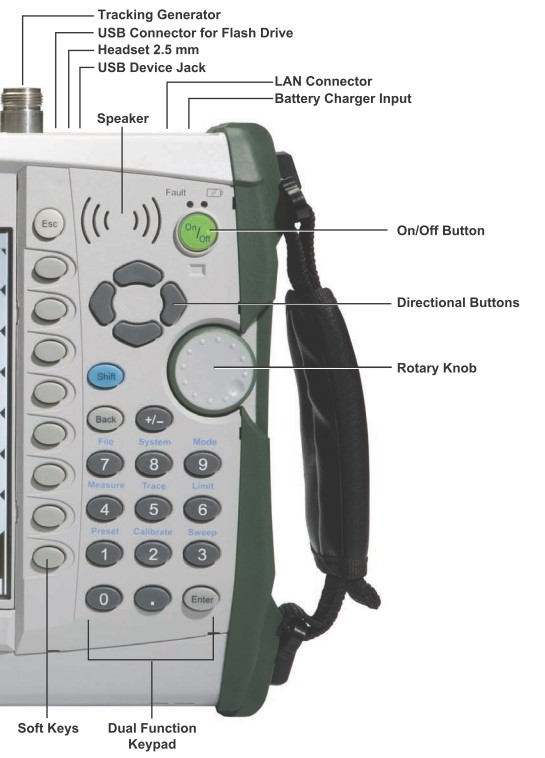

Рисунок:

Следящий генератор

Коннектор USB для флеш-устройства

Вход для головного телефона 2.5 мм

Розетка для устройства USB

Микрофон

Коннектор LAN

Вход для зарядного устройства батарей

Клавиша вкл/выкл

Клавиши направлений

Вращательная ручка

Клавиатура двойственного функционала

Мягкие клавиши

Эксплуатация в полевых условиях

Удобство эксплуатации – важнейший аспект для любого оборудования, эксплуатируемого в полевых условиях.

Значение затухания на входе анализатора может быть увязано с уровнем опорного сигнала, тем самым снижая количество параметров, которые требуется выставлять технику-эксплуатационнику. Коэффициенты Ширина полосы пропускания приёмника/Полоса частот видео тракта (RBW/VBW)и диапазон/ RBW могут быть выставлены до наиболее оптимальных значений в отношении текущих задач измерений, тем самым существенно облегчая жизнь инженерам и снижая вероятность возникновения ошибок.

Свыше 1000 трассировок с присвоенными названиями до 40 символов каждой могут быть сохранены в энергонезависимой памяти 256 МБ ёмкостью. По завершению процедур измерений, эти трассировки могут быть скопированы на ПК посредством встроенного USB 2.0 коннектора или соединения Ethernet 10/100 Мбит. Также результаты измерений могут быть непосредственно сохранены на носителях Compact Flash или USB Flash Drive.

Наиболее часто задействуемые измерения уже предустановленны в анализаторы спектра Spectrum Master. Сюда входят: напряжённость электромагнитного поля, занимаемая полоса частот, канальная мощность, межканальная номинальная нагрузка, демодуляция AM/FM/SSB и измерения соотношения несущей к интерференции (C/I).

Семейство анализаторов спектра Spectrum Master обладает очень широким динамическим диапазоном, что позволяет осуществлять измерения очень слабых сигналов в присутствии значительно более сильных. На представленных картинках изображены результаты измерений – 144 dBm сигнала с и без присутствия – 22 dBm сигнала со смещением только 20 кГц.

Рис. Измерения слабого сигнала

Рис. Широкий динамический диапазон – измерения слабого сигнала в присутствии значительно более сильного

Эксплуатация в лабораторных условиях

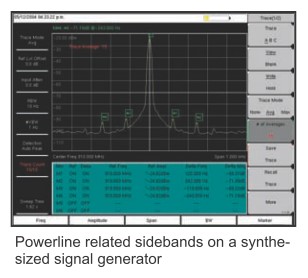

Боковые полосы, связанные с линией электропередач, на синтезированном генераторе сигналов

Фактор гибкости при проведении измерений чрезвычайно важен при использовании анализатора спектра в лабораторных условиях. Разрешение по полосе пропускания и ширина полосы частот видеосигнала могут быть настроены независимо, чтобы соответствовать задачам пользователя прибора. Кроме того, параметры входного аттенюатора настраиваются пользователем, при этом предварительный усилитель может, при необходимости, либо быть включённым, либо отключённым.

Для достижения максимальной гибкости, синхронизация по развёртке может быть настроена на режим свободного хода, либо на отдельно взятую развёртку. В режиме zero span развёртка может быть выставлена на триггер (захват значения) когда сигнал соответствует или же превосходит определённый порог мощности или же может быть синхронизирован от внешнего источника. Интервал (span) может быть выставлен где угодно от 10 Гц до 7.1, 13 или 20 ГГц в дополнение к zero span.

Возможность применения измерительного оборудования с батарейным питанием для измерений параметров боковых полос частот линий передачи данных по электросети устраняет все вопросы, касающиеся источника боковых полос частот.

Непрерывный охват диапазона частот от 9 кГц до 20 ГГц обеспечивает профессионалам в области беспроводных средств связи необходимую функциональность анализатора под большинство самых сложных задач измерений.

Когда бы ни возникала необходимость для мониторинга спектра, инсталляции и тестирования сетей Wi-Fi и WiFi5, измерений микроволновых, сотовых и радиочастотных сигналов, семейство Spectrum Master предоставляет для этого весь необходимый инструментарий, чтобы выполняемая работа была как можно легче и продуктивней. Встроенный демодулятор AM/FM/SSB упрощает решение задач по идентификации интерференционных сигналов.

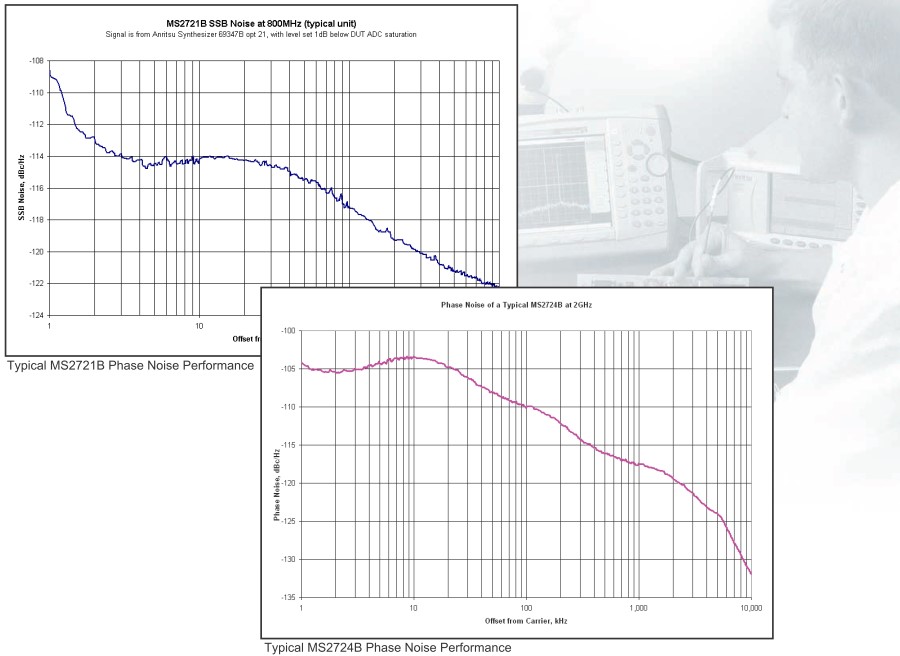

Рис. Стандартная функциональность MS2724B по тестированию фазовых шумов

Отличительные особенности

Лёгкий вес

При весе всего в 7 футов при полной загрузке, включая литиево-ионные аккумуляторы, этот полнофункциональный портативный анализатор спектра достаточно лёгок, чтобы брать его с собой куда угодно, включая вышки.

Демодуляция AM/FM/SSB

Встроенный демодулятор для АМ, узкополосных и широкополосных сигналов FM и отдельной боковой полосы частот (избирательно верхняя или нижняя боковая полоса) позволяет техникам легко идентифицировать интерференционные сигналы. Демодулированное аудио можно прослушивать либо через встроенный микрофон, либо через стандартные наушники для сотового телефона. Для лёгкой настройки в составе анализатора присутствует  демодуляционный маркер.

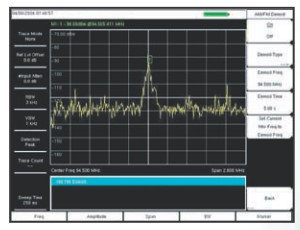

Рис. Демодуляция AM, FM, SSB

Инструментарий для дистанционного управления

Представьте себе ситуацию, при которой вы сидите у себя за столом, при этом управляете работой анализатора Spectrum Master, находящегося на расстоянии в несколько милей. При этом также присутствует возможность наблюдать за всем происходящим на экране прибора и контролировать процессы через интерфейс пользователя, выглядящим в точности как панель управления самого анализатора. Все эти операции позволяет осуществлять функционал дистанционного управления.

Поддержка локального языка

В анализаторы Spectrum Master заложены восемь языков: английский, испанский, немецкий, французский, японский, китайский, итальянский и корейский, при этом выбранные пользователем дополнительные 2 языка могут быть загружены в память прибора посредством программного пакета Master Software Tools, который поставляется в составе стандартной комплектации анализатора спектра.

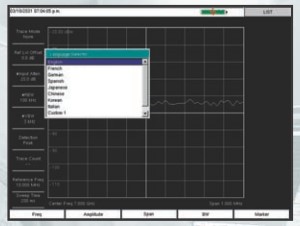

Рис. Поддержка множества языков

Быстрая скорость развёртки

Spectrum Master автоматически настраивает наивысшую скорость развёртки, соответствующую наиболее точным измерениям при определённом режиме, при этом скорость развёртки при zero span (нулевом интервале) может быть выставлена от 10 микросекунд до 600 секунд. Эти значения более быстрые и гибкие, чем могут быть у любого иного портативного анализатора спектра, присутствующего сегодня на мировом рынке. Такие возможности значительно упрощают захват скачкообразных интерференционных сигналов.

+ 43 dBm максимально безопасный уровень входного сигнала

Поскольку анализатор MS2721B способен спокойно «пережить» входной сигнал +43 dBm (20 ватт), т. е не повредиться, то можно быть точно уверенным, что эта модель также выстоит и в условиях более жёсткой радиочастотной обстановки. Максимальный  уровень входного сигнала при непрерывных измерениях составляет +30 dBm. Для моделей MS2723B и MS2724B максимально безопасный уровень входного сигнала +30 dBm.

Мониторинг спектра

Важнейшей функцией любого анализатора спектра является способность с высокой точностью тестировать участки радиочастотного и микроволнового спектров. Spectrum Master способен реализовывать эту функцию во многом благодаря широкому частотному диапазону и великолепному динамическому. Встроенный 256 МБ модуль флеш памяти позволяет сохранять свыше 1000 трассировок. Соединительное устройство Compact Flash позволяет расширять флеш память, соответственно загружать туда неограниченное количество трейсов. Компактный флеш модуль на 512 МБ способен хранить свыше 13000 развёрток спектра. Порт USB может быть использован для удобного переноса данных.

Ограничительные линии

Spectrum Master обладает двумя типами ограничительных линий: верхними и нижними. Ограничительные линии могут быть использованы либо как некие визуальные пределы каких-либо характеристик, либо как критерии «прошёл/не прошёл» через наделение этих линий высвечиваемыми сигналами тревоги при их пересечении: как верхних установленных границ, так и нижних.  Каждая из ограничительных линий может состоять из 40 сегментов.

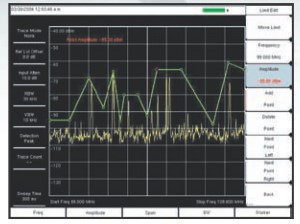

Рис. Сегментированные ограничительные линии

Транспаратный цветной дисплей

Модели анализаторов MS2721B, MS2723B, MS2724B обладают 21.5 см SVGA (повышенное качество изображения) транспаратным жидкокристаллическим дисплеем, с которого можно считывать информацию при любом уровне освещённости.

Выходной разъём промежуточной частоты (опция 89) для моделей MS2723B и MS2724B

Опция 89 добавляет к прибору выходной разъём для сигналов промежуточной частоты (IF). Выход IF обеспечивает доступ к сигналу 37.8 МГц промежуточной частоты на выбранной пользователем полосе пропускания 16 МГц, 10 МГц, 7 МГц, либо полосах IF, соответствующих любому из определяемых пользователем полос фильтра  ширины полосы пропускания приемника.

Множественные маркеры

Возможность задействования до шести маркеров на экране прибора в режиме анализатора спектра, каждый с дельта маркером. Также можно выбрать один опорный маркер с шестью дельта маркерами. Могут быть выбраны маркер шумов и маркер счётчика частоты. В режиме W-CDMA/HSDPA упомянутые шесть маркеров могут отображать выбранное значение мощности в области кодировки, код EVM и тип кодировки.

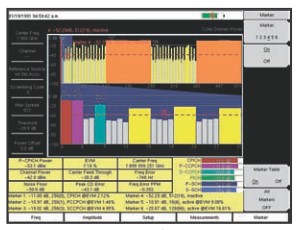

Рис. Множественные маркеры упрощают анализ данных, как это представлено на этом CDP дисплее

Маркеры шумов

Способность измерять уровень шумов в терминах dBm/Hz или dBµV/Hz является стандартной функцией анализатора спектра.

Маркеры счётчика частоты

Анализаторы семейства Spectrum Master обладают маркерами частотомера с разрешающей способностью до 1 Гц. При добавлении функции GPS получаем возможности более широких измерений.
