ОСЦИЛЛОГРАФЫ С ЦИФРОВЫМ ЛЮМИНОФОРОМ (СЕРИИ MSO2000 И DPO2000) ЧАСТЬ 2

Дисплей для отображения логических состояний цифровых сигналов нового поколения

Благодаря постоянным усилиям, направленным на упрощение работы с осциллографами смешанного сигнала, серия MSO2000 позволяет совершенно по-новому взглянуть на цифровые сигналы. Одной из общих проблем логических анализаторов и осциллографов смешанного сигнала является идентификация логических уровней “0” и “1” в таком режиме развертки, когда осциллограммы не содержат фронтов по всей ширине экрана. Осциллограф MSO2000 отображает состояния разными цветами: единицы зеленым цветом, а нули – синим. Кроме того, новая серия приборов выделяет белым цветом фронты цифровых сигналов, если обнаруживает неопределенность перехода из одного логического состояния в другое. Это служит напоминанием о том, что увеличение частоты дискретизации в следующем захвате может выявить высокочастотные перепады, которые были не видны при прежних настройках.

Настройка канала осциллографа смешанного сигнала может занимать много времени по сравнению с традиционным осциллографом.

Этот процесс включает подключение пробников к тестируемому устройству, маркировку каналов и расположение каналов на экране. MSO2000 упрощает этот процесс, позволяя группировать цифровые сигналы и маркировать их с USB-клавиатуры. Просто располагая цифровые сигналы рядом, вы объединяете их в группу. После создания группы все каналы, входящие в ее состав, можно перемещать одновременно. Это существенно сокращает время настройки, связанное с позиционированием отдельных каналов.

Пробник P6316 для осциллографов смешанного сигнала

Уникальная конструкция этого пробника содержит две группы по восемь каналов, что упрощает процесс подключения пробника к тестируемому устройству. Пробник Р6316 может подключаться к штыревым линейкам с минимальным шагом 0,1 дюйма, расположенным на печатных платах. Также можно использовать прилагаемый комплект гибких проводников и зажимов для подключения к элементам поверхностного монтажа или контрольным точкам. Кроме этого, P6316 обладает превосходными электрическими характеристиками – входной емкостью всего 8 пФ и входным сопротивлением 101 кОм.

Простой захват, сохранение и анализ результатов измерения.

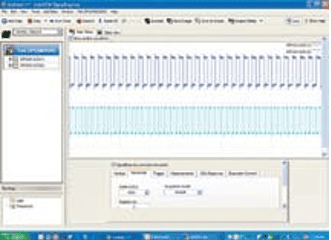

NI LabVIEW SignalExpress™ Tektronix Edition – полностью интерактивное измерительное и аналитическое ПО, разработанное совместно с компанией National Instruments и оптимизированное для осциллографов серии MSO/ DPO2000.

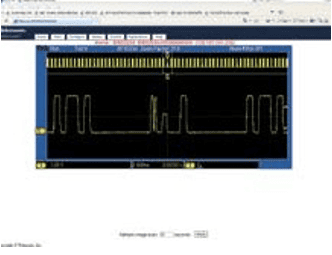

e*Scope позволяет управлять осциллографом по сети с любого подключенного к сети компьютера через традиционный интерфейс обозревателя Интернета.

Перестраиваемый фильтр нижних частот FilterVu™

Не хватает возможностей полосового фильтра с ограниченной полосой 20 МГц? Включите FilterVu™ и настройте перестраиваемый фильтр нижних частот на подавление шумов. В отличие от других перестраиваемых фильтров, FilterVu отфильтровывает нежелательный шум и в то же время позволяет регистрировать глитчи (кратковременные импульсы) и другие высокочастотные составляющие в полной полосе пропускания осциллографа. Для этого на экран выводятся две осциллограммы: отфильтрованная (на переднем плане) и другая с глитчами (на заднем плане).

Отфильтрованная осциллограмма представляет собой чистое изображение сигнала, на котором лучше видны фронты и уровни. Это повышает точность измерений с помощью курсоров и позволяет включать в документацию более четкие изображения сигнала. Если фильтр настроен на самую низкую частоту среза, то сквозь него проходит не более 1% высокочастотных составляющих, которые могли бы вызвать помехи на осциллограмме.

Осциллограмма с захваченными глитчами показывает высокочастотные составляющие сигнала в полной полосе пропускания осциллографа. Осциллограф может захватывать импульсы длительностью от 5 нс, используя пиковый детектор и предотвращая потерю глитчей и других высокочастотных сигналов.

FilterVu идеально подходит для регистрации периодических, не периодических и однократных событий.

Подключение к компьютеру и сохранение данных на USB накопителе

Осциллографы серии MSO2000 и DPO2000 обеспечивают различные способы передачи данных по USB, что позволяет копировать данные на съемные носители, подключать осциллограф к компьютеру и непосредственно распечатывать данные на принтере. Можно также установить опциональные адаптеры GPIB, LAN и видеовыходы.

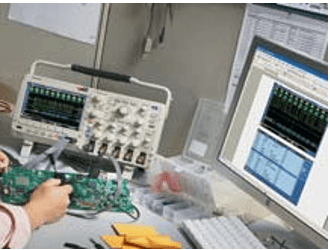

Программное обеспечение OpenChoice®, работающее на ПК, облегчает захват, сохранение и анализ результатов измерения. Просто перетащите изображения экрана и данные осциллограммы в это автономное приложение или непосредственно в Microsoft Word или Excel. В дополнение к OpenChoice имеется ПО National Instruments LabVIEW SignalExpress™ Tektronix Edition, которое расширяет ваши возможности, предлагая улучшенные функции анализа, дистанционное управление осциллографом и оперативный анализ осциллограмм.

Если же вы предпочитаете не пользоваться компьютером, то можете непосредственно распечатать изображения на любом принтере, совместимом с PictBridge® и подключенном к USB порту прибора.

Интерфейс пробников TekVPI®

Интерфейс подключения пробников TekVPI существенно упрощает работу. Пробники TekVPI оборудованы индикаторами состояния и органами управления, а также кнопкой вызова меню настройки пробников, расположенной прямо на блоке компенсатора. Интерфейс TekVPI использует новую архитектуру управ- ления питанием пробника, обеспечивающую прямое подключение токовых пробников (необходим внешний источник питания – номер по каталогу Tektronix: 119-7465-xx). И, наконец, пробниками TekVPI можно управлять дистанционно через USB, GPIB или Ethernet, что обеспечивает дополнительную гибкость в составе автоматизированных систем контроля.

Масштабирование/панорамирование – специальные ручки на передней панели для масштабирования и панорамирования. Позволяют за считанные секунды переместиться из начала в конец записи длиной 1 млн. точек. Внутренняя ручка управляет коэффициентом увеличения, а внешняя – панорамированием вдоль осциллограммы. Что может быть проще?
Метки – хотите отметить интересующие события на осциллограмме, а потом быстро перемещеться между ними? Просто нажмите кнопку Set Mark (Пометить) и вставьте «закладку» в сигнал. Теперь используйте кнопки Вперед и Назад для перемещения от маркера к маркеру.
Поиск – устали от бесконечного вращения ручки перемещения по горизонтали? Используйте мощную функцию MSO/DPO2000 для автоматического поиска и маркировки всех интересующих Вас событий по указанным критериям. Поиск можно выполнять по фронту, ширине импульса, глитчам, по логическому состоянию, по времени установки/удержанию, по длительности переднего/заднего фронта и по содержимому пакетов шин I2C, SPI, CAN, LIN и RS-232 /422/485/UART.
2 или 4 аналоговых канала и 16 цифровых каналов – просмотр и синхронизация до 20 коррелированных по времени сигналов на одном и том же экране (16 цифровых каналов только в моделях MSO.)
Параллельные и последовательные шины – запуск по содержимому пакетов последовательных и параллельных шин, отображение захваченных данных с декодированием в шестнадцатеричный, двоичный или текстовый формат, просмотр захваченных данных, поиск указанного контента и даже просмотр всех декодированных данных в табличной форме, примерно так, как это делается в логических анализаторах. Поддерживаемые стандарты включают I2C, SPI, CAN, LIN и RS-232/422/485/UART. Возможность одновременного анализа двух шин. (Параллельные шины доступны только в моделях MSO.)
Отдельные органы управления по вертикали для каждого канала – органы управления по вертикали обеспечивают простую и интуитивно понятную работу.

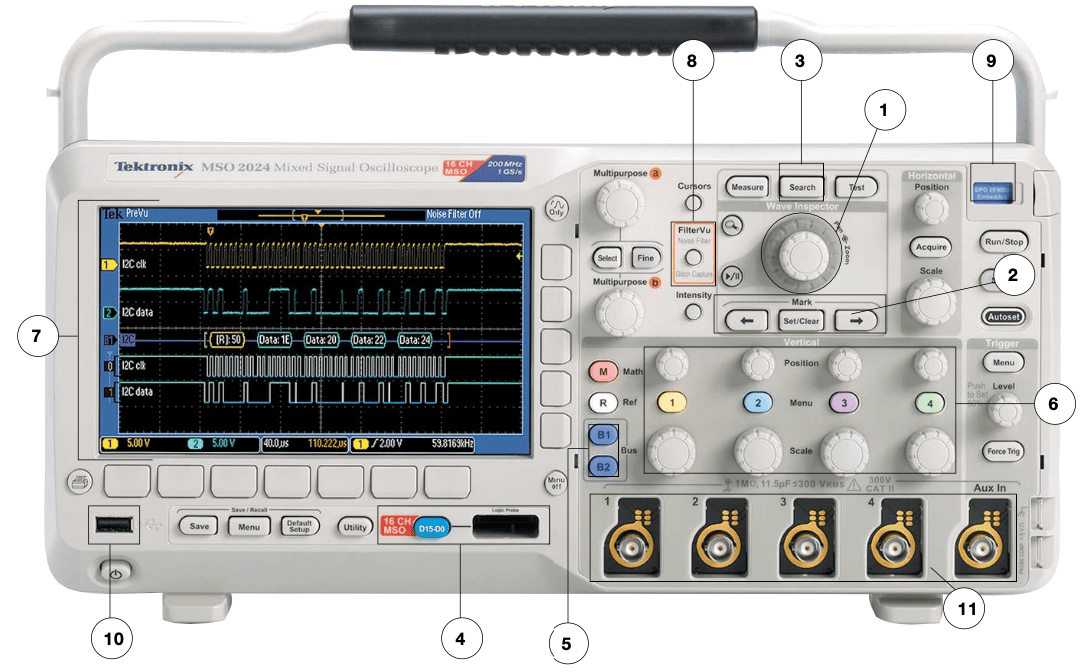

Большой широкоэкранный дисплей с цифровым люминофором – осциллографы серии MSO/DPO2000 оснащены ярким широкоэкранным 7-дюймовым дисплеем (180 мм). Скорость захвата сигнала до 5000 осциллограмм в секунду и отображение градаций яркости в реальном времени ускоряют поиск и устранение неисправностей. Высокая постоянная скорость захвата сигнала существенно экономит время, позволяя быстро определять причину сбоев и настраивать систему запуска для поиска этих событий. Отображение градаций яркости в реальном времени показывает «историю» активности сигналов по мере их накопления. Дисплей с цифровым люминофором облегчает интерпретацию переходных процессов, выделяя более ярким цветом те области, в которых сигнал появляется чаще.
Перестраиваемый фильтр нижних частот FilterVu™ – устали бороться с шумом? Вам необходимо сузить полосу пропускания осциллографа менее чем до 20 МГц? Просто включите FilterVu и настройте фильтр нижних частот на подавление шумов. В отличие от других ФНЧ, FilterVu отфильтровывает нежелательный шум, позволяя захватывать глитчи и другие высокочастотные составляющие сигнала в полной полосе пропускания осциллографа. FilterVu идеально подходит для регистрации периодических, однократных и не периодических событий.
Модуль запуска и декодирования данных последовательных шин – осциллографы серии MSO/DPO2000 имеют 2 слота для установки дополнительных модулей. Дополнительные модули расширяют возможности осциллографа, добавляя возможность запуска и декодирования данных последовательных шин. DPO2AUTO – модуль запуска и декодирования автомобильных последовательных шин CAN и LIN. DPO2COMP – модуль запуска и декодирования компьютерных последовательных шин RS-232/422/485/UART. DPO2EMBD – модуль запуска и декодирования встроенных шин I2C и SPI.

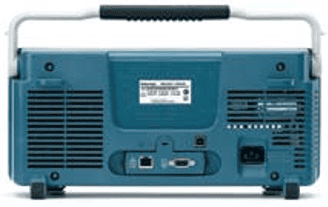

USB – основное назначение порта USB на передней панели – простое и удобное сохранение снимков экрана, осциллограмм и настроек осциллографа. Порт USB на задней панели предназначен для обмена данными, дистанционного управления или для непосредственной распечатки снимков экрана на любом совместимом с PictBridge® принтере.
TekVPI® – интерфейс пробника TekVPI позволяет непосредственно подключать токовые пробники, дистанционно управлять настройками пробника и обеспечивает взаимодействие пробника с осциллографом.
