ОСЦИЛОГРАФИ З ЦИФРОВИМ ЛЮМІНОФОРОМ (СЕРІЇ MSO2000 ТА DPO2000) ЧАСТИНА 2

Дисплей для відображення логічних станів цифрових сигналів нового покоління

Завдяки постійним зусиллям, спрямованим на спрощення роботи з осцилографами змішаного сигналу, серія MSO2000 дозволяє по-новому поглянути на цифрові сигнали. Однією із загальних проблем логічних аналізаторів та осцилографів змішаного сигналу є ідентифікація логічних рівнів “0” та “1” у такому режимі розгортки, коли осцилограми не містять фронтів по всій ширині екрана. Осцилограф MSO2000 відображає стани різними кольорами: одиниці зеленим, а нулі – синім. Крім того, нова серія приладів виділяє білим кольором фронти цифрових сигналів, якщо виявляє невизначеність переходу з одного логічного стану до іншого. Це є нагадуванням про те, що збільшення частоти дискретизації в наступному захопленні може виявити високочастотні перепади, які були не видно при колишніх налаштуваннях.

Налаштування каналу осцилографа змішаного сигналу може тривати багато часу порівняно з традиційним осцилографом.

Цей процес включає підключення пробників до пристрою, маркування каналів і розташування каналів на екрані. MSO2000 спрощує цей процес, дозволяючи групувати цифрові сигнали та маркувати їх із USB-клавіатури. Просто розташовуючи цифрові сигнали поруч, ви об'єднуєте їх у групу. Після створення групи всі канали, що входять до її складу, можна переміщати одночасно. Це значно скорочує час налаштування, пов'язані з позиціонуванням окремих каналів.

Пробник P6316 для осцилографів змішаного сигналу

Унікальна конструкція цього пробника містить дві групи по вісім каналів, що спрощує процес підключення пробника до пристрою, що тестується. Пробник Р6316 може підключатися до ліній штиря з мінімальним кроком 0,1 дюйма, розташованим на друкованих платах. Також можна використовувати комплект гнучких провідників і затискачів для підключення до елементів поверхневого монтажу або контрольних точок. Крім цього, P6316 має чудові електричні характеристики - вхідний ємністю всього 8 пФ і вхідним опором 101 кОм.

Просте захоплення, збереження та аналіз результатів вимірювання.

NI LabVIEW SignalExpress™ Tektronix Edition – це повністю інтерактивне вимірювальне та аналітичне ПЗ, розроблене спільно з компанією National Instruments та оптимізоване для осцилографів серії MSO/DPO2000.

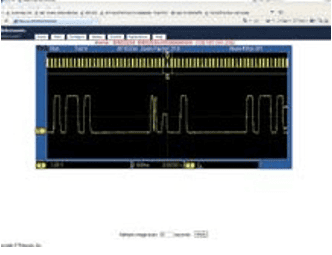

e*Scope дозволяє керувати осцилографом мережі з будь-якого підключеного до мережі комп'ютера через традиційний інтерфейс браузера Інтернету.

Фільтр нижніх частот, що перебудовується FilterVu™

Бракує можливостей смугового фільтра з обмеженою смугою 20 МГц? Увімкніть FilterVu™ і налаштуйте фільтр нижніх частот, що перебудовується, на придушення шумів. На відміну від інших фільтрів, FilterVu відфільтровує небажаний шум і в той же час дозволяє реєструвати глітчі (короткочасні імпульси) та інші високочастотні складові в повній смузі пропускання осцилографа. Для цього на екран виводяться дві осцилограми: відфільтрована (на передньому плані) та інша з глітчами (на задньому плані).

Відфільтрована осцилограма є чистим зображенням сигналу, на якому краще видно фронти і рівні. Це підвищує точність вимірювань за допомогою курсорів і дозволяє включати до документації чіткіші зображення сигналу. Якщо фільтр налаштований на найнижчу частоту зрізу, то крізь нього проходить трохи більше 1% високочастотних складових, які б викликати перешкоди на осцилограмі.

Осцилограма із захопленими глітчами показує високочастотні складові сигналу в повній смузі пропускання осцилографа. Осцилограф може захоплювати імпульси тривалістю від 5 нс, використовуючи піковий детектор і запобігаючи втраті глітки та інших високочастотних сигналів.

FilterVu ідеально підходить для реєстрації періодичних, не періодичних та одноразових подій.

Підключення до комп'ютера та збереження даних на USB накопичувачі

Осцилографи серії MSO2000 і DPO2000 забезпечують різні способи передачі даних USB, що дозволяє копіювати дані на знімні носії, підключати осцилограф до комп'ютера і безпосередньо роздруковувати дані на принтері. Можна також встановити опціональні адаптери GPIB, LAN та відеовиходи.

Програмне забезпечення OpenChoice®, що працює на ПК, полегшує захоплення, збереження та аналіз результатів вимірювання. Просто перетягніть зображення екрана та дані осцилограми в цю автономну програму або безпосередньо в Microsoft Word або Excel. На додаток до OpenChoice є програмне забезпечення National Instruments LabVIEW SignalExpress™ Tektronix Edition, яке розширює ваші можливості, пропонуючи покращені функції аналізу, дистанційне керування осцилографом та оперативний аналіз осцилограм.

Якщо ж ви не хочете користуватися комп'ютером, можете безпосередньо роздрукувати зображення на будь-якому принтері, сумісному з PictBridge® і підключеному до USB порту приладу.

Інтерфейс пробників TekVPI®

Інтерфейс підключення пробників TekVPI значно полегшує роботу. Пробники TekVPI обладнані індикаторами стану та органами управління, а також кнопкою виклику меню налаштування пробників, розташованої прямо на блоці компенсатора. Інтерфейс TekVPI використовує нову архітектуру управління живленням пробника, що забезпечує пряме підключення струмових пробників (необхідне зовнішнє джерело живлення – номер за каталогом Tektronix: 119-7465-xx). І, нарешті, пробниками TekVPI можна керувати дистанційно через USB, GPIB чи Ethernet, що забезпечує додаткову гнучкість у складі автоматизованих систем контролю.

Масштабування/панорамування – спеціальні ручки на передній панелі для масштабування та панорамування. Дозволяють за лічені секунди переміститися з початку до кінця запису довжиною 1 млн. крапок. Внутрішня ручка управляє коефіцієнтом збільшення, а зовнішня – панорамуванням вздовж осцилограми. Що може бути простішим?
Мітки - хочете відзначити події, що цікавлять, на осцилограмі, а потім швидко переміститися між ними? Просто натисніть кнопку Set Mark (Позначити) та вставте «закладку» у сигнал. Тепер скористайтеся кнопками Вперед і Назад для переміщення від маркера до маркера.
Пошук – втомилися від нескінченного обертання ручки переміщення горизонталлю? Використовуйте потужну функцію MSO/DPO2000 для автоматичного пошуку та маркування всіх подій, що Вас цікавлять, за вказаними критеріями. Пошук можна виконувати за фронтом, шириною імпульсу, глітчем, за логічним станом, за часом встановлення/утримання, за тривалістю переднього/заднього фронту та за вмістом пакетів шин I2C, SPI, CAN, LIN та RS-232/422/485/UART.
2 або 4 аналогові канали та 16 цифрових каналів – перегляд і синхронізація до 20 кореляційних за часом сигналів на тому самому екрані (16 цифрових каналів тільки в моделях MSO.)
Паралельні та послідовні шини – запуск за вмістом пакетів послідовних та паралельних шин, відображення захоплених даних з декодуванням у шістнадцятковий, двійковий або текстовий формат, перегляд захоплених даних, пошук зазначеного контенту і навіть перегляд усіх декодованих даних у табличній формі, приблизно так, як у логічних аналізаторах. Підтримувані стандарти включають I2C, SPI, CAN, LIN та RS-232/422/485/UART. Можливість одночасного аналізу двох шин. (Паралельні шини доступні лише в моделях MSO.)
Окремі органи управління з вертикалі для кожного каналу – органи управління з вертикалі забезпечують просту та інтуїтивно зрозумілу роботу.
Великий широкоекранний дисплей із цифровим люмінофором – осцилографи серії MSO/DPO2000 оснащені яскравим широкоекранним 7-дюймовим дисплеєм (180 мм). Швидкість захоплення сигналу до 5000 осцилограм на секунду та відображення градацій яскравості в реальному часі прискорюють пошук та усунення несправностей. Висока постійна швидкість захоплення сигналу суттєво економить час, дозволяючи швидко визначати причину збоїв та налаштовувати систему запуску для пошуку цих подій. Відображення градацій яскравості в реальному часі показує історію активності сигналів у міру їх накопичення. Дисплей з цифровим люмінофором полегшує інтерпретацію перехідних процесів, виділяючи яскравішим кольором ті області, у яких сигнал з'являється частіше.
Фільтр нижніх частот FilterVu™, що перебудовується, – втомилися боротися з шумом? Вам необхідно звузити смугу пропускання осцилографа менш як до 20 МГц? Просто увімкніть FilterVu та налаштуйте фільтр нижніх частот на придушення шумів. На відміну від інших ФНЧ, FilterVu відфільтровує небажаний шум, дозволяючи захоплювати глітчі та інші високочастотні компоненти сигналу в повній смузі пропускання осцилографа. FilterVu ідеально підходить для реєстрації періодичних, одноразових та не періодичних подій.
Модуль запуску та декодування даних послідовних шин – осцилографи серії MSO/DPO2000 мають 2 слоти для встановлення додаткових модулів. Додаткові модулі розширюють можливості осцилографа, додаючи можливість запуску та декодування даних послідовних шин. DPO2AUTO – модуль запуску та декодування автомобільних послідовних шин CAN та LIN. DPO2COMP – модуль запуску та декодування комп'ютерних послідовних шин RS-232/422/485/UART. DPO2EMBD – модуль запуску та декодування вбудованих шин I2C та SPI.
USB – основне призначення порту USB на передній панелі – просте та зручне збереження знімків екрана, осцилограм та налаштувань осцилографа. Порт USB на задній панелі призначений для обміну даними, дистанційного керування або безпосередньої роздруківки знімків екрана на будь-якому сумісному з PictBridge® принтері.
TekVPI® – інтерфейс пробника TekVPI дозволяє безпосередньо підключати струмові пробники, дистанційно керувати налаштуваннями пробника та забезпечує взаємодію пробника з осцилографом.

Опціональний мережевий порт та порт VGA!

Підключіть осцилограф до локальної мережі для дистанційного управління та збору даних. Виведіть зображення на зовнішній монітор або проектор.

Усього 134 мм у глибину!

Звільніть дороге місце на стенді або столі.

ПРОДОВЖЕННЯ СЛІДУЄ…
