ЧТО ТАКОЕ МУЛЬТИМЕТР? ВИДЫ МУЛЬТИМЕТРОВ, ИХ ФУНКЦИИ И НАЗНАЧЕНИЯ (ЧАСТЬ 1)

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой мультиметров, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

Содержание

1. Что такое мультиметр? История прибора
2. Основные функции мультиметров
3. Типы мультиметров
4. Обозначения на мультиметре

Что такое мультиметр? История прибора

Пожалуй, самый первый вопрос, который задает начинающий радиолюбитель, это что такое мультиметр. Итак, начнем с определения.

Мультиметр — многофункциональный электроизмерительный прибор, основной функцией которого является измерение характеристик электрического сигнала.

Мультиметр совмещает в себе функции амперметра, вольтметра и омметра, а также других электроизмерительных приборов.

Рисунок 1 – Старый, добрый аналоговый мультиметр молодости автора.

Это стандартный и широко распространенный прибор, используемый для решения различных задач: диагностики и ремонта транспортных средств, сборки и настройки электрических систем и оборудования в зданиях, производства электронных товаров, метрологической проверки измерительных приборов.

Год рождения мультиметра — 1920. Британский инженер Дональд Макади обслуживал почтовую связь и был вынужден каждый день носить с собой тяжелую сумку с приборами. Макади объединил три основных прибора в одном приборе под названием «авометр» (он же «ампервольтметр» или мультиметр).

В Советском Союзе мультиметры стали широко использоваться и пользоваться популярностью с появлением «цешки» (серия С). «Цешка» — аналоговый мультиметр, который мог работать даже в условиях сильных электромагнитных полей. Принцип работы стрелочного механизма такого тестера основан на протекании электрического тока через подвижную катушку, магнитное поле которой взаимодействует с полем постоянного магнита, отклоняющего стрелку. Эти приборы обладали невероятной надежностью и выносливостью и выпускались в различных модификациях с конца 50-х до начала 90-х годов многими приборостроительными заводами.

Основные функции и особенности мультиметров

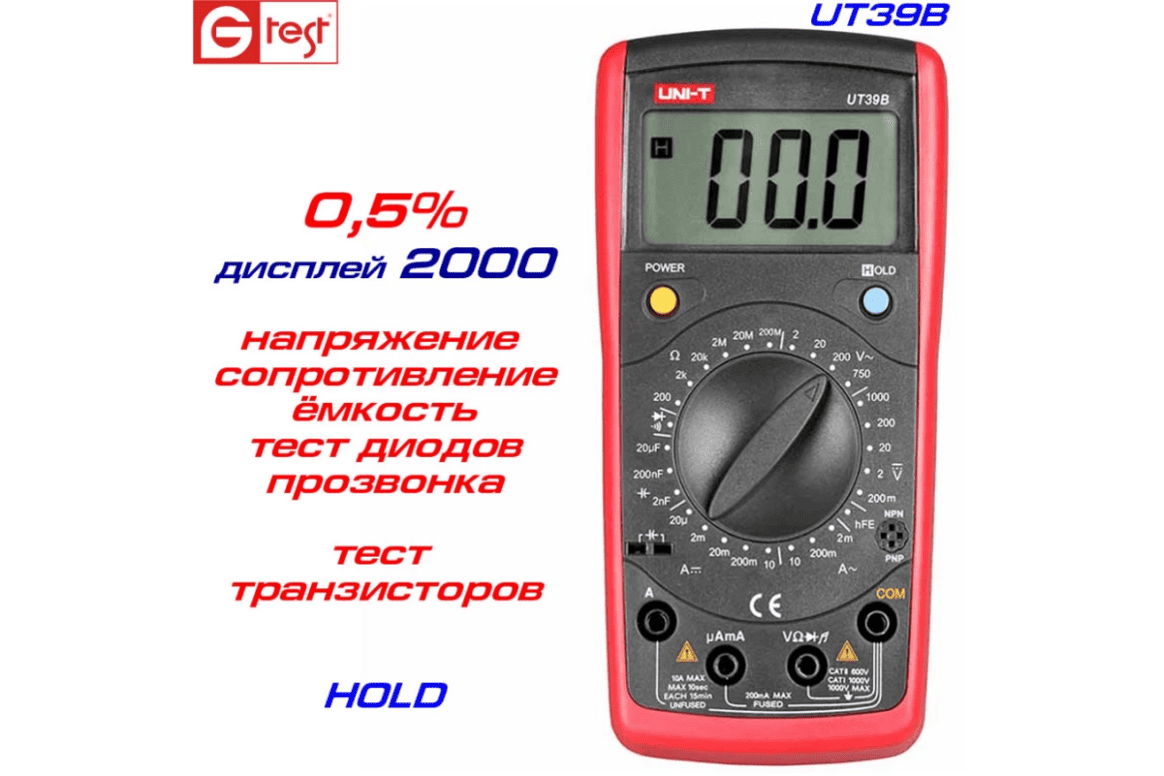

Рисунок 2 – «Рабочая лошадка» каждого инженера.

Основные функции мультиметров:

• измерение напряжения постоянного и переменного тока
• измерение постоянного и переменного тока
• измерение сопротивления, электрической емкости и индуктивности

Простые бюджетные модели имеют небольшой набор функций, достаточный для решения основных бытовых задач: проверка проводников, целостности цепи, измерение напряжения в розетке или уровня заряда аккумулятора автомобиля.

Набор дополнительных функций мультиметра зависит от назначения прибора. Современные многофункциональные модели осуществляют проверку диодов и транзисторов, измерение частоты и температуры. Профессиональные мультиметры способны не только производить прямые измерения, но и рассчитывать ряд показателей — скважность, проводимость, истинные среднеквадратичные значения (функция True RMS).

Если рассматривать линейку мультиметров ZEN производства UNI-T, то наиболее широкий набор функциональных возможностей представлен в модели ZEN-MM31-13, в сочетании с высочайшей точностью измерений. Также ZEN-MM31-13 отличается от большинства других мультиметров следующими уникальными эксплуатационными характеристиками:

• прорезиненный нескользящий чехол, обеспечивающий дополнительную защиту;
• расширенная комплектация (сумка, щупы, адаптеры, датчик температуры, программное обеспечение);
• питание от аккумуляторной батареи;
• двойная изоляция и соответствие международному стандарту электробезопасности (CAT IV 600V);
• высокая точность показаний (5 ½ разрядов);
• контрастный EBTN-дисплей с дополнительной подсветкой;
• встроенный индикатор скрытой проводки.

Типы мультиметров

Мультиметры делятся на два типа в зависимости от способа отображения индикации: аналоговые и цифровые.

Аналоговые мультиметры — многофункциональные электроизмерительные приборы с индикацией посредством стрелочной (аналоговой) шкалы.

Рисунок 3 - Современный аналоговый мультиметр.

Преимущества аналоговых мультиметров:

1. Возможность проводить измерения при низких температурах до -30 °С.
2. Быстрая работа при большом объеме измерений, когда не требуется высокая точность.
3. Не требуют потребления энергии от встроенного блока питания в режиме измерения напряжения и тока.
4. Мгновенное отображение динамики изменения сигнала.

Недостатки и особенности:

1. Нелинейная шкала и установка нуля перед началом измерений.
2. Отсутствие автоматического определения полярности напряжения.
3. Небольшой набор функций: большинство моделей могут измерять только постоянное и переменное напряжение, постоянный ток и сопротивление.
4. Низкое входное сопротивление и, как следствие, высокая погрешность при низковольтных измерениях.
5. Чувствительность к механическим повреждениям, вибрации.

Цифровые мультиметры — современные, надежные измерительные приборы, характеризующиеся высокой точностью измерений и разнообразными функциональными возможностями. Цифровые приборы пришли на смену аналоговым в связи с возможностью широкого применения полупроводниковых технологий. Сегодня большинство выпускаемых мультиметров — цифровые. Специалисты, работающие с электротехническим оборудованием, при необходимости могут выбрать среди цифровых мультиметров модель, ориентированную на конкретную задачу.

Преимущества цифровых мультиметров:

1. Максимально возможная точность измерений.
2. Автоматическое определение полярности: при неправильном подключении щупов на экране отображаются правильные значения со знаком минус.
3. Возможность автоматического и ручного выбора диапазонов измерений.
4. Многофункциональность.
5. Не требует обязательной установки нуля.
6. Точность показаний счетчика не зависит от заряда батареи.
7. Устойчивость к механическим повреждениям.
8. Возможность записи результатов измерений в память и синхронизации с ПК.

Цифровые мультиметры можно классифицировать по количеству разрядов, классу точности, размеру, классу защиты, наличию дополнительных функций или другим параметрам. Например, линейка мультиметров Uni-Trend и OWON в зависимости от размера и назначения моделей делятся на 4 группы:

• компактный
• среднего размера (стандартный)
• большой переносной
• настольный

Назначение мультиметров

Отвечая на вопрос, что такое мультиметр, рассмотрим внешнюю панель прибора более подробно. Обозначения и органы управления цифровых мультиметров могут различаться в зависимости от модели. В качестве примера рассмотрим обозначения на цифровом мультиметре высокого уровня - ZEN-MM31-13 (у всех подобного рода моделей мультиметров схожий принцип). Это существенно упростит освоение мультиметров пользователями без нужды мучаясь с разного рода Инструкциями по Эксплуатации.

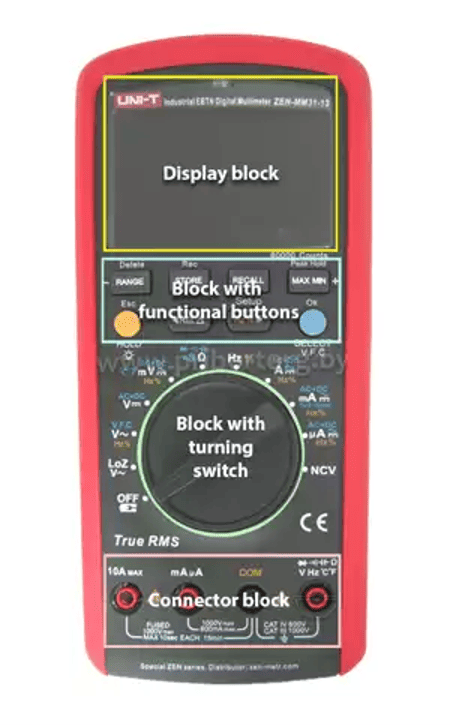

Передняя панель цифрового мультиметра состоит из 4 основных блоков:

1. ЖК-дисплей для отображения показаний,
2. Кнопки выбора функций,
3. Поворотный переключатель с обозначениями для выбора основных значений измерений,
4. Входные гнезда для подключения щупов и других измерительных проводов.

Рисунок 4 – Цифровой мультиметр.

ПРОДОЛЖЕНИЕ СЛЕДУЕТ…
