Как диагностировать проводку автомобиля с помощью мультиметра: пошаговое руководство

Ссылка на страницу сайта Магазина Gtest® с номенклатурой мультиметров, а также рекомендуемые приборы и статьи для дальнейшего самообразования приведены в конце данного раздела.

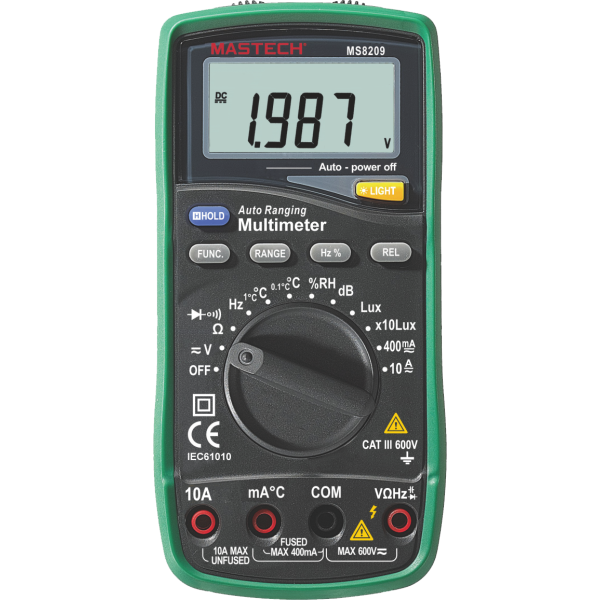

Цифровой мультиметр MASTECH MS8209

Как проверить автомобильную проводку мультиметром

Проверка автомобильной электропроводки с помощью мультиметра - полезный навык для любого автолюбителя и механика. Она позволяет быстро находить неисправности, проверять состояние проводов и диагностировать проблемы в электрической системе автомобиля.

В этом руководстве рассмотрены основные способы проверки автомобильной проводки с использованием цифрового мультиметра.

Шаг 1. Подготовьте инструменты и соблюдайте меры безопасности

Перед началом работы подготовьте необходимые инструменты:

• цифровой мультиметр с измерительными щупами;
• схему электропроводки автомобиля;
• защитные очки;
• рабочие перчатки.

Меры предосторожности

1. Всегда отключайте аккумулятор перед работой с электрическими цепями.
2. Используйте инструменты с изолированными рукоятками.
3. Работайте в хорошо проветриваемом помещении.
4. Избегайте коротких замыканий при проведении измерений.

Шаг 2. Изучите функции мультиметра

Для диагностики автомобильной проводки необходимо понимать основные режимы измерений:

• Напряжение (V) - измерение электрического потенциала.
• Сопротивление (Ω) - проверка целостности проводников.
• Ток (A) - измерение силы тока в электрической цепи.

Наиболее часто при поиске неисправностей используются режимы измерения напряжения и сопротивления.

Шаг 3. Проверка целостности проводов

Проверка целостности позволяет обнаружить обрывы и плохие соединения.

1. Выключите зажигание и отсоедините аккумулятор.
2. Переключите мультиметр в режим измерения сопротивления (Ω).
3. Подключите щупы к двум концам проверяемого провода.
4. Оцените показания прибора.

Если сопротивление близко к нулю Ом, провод исправен. Если на дисплее отображается OL или высокое значение сопротивления, это свидетельствует об обрыве цепи.

Шаг 4. Проверка напряжения

Измерение напряжения помогает определить наличие питания в электрических цепях автомобиля.

1. Подключите аккумулятор и при необходимости включите зажигание.
2. Установите мультиметр в режим измерения напряжения (V).
3. Подключите красный щуп к проверяемому проводнику.
4. Чёрный щуп подключите к надёжной массе автомобиля.
5. Снимите показания с дисплея.

Если напряжение соответствует ожидаемому значению, проводка функционирует корректно.

Шаг 5. Поиск неисправностей проводки

Для локализации неисправности рекомендуется выполнять следующие действия:

1. Используйте электрическую схему автомобиля для поиска нужного проводника.
2. Отключите связанные разъёмы и компоненты.
3. Проверьте напряжение и целостность в различных точках цепи.
4. Определите место повреждения или плохого контакта.
5. Отремонтируйте либо замените неисправный участок проводки.

Полезные советы при диагностике автомобиля

• Начинайте диагностику с проверки аккумулятора и предохранителей.
• Используйте штатную электрическую схему автомобиля.
• Проверяйте состояние разъёмов и контактных групп.
• Осматривайте изоляцию проводов на наличие повреждений.
• Контролируйте падение напряжения на нагруженных участках цепи.

Заключение

Проверка автомобильной проводки мультиметром позволяет быстро выявлять неисправности электрической системы автомобиля и предотвращать серьёзные поломки. Правильное использование цифрового мультиметра помогает определить обрывы, плохие контакты и проблемы с питанием различных узлов автомобиля.

Соблюдение техники безопасности и системный подход к диагностике существенно упрощают поиск неисправностей и сокращают время ремонта.
