ЧТО ТАКОЕ МУЛЬТИМЕТР? ВИДЫ МУЛЬТИМЕТРОВ, ИХ ФУНКЦИИ И НАЗНАЧЕНИЯ (ЧАСТЬ 2)

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой мультиметров, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

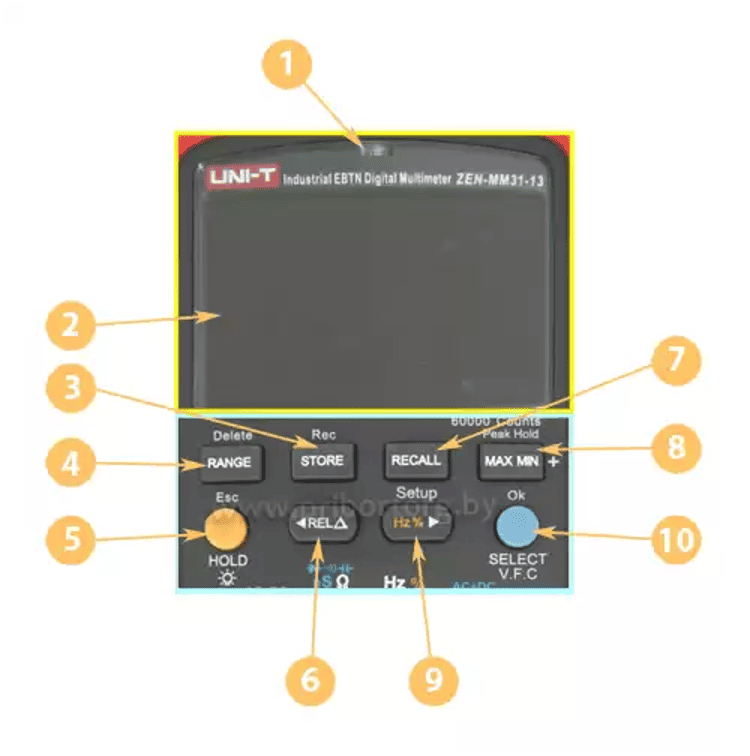

Рассмотрим блоки подробнее (см. картинку ниже).

Блок отображения:

• Светодиодный индикатор (красный/зеленый - указывает на разрядку аккумулятора)
• ЖК-дисплей (на дисплее отображаются полученные данные)

 Блок с функциональными кнопками:

3 - STORE: кнопка сохранения данных в памяти устройства, на экране отображается символ STO, при длительном нажатии открывается меню настроек автоматического сохранения

4 - Delete / RANGE - удалить все данные / переключить ручной диапазон измерения

5 - HOLD имеет три значения:

• одинарное нажатие - удержание (фиксация) данных на дисплее
• нажмите еще раз, чтобы войти в режим измерения по умолчанию (Esc)
• нажатие и удержание - переводит настройки подсветки дисплея в режим переключения

6 – REL: включение режима измерения относительных величин

7 - RECALL: просмотр сохраненных данных

8 - MAX MIN:

• однократное нажатие - отображает минимальное и максимальное значения измеренного сигнала, нажмите и удерживайте, чтобы включить Peak Hold режим определения пиковых значений при измерении напряжения или тока.

9 – Hz %:

• нажатие и удержание кнопки включает режим настройки - вход в меню настроек системы

10 - Ok / SELECT / V.F.C (синяя кнопка):

• нажмите один раз, чтобы активировать SELECT режим - выбор функций в меню настроек нажатие и удерживание включается V.F.C - режим измерения с фильтрами нижних частот

Рисунок 5 – Блоки.

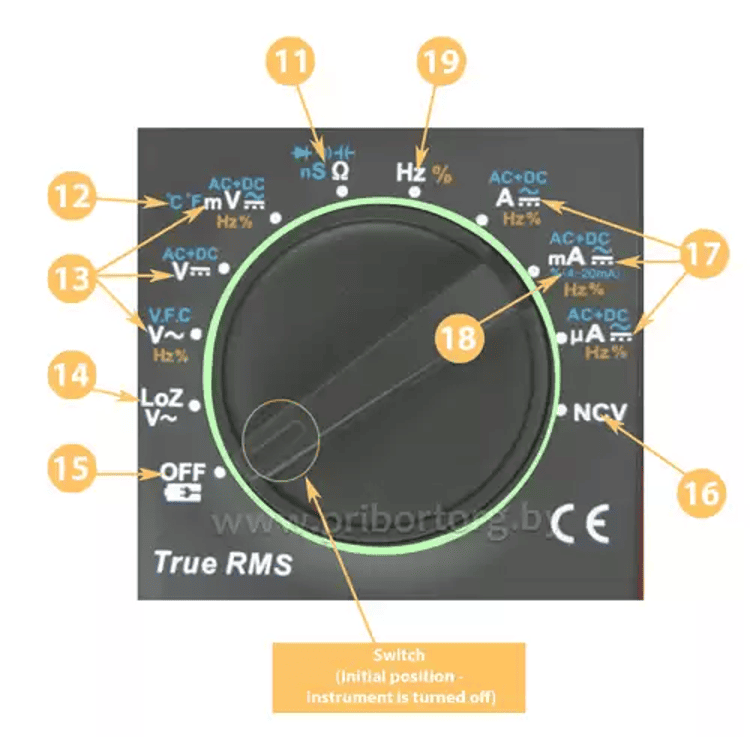

Блок с поворотным переключателем и обозначениями (см. ниже) :

11 - положение поворотного переключателя:

• проверка диодов, непрерывность цепи, измерение ёмкости
• nS – измерение электропроводности
• измерение сопротивления

12 - положение поворотного переключателя:

• ° C ° F - измерение температуры

13 - положение поворотного переключателя:

• V   - измерение постоянного напряжения
• mV  - измерение постоянного напряжения в милливольтах
• V  - Измерение переменного напряжения
• mV - измерение переменного напряжения в милливольтах
• V.F.C V.F.C - Измерение LPF (фильтр нижних частот)

14 - положение поворотного переключателя:

• V LoZ - измерение переменного напряжения с низким импедансом

15 - положение поворотного переключателя:

• OFF - выключение устройства

16 - поворотный переключатель в положении:

• NCV - бесконтактный детектор переменного напряжения

17 - положение поворотного переключателя:

• µA - Измерение мощности переменного/постоянного тока в микроамперах
• mA  - измерение мощности переменного/постоянного тока в миллиамперах
• A - Измерение мощности переменного/постоянного тока

18 - положение поворотного переключателя:

• % (4 - 20 mA) - измерение токовой петли

19 - положение поворотного переключателя:

• Hz - измерение частоты
• % - измерение коэффициента заполнения

Рисунок 6 – Блок с поворотным переключателем и обозначениями.

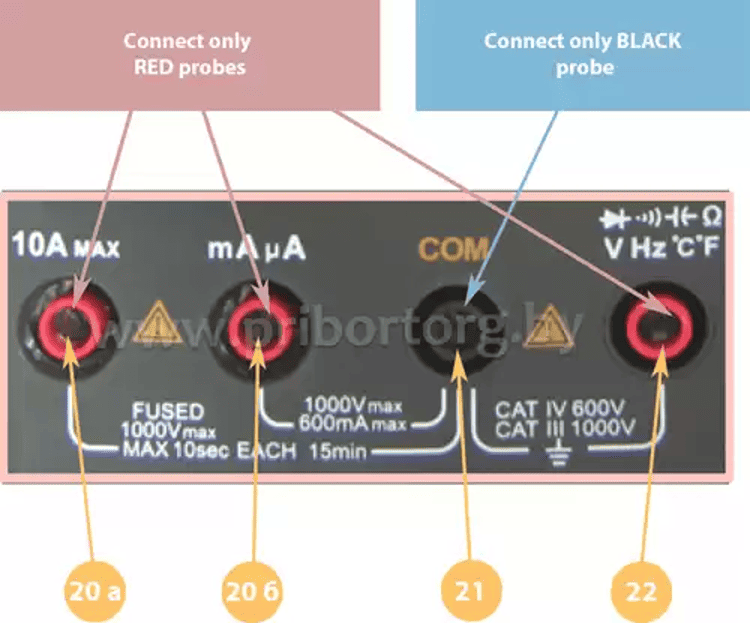

Блок с разъемами для подключения пробников:

Измерительные щупы представляют собой гибкие изолированные провода, которые служат проводниками от тестируемого устройства к мультиметру.

Рисунок 7 – Измерительные щупы.

20 (a) - разъем для красного щупа (плюс) при измерении силы тока до 10 А максимум.

20 (b) - разъем для красного щупа (плюс) при измерении постоянного и переменного тока.

21 - разъем для черного измерительного щупа (минус).

22 - разъем для термопары / красного щупа (плюс) для измерения частоты, напряжения, сопротивления, электрической емкости, проверки диодов и прозвонки цепи.

Все модели мультиметров, разрешенные к реализации и применению на территории Украины, должны (желательно) иметь документ о соответствии техническому регламенту. Приборы, предназначенные для профессионального использования в сфере законодательной метрологии, также в обязательном порядке подлежат включению в Государственный реестр средств измерений и должны проходить поверку в аккредитованной лаборатории в установленный межповерочный интервал.

Как видим, возможности современных мультиметров весьма обширны, а простота и интуитивность управления делают этот класс приборов универсальным средством измерения параметров электрических сигналов. Без сомнения, такой прибор станет незаменимым помощником, как для высококвалифицированного специалиста, так и для радиолюбителя.
