Специализированные мультиметры

Количество возможностей и функций каждого мультиметра может быть исчерпывающим, особенно если учесть те, которые предназначены для индивидуальных целей. Вот разбивка наиболее широко доступных или используемых мультиметров.

Измеритель тока с клещами или вилкой обычно используется в промышленности, где используются большие токи и напряжения. Ток, управляющий большими двигателями, был бы слишком велик, чтобы его можно было когда-либо проверить обычным прибором, и было бы чрезвычайно опасно подвергаться воздействию такой контрольной точки с высокой выходной энергией. Эти специальные измерители могут измерять ток, просто разместив их вокруг безопасного изолированного проводника. Обычно они измеряют только переменный ток, но некоторые из них также измеряют небольшую величину постоянного тока, что делает их полезными для поиска и устранения неисправностей в цепях управления.

Большинство клещевых и вилочных измерительных приборов также имеют диск выбора функций и порты для измерительных проводов, которые могут измерять большинство других типичных функций.

Некоторые мультиметры также обладают уникальными полупроводниковыми измерительными свойствами, но они встречаются редко, поскольку в большинстве случаев полупроводниковые детали припаяны к печатной плате, что затрудняет их тестирование с помощью измерителей. Обычно используемые для транзисторов, они могут измерять полярность, коэффициент усиления и ток утечки. Обычно у них есть небольшой набор из 3 или 4 маленьких отверстий, помеченных буквами E, B и C в определенном порядке. Они хорошо работают с биполярными транзисторами, и вы не будете использовать эту функцию очень часто, но она очень удобна, когда она вам действительно нужна.

Другой удобный инструмент для проверки, небольшой тестер цепей, можно условно назвать «мультиметром», за исключением того, что он не измеряет цепи под напряжением, поэтому он не может измерять напряжение и ток. Этот небольшой тестер цепей предназначен для измерения широкого спектра устройств и компонентов и дает вам информацию, которую большинство стандартных измерителей не имеют, например, последовательное сопротивление конденсаторов или индуктивность дросселя, расположение выводов транзистора.

Последний тип — это мультиметры для измерения сопротивления изоляции, которые относятся к мегаомметрам (часто называемым мегомметрами), которые выдают большие напряжения, позволяющие проверять чрезвычайно высокие сопротивления. Они могут быть полезны для устранения неисправностей изоляции между линией и землей в двигателях или изоляции между проводниками в пучке проводов. Мультиметры для измерения изоляции могут считывать цепи в нормальном диапазоне, как и обычный мультиметр, но его также можно безопасно разместить в диапазоне выходного напряжения до 1000 В и более, просто от батарей типа АА или 9 В. Следует отметить, что никогда и никогда не используйте эти функции для проверки сопротивления цепей с небольшими компонентами, поскольку выходное напряжение почти наверняка разрушит их, даже при небольшом выходном токе.

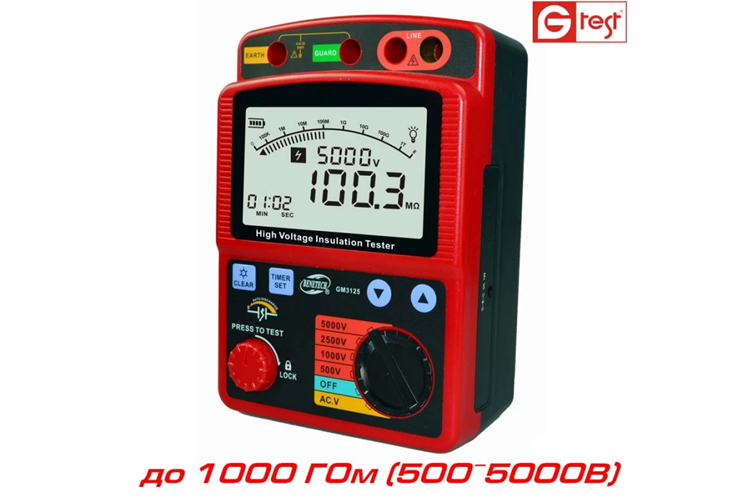

GM3125, мегомметр, измеритель сопротивления изоляции

Тестовые провода и аксессуары.

Никто никогда не купит по-настоящему дорогую машину без установленного руля. Вы никогда не купите хороший новый дом и не заметите тот факт, что в нем нет дверных ручек. Аналогично, это ужасная идея – инвестировать в качественный мультиметр и забыть учесть измерительные провода — в конце концов, это единственный способ подключения счетчика к внешнему миру.

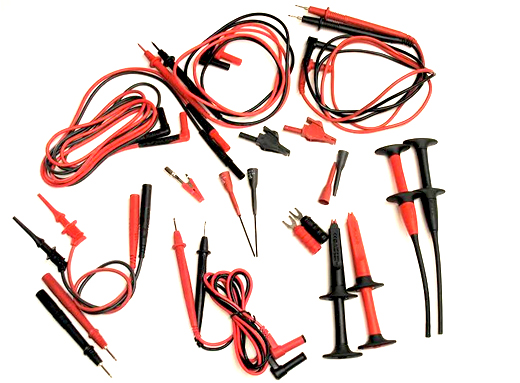

Широкий ассортимент тестовых проводов и насадок

Когда дело доходит до тестовых проводов, существует удивительное разнообразие. Большинство мультиметров будут включать стандартный набор по умолчанию с одним набором каждого красного и черного кабеля с заостренным серебряным наконечником. Они работают достаточно для большинства задач и поэтому называются комплектом по умолчанию, но не во всех ситуациях. Как и в случае с типами мультиметров, существует множество различных вариантов в зависимости от варианта использования и ситуации.

Учитывая это, наиболее распространенными являются:

● Стандартный набор

● Зажимы типа «крокодил»

● Мини-захватчики

● Адаптеры челюстей

● Расширения

Стандартный набор

Базовые провода мультиметра всегда должны включать в себя набор из двух кабелей: один красный, другой черный. Обычно они имеют около 3/4 дюйма открытого металла на конце, заканчивающегося заостренным кончиком. Примерно на расстоянии 1/4 дюйма от конца находится небольшой выступ, используемый для крепления измерительного провода внутри некоторых устройств, таких как промышленные клеммные колодки, или для крепления дополнительного фитинга, который захватывает металл, давая ему возможность подключиться, не соскальзывая с конца.

Существует несколько вариантов этого базового типа троса, и один из них, который часто оказывается полезным, включает в себя очень короткий резьбовой буртик в начале металлического наконечника. Многие концевые крепления, такие как зажимы типа «крокодил» и захваты, могут использовать эту резьбу для обеспечения надежного крепления. Хотя это не всегда важно, это обеспечивает некоторую безопасность при проведении измерений.

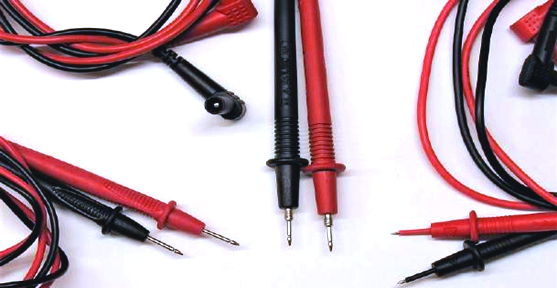

Крупный план нескольких «стандартных» измерительных отведений. Они включают в себя стандарт по умолчанию, с небольшой резьбой, и изолированные острые наконечники слева направо.

Другой распространенный вариант — близок к обычному отведению, но на самом конце обнажается только очень тонкая точка. При измерении очень маленьких точек, расположенных близко друг к другу, прикосновение двух проводов может вызвать короткое замыкание и мгновенный непоправимый выход из строя. Плотно изолированные выводы помогают обеспечить безопасность схемы при выполнении таких крошечных измерений.

Зажимы типа «крокодил»

Эти зажимы, названные в честь пасти аллигатора, предназначены для надежного соединения с контрольными точками на печатные платы или оголенные концы проводов. Когда один провод надежно зажат, одна рука остается свободной, что позволяет обеспечить безопасность.

Приборы и органы управления могут быть отрегулированы по мере необходимости.

В большинстве случаев они просто надеваются или навинчиваются на конец обычного измерительного провода. В других случаях это может быть внешний кабель, который крепится как к измерительному проводу, так и к печатной плате. У этого метода есть несколько недостатков, а именно склонность кабеля отрываться от конца измерительного провода. В отдельных случаях эта проблема могла быть безобидной, но, если ситуация была сложной или потенциально опасной, вы, возможно, не захотите идти на такой риск.

Последний вариант — иногда зажимы типа «крокодил» постоянно располагаются на концах кабелей измерительных проводов. Другими словами, зажимы «посвящены» только образу пасти аллигатора. Если вы обнаружите, что зажимы вам нужны большую часть времени, возможно, эти кабели станут хорошей инвестицией.

Мини-захваты

Эти насадки похожи на зажимы типа «крокодил», но на конце имеется небольшой подпружиненный крючок. Это может быть полезно для измерения значений на печатной плате, где единственной точкой доступа является конец провода сквозного резистора или диода, едва оголенный на открытом воздухе. Они ограничены проводами очень маленького диаметра, поэтому их лучше всего использовать в ситуациях, когда они расположены слишком близко или слишком малы для зажимов типа «крокодил».

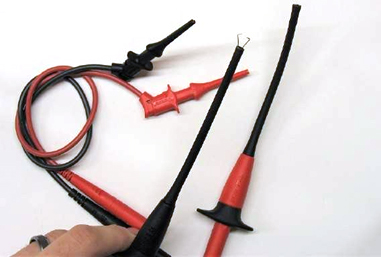

Мини-захваты, один из которых встроен в провода, а другой представляет собой крепление для конца удлинительного кабеля.

Как и «крокодилы», их можно найти в виде внешних кабелей или специальных тестовых проводов. Существуют даже комплекты концевых переходников с захватами на конце гибкого инструмента длиной 6 дюймов для конца удлинителя.

Челюстные адаптеры

Эти челюсти часто очень похожи на зажимы пасти аллигатора, но открываются они так же, как шприц, если сжать ручку. Они обычно гораздо более точны, чем кончики аллигатора, и предназначены для высокоточных измерений.

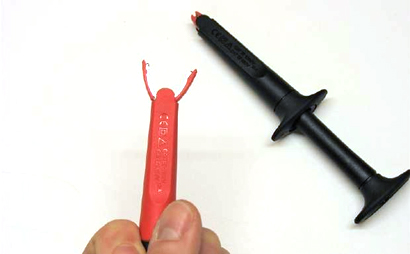

Адаптер для конца удлинительного кабеля, напоминающий шприц.

В большинстве промышленных испытаний и испытаний печатных плат не особо часто используются зажимы. Когда необходимо выполнить сложное, но, при этом, очень безопасное соединение, не стоит всегда доверять стандартным аллигаторам, при том, что адаптеры для челюстей будут очень надежным соединением.

Расширения/удлинения

Удлинительные кабели открывают множество других возможностей. Оба конца этих кабелей могут входить в вилку основания мультиметра. Так что другой конец свободен для подключения любого из множества насадок. Вы даже можете смешивать и сочетать их в зависимости от того, чего требует конкретный случай.

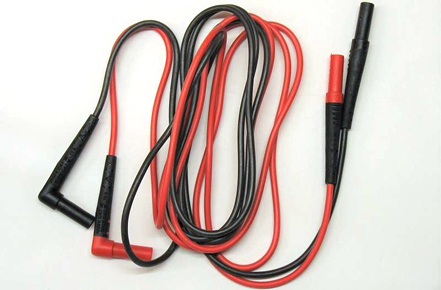

Удлинительный кабель с одинаковыми разъемами на обоих концах. Любой конец может подключаться к мультиметру или к насадкам.

Одним из примеров является случай, когда кто-то использовал обычные кабели типа «банан» в качестве удлинителя мультиметра; однако учтите, что эти кабели не изолированы, как удлинители этого прибора. Банановый тип работает, но необходимо соблюдать осторожность и, вероятно, не следует использовать его для реализации точных измерений, поскольку характеристики сопротивления не предназначены для такого рода измерений. При проектировании пробников мультиметра, они намеренно добавляют очень и очень небольшое сопротивление. Другие пробники также могут добавить сопротивление, достаточное для снижения точности показаний.

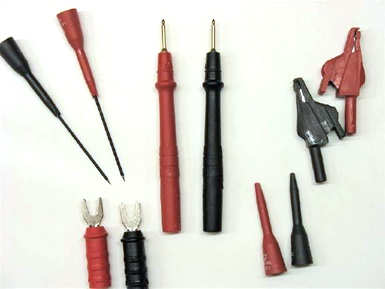

Подборка из нескольких наконечников, которые можно добавить к концам удлинителей для увеличения возможностей при выполнении очень сложных задач при выполнении конкретных измерений. Советы по завершению этих расширений могут быть самыми разными, включая, помимо прочего, упомянутые выше.

Прежде всего, убедитесь, что у вас есть правильный инструмент для правильной работы. Если вы собираетесь инвестировать в приборы и научиться правильно их использовать, вам также необходимо иметь подходящее оборудование для взаимодействия этих инструментов с реальным миром. Учитывая, что целые наборы проводов и аксессуаров обычно можно найти примерно за 20 долларов или меньше, обеспечение простых и надежных измерений может оказаться необременительной инвестицией.
