Критерии выбора мультиметра

Мультиметр – это прибор для измерения электрических величин. Он совмещает функции нескольких типов измерительных устройств, отсюда и слово «мульти» в его заглавии.

Мультиметры очень универсальны и используются, в частности, в электронной, электротехнической, строительной и автомобильной промышленности.

Первые мультиметры были аналоговыми, с индикацией показаний с помощью стрелки на циферблате, но сегодня эта технология практически исчезла, уступив место цифровым мультиметрам.

Мультиметры, как минимум, сочетают в себе функции вольтметра, амперметра и омметра, но многие модели включают в себя дополнительные функции для специальных приложений (например, другие электрические измерения, измерения температуры, тепловидения и т.п.).

Выбор мультиметра часто зависит от предлагаемых им функций измерения, его конфигурации (настольный или портативный) и технических характеристик (точность, класс безопасности и т. д.).

Аналоговый или цифровой мультиметр?

Существует два основных типа мультиметров: аналоговые мультиметры, которые используют устаревшую технологию, но все еще популярны среди профессионалов, и более современные цифровые мультиметры.

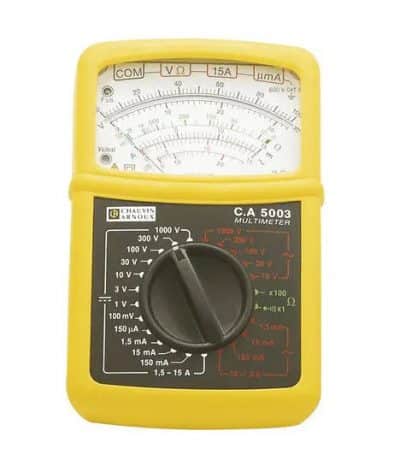

Аналоговые мультиметры

Они имеют циферблат со стрелкой и градуированной шкалой, зависящей от различных электрических величин, измеряемых прибором, и доступных диапазонов измерений. Они работают по принципу гальванометров, то есть движение стрелки по циферблату обусловлено протекающим через прибор током.

Это точные и надёжные приборы, но считывание показаний требует определённой практики, чтобы избежать ошибок, таких как параллакс (возникающий при неправильном положении глаза) или считывание показаний по неправильной шкале.

Цифровые мультиметры

Они используют аналого-цифровой преобразователь и оснащены цифровым дисплеем, на котором непосредственно отображается измеренное значение. По сравнению с аналоговыми мультиметрами, показания более точны, и отсутствует риск ошибки параллакса или неправильной шкалы. С другой стороны, они затрудняют измерение постоянно колеблющихся значений, поскольку аналого-цифровой преобразователь реагирует на колебания медленнее, чем аналоговая стрелка.

Помимо простоты использования, цифровые мультиметры требуют менее частой калибровки, более ударопрочны и могут быть водо- и пылезащищенными.

Какие существуют типы мультиметров?

Мультиметры общего назначения

Предназначены для использования населением или для решения простых задач. Эти недорогие мультиметры можно использовать для измерения напряжения, тока и сопротивления в простых электрических цепях, если целью является не получение очень точных результатов, а лишь приблизительное значение.

Профессиональные мультиметры более устойчивы и точны:

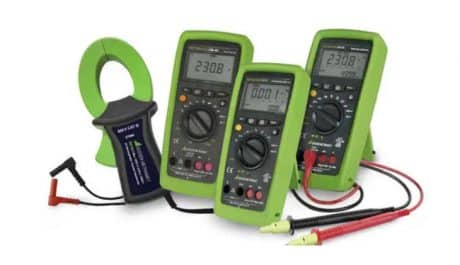

Профессиональные портативные мультиметры

Легкие и компактные, они обеспечивают большую свободу движений для проведения измерений, выявления и устранения неисправностей в полевых условиях. Они используются специалистами различных областей, включая электриков.

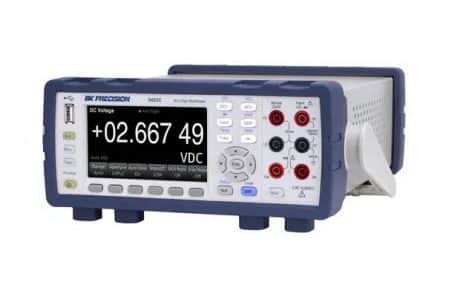

Настольные мультиметры

Они в основном используются инженерами для проведения точных измерений в электрических и электронных цепях. Они предлагают расширенные измерительные функции.

Какой класс безопасности следует выбрать для мультиметра?

Стандарт IEC 61010 определяет категории перенапряжения (также известные как категории электробезопасности) для низковольтных установок (<1000 В). Эти категории классифицируют различные части электрических цепей в зависимости от риска перенапряжения и соответствующего уровня опасности.

Существует четыре категории перенапряжения:

o CAT I: Электронные устройства

o CAT II: Оборудование, подключенное к однофазным розеткам, например, бытовая техника

o CAT III: Трехфазное распределение и однофазное коммерческое освещение

o CAT IV: Линии электропередачи

Электроизмерительные приборы, такие как мультиметры, классифицируются в соответствии с категорией перенапряжения, на которую они рассчитаны, что соответствует уровню защиты, который они обеспечивают.

Например, мультиметр, предназначенный для категории перенапряжения II, не может безопасно использоваться в электроустановках категории III.

Для каждой категории также указан максимальный уровень напряжения. Например, мультиметр категории III 600 В можно безопасно использовать в зоне категории III с максимальным напряжением 600 В. Однако его использование небезопасно, если напряжение превышает 600 В, даже если он находится в части установки, относящейся к категории III.

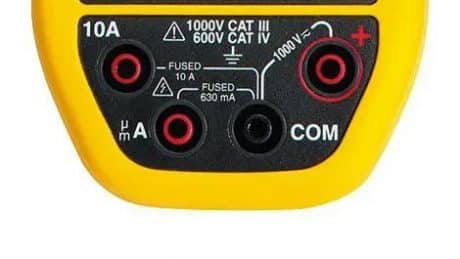

Классы безопасности и соответствующие напряжения четко указаны на мультиметре.

Таким образом, существуют мультиметры категории I, категории II, категории III и категории IV.

Другие функции мультиметра

Мультиметр совмещает в себе функции нескольких электроизмерительных приборов. Обычно мультиметры измеряют напряжение (вольтметр), ток (амперметр) и электрическое сопротивление (омметр). Однако производители предлагают модели с расширенным набором измерительных функций, отвечающие потребностям различных специалистов.

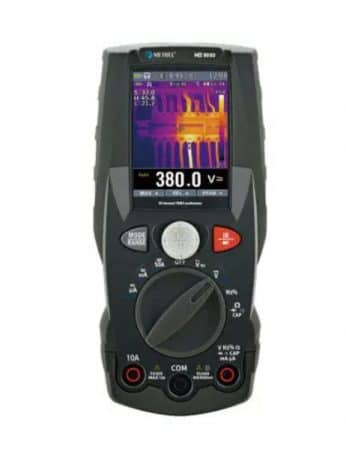

Мультиметр с тепловизионной камерой Metrel

Мультиметр также может выполнять другие электрические измерения, такие как:

o Проверка диодов

o Прозвонка цепи

o Измерение емкости

o Измерение частоты

Он также может выполнять другие функции, например, измерение температуры контактным способом, с помощью внешнего датчика, или бесконтактным способом, с помощью инфракрасного датчика или тепловизора.

При покупке мультиметра убедитесь, что вы выбрали модель, которая объединяет все измерительные функции, необходимые для вашей профессиональной деятельности.

Какие основные критерии следует учитывать при выборе мультиметра?

Выбрав нужный вам тип мультиметра, важно обратить внимание на следующие технические характеристики:

RMS или True-RMS: Это важное различие между недорогими и профессиональными мультиметрами. При измерении переменного тока мультиметр отображает «эффективное» значение. Мультиметры RMS рассчитывают эффективное значение, исходя из предположения, что сигнал идеально синусоидальный (если это не так, отображаемое значение будет неверным). Мультиметры True-RMS, с другой стороны, дороже, но они измеряют истинное эффективное значение сигнала. Следовательно, они измеряют сигналы переменного тока точнее.

Погрешность: Это разница между фактически измеренным значением и значением, отображаемым мультиметром, выраженная в процентах от диапазона измерения. Чем меньше этот процент, тем точнее прибор. Обратите внимание, что чем точнее прибор, тем он дороже. Нет необходимости выбирать сверхточный мультиметр для задач, где точность не важна.

Разрешение: Это наименьшее приращение, которое может отображать мультиметр. На цифровом экране это будет последняя отображаемая цифра. Как и в случае с точностью, чем ниже разрешение, тем лучше мультиметр.

Диапазон измерения: это максимальное значение, которое мультиметр способен измерить для каждого электрического параметра.
