Мультиметр, что это вообще такое? Часть 1

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой мультиметров, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

РУКОВОДСТВО ПО

ЦИФРОВЫМ

МУЛЬТИМЕТРАМ

Хорошо известный мультиметр — невероятный инструмент, способный устранить неполадки практически в любой электрической системе и любой существующей неисправности. Их можно найти на столах и в шкафах для инструментов каждого электрика, мастера, инженера и техника — самых разных форм, размеров и цветов. Но независимо от того, как часто они используются и какую работу выполняют, всегда можно добиться большего, зная, как они работают.

Важность мультиметра

Техники-электрики и инженеры имеют в своем распоряжении широкий спектр инструментов. Некоторые из них представляют собой сложные и часто дорогие инструменты для измерения одной конкретной величины, и при правильном использовании они могут во много раз окупить свою стоимость всего за одно или два использования. Однако мультиметр, существовавший с момента появления электроники, по-прежнему остается наиболее широко используемым инструментом в наборе инструментов благодаря своей универсальности.

Основное восприятие мультиметра — это часто используемое название «вольтметр», которое является наиболее распространенной величиной, измеряемой этим инструментом. Обычно это происходит потому, что большинство счетчиков используются для обнаружения неисправностей, а большинство неисправностей возникает в цепях под напряжением. Помимо базового напряжения, существует множество других функций и даже различных режимов этих функций, которые могут помочь любому технику или инженеру стать более опытным в своей работе.

Поскольку вы не ожидаете, что потратите много денег на один инструмент, который используете время от времени, примите то же решение с помощью мультиметра

Кому нужен мультиметр?

Вполне разумно ожидать, что каждый человек хотя бы раз в жизни найдет повод использовать или нуждаться в мультиметре.

Этот подвиг должен быть достаточно простым, если они хотят немного научиться использовать и интерпретировать его значения.

В первую очередь обращаемся к очевидному. Если вы опытный инженер-электрик или техник, работающий с какой-либо электрической системой, вероятно, у вас уже есть мультиметр. Скорее всего, это руководство написано не для вас. Однако знание того, как использовать измерительный прибор, помимо нескольких функций, может оказаться чрезвычайно полезным даже при наличии большого опыта.

Обычные отрасли, в которых используются счетчики, включают, помимо прочего:

● Любые производственные, распределительные и перерабатывающие центры.

● Лесопильные заводы

● ОВК

● Ремонт электропроводки в жилых и коммерческих помещениях.

● Электронная установка

Вторая группа, которой может быть полезно использование мультиметров, — это домовладельцы. Домовладельцы могут легко использовать счетчик для проверки напряжения в розетках. А именно, если вы выключаете автоматический выключатель на главной панели и хотите проверить, какие розетки принадлежат этой цепи, счетчик может быть быстрым вариантом. Другое применение: если у вас в ящике есть лампочка, вы можете легко использовать измеритель сопротивления, чтобы проверить, работает ли она должным образом. Если это так, вы можете уберечь себя от необходимости выбрасывать ее и тратить деньги на новую лампочку. Поскольку для большинства проектов домашнего мастера не требуется дорогой счетчик, существует множество вариантов.

Другая группа, которой может быть полезно иметь мультиметр, — это автомеханики, особенно в связи с тем, что автомобили становятся все более зависимыми от датчиков и электрических систем управления. Фактически, они могут достичь точки, когда даже мультиметр станет слишком «простым» инструментом для диагностики, но на данный момент хороший мультиметр необходим. В этой отрасли важно выбирать счетчики, которые могут легче измерять эти автомеханические системы. Когда дело доходит до транспортных средств, рекомендуется иметь измеритель, который может измерять постоянный ток (DC) с помощью небольшой вилки или зажима, поскольку в автомобилях не используется напряжение переменного тока (AC). В следующем разделе клещи будут описаны более подробно.

Еще одним потенциальным пользователем мультиметров являются учителя. Многие считают, что учителя также должны понимать, как решать и решать проблемы, и должны обучать этим навыкам учащихся. Возможно, самое важное в техническом классе или магазине — такие навыки могут сэкономить любому человеку сотни или тысячи долларов в течение жизни, просто имея немного практических знаний. Одна из рекомендаций заключается в том, что если вы обучаете людей и влияете на них, инвестируйте в инструменты, которые могут научить их работать и решать проблемы самостоятельно.

Мультиметр — лишь малая часть этого обсуждения.

Где я могу приобрести мультиметр?

Для большинства общих случаев использования вы можете найти ручные счетчики там же, где и все остальное, — в Интернете. Популярные онлайн-ресурсы, такие как Amazon и eBay, часто предлагают выгодные предложения и широкий выбор, но, что самое приятное, у них есть обзоры, которые могут помочь определить, какая модель лучше всего подойдет как для ваших нужд, так и для вашего кошелька.

Для немного более надежных специализированных счетчиков, магазинов бытовой техники или товаров для дома, таких как Home Depot и Harbour Freight.

Продавайте товары среднего класса, которым можно доверять, поскольку в магазинах продаются только инструменты, проверенные многими техническими специалистами.

Что касается инструментов общего назначения, повседневного использования, то количество моделей и марок просто ошеломляет. К счастью, большинство из них вполне хорошо справляются с любой типичной задачей. Просмотрев обычный хозяйственный магазин, вы увидите Klein Tools, Commercial Electric, Cen-Tech, Ames и множество других. Как всегда, обязательно найдите проверенные обзоры, чтобы убедиться, что каждый инструмент имеет функции, необходимые для выполнения ваших задач.

Если вам действительно нужен самый лучший, надежный и безотказный счетчик, есть несколько конкретных вариантов. Например, компании Fluke и Amprobe (обе принадлежат компании Fluke), как правило, являются лучшими в линейке электроизмерительных приборов. Имейте в виду, что надежность, калибровка и точность будут стоить вам дороже. Однако, если это обеспечит вам безопасность и жизнь на работе, вам нужен счетчик, который никогда не подведет.

Другая категория счетчиков — это настольные счетчики с подключаемым модулем. Эти счетчики иногда могут иметь большую точность и лучшую калибровку, чем ручные модели. Вот несколько брендов, которые доказали свою надежность: Meterman, B&K Precision, Keysight и, конечно же, Fluke. Однако они также могут стоить намного дороже, но могут быть полезны для специалистов по тестированию и проверке, которым абсолютно необходим такой уровень точности.

В общем, вы можете рассчитывать потратить от 20 до 200 долларов на хороший счетчик, в зависимости от марки и источника.

Хотя вы, безусловно, захотите приобрести подходящий для работы инструмент; однако, если вы будете использовать его редко, то обязательно приобретите достойный счетчик в нижней части ценового диапазона. Более дорогая марка может быть более долговечной и выдерживать более высокие напряжения, но если вам не нужны эти преимущества, не переплачивайте за них.

Хороший мультиметр сэкономит вам деньги, а в экстремальных обстоятельствах может спасти вам жизнь. Но выбор лучшего счетчика – это только первый шаг. Еще важнее знать, как в полной мере использовать и понимать его функции. Хорошие инструменты без знания того, как ими пользоваться, абсолютно бесполезны. Обладая знаниями, даже имея некачественные инструменты, все равно можно решить многие проблемы.

В целом, хороший мультиметр должен сэкономить вам деньги, а в экстремальных обстоятельствах он может спасти вам жизнь. Несмотря на это, выбор лучшего счетчика — это только первый шаг. Еще важнее знать, как в полной мере использовать и понимать его функции. Хорошие инструменты без знания того, как ими пользоваться, абсолютно бесполезны. Обладая знаниями, даже имея некачественные инструменты, все равно можно решить многие проблемы.

Доступно множество типов мультиметров.

После понимания того, почему счетчик важен для столь многих различных приложений, следующим шагом будет понимание того, почему существуют так много специализированных форм вольтметров и мультиметров - конечно, если такой широкий набор существует, все они должны быть полезны для какой-то важной функции.

Существует множество способов классифицировать счетчики, поскольку каждый из них имеет уникальные характеристики. Для целей этой книги они будут условно разделены на три отдельные категории. Эти категории будут включать в себя «настольные», «ручные» и «специальные» счетчики.

Следует отметить, что существует множество профессионалов с гораздо большим опытом, посвятивших свою карьеру приобретению специальных навыков, которые могут служить основанием для различных мнений о потребностях мультиметров. Если вам нужно узнать больше о таком приложении, найдите профессионала в этой области чтобы учиться на этом опыте.

Термины и определения.

Прежде чем обсуждать разнообразие доступных мультиметров, рассмотрим несколько основных терминов:

Точность – насколько близко измеренное значение к фактическому значению. Если напряжение батареи составляет 9 В, а мультиметр показывает 9 В, это точные показания. Если напряжение на самом деле составляет 9,12 В, а показания просто показывают 9 В, это все равно точно. Hо, похоже, в нем не так много уровней точности.

Калибровка – процесс измерения точности по отслеживаемому эталону, обеспечивающий максимально точные измерения.

Точность — сколько десятичных знаков отображается для отображения фактического значения. В реальном мире не существует такого понятия, как 9 вольт. Вероятно, это что-то вроде 8,9875, или, может быть, 9,017, или, скорее всего, очень близко к 9, но не совсем. Точный мультиметр будет показывать все больше и больше цифр; однако точность НЕ означает точность. Он может отображать много цифр, но есть вероятность, что они могут быть неправильными.

Лучший мультиметр будет иметь точность со многими десятичными знаками и калиброванную точность. Невозможно повысить точность мультиметра, можно только купить этот прибор с большим количеством цифр дисплея.

Настольные мультиметры.

Эта категория наименее знакома большинству людей, занимающихся бытовыми проблемами или личным использованием прибора под свои узкие задачи, но эта категория имеет самую долгую историю. Эти мультиметры обычно занимают площадь около 1 кв. фута на вершине верстака и имеют высоту от 2 до 3 дюймов. Они включают в себя дисплей, состоящий из 7-сегментных светодиодов (LED) (или более новых цветных дисплеев) с множеством кнопок на передней панели.

Эти измерители востребованы в лабораториях высокоточного тестирования и проектирования из-за их более высокой точности по сравнению с портативными измерителями. Приборы также предназначены для сохранения точности в течение более длительного времени и допускают периодическую калибровку, чтобы гарантировать, что они дают инженеру-технику точные показания.

Некоторые недостатки заключаются в том, что мультиметры настольного типа могут быть дорогими (от сотен до тысяч долларов) и немного громоздкими для повседневного использования, когда мобильность является ключевым фактором. Тем не менее, в качестве стационарных стендов они очень востребованы при проектировании и тестировании электрических систем военного назначения, авионики, полупроводников и систем связи.

Для любителей или испытательных стендов в электротехнической мастерской комбинация настольного источника питания и мультиметра может стать отличным способом тестирования компонентов и прототипов электронных схем.

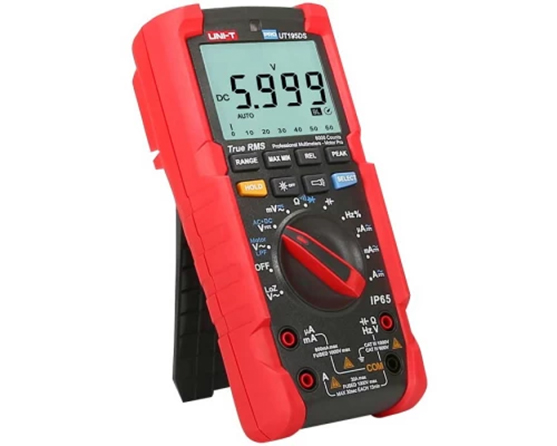

Портативные мультиметры.

Эта категория является стереотипным кандидатом на звание «вольтметр». Введите термин в строку поиска, и мгновенно отобразится портативный вариант мультиметра. Если вам нужно проверить повседневный компонент, например, проверить напряжение аккумулятора, это идеальный удобный инструмент.

Различия обычно заключаются только в размере и функциях устройства. Они почти всегда имеют круглый циферблат в центре для выбора режимов, жидкокристаллический (ЖК) цифровой дисплей над циферблатом и разъемы для тестовых проводов прямо под циферблатом. Более надежные измерители с более широким набором функций, как правило, физически немного больше, а некоторые из них легко помещаются в кармане, что отлично подходит для быстрого тестирования с низким уровнем риска и малыми инвестициями.

Когда вы исследуете порты подключения тестовых проводов, вы увидите несколько вариантов. У него будет либо два порта: один красный и один черный, либо четыре порта: три красных и один черный.

4-портовый измеритель предназначен для измерения малых токов в цепях, обычно на небольших печатных платах или макетных платах. Эта функция может быть полезна для многих самодельных схем, но ее следует использовать с осторожностью, поскольку даже небольшое неправильное использование может привести к повреждению измерителя тока (амперметра).

Счетчик только с двумя портами не может измерять ток таким образом. Однако эту конфигурацию часто можно встретить в мультиметрах с зажимами или самых маленьких измерителях, способных измерять только напряжение и сопротивление. Например, токоизмерительные клещи могут измерять ток, но не через измерительные провода.

Некоторые отдельные компании или нормативные акты могут диктовать, какие уровни защиты необходимы для мультиметров, и это может привести к тому, что в этих условиях разрешены только дорогостоящие модели. Однако для повседневного использования вам не следует избегать более дешевых вариантов. Доступен такой широкий спектр приборов, что высококачественный специализированный инструмент может стоить менее 10 долларов или пары сотен долларов, но вряд ли больше.
