Обзор: Мультиметр Owon OW18E с функцией Bluetooth

Наступили времена, когда всё и всюду должно быть «соединено», а потому, инженеры, работающие с электронными устройствами, также предпочли бы иметь мультиметр, который бы в беспроводном режиме транслировал данные на телефон или электронный блокнот. Такое желание вполне осуществимо при наличии мультиметра с встроенной функциональностью Bluetooth и соответствующим прикладным программным приложением. В настоящем обзоре мы рассмотрим, как работает новый мультиметр Owon OW18E с приложением Bluetooth – прибор с множеством функций, способный генерировать высокоточные данные – и всё это за вполне адекватную стоимость.

Модельный ряд мультиметров OW18 – самые последние разработки портативных мультиметров от компании Owon. Изначально эта серия состояла из моделей OW18A и OW18B, позднее к ним добавились OW18D и OW18E с гораздо более высокой точностью в сравнении с версиями A и B и более высоким разрешением дисплея (4 ½ в сравнении с 5 5/6 цифровой). Точно также как и версия B, версия E имеет функциональность Bluetooth.

Аппаратная составляющая мультиметра OW18E Bluetooth

Сам мультиметр OW18E Bluetooth выглядит точно также, как и все мультиметры из этой серии. Довольно большой корпус прибора выглядит внушительно. Корпус оборудован съёмным защитным рукавом из мягкого пластика голубого цвета. Вращающийся переключатель работает плавно и мягко. Большой экран показывает значения измерений из 4-х цифр со скрытой 1, таким образом, максимальная величина считывания составляет 19999. Вокруг этих цифр расположены различные индикаторы, которые проявляются в зависимости от текущих настроек мультиметра. Конфигурация экрана такова, что считывать с него показания довольно легко, только если смотреть на экран прямо сверху, в противном случае, в зависимости от углов просмотра, контрастность изображения быстро уменьшается. На задней панели корпуса имеются держатели и расположен батарейный отсек для источников питания 9-V. На передней панели имеются 4 нажимные кнопки для переключения на последующую функцию в положении включения: для выставления диапазона измерений вручную, для освещения экрана, для Bluetooth, для удержания данных, для относительного и рабочего цикла.

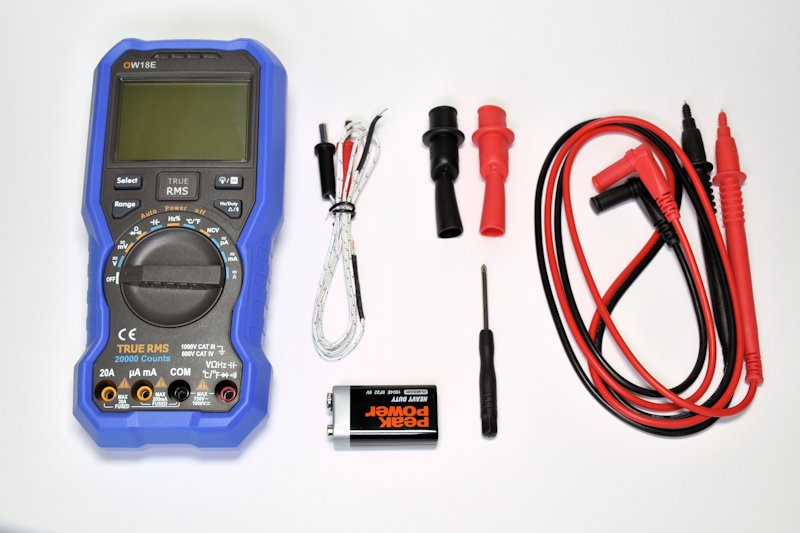

Мультиметр OW18E Bluetooth поставляется с комплектом тестовых выводов (пробников) с крокодиловыми зажимами, кабелем (тип K) температурным сенсором, батареей, инструкцией по эксплуатации, листом спецификаций, картой с инструкциями для загрузки прикладного ПО и даже отвёрткой для открывания батарейного отсека или корпуса внутри коробки прибора.

Опции измерений

Количество режимов измерений достаточно большое. Наиболее часто используемые режимы это, конечно же, измерения напряжения и силы тока, при измерениях напряжения переменного тока с задействованием функции расчёта среднеквадратичных значений. Имеется сверхчувствительный диапазон измерений напряжения (V-range)  20/200 mV, а также диапазон особой чувствительности  измерений силы тока (A-range) 200 µA. Поражает то, что существует возможность измерений силы тока до 20 A, при том, что измерителями иных моделей можно измерять не более 10 A.

Конечно же, мультиметр OW18E Bluetooth Multimeter имеет режимы измерений сопротивления/полярности/непрерывности. Измерения ёмкости возможны до 20,000 µF. Измерения частоты возможны до 20 MHz, - очень высокий показатель при вполне скромной стоимости самого прибора! В этом положении также можно измерять характеристики рабочего цикла. Температурные измерения с использованием сенсора (входит в комплект поставки) достигают отметки 400°C. Как «вишенка на торте» в перечне всех измерений мультиметра, необходимо отметить наличие режима NCV, при помощи которого вы можете бесконтактно определять наличие или отсутствие напряжения в розетке или разъёме.

Сверху экрана расположен светодиодный индикатор, который начинает мигать при начале бесконтактных измерений напряжения. Этот индикатор также загорается при задействовании большинства функций мультиметра. Помимо сенсора NCV на фронтальной панели прибора, помещён белого цвета светодиод, выполняющий роль фонарика. Мультиметр обладает функцией автоматического отключения питания (APO), которая отключает прибор после 30 минут его бездействия.

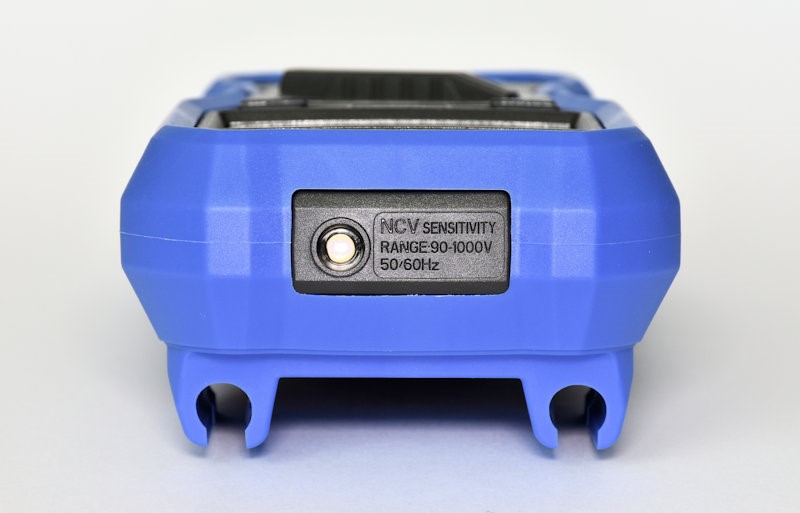

Сенсор NCV, расположенный на торцевой фронтальной панели и подсвечивающий светодиод

Результаты измерений

Сначала о безопасности. Согласно спецификациям производителя, прибор соответствует категории измерений CAT III 1000 V/CAT IV 600 V. А это означает очень хорошие характеристики по изоляции. В любом случае, вы можете безбоязненно осуществлять измерения как внутри помещений, так и снаружи.

Базовая точность мультиметра OW18E Bluetooth Multimeter определена как 0.1% + 2 цифры для диапазона 2-V и выше. Если сравнивать с прибором с 10 кратной точностью, то Owon очень близок к таким показателям, отклонение составляет менее 2 цифры. Результаты вполне сравнимы как при измерениях постоянного тока.

При измерениях переменного тока (AC) отклонение составило несколько милливольт при величинах измерений почти 2 V. Это – отличный показатель, спецификации указывают на 0.5% + 10 цифр. Частотный диапазон от 40 до 1000 Hz установлен для измерений AC. При практическом тестировании результаты остаются вполне точными до уровня  приблизительно 1.5 kHz.

Измерения сопротивления оказались значительно более точными, чем «обещанные» 0.3%, свыше 1 kΩ. Отклонение оказалось всего 0.1 ... 0.2%. Также, в процессе измерения ёмкости измеренная величина отклонилась всего на несколько цифр от показаний эталонного измерителя. Для мультиметра такого класса и по такой стоимости все эти результаты – гораздо более чем удовлетворительные. Результаты – отличные.

Практика

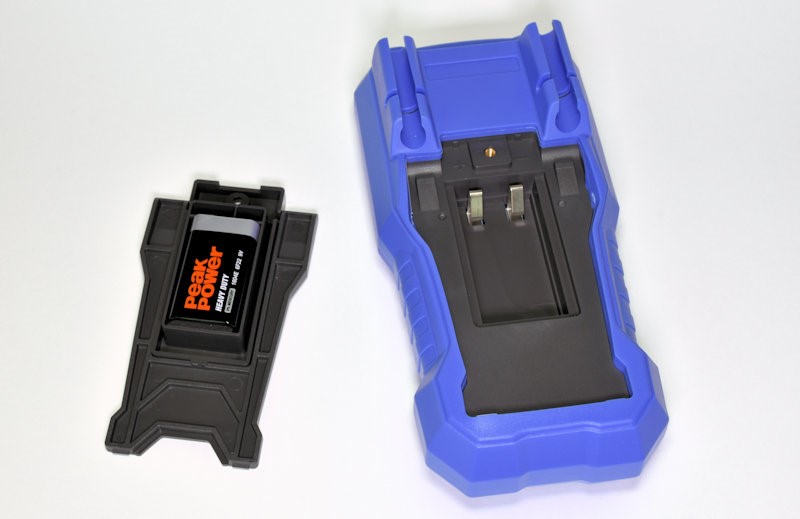

Батарея 9-V расположена в отдельном корпусе, который встроен в корпус самого мультиметра. Корпус батареи защёлкивается и удерживается винтиком

А как вам нравится этот прибор в повседневном использовании при обслуживании электроники? Экран даёт ясные и чёткие изображения больших цифр, которые легко считывать под разными углами. Функция автоматического выбора диапазона не слишком быстро работает, но когда задействована, то работает надёжно и устойчиво.  Забавной особенностью дисплея является индикация диапазона под десятичной точкой и в очень маленьких цифрах. Вы можете быстро освоить функции различных нажимных кнопочек прибора, когда задействуете встроенный звуковой сигнал и когда загорается светодиодная индикация. Сквозной звуковой сигнал работает очень плавно, но если вы выключите звуковой сигнал и включенный светодиодный индикатор, то индикация на дисплее значительно «подпортится». Измеритель ёмкости работает очень хорошо, даже при измерениях больших значений. При характеристиках конденсатора 2200 µF, измерителю требуется приблизительно 8 сек. для определения этого параметра.
Подсветка экрана обеспечивает комфортное считывание значений даже в условиях темноты, при этом мигающий светодиод, что расположен сверху, устойчиво загорается.  Как для меня, то такие функции не являются необходимыми, но ничего не поделаешь. Мне не нравится функция NCV на мультиметре OW18E; она больно чувствительна. Иногда вы «сидите» с датчиком на верхней части штепсельной вилки, а детектор еще не включается. У меня такие случаи вызывают подозрительность …

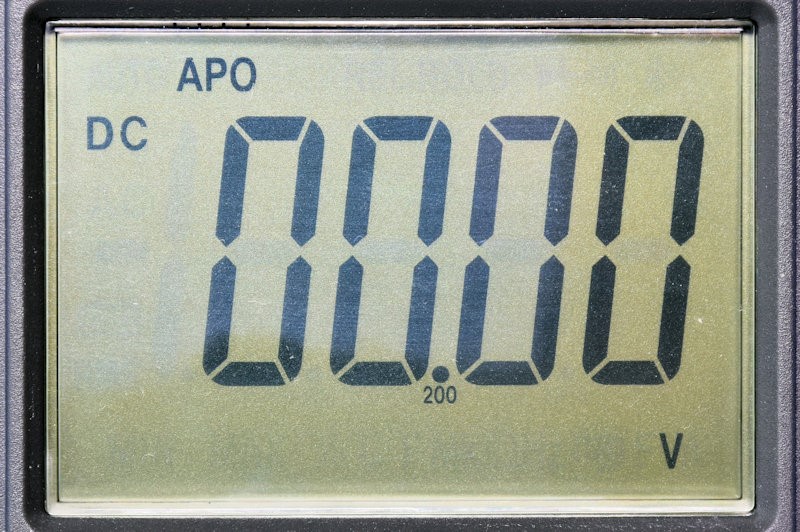

Экран прибора с крупными цифрами и подсветкой

Bluetooth

Помимо высокой точности, что вы обретаете за такую цену, вы также обретаете и функцию Bluetooth, которая является основной функцией OW18E Bluetooth Multimeter. Прибор имеет модуль BLE4.0, гарантирующий стабильную связь с периферией при очень низком энергопотреблении. Я активировал функцию Bluetooth на протяжении нескольких часов беспрерывной работы, при этом батарея не садилась. Прикладное ПО MultimeterBLE применимо для пользователей Android и iOS.

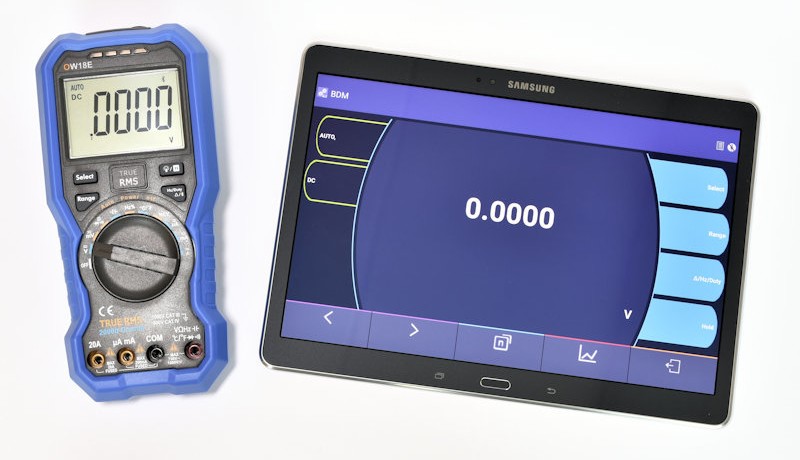

После установки и запуска прикладного ПО, включите функцию Bluetooth, подтверждением чему появится индикатор "BDM." Будучи задействованной, приложение состыкуется с периферией и иконки для считывания появятся на дисплее. Вы можете работать с функциями через нажимные клавиши. Однако, функции вращающегося переключателя на передней панели прибора должны быть задействованы вручную. Приложение также имеет функцию регистратора (памяти) данных при целом ряде устанавливаемых опций, например, установка интервала регистрации данных. Зарегистрированные значения могут быть сохранены и отправлены на периферию в виде организованного файла. Вы также можете Вы можете самостоятельно устанавливать произвольные режимы регистраций, после чего соединение Bluetooth может быть разорвано. Измеренные величины могут быть позже извлечены из памяти прибора через существующее приложение. Прикладное ПО также способно одновременно соединить между собой два работающих прибора.

К сожалению, приложение работает только в т.н. «ландшафтном режиме» и по умолчанию формирует экранное изображение для 2-х приборов, при том, что большинство пользователей имеют или будут иметь только один прибор в своём распоряжении. Нужно отметить, что приложение работает очень плавно, соединение стабильно и данные быстро передаются от прибора на функционал приложения. Такое беспроводное соединение очень полезно в том случае, если вы не можете или не хотите постоянно сидеть возле своего прибора, следя за генерируемыми показаниями. Информация, содержащаяся в передающем данные приложении, ничуть не отличается от той, что на экране прибора. Описываемый прибор с прикладным ПО предлагает очень хорошую альтернативу ранее популярному приложению Mooshimeter.

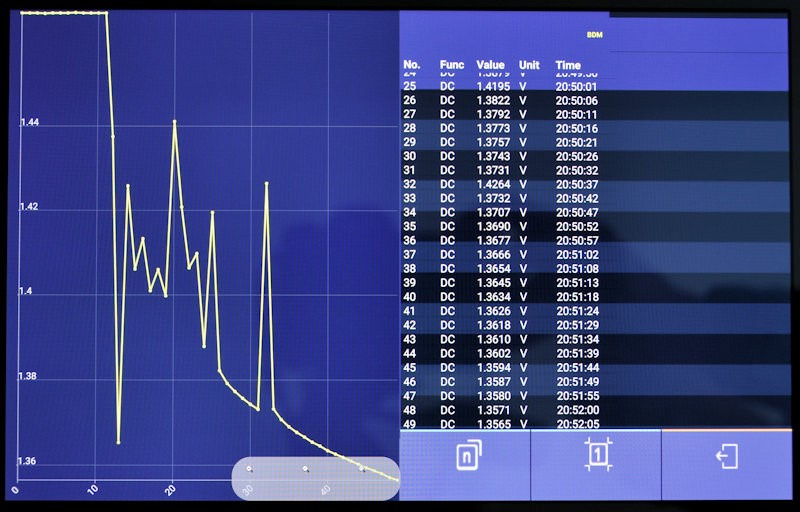

Экранное представление регистрации данных в соответствующем приложении

Отличная цена, Высокая точность

За цену менее €70, вы совершаете отличную покупку мультиметра Owon OW18E Bluetooth Multimeter. За эти совсем небольшие деньги вы становитесь обладателем надёжного, прочного прибора, который имеет не только множество функций измерения, но и что особенно важно: прибор удивительно точен. В дополнение ко всему имеется функциональность Bluetooth, что даст вам массу возможностей для мониторинга результатов измерений и их дистанционной регистрации. Что ещё большего можно желать за такие деньги?
