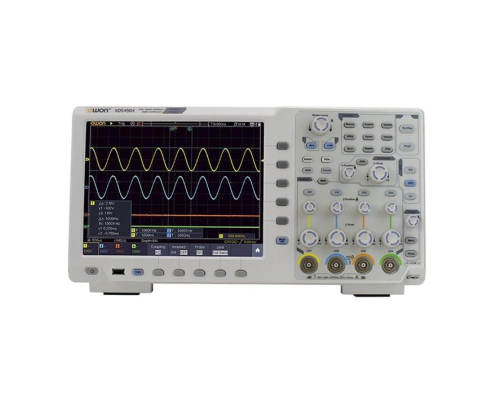

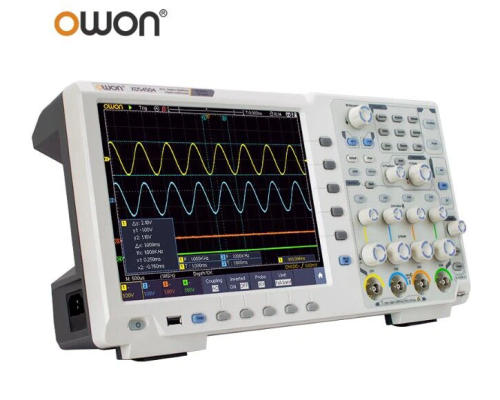

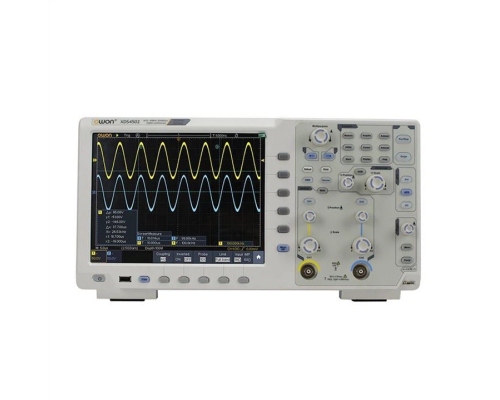

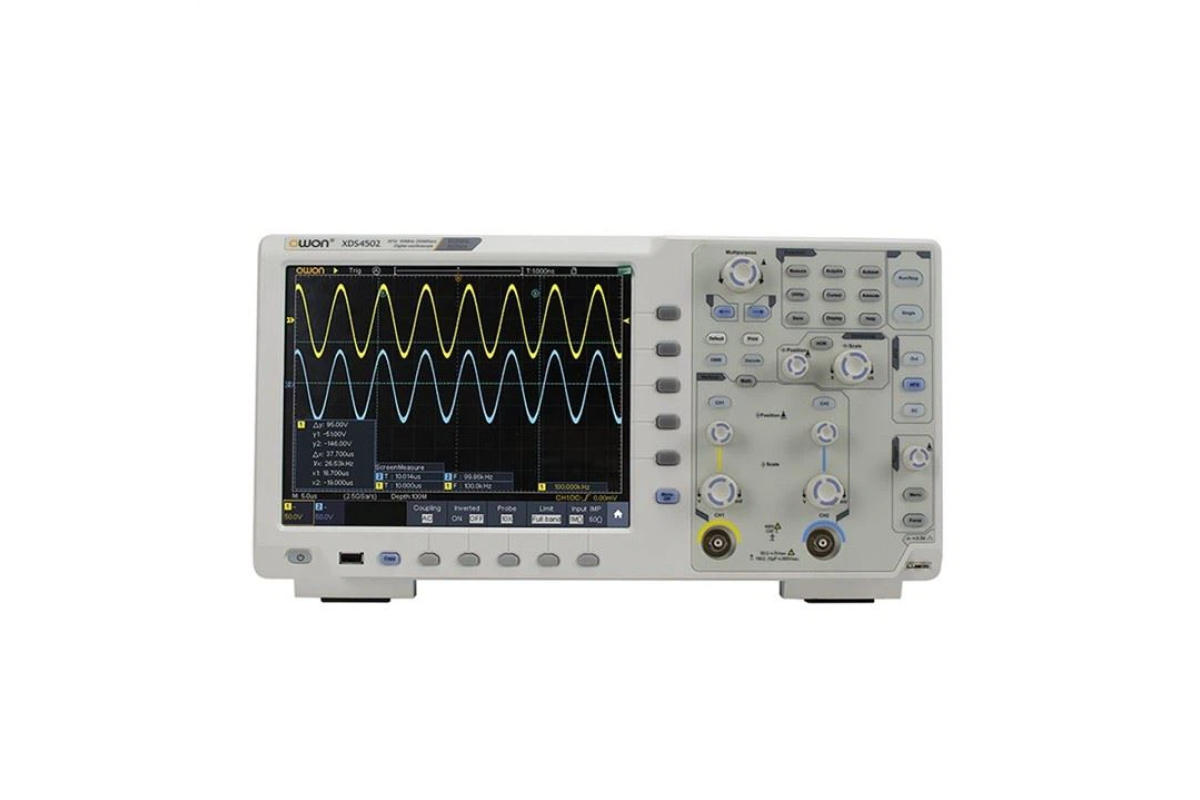

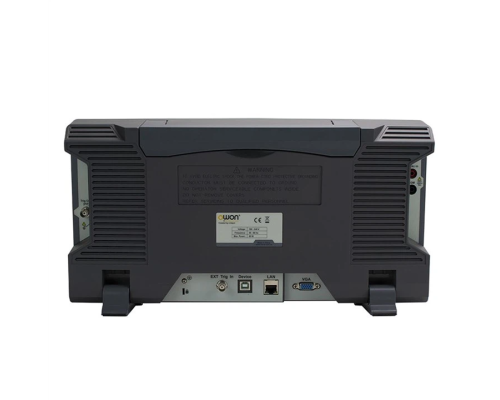

Цифровой осциллограф серии XDS4000, 350/500 МГц

Багатофункціональний Сенсорний Тестовий Осцилограф Серії XDS4000

 Надекономічний інтегрований осцилограф 7-в-1

Один пристрій, усі ваші потреби.
Поєднання ефективності, зручності та інновацій в одному рішенні для повного задоволення.

Осцилограф

+ 350 МГц, 500 МГц; частота дискретизації до 5 Гвиб./с у реальному часі

+ 2 або 4 аналогових канали

+ Стандартна глибина пам'яті 400 Mpts

+ Максимальна швидкість захоплення хвилі 600 000 wfms/s

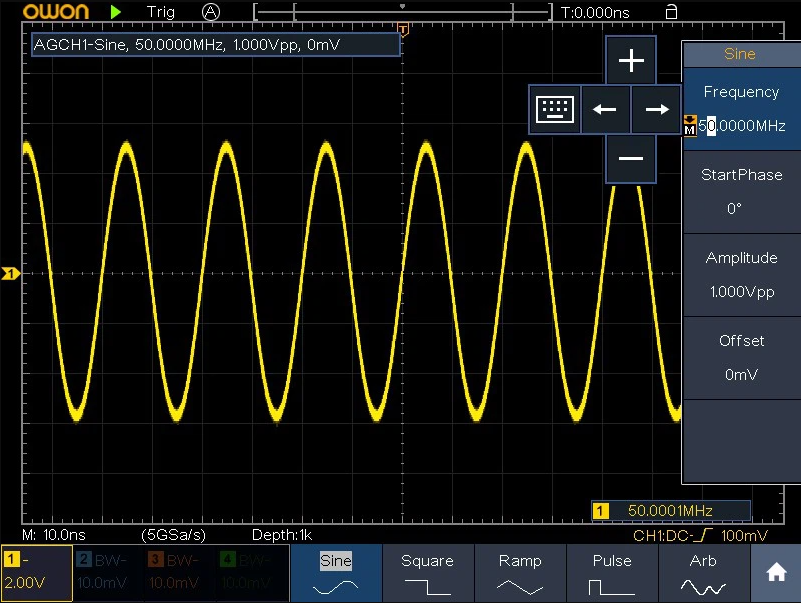

                                                                                     Генератор сигналу 50 МГц

                                                           + Стандартний одноканальний сигнал довільної форми 50 МГц

                                                           + 250 Мвиб./с

                                                           + 16k довільної довжини сигналу

                                                           + 64 попередньо визначені сигнали

                                                           + Вихідна амплітуда 2mVpp-20Vp

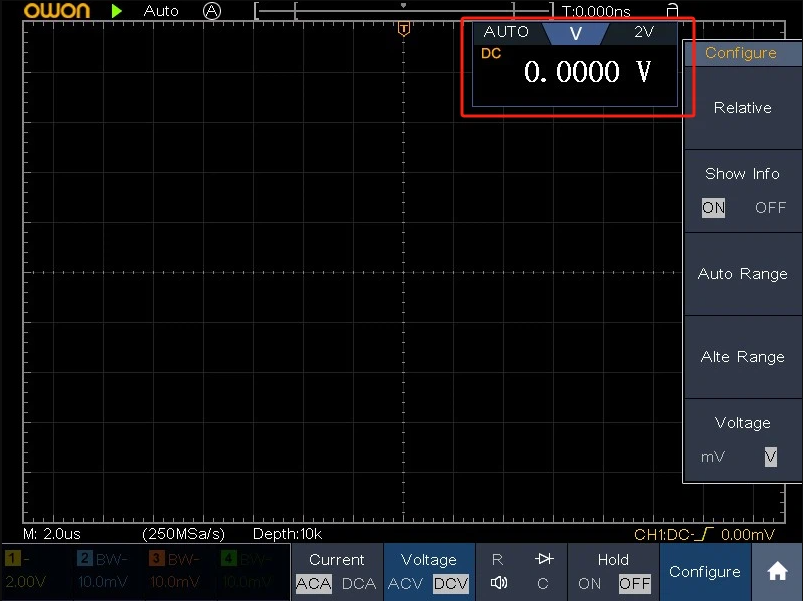

4 ½-розрядний мультиметр із функцією реєстрації даних (опція)

+ Підтримка напруги, струму, ємності, опору, безперервності, тестування діодів

+ Вбудована функція реєстрації даних, може аналізувати тенденцію змін

   вимірюваного об'єкта протягом тривалого часу

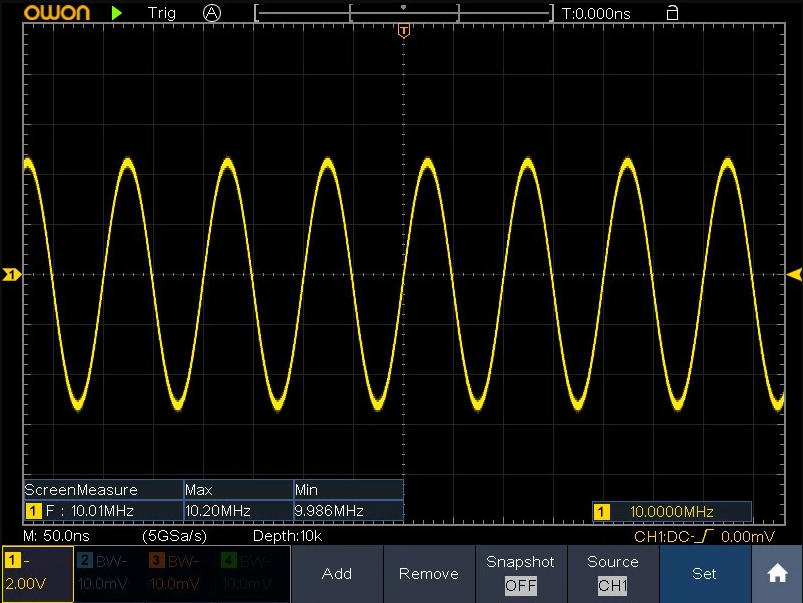

                                                                                                 Високоточний частотомір

                                                                                                 + 6-розрядний високоточний частотомір

                                                                                                 + Підтримка статистики по макс. і хв. значення частоти

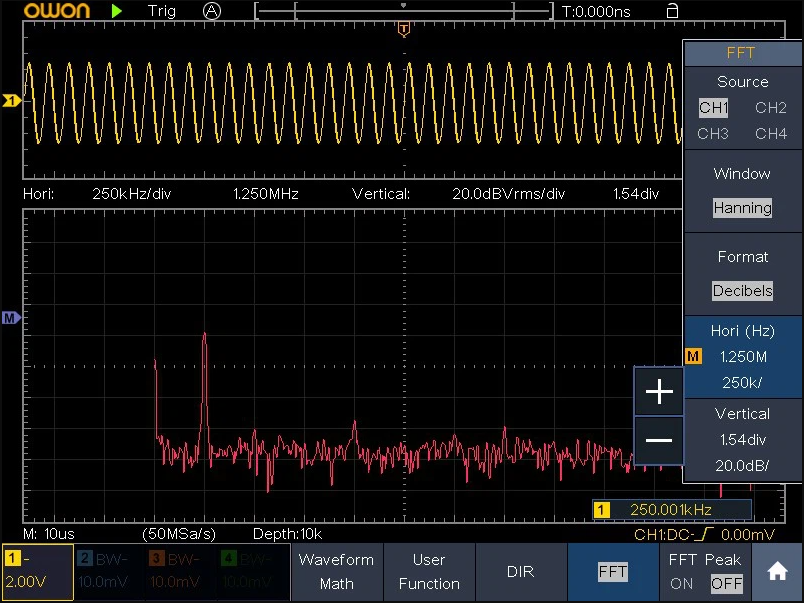

Аналізатор спектру FFT

+ Стандартне ШПФ, робота з даними форми сигналу в реальному часі

+ Підтримка 4 вікон ШПФ: прямокутне, Хеммінга, Ханнінга та Блек-Гарріса

+ Макс. частотний діапазон: аналогова смуга пропускання осцилографа

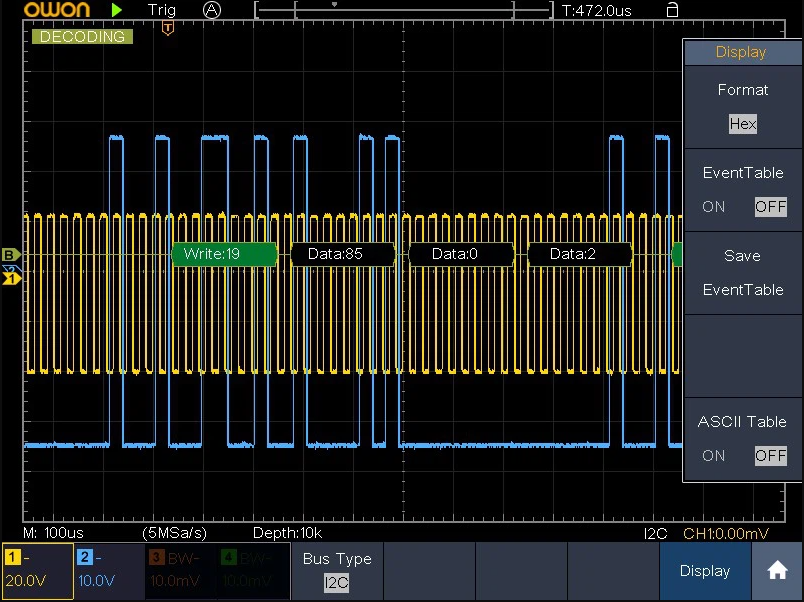

                                                     Аналіз протоколу (опція)

                                                                           Підтримка IIC, SPI, RS232/UART, функції декодування послідовної шини CAN

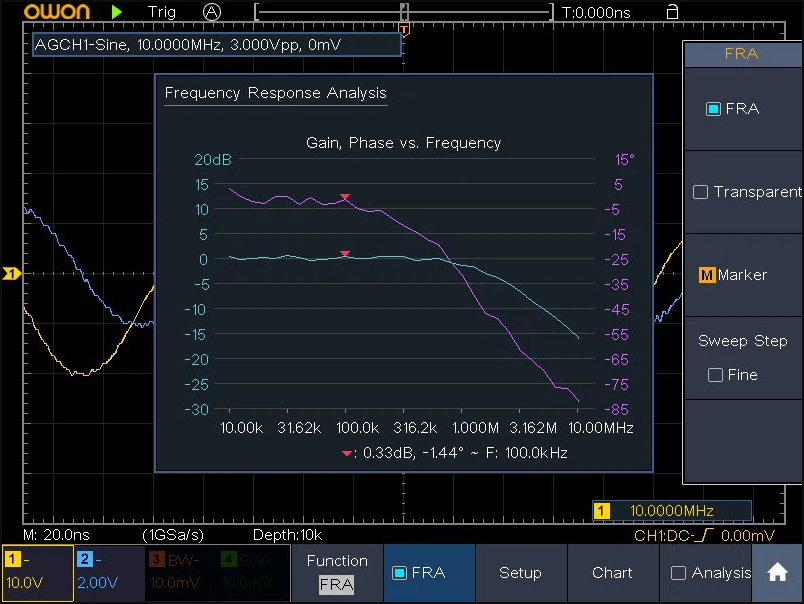

Крива частотної характеристики

Серія XDS4000 може генерувати сигнал розгортки зазначеного діапазону, керуючи вбудованим модулем генератора сигналів і виводити сигнал на джерело живлення комутатора для проведення аналізу петлі. Діаграма Боде, згенерована в результаті тесту, може відображати зміни посилення та фази системи на різних частотах, дозволяючи інженерам отримати чітке уявлення про дані з діаграми Боде. Аналізуючи запас фази (PM) і запас посилення (GM), вони можуть судити про стабільність системи.

Чому обирають нас?

На додаток до неймовірних функцій 7-в-1, ми пропонуємо непереборні причини, які змушуватимуть вас повертатися за новими. Відкрийте для себе досконалість, яку неможливо уявити!

1 - Великий сенсорний екран, відмінний інтерактивний досвід

10,4-дюймовий РК-дисплей, чіткий дисплей сигналу, мультисенсорний екран дозволяє інженерам працювати ефективніше. Кнопки та ручки традиційного осцилографа збережені, щоб відповідати різним звичкам роботи.

2 - Мультиметр із функцією реєстратора даних робить вимірювання точнішим

XDS4000 може записувати дані, виміряні мультиметром, у внутрішню пам’ять або зовнішній диск U та експортувати у формат CSV для подальшого аналізу. Інтервал дискретизації запису можна встановити в межах від 0,5 до 10 с. Максимальна тривалість: 3 дні для внутрішньої пам’яті та 10 днів для зовнішньої пам’яті.
