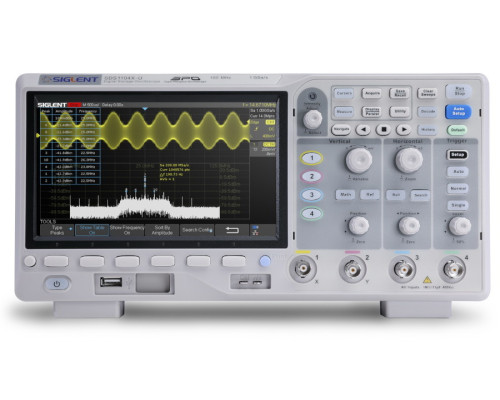

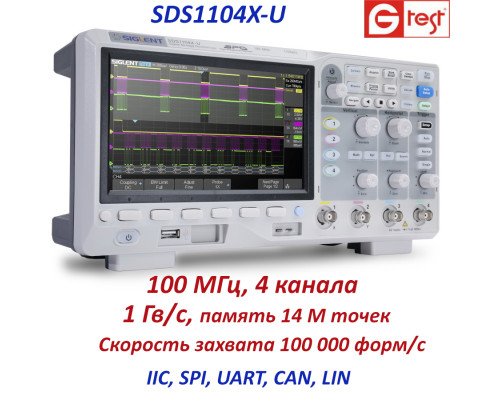

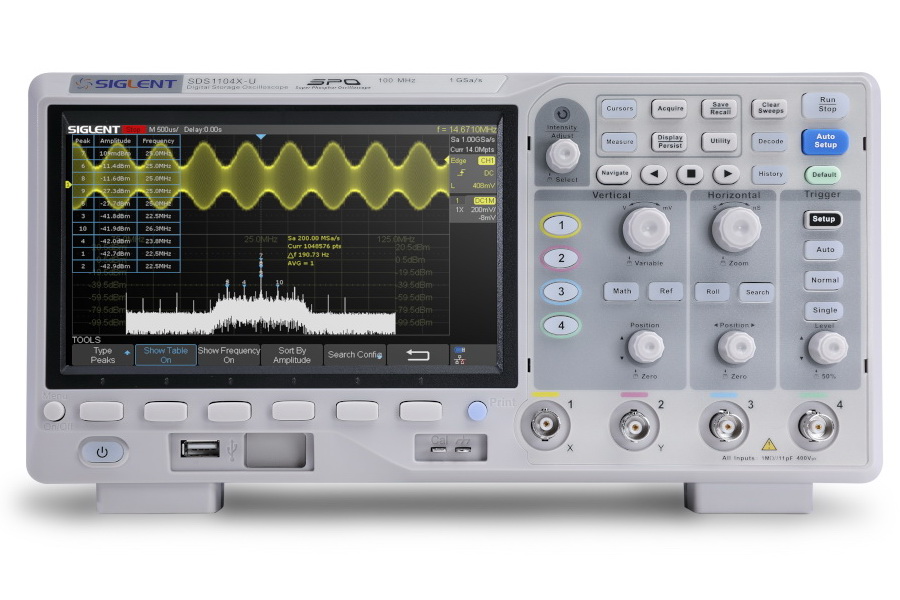

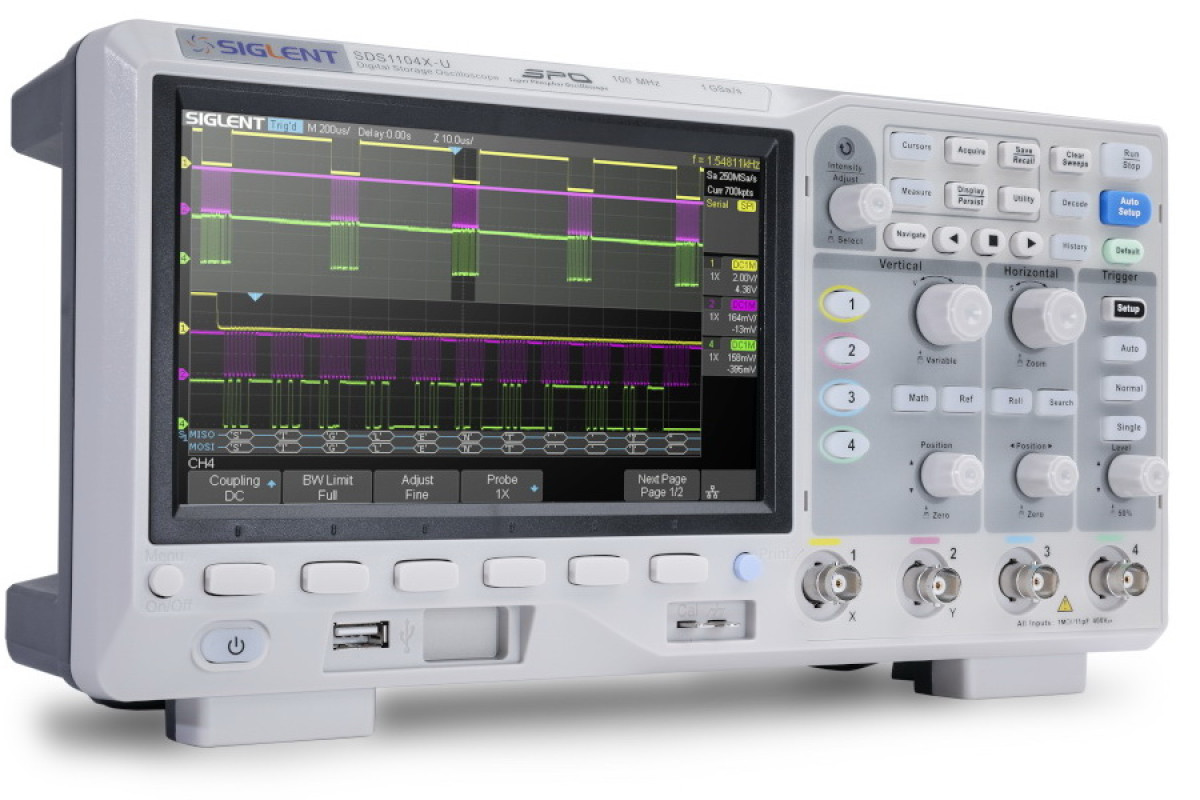

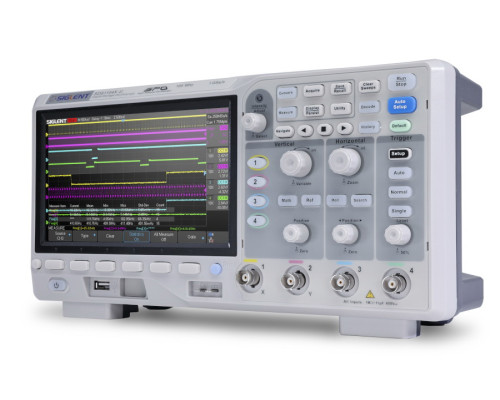

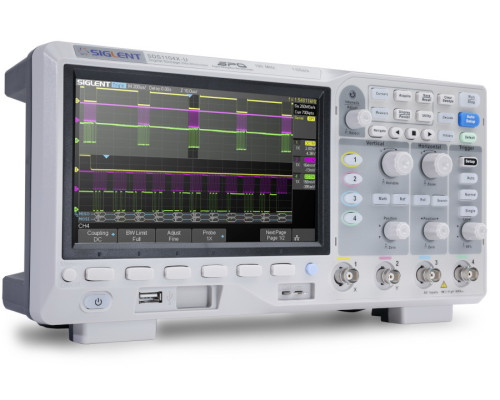

SDS1104X-U осциллограф, 100 МГц, 1 ГВ/с, 4 канала
SDS1104X-U цифровой 4-канальный осциллограф с технологией SPO (суперфосфор), производства компании Siglent, обладает полосой пропускания 100 МГц, скоростью выборки 1 ГВ/с, объёмом памяти 14 М точек, скоростью захвата осциллограмм: 100 тыс.форм/сек (обычный режим) / 400 тыс. форм/сек. в режиме сегментированной выборки, обладает расширенной системой синхронизации, в том числе и декодированием на шинах I2C, SPI, UART, CAN, LIN, цветовой градацией частоты повторения осциллограмм.
Новейшее поколение технологии SPO с высокой скоростью захвата сигналов, более мощный сигнальный процессор обеспечили быстрое разложение в ряд Фурье массива из 128 тыс. отсчетов (обычные осциллографы оперируют масивами из 1024 точек), что значительно улучшило разрешение в частотной области. Эти характеристики все более приближают осциллографы SDS1104X-U к многофункциональным приборам, объединяющих высокоэффективные инструменты для анализа сигналов как во временной так и в частотной областях.
Супер люминофорные осциллографы SIGLENT серии SDS1000X-U доступны с полосой пропускания - 100 МГц. Приборы имеют максимальную частоту дискретизации 1 Гвыб/с и максимальную длину записи 14 Мвыб. Для простоты использования наиболее часто используемые функции доступны благодаря удобному дизайну передней панели.
В серии SDS1000X-U используется технология нового поколения SPO (супер-люминофорный осциллограф), которая обеспечивает превосходную точность воспроизведения сигнала и производительность. Он оснащен инновационной цифровой системой запуска с высокой чувствительностью и низким уровнем джиттера (дрожания), а также скоростью захвата формы сигнала 400 000 кадров/с (режим последовательной выборки).
SDS1000X-U также использует 256-уровневую функцию отображения градаций интенсивности и режим отображения цветовой температуры, которых нет в других конкурирующих моделях этого класса.
Новейший осциллограф SIGLENT поддерживает несколько режимов запуска, включая запуск по последовательной шине. В базовую комплектацию включено декодирование последовательной шины для типов шин IIC, SPI, UART, CAN и LIN. Модели X-U также включают регистрацию истории сигналов и последовательный запуск, что обеспечивает расширенную запись и анализ. Еще одно мощное дополнение - новая математическая функция БПФ со 128 тысячами точек, которая дает SDS1000X-U очень высокое разрешение по частоте при наблюдении за спектрами сигналов.
Новый цифровой дизайн включает аппаратный сопроцессор, который выполняет измерения быстро и точно без замедления сбора данных и отклика передней панели.
SDS1000X-U также поддерживает поиск и навигацию.
Для выполнения измерительных задач которые требуют гальванической развязки каналов предлагается опция ISFE.
Купить осциллограф Siglent SDS1104X-U для анализа смешанных сигналов можете сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".
Основные характеристики
• 100MHz полоса пропускания.
• Частота выборки в реальном времени до 1 GSa/s.
• Новейшее поколение технологии SPO.
Скорость захвата форм сигналов до 100,000 wfm/s (стандартный режим) и 400,000 wfm/s (режим последовательной выборки)
Поддержка 256-уровней градации по интенсивности и режим отображения цветовой и температуры
Длина записи до 14 Mpts
Цифровая система синхронизации (триггер)
• Интеллектуальный триггер: Фронт, Наклон, Ширина импульса, Окно, Рант, Интервал, Time out (Выпадение), Шаблон, Видео.
• Синхронизация по шине последовательной передачи данных и декодирование (Стандарт), поддержка протоколов IIC, SPI, UART, CAN, LIN Video trigger, поддержка HDTV.
• 10 режимов работы по нажатию одной клавиши (через ярлыки), поддержка режимов Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom and Print (подробно об этих режимах в Инструкции Пользователя).
• Режим Сегментированного захвата (последовательная выборка) разделяет максимальную длину записи на множество сегментов (до 80,000) в соответствии с условиями триггера, устанавливаемые пользователем, при этом с очень небольшим отрезком мертвого времени для захвата намеченной области сигнала;
• Функция записи истории сигнала (History) (максимальная длина записанного сигнала составляет 80 000 кадров).
• Функция автоматического измерения для 38 параметров, а также функции статистики измерений, масштабирования, стробирования, математики, истории и справки.
• 128k pts БПФ, поддержка Пиков и Маркеров.
• Функции математических измерений используют все данные выборки (до 14 Mpts).
• Математические функции (БПФ, сложение, вычитание, умножение, деление, интегрирование, дифференцирование, квадратный корень).
• Предустановленные ключи могут определяться пользователем и устанавливаться на заводе по умолчанию.
• Функция удаления режимов безопасности.
• Высокоскоростная аппаратная составляющая на основе функций Прошёл/Не прошёл, Поиска и Навигации.
• Большой 7-inch TFT-ЖКИ экран с разрешением 800 * 480, множественные типы интерфейсов: USB Host, USB Device (USB - TMC), LAN, Pass / Fail, Trigger Out.
• Поддержка команд дистанционного управления SCPI VXI-11+SCPI, Telnet (Port 5024) +SCPI and Socket (Port 5025) +SCPI программирование через LAN.
• Многоязычный экран с функцией редактирования и дополнения.
| Модель | SDS1104X-U | |
| Полоса пропускания | 100 МГц | |
| Частота выборки (Max.) | 1 GSa/s (1 канал), 500 MSa/s (2 канала), 250 MSa/s (4 канала) | |
| Каналы | 4 | |
| Объём памяти | 14 млн. точек / канал. (при одновременной работе 4-х каналов: 7 млн. точек/канал) | |
| Скорость захвата форм сигналов (Max.) | 100,000 wfm/s (стандартный режимe), 400,000 wfm/s (режим последовательной выборки) | |
| Тип триггера | Фронт, Наклон, Ширина импульса, Окно, Рант, Интервал, Time out (Выпадение), Шаблон, Видео Последовательный триггер и декодер IIC, SPI, UART, CAN, LIN (Стандарт) |
|
| I/O | USB Host, USB Device, LAN, Pass/Fail, Trigger Out | |
| Пробник (стандарт) | 4 шт. Пассивные пробники PP510 | |
| Экран | 7-inch TFT-ЖКИ (800x480) | |
| Вес | Без упаковки 2.6 kg; В упаковке 3.8 kg | |
Функции и Характеристики
7-дюймовый TFT-ЖКИ дисплей и 10 меню функций через одну клавишу
• 7 –дюймовый TFT -ЖКИ дисплей с разрешением 800 * 480
• Наиболее часто применяемые функции доступны через 10 различных операционных клавиш: Автоматическая настройка, По умолчанию, Курсор, измерение, Сворачивание, История, Сохранение, Очистка развертки, Масштабирование, Печать

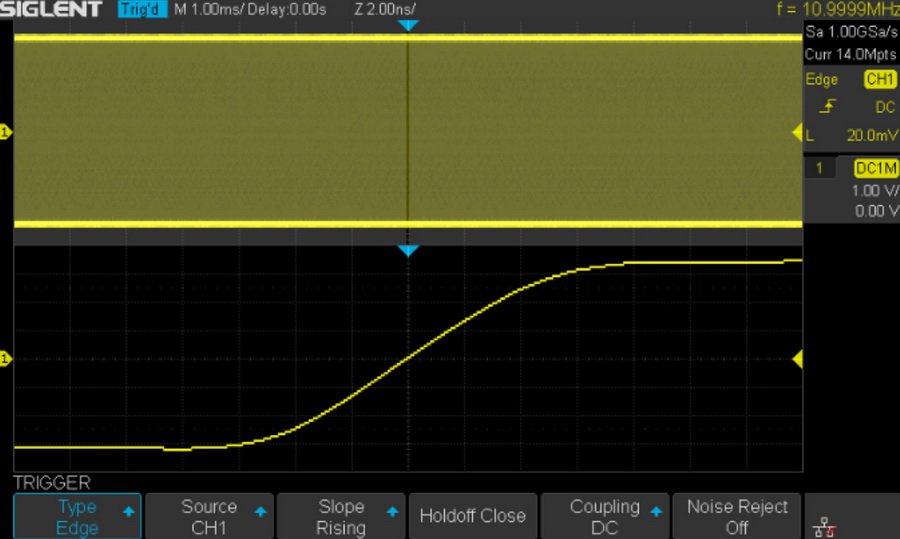

| Длина записи до to 14 Mpts | Скорость захвата форм сигналов до 400,000 wfm/сек |
 |
 |
| Используя аппаратные технологии масштабирования и максимальную длину записи до 14 мегапикселей, пользователи могут выполнять сверх дискретизацию для захвата в течение более длительных периодов времени с более высоким разрешением и использовать функцию масштабирования, чтобы увидеть больше деталей в каждом сигнале | Благодаря скорости захвата формы сигнала до 400 000 единиц в минуту (режим последовательности) осциллограф может легко фиксировать необычные или маловероятные события. |
| 256-уровневая градация интенсивности и отображение в режиме цветовой температуры | |
 |
 |
| Технология отображения SPO обеспечивает высокую частоту обновления. Результирующая кривая с градацией интенсивности ярче для событий, которые происходят с большей частотой, и тускнеет, когда события происходят с меньшей частотой. | Отображение цветовой температуры аналогично функции кривой с градуированной интенсивностью, но появление кривой представлено разными цветами (цветовая «температура»), а не изменения интенсивности одного цвета. Красные цвета представляют события, которые происходят чаще, а синий используется для обозначения точек, которые происходят реже. |
| Функция декодирования шины последовательной передачи данных (стандарт) | История сигналов (Функция History) и сегментированный захват (последовательный режим) |
 |
 |
| SDS1000X-U отображает декодирование через список событий. Информация о протоколе шины может быть быстро и интуитивно понятна в табличном формате. | Воспроизведение последних инициированных событий с помощью функции истории. Сегментированная коллекция памяти будет хранить события запуска в нескольких (до 80 000) сегментов памяти, каждый сегмент будет хранить запущенные формы сигналов и временную метку каждого кадра |
| Истинное измерение до 14 млн точек | Измерения размерностей и масштабирование |
 |
 |
| SDS1004X-U может измерять все точки выборки данных до 14 Mpts. Это гарантирует точность измерений, а математический сопроцессор сокращает время измерения и повышает удобство использования осциллографа. | Посредством измерения размерностей и масштабирования пользователь может указать произвольный интервал анализа и статистики данных осциллограмм. Это помогает избежать ошибок измерения, которые могут быть вызваны недействительными или посторонними данными, что значительно повышает достоверность и гибкость измерений. |

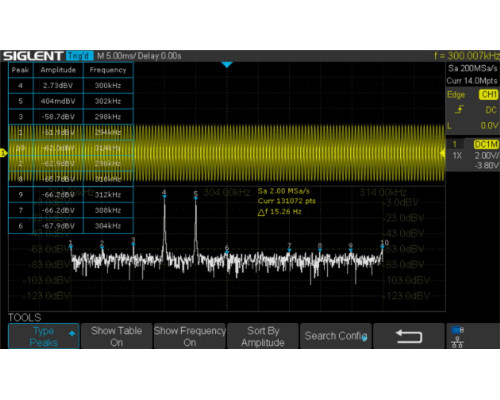

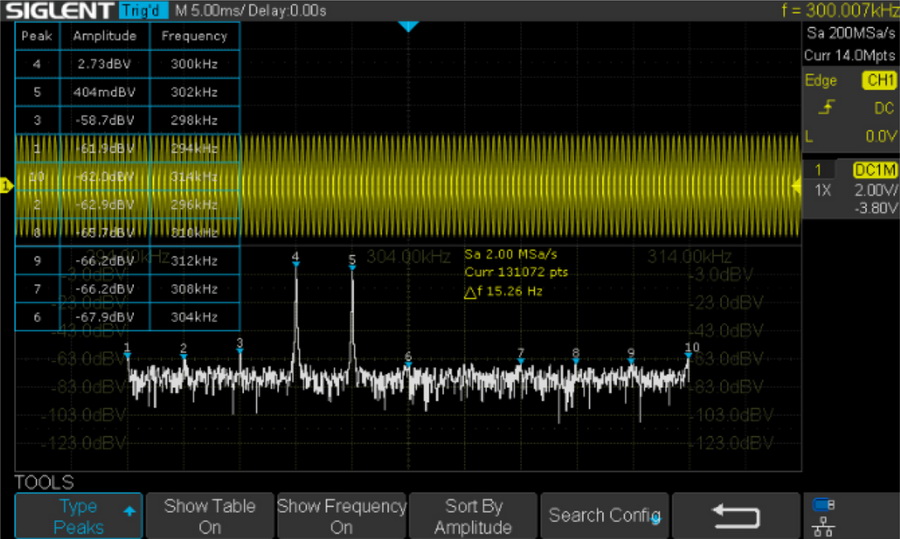

| 128k точек для расчётов БПФ | Аппаратная высокоскоростная передача/отказ |
 |
 |
| Новый математический сопроцессор позволяет анализировать входящие сигналы БПФ с использованием до 128 тыс. отсчетов на форму волны. Это обеспечивает высокое разрешение по частоте с высокой частотой обновления. Функция БПФ также поддерживает множество оконных функций, поэтому ее можно адаптировать к различным потребностям измерения спектра. Четырехканальная серия осциллографов поддерживает пики, маркеры, а также различные числовые значения. |
SDS1000X-U использует аппаратную функцию Pass / Fail, выполняя до 40 000 решений Pass / Fail каждую секунду. Простое создание пользовательских шаблонов тестирования, обеспечивающих сравнение масок трассировки, что делает его пригодным для долгосрочного мониторинга сигналов или автоматизированного тестирования производственной линии любого профиля. |
| Адаптивная клавиша выставления задач по умолчанию | Поиск и навигация |
 |
 |
| Текущие параметры осциллографа могут быть предустановлены через клавишу по умолчанию. | SDS1000X-U способен отыскивать установленные события. Имеется функция навигации (положение задержки) и «исторические» кадры. |

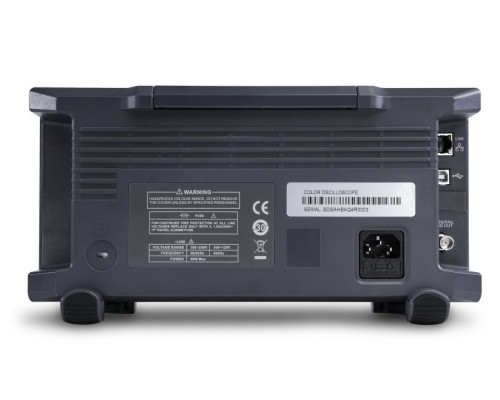

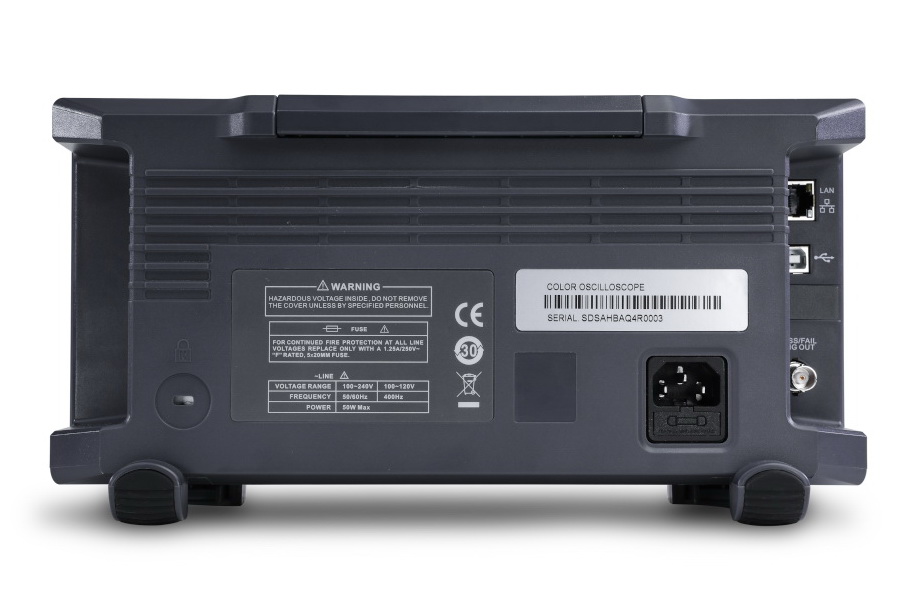

Высокая способность коммуникаций
SDS1000X-U поддерживает USB-хост, USB-устройство (USB-TMC),
LAN (VXI-11), Pass / Fail и Trigger Out
С подробними техническими характеристикам цифровых осциллографов SIGLENT серии SDS1000X-U, а так же со руководством пользователя осциллографов серии SDS1000X на русском языке можно ознакомиться по ссылкам ниже:
Руководство пользователя осциллографов серии SDS1000X (рус.).
Варианты написания: SDS1104X-U, SDS-1104X-U, цифровой осциллограф
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
