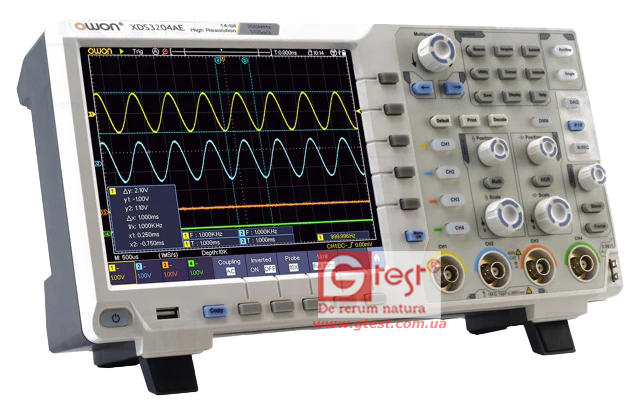

OWON XDS3204AE Осциллограф цифровой запоминающий
Краткое описание:
OWON XDS3204AE, 4 канала, 200 МГц, 1 Гвыб/с, 8 бит, глубина памяти 40 Мвыб, интерфейс VGA и цветной сенсорный дисплей 8 дюймов. Декодирование CAN, I2C, SPI RS232.

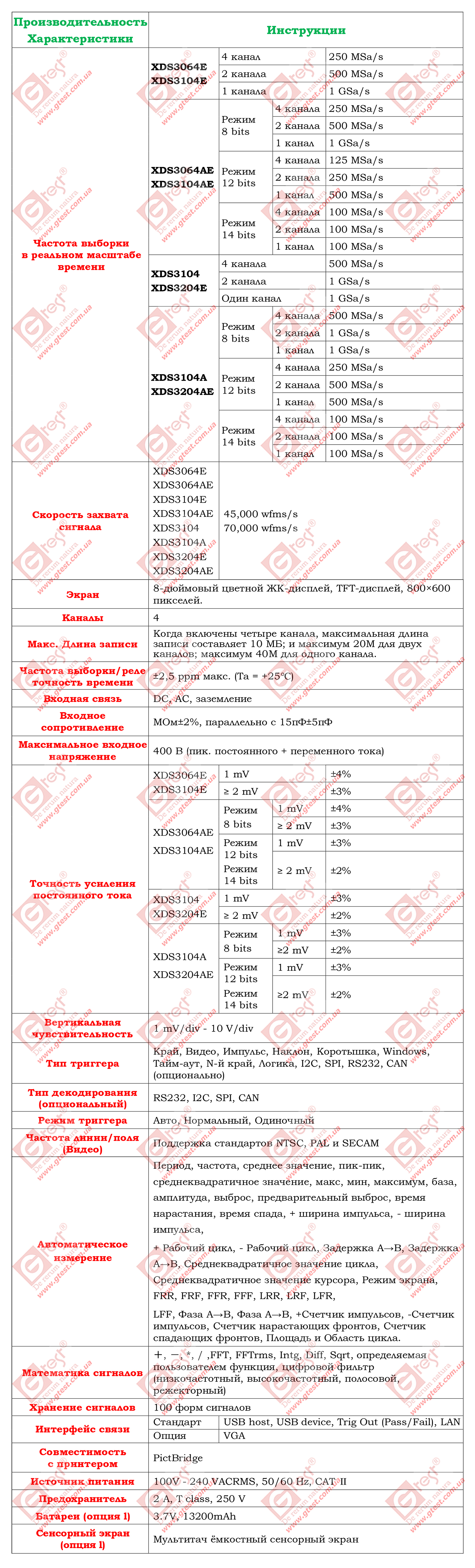

Технические характеристики прибора:
- Каналы: 4
- Полоса пропускания 200 МГц,;
- Частота дискретизации 1 Гвыб./с.
- 14-битный АЦП высокого разрешения.
- Длина записи 40 M,
- Максимальная частота обновления сигнала 70 000 осциллограмм/с.
- Низкий фоновый шум
- 8-дюймовый ЖК-дисплей с высоким разрешением 800 x 600,
- Дополнительная функция: мультисенсорный экран, более удобное управление
- Поддержка прикладного ПО: SCPI и LabVIEW.
- Функция мульти триггера и декодирования шины

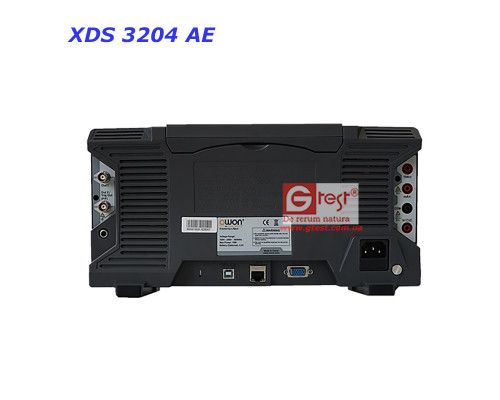

- Интеграция нескольких интерфейсов — USB-хост, USB-устройство, USB-порт для PictBridge, LAN, AUX и VGA.
- Горизонтальная шкала: 2 ns/div - 1000s/div
- Разрешение по вертикали: 1 mV/div - 10 V/div
Для XDS3064(A)E и XDS3104(A)E максимальная частота дискретизации (в реальном времени) для двухканальной версии должна соответствовать одному из следующих условий:
- Каналы 1 и 2 включены, каналы 3 и 4 выключены;
- Каналы 1 и 2 выключены, каналы 3 и 4 включены.
* Для XDS3104(A) и XDS3204(A)E максимальная частота дискретизации (в реальном времени) для двухканальной версии должна соответствовать следующему условию:
- CH1 и CH2 не могут быть включены одновременно, CH3 и CH4 не могут быть включены одновременно.
- CH1&CH3 вкл, остальные выкл;
- CH1&CH4 вкл, остальные выкл;
- CH2&CH3 вкл, остальные выкл;
- CH2&CH4 вкл, остальные выкл.
Генератор сигналов
(Двухканальный AG является дополнительным для XDS3064E/XDS3104E; одноканальный AG является дополнительным для XDS3104(A)/XDS3204(A)E).
| Максимальная выходная частота | 25 MHz |
| Частота выборки | 125 MSa/s |
| Каналы | 1 или 2 |
| Разрешение по вертикали | 14 bits |
| Амплитудный диапазон | 2 mVpp - 6 Vpp |
| Длина формы сигнала | 8K |
| Стандартные формы сигналов | Синус, квадрат, линейное изменение и импульс |
| Произвольные формы сигналов | Экспоненциальный рост, Экспоненциальный спад, Sin(x)/x, Step Wave, Noise и другие. Всего 46 встроенных сигналов и определяемая пользователем форма сигнала произвольной формы |
Мультиметр (опция)
| Полномасштабное чтение |
3¾ digits (Max 4000 count) |
| Диоды | 0 V - 1 V |
| Входное сопротивление | 10 MΩ |
| Измерения вкл/выкл | <50(±30)Ω beeping |
| Ёмкость | 51.2nF - 100uF: ±(3%±3 digits) |
| Напряжение |
DCV: 400mV, 4V, 40V, 400V, 1000V: ±(1%±1digit) Max. input: DC 1000V ACV: 400mV, 4V, 40V, 400V: ±(1%±3digit) 750V: ±(1.5%±3digit) Frequency: 40Hz - 400Hz, Max. input: AC 750V (virtual value) |
| Ток |
DCA: 40mA, 400mA: ±(1.5%±1 digit) 4A, 10A: ±(3%±3digit) ACA: 40mA: ±(1.5%±3digit) 400mA: ±(2%±1digit) 4A, 10A: ±(3%±3digit) |
| Сопротивление | 400Ω: ±(1%±3digit) 4KΩ~4MΩ: ±(1%±1digit) 40MΩ: ±(1.5%±3digit) |
Масса-габариты
| Размеры | 340 mm × 177 mm × 90 mm (L*H*W) |
| Вес | Approx. 2.6 kg (without accessories) |

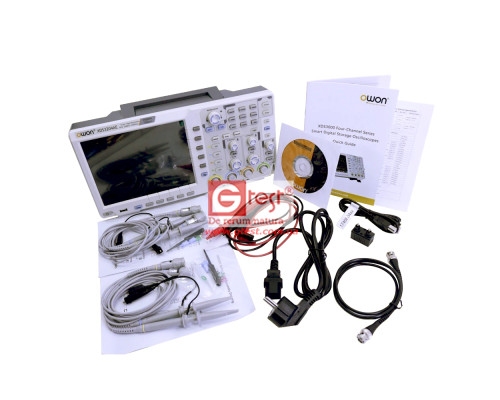

Комплект поставки :
1 x XDS3204AE Осциллограф
1 x 220V Шнур питания
1 x CD ROM
1 x Руководство для быстрого запуска прибора и работы
1 x USB Кабель
4 x Пробники
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
