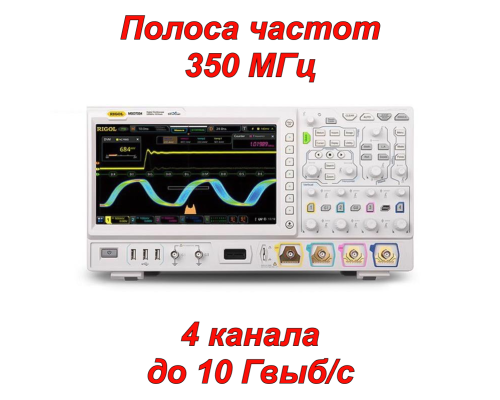

MSO7034 Цифровой осциллограф
RIGOL MSO7034 — это четырехканальный цифровой осциллограф смешанного сигнала с полосой пропускания 350 МГц и максимальной частотой дискретизации 10 Гвыб/с. Он объединяет осциллограф, 16-канальный логический анализатор, двухканальный генератор сигналов произвольной формы, цифровой вольтметр, счетчик и сумматор, а также анализатор протоколов.
Этот компактный легкий цифровой осциллограф обеспечивает исключительно точный просмотр и измерение сигналов. RIGOL MSO7034 обеспечивает скорость сбора сигналов до 600 000 осциллограмм/c.
Цифровой осциллограф RIGOL MSO7034 идеально подходит для производственных испытаний, полевого обслуживания, исследований, проектирования и всех других приложений, включающих испытания аналоговых/цифровых схем и устранение неисправностей, а также образование и обучение.
Функции
- Полоса пропускания: 350 МГц
- 4 канала
- Частота дискретизации в реальном времени: 10 Гвыб/с
- Глубина памяти: 100 МБ
- Инновационная технология UltraVision
- 10,1-дюймовый цветной ЖК-дисплей
- Диапазон вертикальной чувствительности: 1 мВ/дел – 10 В/дел
- Компактная конструкция, малые размеры, малый вес
- Дистанционное управление
Технические характеристики
|
Модель |
MSO7054 |
MSO7034 |
MSO7024 |
MSO7014 |
|
Полоса пропускания |
500 МГц |
350 МГц |
200 МГц |
100 МГц |
|
Каналы |
4 |
|||
|
Частота дискретизации в реальном времени |
10 Гвыб/с |
|||
|
Генератор сигналов |
2 канала, 25 МГц |
|||
|
Глубина памяти |
100 МБ (стандарт), 500 МБ (опция) |
|||
|
Запись осциллограмм |
600 000 осциллограмм/c |
|||
|
Диапазон вертикальной чувствительности |
1 мВ/дел – 10 В/дел |
|||
|
Вертикальное разрешение |
8 бит |
|||
|
Входное сопротивление |
1 МОм ± 1%, 50 Ом ± 1% |
|||
|
Максимальное входное напряжение |
CAT I 300 В ср.кв., 400 Впк |
|||
|
Автоматические измерения |
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev, Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
|||
|
Интерфейсы |
USB, LAN, GPIB (опция) |
|||
|
Дисплей |
10.1″ (1024×600) |
|||
|
Размеры |
410 × 224 × 135 мм |
|||
|
Вес |
3,9 кг |
|||
Техническое описание RIGOL MSO7034 (eng. *pdf)
Содержимое упаковки
- Цифровой осциллограф RIGOL MSO7034 (1 шт.)
- Пассивные щупы RP35000A (500 МГц) (4 шт.)
- Пробник логического анализатора (1 шт.)
- Крышка передней панели (1 шт.)
- Кабель питания (1 шт.)
- USB-кабель (1 шт.)
