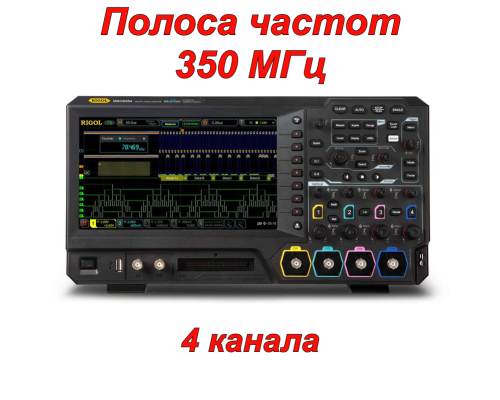

MSO5354 Цифровой осциллограф
RIGOL MSO5354 — это четырехканальный осциллограф смешанных сигналов (350 МГц) с 16 логическими каналами. Этот компактный легкий цифровой осциллограф обеспечивает исключительно точный просмотр и измерение формы сигнала. Цифровой осциллограф серии MSO5000 объединяет 7 независимых приборов в 1, включая один цифровой осциллограф, один анализатор спектра, один 16-канальный логический анализатор, один генератор сигналов произвольной формы, один цифровой вольтметр, один высокоточный частотомер и аккумулятор и один анализатор протоколов.
RIGOL MSO5354 обеспечивает скорость сбора сигналов до 500 000 сигналов в секунду, что обеспечивает более быструю регистрацию мгновенных или аномальных сигналов для ускорения анализа сигналов и поиска неисправностей. Удобный 9-дюймовый цветной жидкокристаллический сенсорный дисплей осциллографа обеспечивает яркое и четкое отображение формы сигнала.
Цифровой осциллограф RIGOL MSO5354 идеально подходит для производственных испытаний, полевого обслуживания, исследований, проектирования и всех других применений, связанных с тестированием аналоговых/цифровых схем и устранением неисправностей, а также для обучения и подготовки.
Функции
- Автоматическое измерение 41 параметра формы сигнала; функция аппаратного измерения с полной памятью
- Полоса пропускания: 350 МГц
- 4 аналоговых + 16 цифровых каналов
- Частота дискретизации в реальном времени: до 8 Гвыб/с
- Глубина памяти: 200 МБ
- Инновационная технология UltraVision II
- 9-дюймовый цветной ЖК-дисплей
- Интерфейсы: USB HOST & DEVICE, LAN (LXI), HDMI, TRIG OUT и USB-GPIB
- Возможность дистанционного управления
- Компактный дизайн, простота эксплуатации
- Встроенное расширенное программное обеспечение для анализа мощности (опционально)
Технические характеристики
|
|
MSO5072 |
MSO5074 |
MSO5102 |
MSO5104 |
MSO5204 |
MSO5354 |
|
Полоса пропускания |
70 МГц |
70 МГц |
100 МГц |
100 МГц |
200 МГц |
350 МГц |
|
Каналы |
2 аналоговых |
4 аналоговых |
2 аналоговых |
4 аналоговых |
4 аналоговых |
4 аналоговых |
|
16 входных цифровых каналов (требуется датчик PLA2216) |
||||||
|
Частота дискретизации в реальном времени |
8 Гвыб/с (один канал), 2 Гвыб/с (все каналы)
|
|||||
|
Глубина памяти |
Аналоговый канал: 200 МБ (один канал), 100 МБ (полуканал, 50 МБ (все каналы) Цифровой канал: 25 МБ (все каналы) |
|||||
|
Скорость получения формы волны |
500 000 осциллограмм/с |
|||||
|
Время нарастания |
≤5 нс |
≤5 нс |
≤3,5 нс |
≤3,5 нс |
≤1,75 нс |
≤1 нс |
|
Математические функции |
A+B, AB, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, фильтр нижних частот, фильтр верхних частот, полосовой фильтр, фильтр заграждающих полос |
|||||
|
Дисплей |
9″ емкостный сенсорный экран (1024×600) |
|||||
|
Вес |
3.5 кг (без упаковки) |
|||||
|
Размеры |
367 x 200 x 130 мм |
|||||
Техническое описание RIGOL MSO5354 (eng. *pdf)
Содержимое упаковки
- Цифровой осциллограф RIGOL MSO5354 (1 шт.)
- Пассивные щупы (4 шт.)
- Кабель питания (1 шт.)
- USB-кабель (1 шт.)
