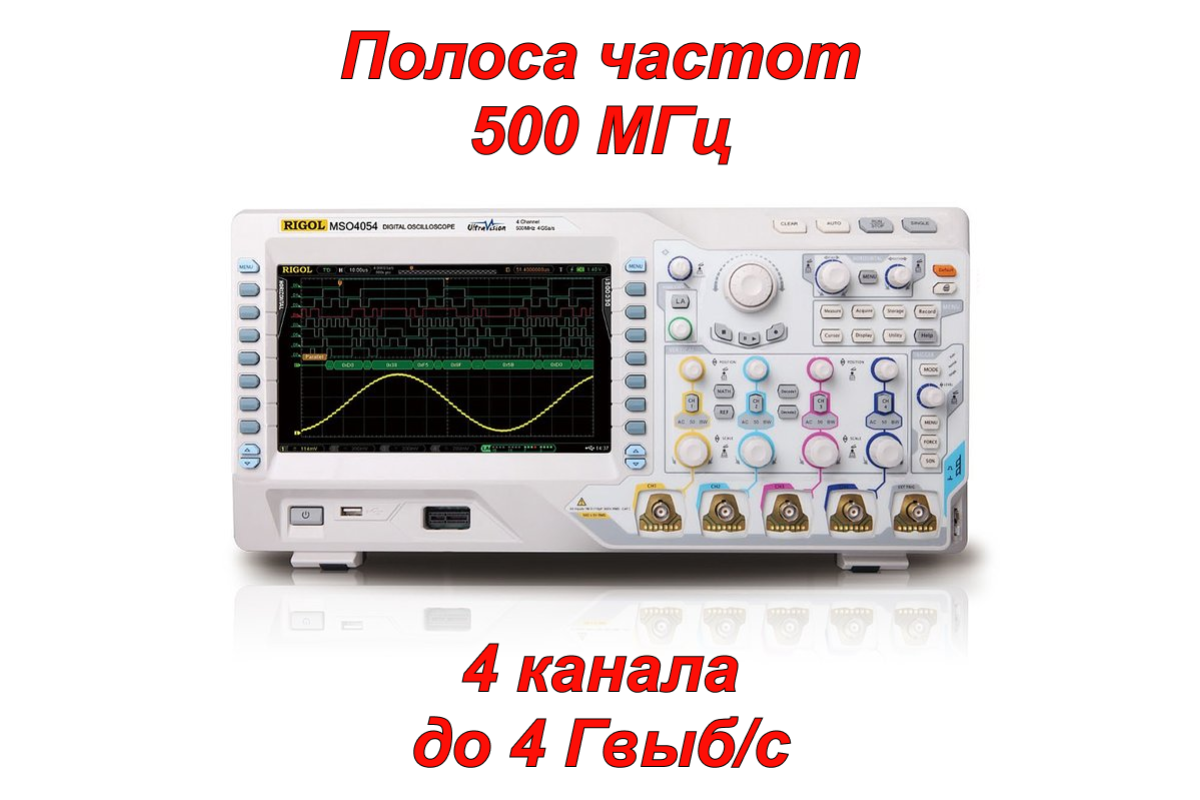

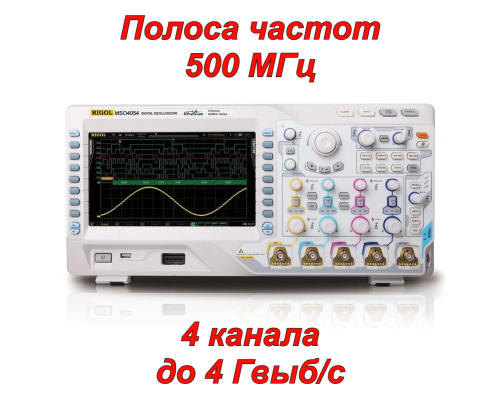

MSO4054 Цифровой осциллограф смешанных сигналов
RIGOL MSO4054 — это новый четырехканальный осциллограф смешанных сигналов (500 МГц) с 16-канальным логическим анализатором. RIGOL MSO4054 обеспечивает скорость сбора данных о форме сигнала до 110 000 осциллограмм/с.
Цифровой осциллограф RIGOL MSO4054 идеально подходит для производственных испытаний, полевого обслуживания, исследований, проектирования и всех других приложений, включающих испытания аналоговых/цифровых схем и устранение неисправностей, а также для обучения и подготовки.
Функции
- Полоса пропускания: 500 МГц
- 4 канала + 16 для логического анализатора
- Частота дискретизации в реальном времени: аналоговый канал до 4 ГВыб/с, цифровой канал до 1 ГВыб/с
- Глубина памяти: аналоговый канал до 140 МБ, цифровой канал до 28 МБ
- Инновационная технология UltraVision
- Запись до 110 000 осциллограмм/с
- Мин. вертикальная чувствительность 1 мВ/дел
- Различные функции запуска
- Запись осциллограмм, повтор и анализ в реальном времени
- 9-дюймовый цветной ЖК-дисплей
- Стандартные интерфейсы: LAN, USB хост и устройство, вспомогательный (AUX), VGA, USB-GPIB (опц.)
Технические характеристики
|
Полоса пропускания |
500 МГц |
|
Каналы |
4 + 16 |
|
Частота дискретизации |
аналоговая: макс. 4 ГВыб/с (один канал), 2 ГВыб/с (два канала) |
|
Глубина памяти |
аналоговая: до 140 МБ (один канал), 70 МБ (два канала) |
|
Запись осциллограмм |
110 000 осциллограмм/с |
|
Запись, воспроизведение и анализ осциллограмм в реальном времени |
аналоговая: до 200 000 кадров |
|
Диапазон вертикальной чувствительности |
1 мВ/дел — 5 В/дел (1 МОм) |
|
Диапазон смещения |
1 мВ/дел — 124 мВ/дел: ± 1,2 В (50 Ом) |
|
Вертикальное разрешение |
8 бит |
|
Математические функции |
Сложение, вычитание, умножение, деление, БПФ, возможность настройки пользователем, логические операции |
|
Выходное напряжение |
~ 3 Впик-пик |
|
Частота |
1 кГц |
|
Мощность |
120 Вт (макс.) |
|
Напряжение питания |
100-240 В, 45-440 Гц |
|
Метод охлаждения |
Вентилятор |
|
Дисплей |
9″ цветной ЖК-дисплей (800×480) |
|
Размеры |
440.0 × 218.0 × 130.0 мм |
|
Вес |
4.8 кг (± 0.2 кг) |
Руководство пользователя RIGOL MSO4054 (eng. *pdf)
Техническое описание RIGOL MSO4054 (eng. *pdf)
Содержимое упаковки
- Цифровой осциллограф RIGOL MSO4054 (1 шт.)
- Щупы (2 шт.)
- Крышка передней панели (1 шт.)
- Кабель питания (1 шт.)
- USB-кабель (1 шт.)
