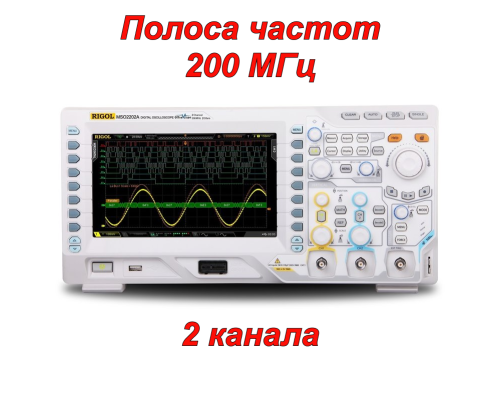

MSO2202A Цифровой осциллограф смешанных сигналов
RIGOL MSO2202A — это двухканальный осциллограф смешанных сигналов с полосой пропускания 200 МГц и максимальной частотой дискретизации в реальном времени 2 Гвыб/с.
Функции
- Более широкий вертикальный диапазон (500 мкВ/дел ~ 10 В/дел)
- Меньший выброс (<5%)
- Полоса пропускания 200 МГц
- 16-битные цифровые входы для приложений со смешанными сигналами с частотой дискретизации 1 Гвыб/с
- Макс. частота дискретизации – 2 Гвыб/с
- Стандартная глубина памяти до 14 МБ, дополнительная глубина памяти до 56 МБ
- Инновационная технология «UltraVision»
- Включено сопротивление 50 Ом
- 16 цифровых каналов для анализа смешанных сигналов
Технические характеристики
|
Аналоговые каналы |
2 |
|
Цифровые каналы |
16 |
|
Полоса пропускания |
200 Мгц |
|
Максимальный захват осциллограмм |
50 000 осциллограмм/c |
|
Вертикальное разрешение |
аналоговые каналы: 8 бит; цифровые каналы: 1 бит |
|
Частота дискретизации |
аналоговые каналы: 2 ГВыб/с (один канал); 1 ГВыб/с (два канала); цифровые каналы: 1 ГВыб/с (8 каналов), 500 МВыб/с (16 каналов) |
|
Максимальная глубина памяти |
14 МБ (стандарт), 56 МБ (опция) |
|
Дисплей |
8″ ЖК-дисплей |
|
Интерфейсы |
USB Host&Device, RS-232, выход P/F |
|
Выходное напряжение |
~ 3 Впик-пик |
|
Питание |
100 В — 240 В, 45 Гц — 440 Гц |
|
Размер |
361.6 × 179.6 × 130.8 мм |
|
Вес |
3.9 кг ± 0.5 кг |
Руководство пользователя RIGOL MSO2202A (eng. *pdf)
Техническое описание RIGOL MSO2202A (eng. *pdf)
Содержимое упаковки
- Цифровой осциллограф смешанных сигналов RIGOL MSO2202A (1 шт.)
- Пассивные щупы (350 МГц) (2 шт.)
- Комплект щупов анализатора (1 шт.)
