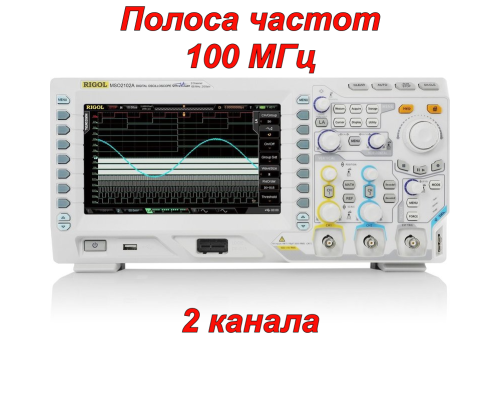

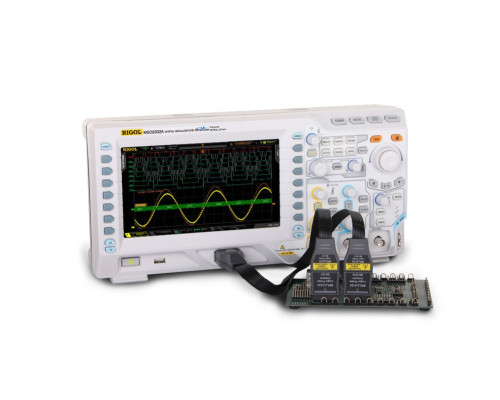

MSO2102A-S Цифровой осциллограф
RIGOL MSO2102A-S — это высокопроизводительный двухканальный настольный фосфорный осциллограф смешанных сигналов со встроенным генератором сигналов, 16-канальным логическим анализатором и полосой пропускания 100 МГц. Это устройство идеально подходит для отладки и диагностики цифровых и аналоговых устройств.
Функции
- Встроенный 16-канальный логический анализатор для исследования коррелированных аналоговых и цифровых сигналов
- Встроенный двухканальный генератор сигналов
- Инновационная технология UltraVision для высокоскоростного получения формы сигнала, большой длины записи и легкой навигации по форме сигнала
- Великолепная функциональность в небольшом размере
- Низкий уровень шума
Технические характеристики
|
Пропускная способность |
100 МГц |
|
Каналы |
2 аналоговых + 16 цифровых |
|
Максимальная частота дискретизации в реальном времени |
Аналоговый канал: 2 Гвыб/с (одноканальный), 1 Гвыб/с (двухканальный) |
|
Цифровой канал: 1 Гвыб/с (8-канальный), 500 Мвыб/с (16-канальный) |
|
|
Генератор сигналов произвольной формы |
25 МГц (2 канала) |
|
Максимальная глубина памяти |
14 МБ (стандарт), 56 МБ (опционально) |
|
Скорость получения формы волны |
50 000 осциллограмм/с |
|
Запись, воспроизведение и анализ формы сигнала в реальном времени |
65 000 кадров |
|
Шкала временной базы |
5 нс/дел – 1000 с/дел |
|
Диапазон вертикальной чувствительности |
500 мкВ/дел – 10 В/дел |
|
Вертикальное разрешение |
8 бит |
|
Максимальная частота |
25 МГц |
|
Математические функции |
A+B, A-B, A×B, A÷B, БПФ, цифровой фильтр, редактируемые расширенные операции, логические операции |
|
Выходное напряжение |
~ 3 В, пик-пик |
|
Частота |
1 кГц |
|
Мощность |
50 Вт |
|
Напряжение |
100 – 240 В, переменный ток, 50/60 Гц, CAT II |
|
Стандартные порты |
USB- хост и устройство, LAN, AUX (TrigOut/PassFail) |
|
Дисплей |
8″ (203 мм) цветной ЖК-дисплей TFT (800×480) |
|
Вес |
3.9 кг (± 0.2 кг) |
|
Размеры |
361,6 × 179,6 × 130,8 мм |
Руководство пользователя RIGOL MSO2102A-S (eng. *pdf)
Содержимое упаковки
- Цифровой осциллограф RIGOL MSO2102A-S (1 шт.)
- Щупы (2 шт.)
- Щуп LA RPL2316 (1 шт.)
- Кабель питания (1 шт.)
- USB-кабель (1 шт.)
- Руководство пользователя (1 шт.)
