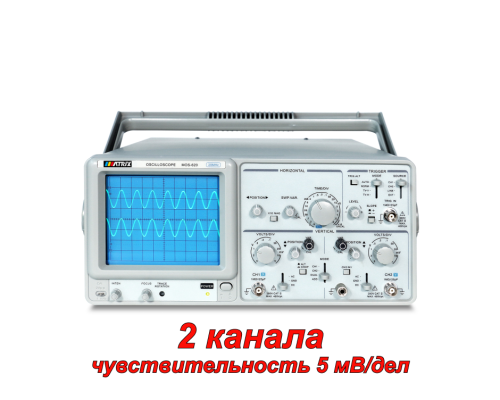

MOS-620 Двухканальный аналоговый осциллограф
Осциллограф с двойной трассировкой серии MOS-6XXC, максимальная чувствительность 5 мВ/дел, максимальная скорость сканирования 0,2 мкс/дел, возможность расширения в 10 раз для достижения скорости сканирования 20 нс/дел. В осциллографе используется прямоугольная ЭЛТ со шкалой 6 дюймов, которая проста в эксплуатации, стабильна и надежна.
- Двухканальный 20 МГц
- Японский электронный кодовый переключатель
- Долговечный герметичный переключения затухания
- Синхронизация ТВ, режим XY
- Функция триггера ALT, может измерять два нерелевантных сигнала
- ЭЛТ с высокой яркостью и внутренней калибровкой
Технические характеристики
|
Модель |
MOS-620 |
|
Вертикальная система |
Триггер |
|
Время развертки: 0,2 мкс ~ 0,5 с/дел, 20 шагов в последовательности 1-2-5 |
Источник триггера: CH1, CH2, LINE, EXT |
|
Точность: ±3% |
Триггерная связь: переменный ток: от 20 Гц до полной ширины полосы |
|
Точность: <1/2/5 шкалы индикации панели |
Крутизна срабатывания: +/- |
|
Кратность увеличения: 10 раз |
Чувствительность: 20 Гц-2 МГц: 1DIV TRIG: 2DIV ЕХТ:200 мВ |
|
Точность времени развертки Х10 MAG: +5% (20 нсек —50 нсек не калибровано) |
2 МГц - 20 МГц: 1,5DIV TRIG - ALT: 3DIV EXT: 800 мВ |
|
Линейный: +5%Х10 МАС: ±10% (0,2 с-1 мкс) |
TV: Синхроимпульс > 1 DIV (ЕХТ: 1 В) |
|
Смещение, вызванное Х10МАС: < 2DIV в центре ЭЛТ |
Режим триггера: AUTD: AUTO NORM: NORM |
|
Режим Х- У |
Телевизионное поле: когда вы хотите наблюдать телевизионный сигнал |
|
Чувствительность: как и по вертикальной оси |
Телевизионная строка: (только когда синхросигнал представляет собой отрицательный импульс, телеполе и телестрока могут быть синхронизированы) |
|
Диапазон частот: DC-500 кГц |
Модель внешнего режима запуска |
|
Фазовая ошибка Х- У: <3° (DC -50 кГц) |
Входное сопротивление: приблизительно 1 МОм/25 пФ |
|
Горизонтальная система |
Макс. входное напряжение: 300 В (постоянный ток + пиковый переменный ток) Частота переменного тока: 1 кГц или ниже |
|
Чувствительность: 5 мВ -5 В/ дел, 10 шагов в последовательности 1-2-5 |
Калибровочный сигнал |
|
Чувствительность и точность: <3 %; 1 /2,5 или меньше шкалы индикации панели |
Форма волны: прямоугольная волна |
|
Диапазон частот: постоянный ток -20 МГц |
Частота: примерно 1 кГц |
|
Связь по переменному току: <10 Гц (100 кГц 8 DIV частотная характеристика: -3 дБ) |
Рабочий цикл: <48: 52 |
|
Время нарастания: приблизительно 17,5 нс |
Выходное напряжение: 2 Впик -пик+2% |
|
Входное сопротивление: приблизительно 1 МОм/25 пФ |
Выходное сопротивление: около 1 кОм |
|
Движение баланса постоянного тока: 5 мВ -5 В DIV: +0,5 DIV |
ЭЛТ-трубка осциллографа |
|
Линейный: когда форма волны движется вертикально в центре сетки (2 DIV) |
Модель: 6-дюймовая прямоугольная внутренняя сетка |
|
Изменение амплитуды <+0,1DIV |
Характеристики фосфорного порошка: РЗ1 |
|
Вертикальный режим СН; СН2; DUAL: СН1 и СН2 отображаются одновременно; Скорость можно выбирать попеременно или прерывисто |
Ускоряющее напряжение: около 2 кВ (20 Мгц) |
|
ADD: СН1 и СН2 выполняют алгебраическое сложение |
Допустимое отображение: 8Х10 DIV [1 DIV = 10 мм (0,39 дюйма)] |
|
Частота прерывистого повторения: приблизительно 250 кГц |
Сетка: внутренняя |
|
Входная связь: АС GHD DC |
Вращение трассы: регулируется на передней панели |
|
Максимальное входное напряжение: 300 В пиковое (переменный ток: частота <1 кГц) |
Технические характеристики |
|
Коэффициент подавления синфазного сигнала: >50:1 при синусоидальной волне 50 кГц (установите одинаковую чувствительность СНУ и СН2) |
Источник питания: переменный ток 220С+10% (стандарт), переменный ток 110В/220В |
|
Изоляция между 2 каналами (в диапазоне 5 мВ/DIV): |
±10% (опционально) 50 Гц/60 Гц, 35 ВА максимум |
|
>1000:1 50 кГц; >30:1 15 МГц/ >30:1 35 МГц; >30:1 45 МГц |
Размеры : 455(Ш) x 150(В) x 310(Г) мм |
|
CH2 INV BAL: Скорость изменения точки баланса < 1DIV (соответствует центру шкалы) |
Вес: около 8 кг |
